判斷遊戲算繪 API 是 Vulkan 還是 OpenGL ES

開發或最佳化 Android 遊戲時，瞭解引擎使用的圖形管道通常很有幫助；引擎可能會選擇 Vulkan 或 GLES，但不會提供開發人員可存取的明確信號。不過，在某些情況下，如果依賴 logcat 驗證遊戲是否在 Vulkan 上執行，或是否已默默改用 OpenGL ES，可能會不準確。

本指南說明如何使用 Android Performance Analyzer (APA) 和自訂 Perfetto SQL 查詢，明確找出遊戲目前使用的轉譯 API。

記錄驗證功能的限制

• 移除記錄：正式版建構作業通常會隱藏初始化和驅動程式載入足跡。
• 偽陽性：部分遊戲引擎會在啟動時同時載入 Vulkan 和 OpenGL ES 程式庫，並列印兩者的初始化記錄，即使其中一個最終失敗並觸發備用機制也一樣。
• 無訊息備用方案：如果 Vulkan 初始化因裝置專屬驅動程式問題而失敗，引擎通常會改用 OpenGL ES，而不會擲回重大錯誤。

使用 APA 評估

您可以使用 Android Performance Analyzer 記錄系統追蹤，並透過 SQL 查詢精確分析影格資料。請按照下列步驟評估 Vulkan 和 GLES 的使用情形：

1. 使用 APA 擷取追蹤記錄：執行遊戲，並使用 APA 擷取要分析的區段 (例如懷疑影格掉落的遊戲時間點) 的系統追蹤記錄。裝置連線且追蹤記錄完成後，追蹤資料會載入 APA 介面。

2. 在 APA 中按一下「SQL」分頁標籤：開啟追蹤記錄分析畫面後，在使用者介面的導覽選單中，按一下「SQL」分頁標籤，開啟追蹤記錄處理器環境，即可直接查詢資料。

3. 將下列 SQL 查詢貼到 APA SQL 分頁：複製下列 SQL 查詢，並貼到查詢輸入欄位。這項查詢會掃描追蹤記錄，找出繪圖 API 事件，例如 eglSwapBuffers、QueuePresentKHR 和 vkQueuePresentKHR。並依程序名稱分組，計算轉譯 API 數量，以及 Vulkan 與 OpenGL ES 轉譯呼叫的百分比分布：

   WITH raw_slices AS (
     -- 1. Map each slice (API call) to its corresponding process or package via UTID and UPID
     SELECT
       p.name AS process_name,
       s.name AS slice_name
     FROM slice s
     JOIN thread_track tt ON s.track_id = tt.id
     JOIN thread t USING (utid)
     JOIN process p USING (upid)
     WHERE (s.name LIKE 'eglSwapBuffers%'
       OR s.name IN ('QueuePresentKHR', 'vkQueuePresentKHR'))
       -- Optional: To isolate your game, uncomment the following and filter by package name and thread name:
       -- AND p.name = 'com.example.mygame'
       -- AND t.name = 'RenderThread'
   ),
   process_stats AS (
     -- 2. Aggregate counts per individual process
     SELECT
       process_name,
       SUM(CASE WHEN slice_name LIKE 'eglSwapBuffers%' THEN 1 ELSE 0 END) AS egl_count,
       SUM(CASE WHEN slice_name IN ('QueuePresentKHR', 'vkQueuePresentKHR') THEN 1 ELSE 0 END) AS vulkan_count
     FROM raw_slices
     GROUP BY process_name
   ),
   process_totals AS (
     -- 3. Calculate total counts for denominator calculation
     SELECT
       process_name,
       egl_count,
       vulkan_count,
       (egl_count + vulkan_count) AS total_count
     FROM process_stats
   )
   -- 4. Calculate final percentage shares per row, preventing division by zero errors
   SELECT
     process_name,
     egl_count,
     vulkan_count,
     total_count,
     ROUND(CAST(egl_count AS REAL) * 100 / NULLIF(total_count, 0), 2) AS "egl_percentage(%)",
     ROUND(CAST(vulkan_count AS REAL) * 100 / NULLIF(total_count, 0), 2) AS "vulkan_percentage(%)"
   FROM process_totals
   ORDER BY total_count DESC;

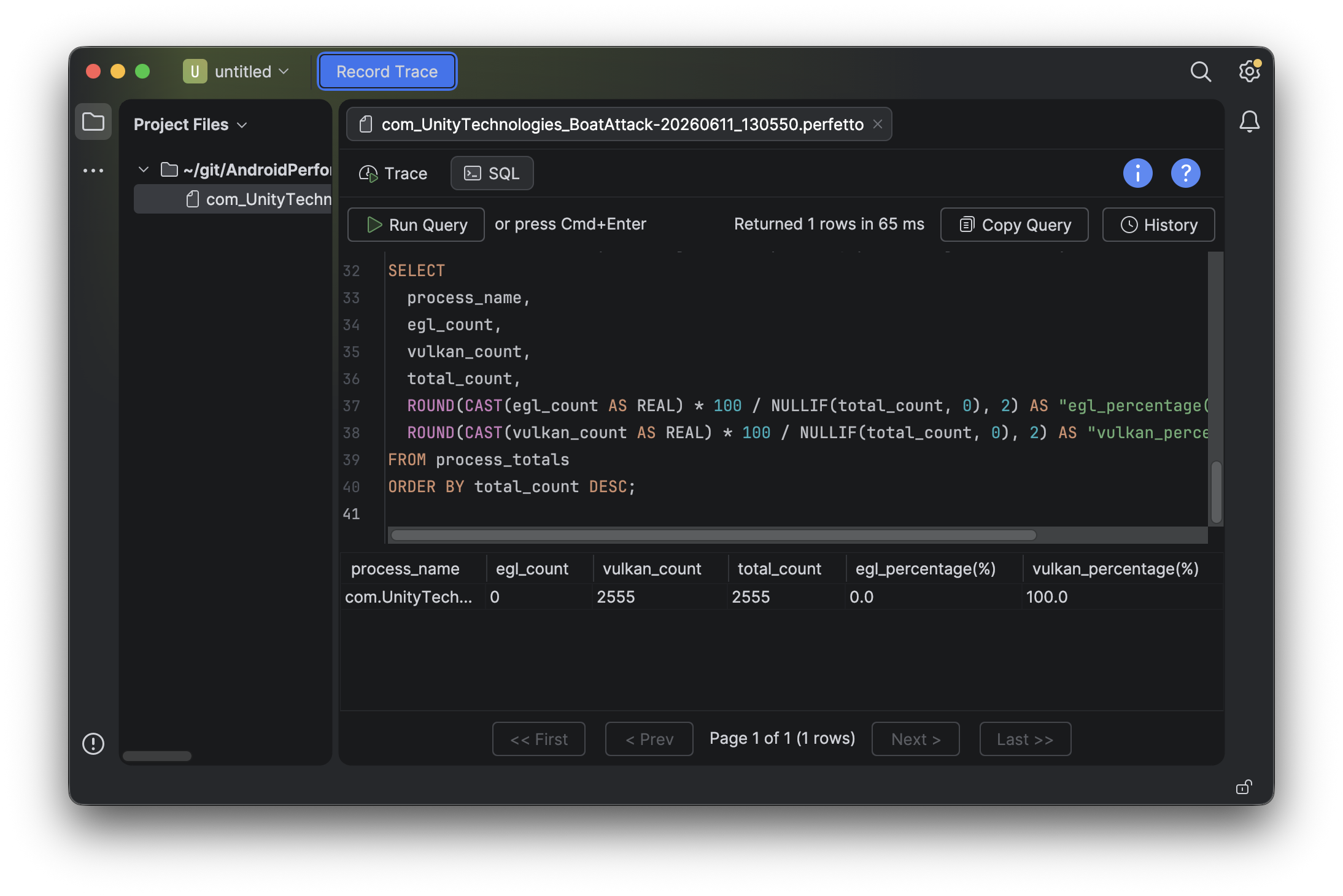

4. 執行查詢：點選輸入欄位附近的「執行查詢」按鈕。查詢執行後，結果窗格中會顯示表格，其中包含程序名稱 (process_name)、OpenGL ES 顯示次數 (egl_count)、Vulkan 顯示次數 (vulkan_count)、總顯示次數 (total_count)，以及各 API 的使用百分比 (egl_percentage(%) 和 vulkan_percentage(%))。



常見陷阱

• 避免 SurfaceFlinger 混淆：請一律將搜尋範圍限定在遊戲的應用程式執行緒 (RenderThread)。SurfaceFlinger 等全系統合成器程序可能會顯示 Vulkan 或 EGL 軌跡，代表系統 UI 轉譯，而非遊戲的內部轉譯管道。如要隔離遊戲，請取消註解主要 SQL 查詢 WHERE 子句中的選用篩選器，並將 'com.example.mygame' 替換成遊戲的套件名稱：

  -- AND p.name = 'com.example.mygame'
  -- AND t.name = 'RenderThread'


• 暖機期：請務必在遊戲的主要 3D 場景完全載入後，再記錄追蹤記錄。在啟動畫面或載入轉場期間擷取，可能會導致誤導性的初始化。

LevelUp 豁免追蹤規定

如果您使用 Android Performance Analyzer (APA) 擷取追蹤記錄，以符合 Google Play Games LevelUp 豁免資格，則追蹤記錄必須符合特定硬體需求，才算有效。

強烈建議您使用其中一款指定的 Level Up 參考裝置擷取追蹤記錄。

此外，為確保驗證準確，請勿在採用 ANGLE GPU 的裝置上擷取追蹤記錄。具體來說，您無法使用下列裝置擷取 LevelUp 豁免追蹤記錄：

• GPU 供應商為 SLSI (Samsung) 的任何裝置，使用 AMD Xclipse GPU
• Pixel 11
