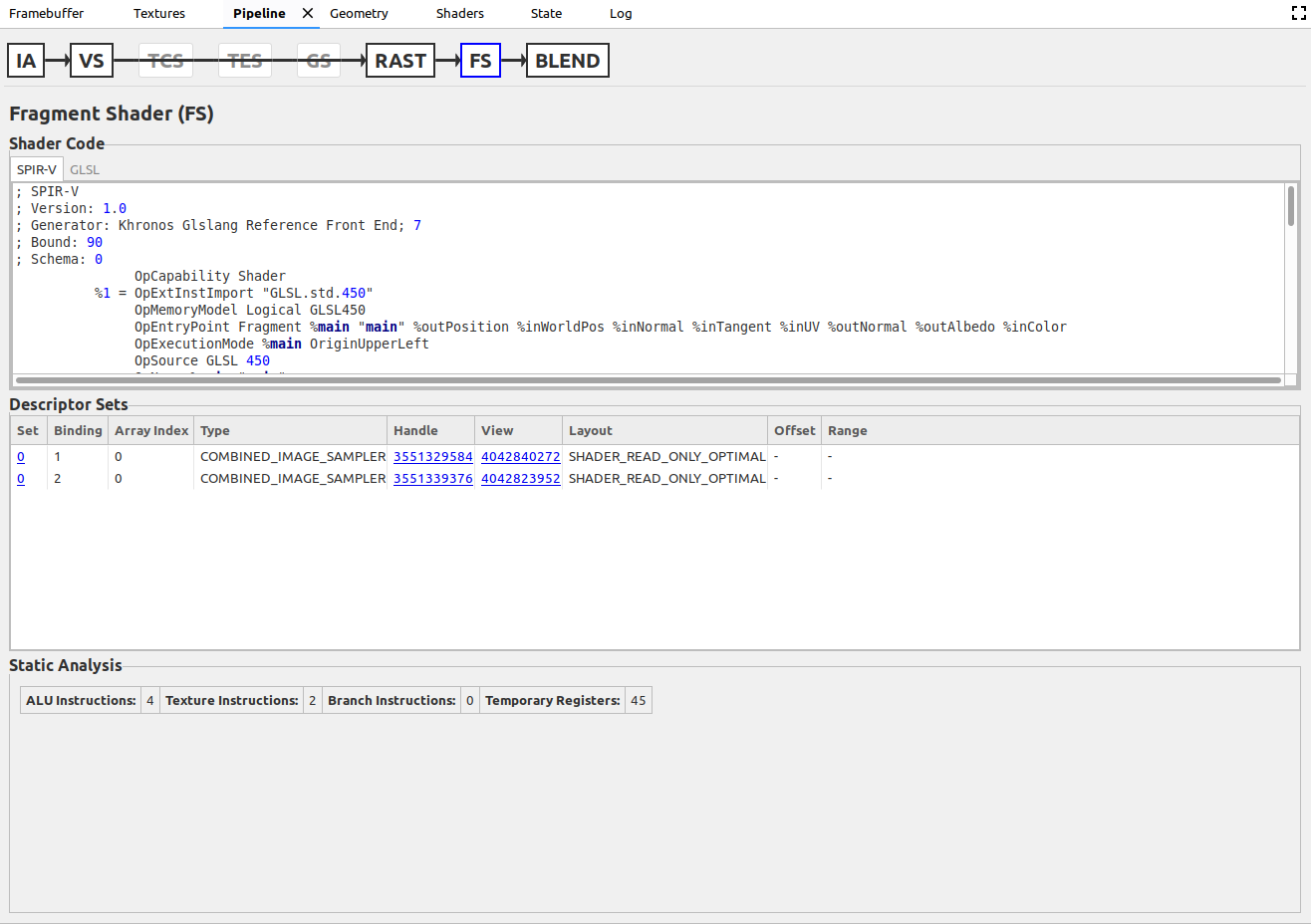

पाइपलाइन पैनल में, मौजूदा समय में बाइंड की गई पाइपलाइन का कॉन्टेंट दिखता है. कमांड पैनल में, मान्य ड्रॉ या डिस्पैच कॉल चुनें. अगर आपने कमांड का ऐसा ग्रुप चुना है जिसमें ड्रॉ या डिस्पैच कॉल शामिल है, तो यह आखिरी बाउंड पाइपलाइन दिखाता है.
फ़िलहाल, बाउंड की गई पाइपलाइन के चरण, पैन में सबसे ऊपर मौजूद होते हैं. इन्हें उसी क्रम में दिखाया जाता है जिस क्रम में इनका इस्तेमाल, पाइपलाइन में किया जाता है. हालांकि, ऐसा हो सकता है कि हर चरण का इस्तेमाल न किया जाए. अगर किसी स्टेज का इस्तेमाल नहीं किया जाता है, तो उसे चुना जा सकता है. साथ ही, पिछली स्टेज के सभी ऐरो उस पर बनाए जाते हैं, ताकि यह पता चल सके कि उसे स्किप किया जा रहा है. जब कोई उपयोगकर्ता किसी स्टेज को चुनता है, तो बाकी पैन में सिर्फ़ उस स्टेज से जुड़ा डेटा दिखता है. फ़िलहाल, इन चरणों के लिए यह सुविधा उपलब्ध है:
| स्टेज | पूरा नाम | पाइपलाइन का टाइप (कॉल का टाइप) |
|---|---|---|
| आईए | इनपुट असेंबली | ग्राफ़िक्स (ड्रॉ) |
| बनाम | वर्टेक्स शेडर | ग्राफ़िक्स (ड्रॉ) |
| TCS | टेसलेशन कंट्रोल शेडर | ग्राफ़िक्स (ड्रॉ) |
| TES | टेसेलेशन इवैल्यूएशन शेडर | ग्राफ़िक्स (ड्रॉ) |
| GS | ज्यामिति शेडर | ग्राफ़िक्स (ड्रॉ) |
| RAST | रास्टराइज़र | ग्राफ़िक्स (ड्रॉ) |
| FS | फ़्रैगमेंट शेडर | ग्राफ़िक्स (ड्रॉ) |
| BLEND | कलर ब्लेंडिंग | ग्राफ़िक्स (ड्रॉ) |
| CS | कंप्यूट शेडर | कंप्यूट (डिस्पैच) |
डेटा व्यवस्थित करना
हर स्टेज में डेटा को शेडर कोड, टेबल, और की-वैल्यू पेयर में व्यवस्थित किया जाता है.

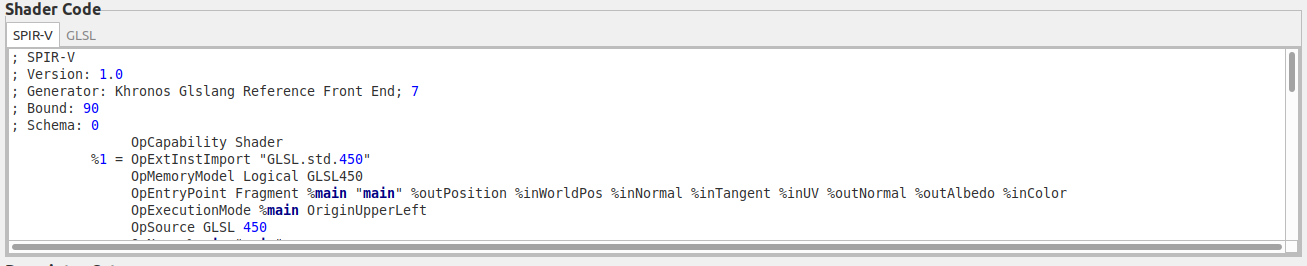

शेडर कोड
इस बॉक्स में, फ़िलहाल चुने गए स्टेज के लिए शेडर होता है. हालांकि, यह सिर्फ़ शेडर स्टेज होता है. बॉक्स के सबसे ऊपर मौजूद टैब की मदद से, SPIR-V और GLSL में शेडर देखा जा सकता है. ध्यान दें कि GLSL को SPIR-V से डीकंपाइल किया जा सकता है. यह ज़रूरी नहीं कि यह ओरिजनल सोर्स हो.

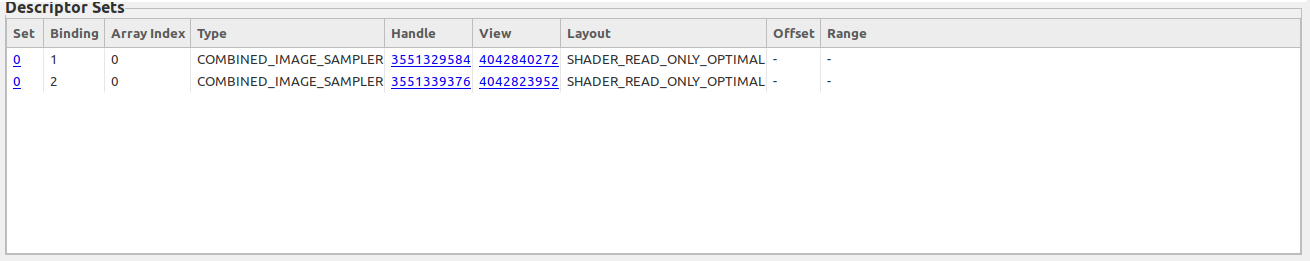

टेबल
टेबल में आम तौर पर ऐसा डेटा होता है जिसे आपने स्टैटिक या डाइनैमिक तौर पर तय किया है. अगर डेटा को डाइनैमिक तरीके से सेट किया गया था, तो टेबल के नाम के बगल में एक मैसेज दिखता है. कुछ टेबल, जैसे कि स्टेंसिल की स्थिति, उपयोगकर्ता के तय किए गए डेटा के बजाय स्थिति को दिखाती हैं. जैसे, बफ़र या डिस्क्रिप्टर. ये टेबल, बंद होने पर धूसर हो जाती हैं. टेबल में ऐसे लिंक हो सकते हैं जो अन्य पैनल खोलते हैं. उदाहरण के लिए, डिसक्रिप्टर सेट टेबल के व्यू हेडर में मौजूद किसी भी हैंडल पर क्लिक करने से, उस टेक्सचर का टेक्सचर टैब खुलता है जिसे डिसक्रिप्टर दिखाता है.

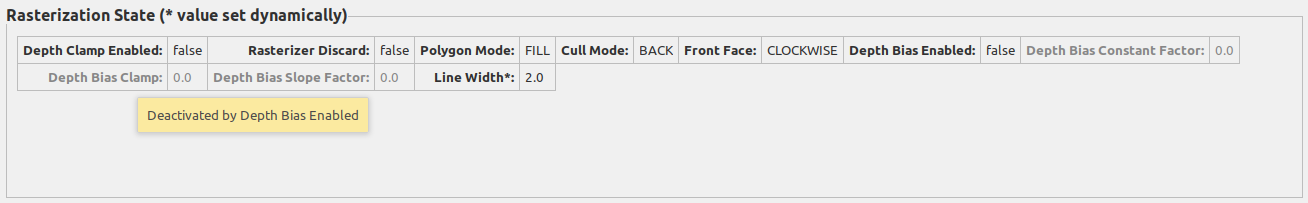

की-वैल्यू पेयर
की-वैल्यू पेयर आम तौर पर स्थिति के डेटा को दिखाता है. हालांकि, शेडर स्टेज में स्टैटिक विश्लेषण के आंकड़े इसके अपवाद हैं. डाइनैमिक तौर पर सेट किए गए किसी पेयर की कुंजी के बगल में तारांक (*) होता है. जोड़े में शामिल जिन खातों का इस्तेमाल नहीं किया जा रहा है उन्हें धूसर कर दिया जाता है. उपयोगकर्ता, बंद किए गए किसी भी पेयर पर माउस घुमाकर यह देख सकता है कि उसे किस दूसरे पेयर ने बंद किया है.
