Przepustowość pamięci danych wierzchołków może być potencjalnym wąskim gardłem wydajności procesora graficznego w Twojej grze. W profilu systemu AGI znajdują się liczniki, które mogą pomóc w diagnozowaniu problemów z przepustowością pamięci wierzchołków.
Liczniki Qualcomm Adreno
Na urządzeniach z procesorami graficznymi Qualcomm Adreno do ważnych liczników należą:
Kontroferta
Opis
Odczyt pamięci wierzchołka
Przepustowość danych wierzchołków odczytywanych z pamięci zewnętrznej.
Średnia liczba bajtów na wierzchołek
Średni rozmiar danych wierzchołków w bajtach.
% Vertex Fetch Stall
Odsetek cykli zegara, w których procesor graficzny jest blokowany przez dane wierzchołków.
Liczniki ARM Mali (w trakcie opracowywania)
Na urządzeniach z procesorami GPU ARM Mali do ważnych liczników należą:
Kontroferta
Opis
Wczytywanie/zapisywanie odczytanych bitów z pamięci zewnętrznej
Dane odczytywane z pamięci zewnętrznej przez jednostkę wczytywania/zapisywania, uśrednione w rdzeniach cieniowania.
Wczytywanie/zapisywanie odczytanych bloków z pamięci podręcznej L2
Dane odczytane z pamięci podręcznej L2 przez jednostkę wczytywania/zapisywania, uśrednione w rdzeniach cieniowania.
[Więcej]
Aby obliczyć ogólną przepustowość na podstawie średniej liczby odczytów, wartość licznika jest mnożona przez szerokość magistrali (zwykle 16 bajtów) i łączną liczbę rdzeni cieniowania. [Więcej]
Analiza kontr
Aby zmierzyć zachowanie tych liczników, możesz zmierzyć średnią i szczytową przepustowość w ciągu jednej klatki GPU, którą można wyznaczyć za pomocą ciągłego bloku wykorzystania GPU.

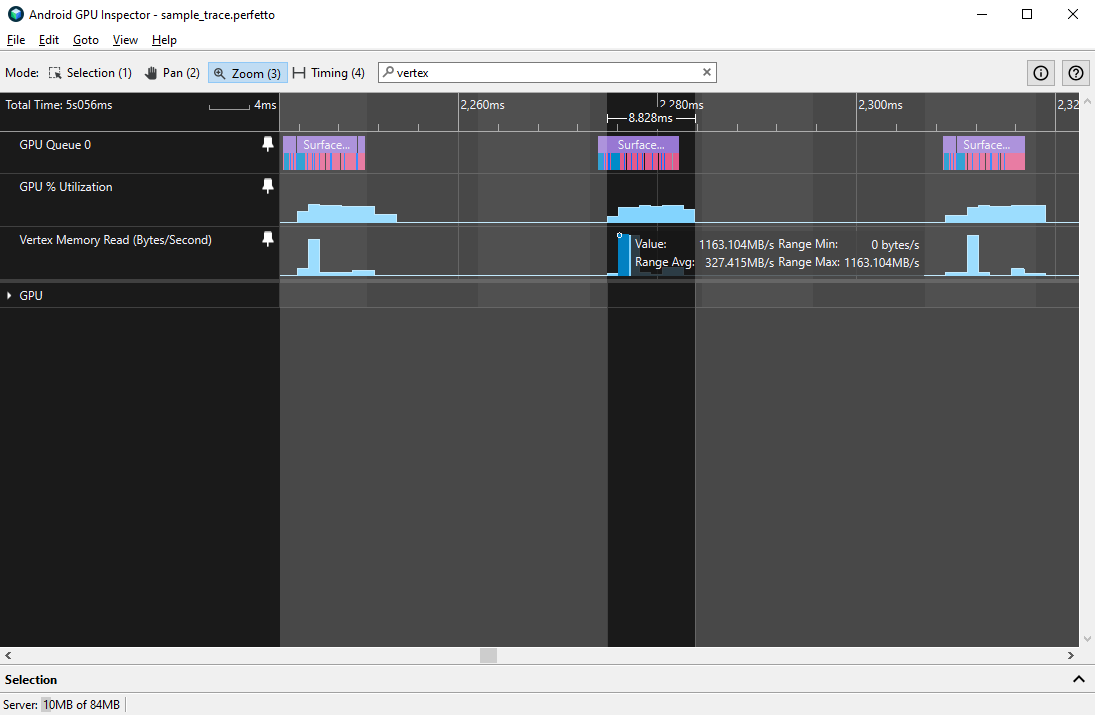

Rysunek 1. Przepustowość odczytu pamięci wierzchołków dla pojedynczej klatki, ze średnią wartością 327 MB/s i wartością szczytową 1,16 GB/s
Zalecamy maksymalną przepustowość odczytu pamięci wierzchołków nie większą niż 1,5 GB/s, a średnią przepustowość nie większą niż 500 MB/s. Wyższe wartości wskazują na jeden z kilku typowych problemów:
Rozmiar wierzchołka jest zbyt duży: wierzchołki mogą mieć duże atrybuty lub dużą liczbę atrybutów, co wpływa na czas cieniowania wierzchołków.
Strumienie atrybutów wierzchołków nie są rozdzielone: atrybuty wierzchołków są przeplatane w jednym buforze, co zmniejsza wydajność pamięci podręcznej.
Zbyt wiele wierzchołków przesłanych na klatkę: złożone modele lub duża liczba modeli mogą zajmować więcej przepustowości i dłużej się cieniować.
Problemy z rozmiarem wierzchołków można też diagnozować za pomocą ścieżki Średnia liczba bajtów na wierzchołek, która nie powinna przekraczać 32 bajtów lub wierzchołków.

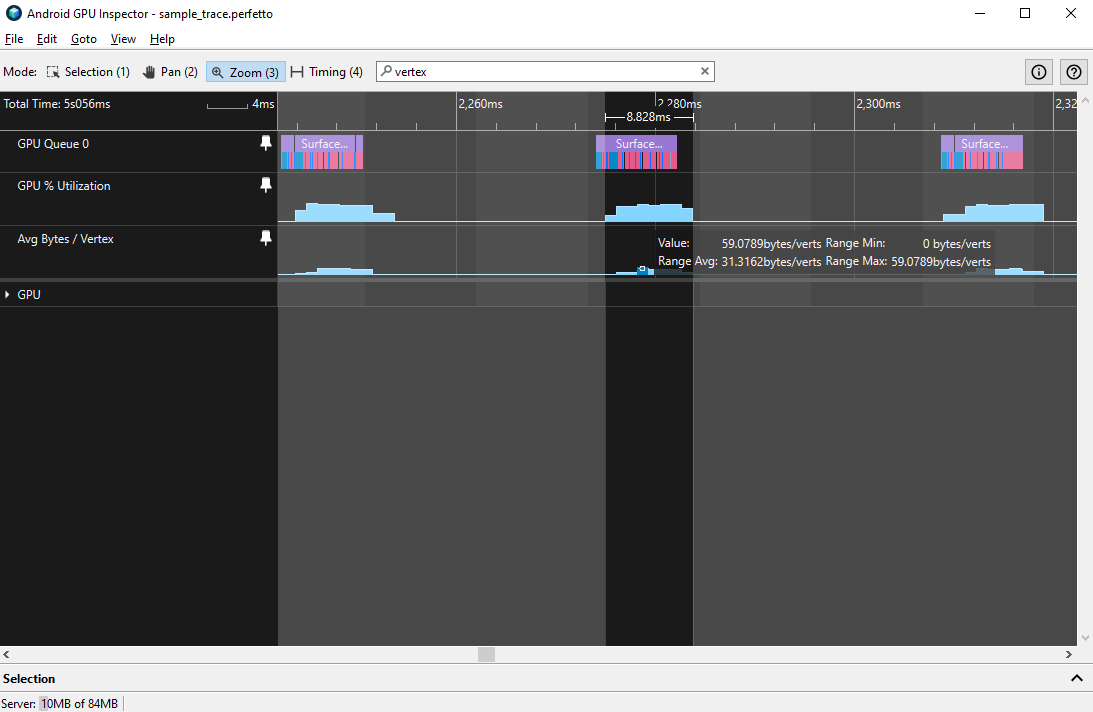

Ilustracja 2. Średni rozmiar wierzchołka w przypadku pojedynczej klatki, ze średnią wartością 31,3 bajtów
Najlepszym sposobem na zdiagnozowanie, który z tych problemów występuje, jest wykonanie śledzenia profilu klatki w celu analizy formatów wierzchołków.
