Resource Manager は、アプリ内のリソースをインポート、作成、管理、使用するためのツール ウィンドウです。このツール ウィンドウを開くには、メニューバーから [View] > [Tool Windows] > [Resource Manager] を選択するか、左側のバーで [Resource Manager] を選択します。
図 1: Resource Manager
- 追加アイコン
をクリックすることで、新しいリソースをプロジェクトに追加できます。画像アセット、ベクター アセット、フォント、リソース ファイル、リソース値を追加できるほか、プロジェクトにリソースをインポートすることもできます。 - モジュール プルダウン メニューを使用して、モジュール固有のリソースを表示できます。
- 検索バーでは、プロジェクト内のすべてのモジュールのリソースを検索できます。
- Resource Manager はリソースをタイプ別にグループ化します。各リソースタイプの切り替えは、ここにあるタブで行います。追加のリソースタイプを表示するには、オーバーフロー アイコン
をクリックします。 - フィルタボタンを使用して、ローカルの依存関係モジュール、外部ライブラリ、Android フレームワークのリソースを表示できます。フィルタを使用してテーマ属性を表示することもできます。
- メイン コンテンツ エリアには、リソースのプレビューが表示されます。リソースを右クリックするとコンテキスト メニューが表示されます。このメニューから、リソースの名前の変更や、アプリ内でのリソース使用箇所の検索などが行えます。
- このボタンにより、リソースの表示形式（タイルまたはリスト）を選択できます。
- このボタンにより、リソースのプレビュー サイズを変更できます。
上記の機能に加え、Resource Manager には、複数のドローアブルをプロジェクトに簡単に一括インポートする方法も用意されています。画像ファイル（SVG ファイルを含む）を Resource Manager に直接ドラッグ＆ドロップする、または [Import Drawables] ウィザードを使用することで、ドローアブルの一括インポートが可能です。詳細については、下記のプロジェクトへのドローアブルのインポート セクションをご覧ください。
リソースをダブルクリックすると、より詳細な情報が表示されます。リソースに複数のバージョンがある場合は、図 2 に示すように、すべてのバージョンが対応する修飾子とともに詳細ビューに表示されます。ここで特定のバージョンをダブルクリックすると、エディタ ウィンドウで開くことができます。

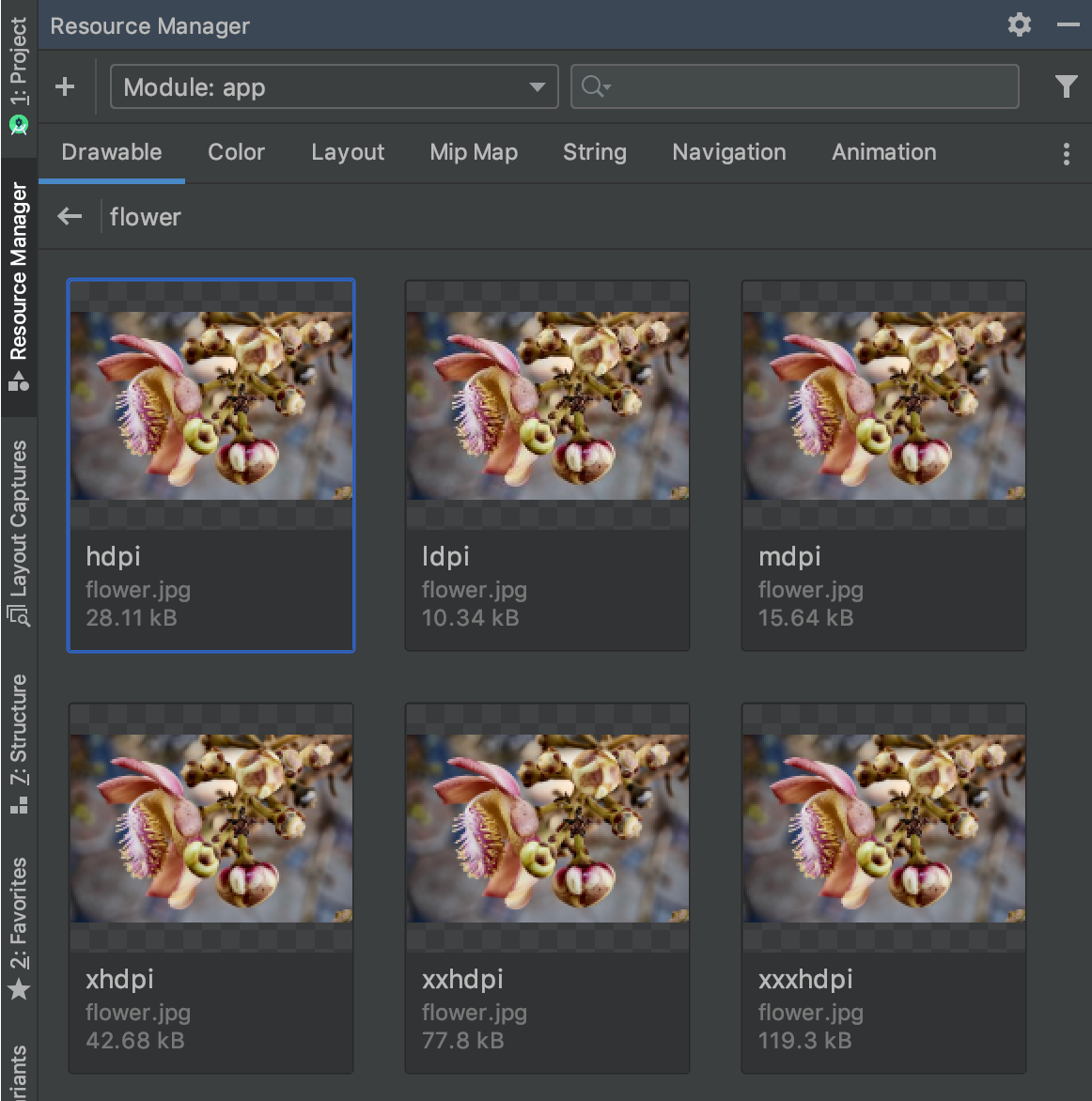

図 2: Resource Manager で画像リソースのさまざまな画面密度用のバージョンを表示したところ
プロジェクトへのドローアブルのインポート
画像リソースのインポートは、そのリソース ファイルまたはフォルダを Resource Manager に直接ドラッグ＆ドロップすることで行えます。リソースを Resource Manager にドロップすると、[Import drawables] ダイアログが表示されます。このダイアログにより、インポートする前にリソースの概要を確認し、必要な修飾子を追加できます。
画像リソースをプロジェクトにインポートする手順は次のとおりです。
Android Studio の [Resource Manager] ウィンドウに画像を直接ドラッグ＆ドロップします。または、図 3 に示すように、追加アイコン（+）をクリックして [Import Drawables] を選択し、インポート対象のファイルやフォルダを選択します。

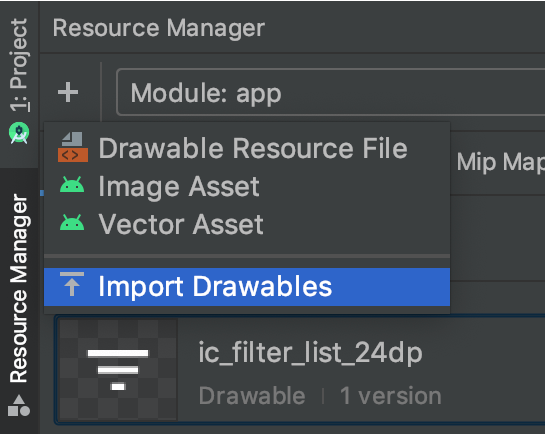

図 3: プルダウン メニューから [Import Drawables] を選択
[Import drawables] ダイアログが表示されます。図 4 に示すように、このダイアログにはインポートするリソースの一覧が表示されます。リソースの名前を変更するには、各リソース プレビューの上にあるテキスト ボックスをクリックします。
同じリソースの複数のバージョンを用意する場合は、リソースがサポートする特定の設定を記述したデバイス設定修飾子を追加します。たとえば、さまざまな画面密度用に同じリソースの複数のバージョンを用意する場合は、各バージョンに [Density] 修飾子を追加します。同じ名前と修飾子を持つリソースが複数ある場合には、1 つのバージョンのみがインポートされます。リソース修飾子の詳細については、代替リソースを提供するをご覧ください。

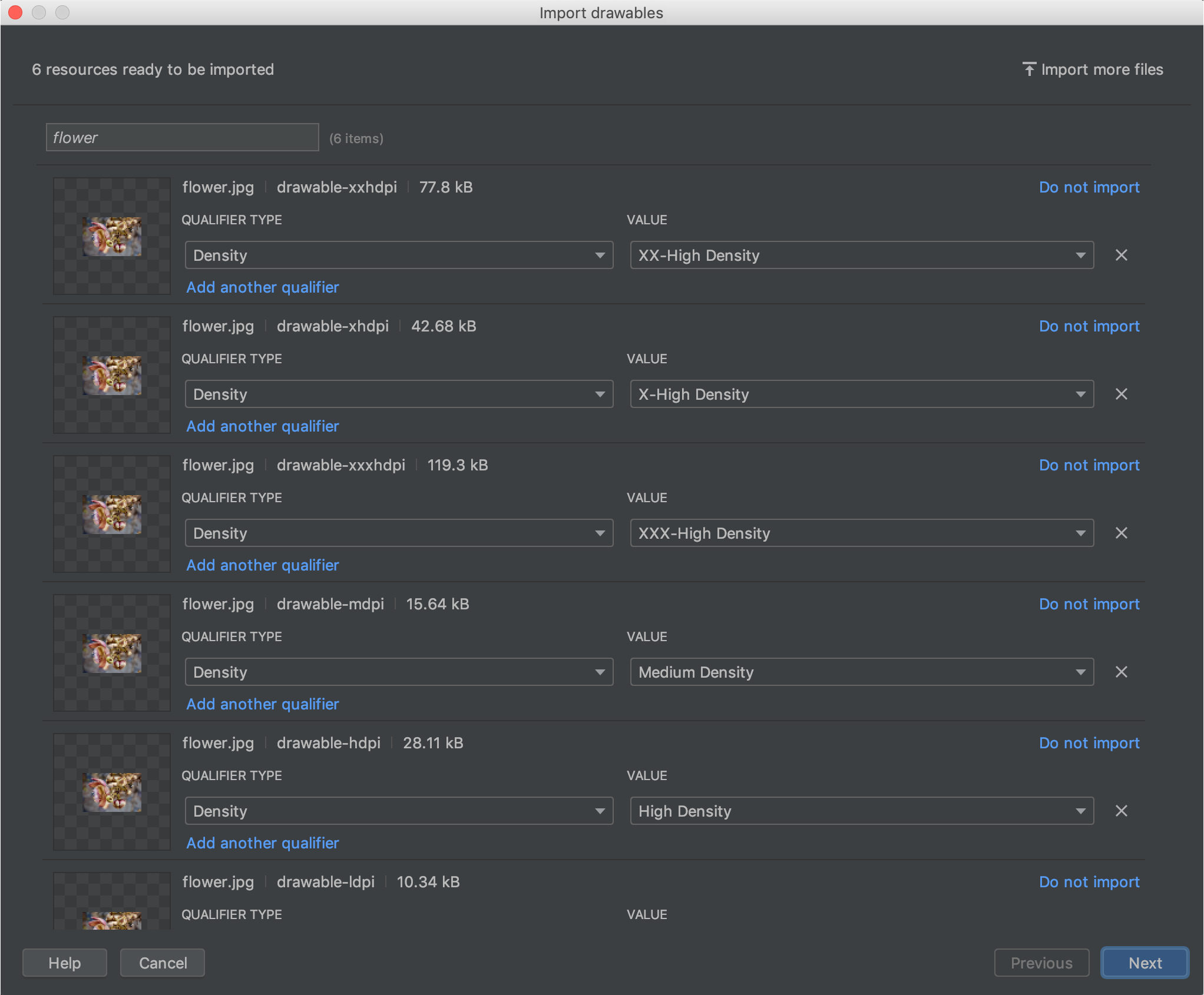

図 4: [Import Drawables] ダイアログ
リソースの名前を変更し、必要な修飾子を追加したら、[Next] をクリックします。
次の画面に、インポートしようとしているリソースの概要が表示されます。インポートする準備ができたら、[Import] をクリックします。
これで、図 5 に示すように、[Resource Manager] ウィンドウにリソースが表示され、プロジェクトで使用できるようになりました。

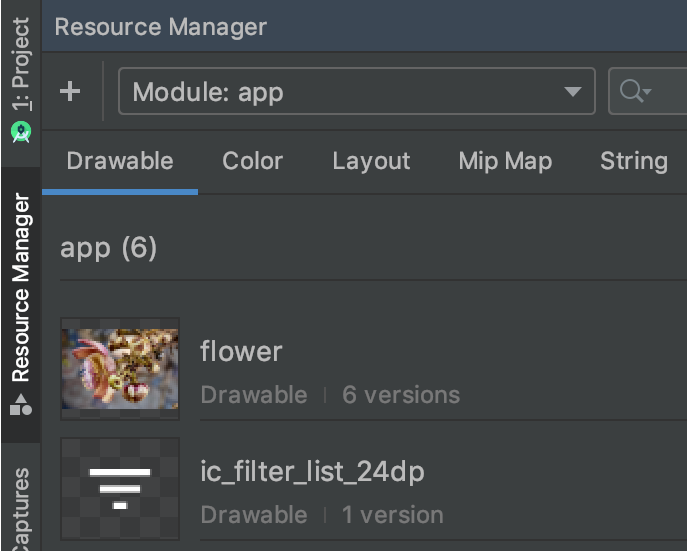

図 5: Resource Manager にインポートした画像が表示されたところ
ドローアブル密度の自動解析
ファイルまたはフォルダをインポートする際、そのパスに密度修飾子が含まれている場合は、インポートの一環としてその密度修飾子が自動的に適用されます。Resource Manager では、Android の密度修飾子と iOS のスケール ファクタの両方の解析が可能です。
次の表に、Android と iOS におけるさまざまなサポート対象密度の表記を示します。
| 密度 | Android 密度修飾子 | iOS スケール ファクタ |
|---|---|---|
| 低密度（〜120 dpi） | ldpi | 未対応 |
| 中密度（〜160 dpi） | mdpi | 基になるスケール |
| 高密度（〜240 dpi） | hdpi | 未対応 |
| 超高密度（〜320 dpi） | xhdpi | @2x |
| 超超高密度（〜480 dpi） | xxhdpi | @3x |
| 超超超高密度（〜640 dpi） | xxxhdpi | @4x |
入力パスからリソースパスへのインポートによる変換の例を次に示します。
- Android 密度修飾子: hdpi
- 入力パス: /UserFolder/icon1/hdpi/icon.png
リソースパス: <projectFolder>/<moduleFolder>/src/main/res/drawable-hdpi/icon.png - Android 密度修飾子: xxhdpi
- 入力パス: /UserFolder/icon1/abc-xxhdpi/icon.png
リソースパス: <projectFolder>/<moduleFolder>/src/main/res/drawable-xxhdpi/icon.png - iOS スケール ファクタ: @2x
- 入力パス: /UserFolder/icon1/icon@2x.png
リソースパス: <projectFolder>/<moduleFolder>/src/main/res/drawable-xhdpi/icon.png - iOS スケール ファクタ: @2x
- 入力パス: /UserFolder/icon1/icon@2x_alternate.png
リソースパス: <projectFolder>/<moduleFolder>/src/main/res/drawable-xhdpi/icon_alternate.png
各種ピクセル密度のデバイスのサポートについて詳しくは、各種のピクセル密度をサポートするをご覧ください。
レイアウトへのドローアブルのドラッグ＆ドロップ
ドローアブルを Resource Manager から直接レイアウトにドラッグ＆ドロップできます。アニメーション 1 に示すように、リソースをレイアウトにドロップすると、Resource Manager によってそのドローアブルに対応する ImageView が作成されます。

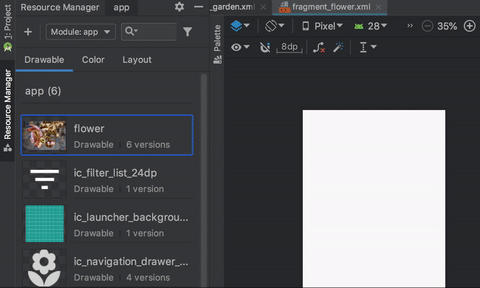

アニメーション 1: Design ビュー内レイアウトへのドローアブルのドラッグ＆ドロップ
アニメーション 2 に示すように、レイアウトの XML に直接ドラッグ＆ドロップすることもできます。

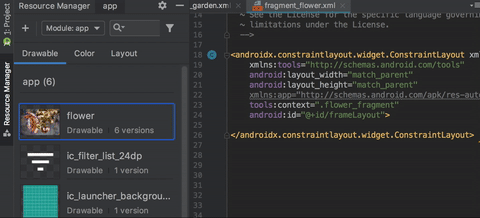

アニメーション 2: Text ビュー内レイアウトへのドローアブルのドラッグ＆ドロップ
[Text] タブのレイアウトにドローアブルをドロップする場合、ドロップする場所によって生成されるコードは次のように異なります。
- ドローアブルを空白の領域にドロップすると、Resource Manager によって対応する
ImageViewが生成されます。 - ドローアブルをレイアウトの XML の属性上にドロップすると、Resource Manager によってその属性値がドローアブルへの参照に置き換えられます。他のリソースタイプについても、XML の属性上にドロップして属性値を置き換えることができます。
- ドローアブルを既存の
ImageView要素上にドロップすると、Resource Manager によって対応するソース属性が置き換えられます。
