Viele Apps müssen genau steuern können, was auf dem Bildschirm dargestellt wird. Dabei kann es sich beispielsweise um eine aufwendige Anordnung von Grafikelementen in vielen verschiedenen Stilen handeln, z. B. um eine Box oder einen Kreis auf dem Bildschirm an der richtigen Stelle zu platzieren.
Einfache Zeichnung mit Modifikatoren und DrawScope
Um benutzerdefinierte Elemente in der Funktion „Compose“ zu zeichnen, verwenden Sie Modifikatoren wie Modifier.drawWithContent
, Modifier.drawBehind
und Modifier.drawWithCache
.
Wenn Sie beispielsweise etwas hinter der zusammensetzbaren Funktion zeichnen möchten, können Sie mit dem Modifikator drawBehind
Zeichenbefehle ausführen:
Spacer( modifier = Modifier .fillMaxSize() .drawBehind { // this = DrawScope } )
Wenn Sie lediglich eine zusammensetzbare Funktion benötigen, die zeichnet, können Sie die zusammensetzbare Funktion Canvas
verwenden. Die zusammensetzbare Funktion Canvas
ist ein praktischer Wrapper um Modifier.drawBehind
. Das Canvas
-Element wird im Layout auf dieselbe Weise platziert wie jedes andere UI-Element „Compose“. In der Canvas
können Sie Elemente zeichnen und deren Stil und Position präzise steuern.
Alle Zeichenmodifikatoren stellen eine DrawScope
bereit, eine auf einen Bereich reduzierte Zeichenumgebung, die ihren eigenen Zustand beibehält. So können Sie die Parameter für eine Gruppe grafischer Elemente festlegen. DrawScope
bietet mehrere nützliche Felder, z. B. size
, ein Size
-Objekt, das die aktuellen Abmessungen von DrawScope
angibt.
Zum Zeichnen können Sie eine der vielen Zeichenfunktionen in DrawScope
verwenden. Mit dem folgenden Code wird beispielsweise ein Rechteck in der oberen linken Ecke des Bildschirms gezeichnet:
Canvas(modifier = Modifier.fillMaxSize()) { val canvasQuadrantSize = size / 2F drawRect( color = Color.Magenta, size = canvasQuadrantSize ) }
Weitere Informationen zu verschiedenen Zeichenmodifikatoren finden Sie in der Dokumentation zu Grafikmodifikatoren.
Koordinatensystem
Wenn Sie etwas auf dem Bildschirm zeichnen möchten, müssen Sie den Versatz (x
und y
) und die Größe des Elements kennen. Bei vielen der Zeichenmethoden für DrawScope
werden Position und Größe über Standardparameterwerte bereitgestellt. Mit den Standardparametern wird das Element in der Regel am [0, 0]
-Punkt auf dem Canvas positioniert. Außerdem wird wie im obigen Beispiel ein Standard-size
bereitgestellt, das den gesamten Zeichenbereich ausfüllt. Das Rechteck befindet sich oben links. Wenn Sie die Größe und Position Ihres Elements anpassen möchten, müssen Sie mit dem Koordinatensystem in Compose vertraut sein.
Der Ursprung des Koordinatensystems ([0,0]
) liegt beim Pixel ganz oben links im Zeichnungsbereich. x
nimmt zu, wenn sie nach rechts verschoben wird, und y
, wenn sie nach unten bewegt wird.
Wenn Sie beispielsweise eine diagonale Linie von der oberen rechten Ecke des Canvas-Bereichs bis zur linken unteren Ecke zeichnen möchten, können Sie die Funktion DrawScope.drawLine()
verwenden und einen Start- und Endversatz mit den entsprechenden x- und y-Positionen angeben:

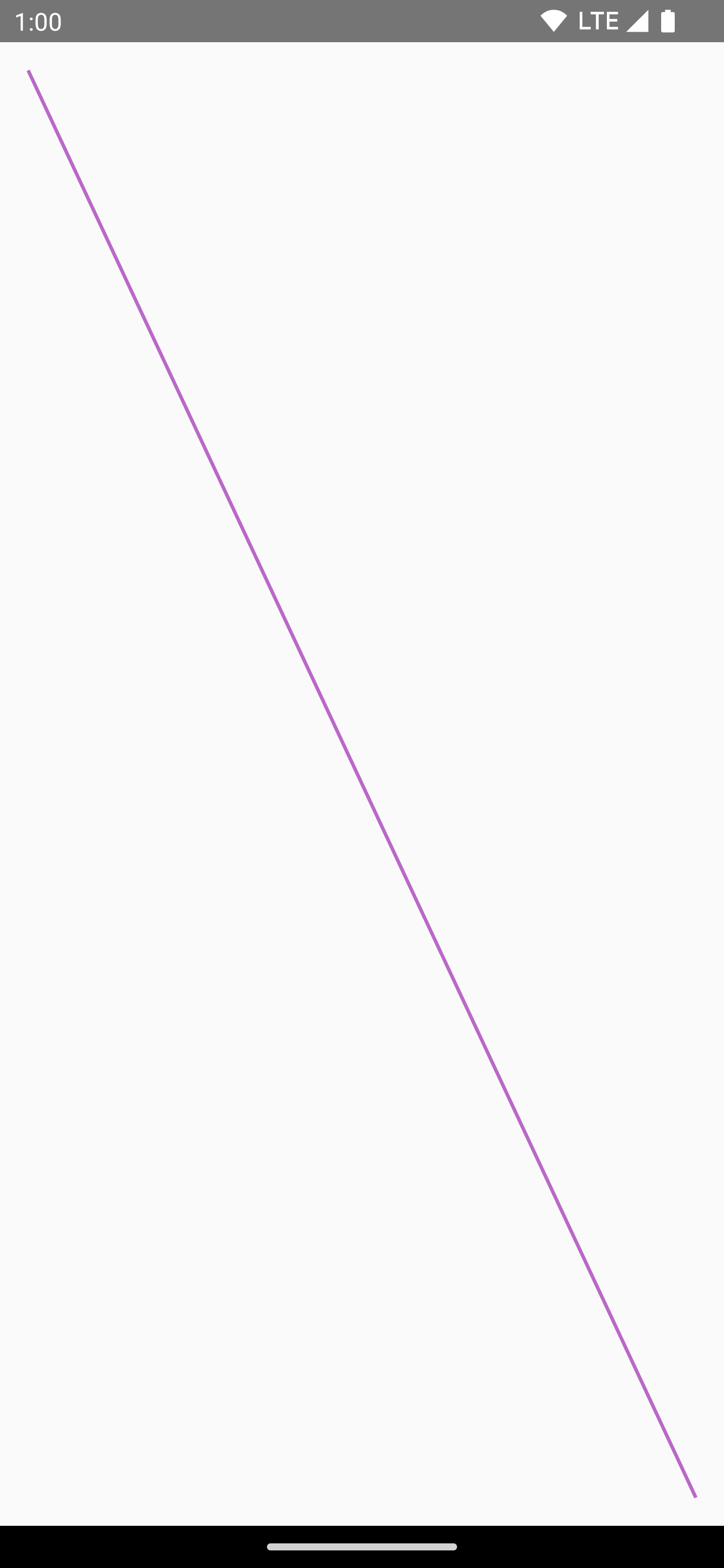

Canvas(modifier = Modifier.fillMaxSize()) { val canvasWidth = size.width val canvasHeight = size.height drawLine( start = Offset(x = canvasWidth, y = 0f), end = Offset(x = 0f, y = canvasHeight), color = Color.Blue ) }
Grundlegende Transformationen
DrawScope
bietet Transformationen, mit denen Sie ändern können, wo und wie die Zeichenbefehle ausgeführt werden.
Skalieren
Mit DrawScope.scale()
können Sie die Größe Ihrer Zeichenvorgänge um einen Faktor erhöhen. Vorgänge wie scale()
gelten für alle Zeichenvorgänge innerhalb der entsprechenden Lambda-Funktion. Mit dem folgenden Code wird beispielsweise scaleX
10-mal und scaleY
15-mal erhöht:
Canvas(modifier = Modifier.fillMaxSize()) { scale(scaleX = 10f, scaleY = 15f) { drawCircle(Color.Blue, radius = 20.dp.toPx()) } }
Übersetzen
Mit DrawScope.translate()
können Sie Ihre Zeichenvorgänge nach oben, unten, links oder rechts verschieben. Mit dem folgenden Code wird die Zeichnung beispielsweise um 100 Pixel nach rechts und 300 Pixel nach oben verschoben:

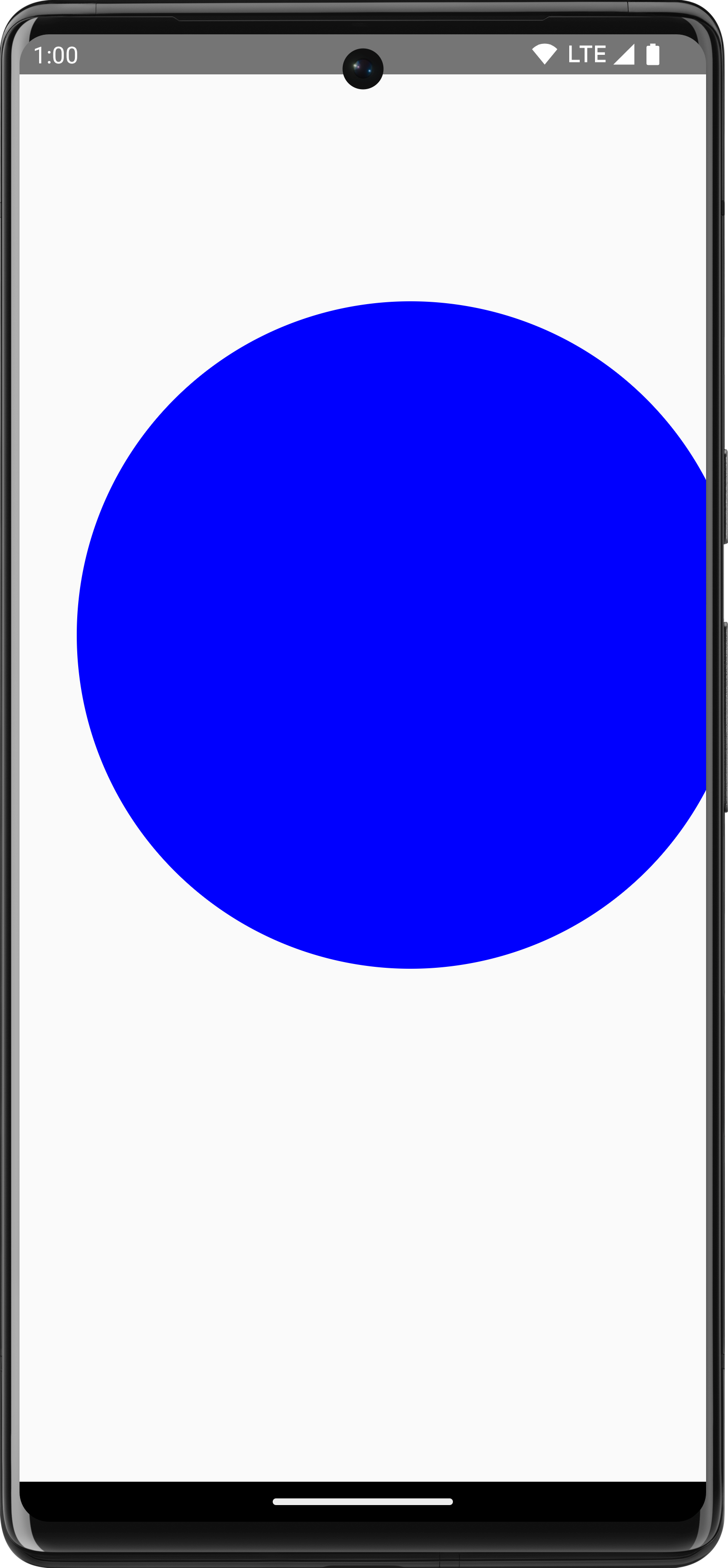

Canvas(modifier = Modifier.fillMaxSize()) { translate(left = 100f, top = -300f) { drawCircle(Color.Blue, radius = 200.dp.toPx()) } }
Drehen
Mit DrawScope.rotate()
können Sie Ihre Zeichenvorgänge um einen Drehpunkt drehen. Mit dem folgenden Code wird beispielsweise ein Rechteck um 45 Grad gedreht:
Canvas(modifier = Modifier.fillMaxSize()) { rotate(degrees = 45F) { drawRect( color = Color.Gray, topLeft = Offset(x = size.width / 3F, y = size.height / 3F), size = size / 3F ) } }
Eingesetzt
Verwenden Sie DrawScope.inset()
, um die Standardparameter der aktuellen DrawScope
anzupassen. Ändern Sie dabei die Zeichengrenzen und übersetzen Sie die Zeichnungen entsprechend:
Canvas(modifier = Modifier.fillMaxSize()) { val canvasQuadrantSize = size / 2F inset(horizontal = 50f, vertical = 30f) { drawRect(color = Color.Green, size = canvasQuadrantSize) } }
Mit diesem Code wird den Zeichenbefehlen ein Innenrand hinzugefügt:
Mehrere Transformationen
Wenn Sie mehrere Transformationen auf Ihre Zeichnungen anwenden möchten, verwenden Sie die Funktion DrawScope.withTransform()
. Damit wird eine einzelne Transformation erstellt und angewendet, die alle gewünschten Änderungen kombiniert. Die Verwendung von withTransform()
ist effizienter als verschachtelte Aufrufe einzelner Transformationen, da alle Transformationen gemeinsam in einem einzigen Vorgang ausgeführt werden, anstatt dass Compose jede der verschachtelten Transformationen berechnen und speichern muss.
Der folgende Code wendet beispielsweise sowohl eine Verschiebung als auch eine Drehung auf das Rechteck an:
Canvas(modifier = Modifier.fillMaxSize()) { withTransform({ translate(left = size.width / 5F) rotate(degrees = 45F) }) { drawRect( color = Color.Gray, topLeft = Offset(x = size.width / 3F, y = size.height / 3F), size = size / 3F ) } }
Gängige Zeichenvorgänge
Text zeichnen
Wenn Sie in der Funktion „Compose“ Text zeichnen möchten, können Sie normalerweise die zusammensetzbare Funktion Text
verwenden. Wenn Sie sich jedoch in einer DrawScope
befinden oder Ihren Text manuell anpassen möchten, können Sie die Methode DrawScope.drawText()
verwenden.
Erstellen Sie zum Zeichnen von Text ein TextMeasurer
mit rememberTextMeasurer
und rufen Sie drawText
mit dem Messgerät auf:
val textMeasurer = rememberTextMeasurer() Canvas(modifier = Modifier.fillMaxSize()) { drawText(textMeasurer, "Hello") }
Text analysieren
Das Zeichnen von Text funktioniert etwas anders als andere Zeichenbefehle. Normalerweise geben Sie dem Zeichenbefehl die Größe (Breite und Höhe) zum Zeichnen der Form bzw. des Bildes an. Bei Text gibt es einige Parameter, die die Größe des gerenderten Textes steuern, z. B. Schriftgröße, Schriftart, Ligaturen und Buchstabenabstand.
Mit der Funktion „Compose“ können Sie abhängig von den oben genannten Faktoren mit einem TextMeasurer
auf die gemessene Textgröße zugreifen. Wenn Sie einen Hintergrund hinter dem Text zeichnen möchten, können Sie anhand der gemessenen Informationen die Größe des Bereichs abrufen, den der Text einnimmt:
val textMeasurer = rememberTextMeasurer() Spacer( modifier = Modifier .drawWithCache { val measuredText = textMeasurer.measure( AnnotatedString(longTextSample), constraints = Constraints.fixedWidth((size.width * 2f / 3f).toInt()), style = TextStyle(fontSize = 18.sp) ) onDrawBehind { drawRect(pinkColor, size = measuredText.size.toSize()) drawText(measuredText) } } .fillMaxSize() )
Mit diesem Code-Snippet wird ein rosa Hintergrund für den Text erzeugt:
Das Anpassen der Einschränkungen, der Schriftgröße oder einer anderen Eigenschaft, die sich auf die gemessene Größe auswirkt, führt zu einer neuen Größe im Bericht. Sie können sowohl für width
als auch für height
eine feste Größe festlegen. Der Text folgt dann dem festgelegten TextOverflow
. Mit dem folgenden Code wird beispielsweise Text in 1⁄3 der Höhe und 1⁄3 der Breite des zusammensetzbaren Bereichs gerendert. Dabei wird TextOverflow
auf TextOverflow.Ellipsis
gesetzt:
val textMeasurer = rememberTextMeasurer() Spacer( modifier = Modifier .drawWithCache { val measuredText = textMeasurer.measure( AnnotatedString(longTextSample), constraints = Constraints.fixed( width = (size.width / 3f).toInt(), height = (size.height / 3f).toInt() ), overflow = TextOverflow.Ellipsis, style = TextStyle(fontSize = 18.sp) ) onDrawBehind { drawRect(pinkColor, size = measuredText.size.toSize()) drawText(measuredText) } } .fillMaxSize() )

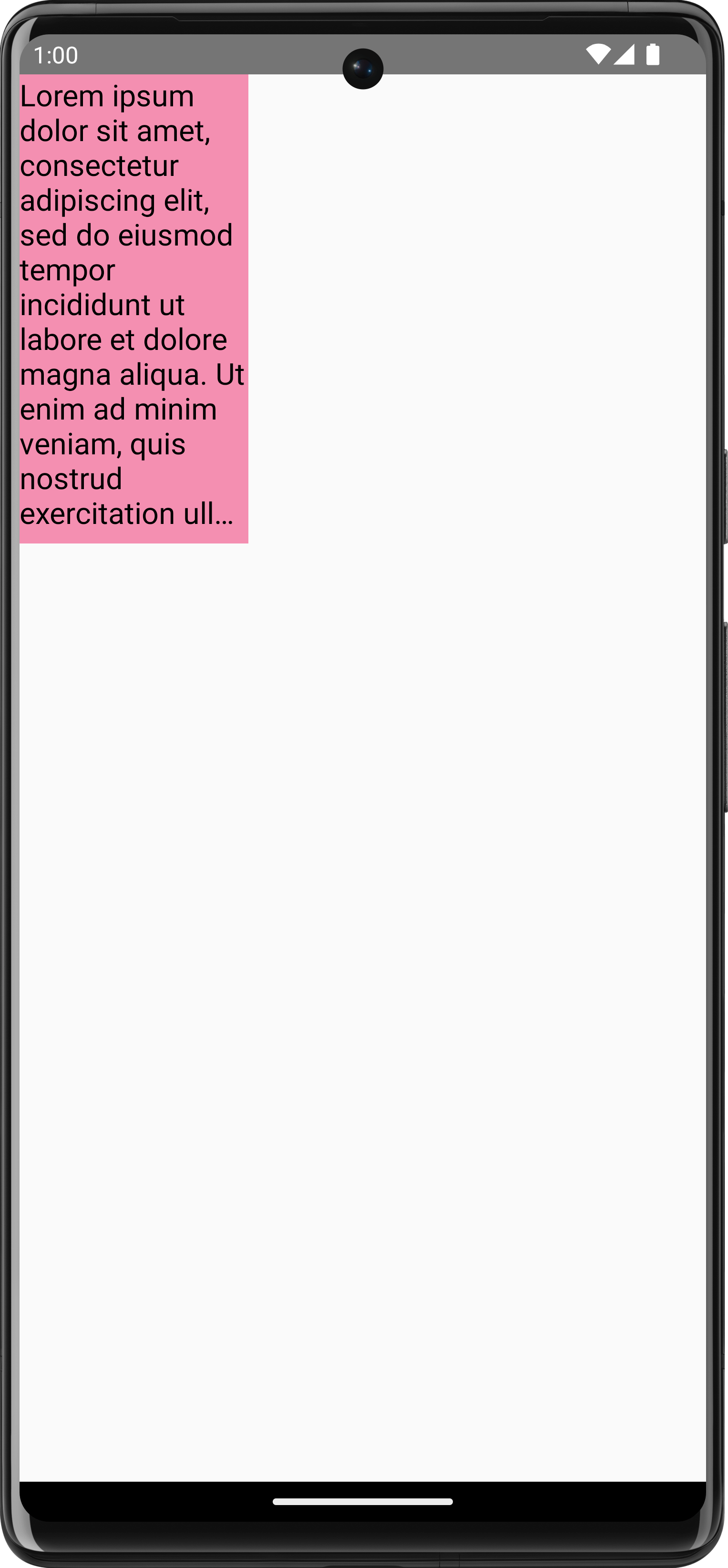

Der Text wird jetzt in den Einschränkungen mit Auslassungspunkten am Ende gezeichnet:
Bild zeichnen
Um ein ImageBitmap
mit DrawScope
zu zeichnen, laden Sie das Bild mit ImageBitmap.imageResource()
und rufen dann drawImage
auf:

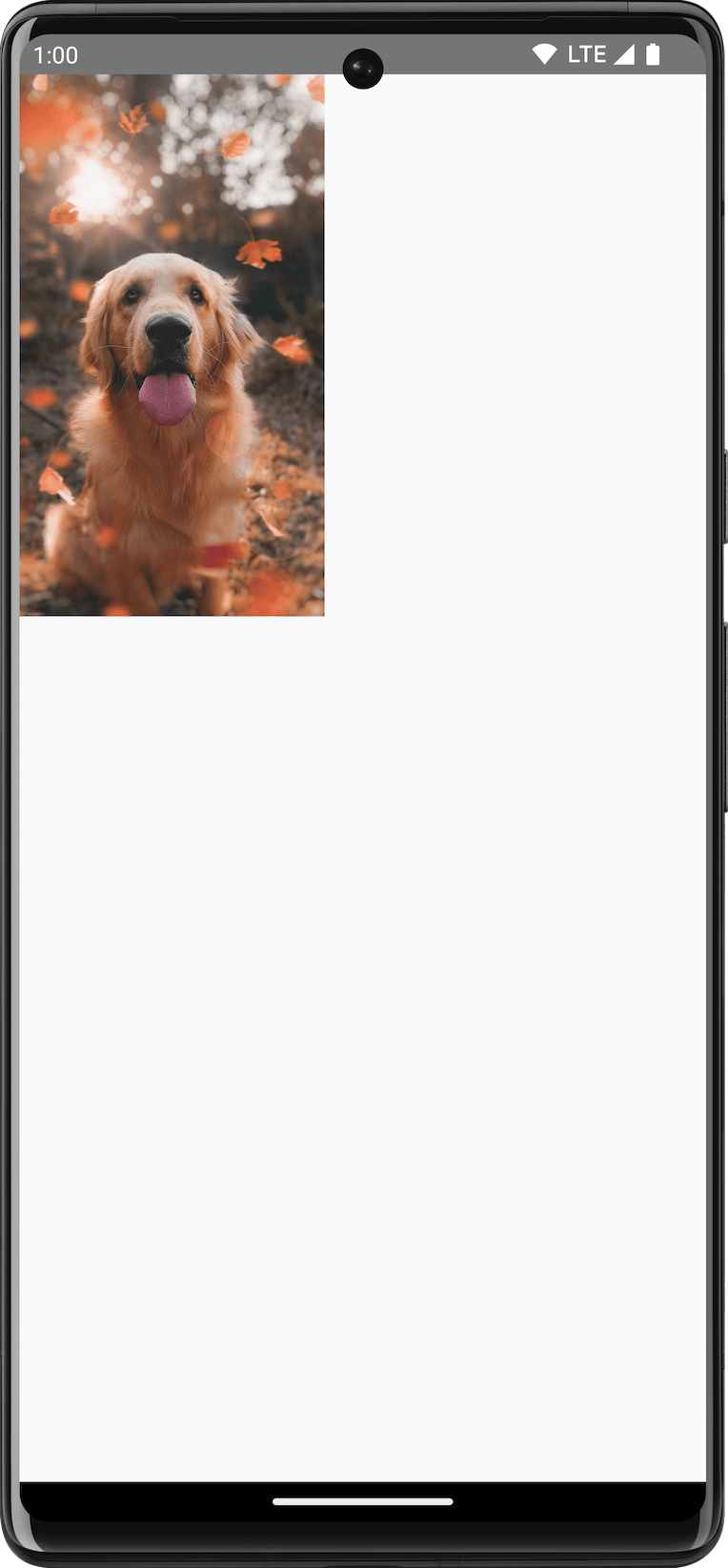

val dogImage = ImageBitmap.imageResource(id = R.drawable.dog) Canvas(modifier = Modifier.fillMaxSize(), onDraw = { drawImage(dogImage) })
Grundformen zeichnen
In DrawScope
gibt es viele Funktionen zum Zeichnen von Formen. Verwenden Sie zum Zeichnen einer Form eine der vordefinierten Zeichenfunktionen, z. B. drawCircle
:
val purpleColor = Color(0xFFBA68C8) Canvas( modifier = Modifier .fillMaxSize() .padding(16.dp), onDraw = { drawCircle(purpleColor) } )

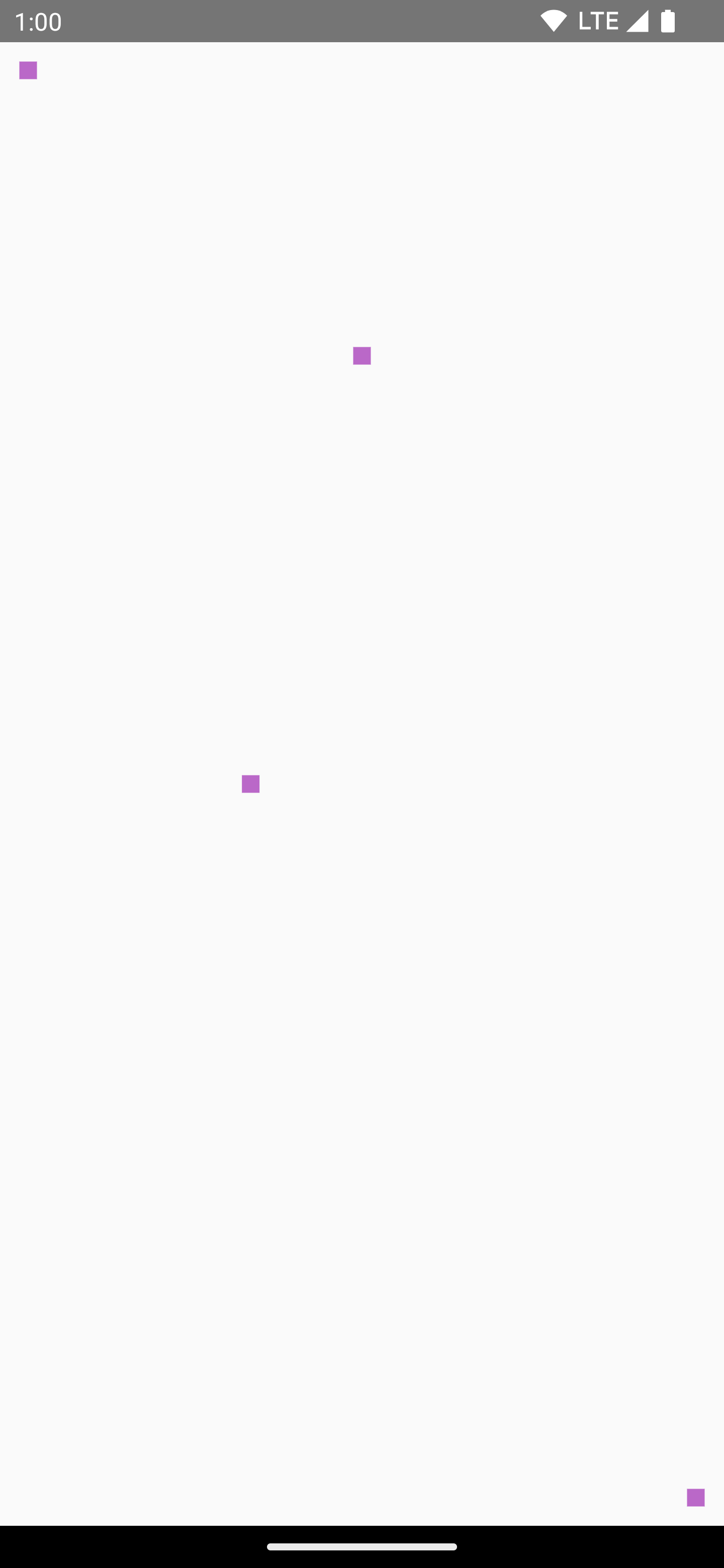

API |
Ausgang |
Pfad zeichnen
Ein Pfad besteht aus einer Reihe mathematischer Anweisungen, die nach der Ausführung zu einer Zeichnung führen. DrawScope
kann mit der Methode DrawScope.drawPath()
einen Pfad zeichnen.
Angenommen, Sie möchten ein Dreieck zeichnen. Mit Funktionen wie lineTo()
und moveTo()
können Sie einen Pfad generieren, indem Sie die Größe des Zeichenbereichs verwenden.
Rufen Sie dann drawPath()
mit diesem neu erstellten Pfad auf, um ein Dreieck zu erhalten.
Spacer( modifier = Modifier .drawWithCache { val path = Path() path.moveTo(0f, 0f) path.lineTo(size.width / 2f, size.height / 2f) path.lineTo(size.width, 0f) path.close() onDrawBehind { drawPath(path, Color.Magenta, style = Stroke(width = 10f)) } } .fillMaxSize() )
Auf Canvas
-Objekt zugreifen
Mit DrawScope
haben Sie keinen direkten Zugriff auf ein Canvas
-Objekt. Mit DrawScope.drawIntoCanvas()
können Sie Zugriff auf das Canvas
-Objekt selbst erhalten, für das Sie Funktionen aufrufen können.
Wenn Sie beispielsweise ein benutzerdefiniertes Drawable
haben, das Sie auf dem Canvas zeichnen möchten, können Sie auf den Canvas zugreifen und Drawable#draw()
aufrufen und dabei das Canvas
-Objekt übergeben:

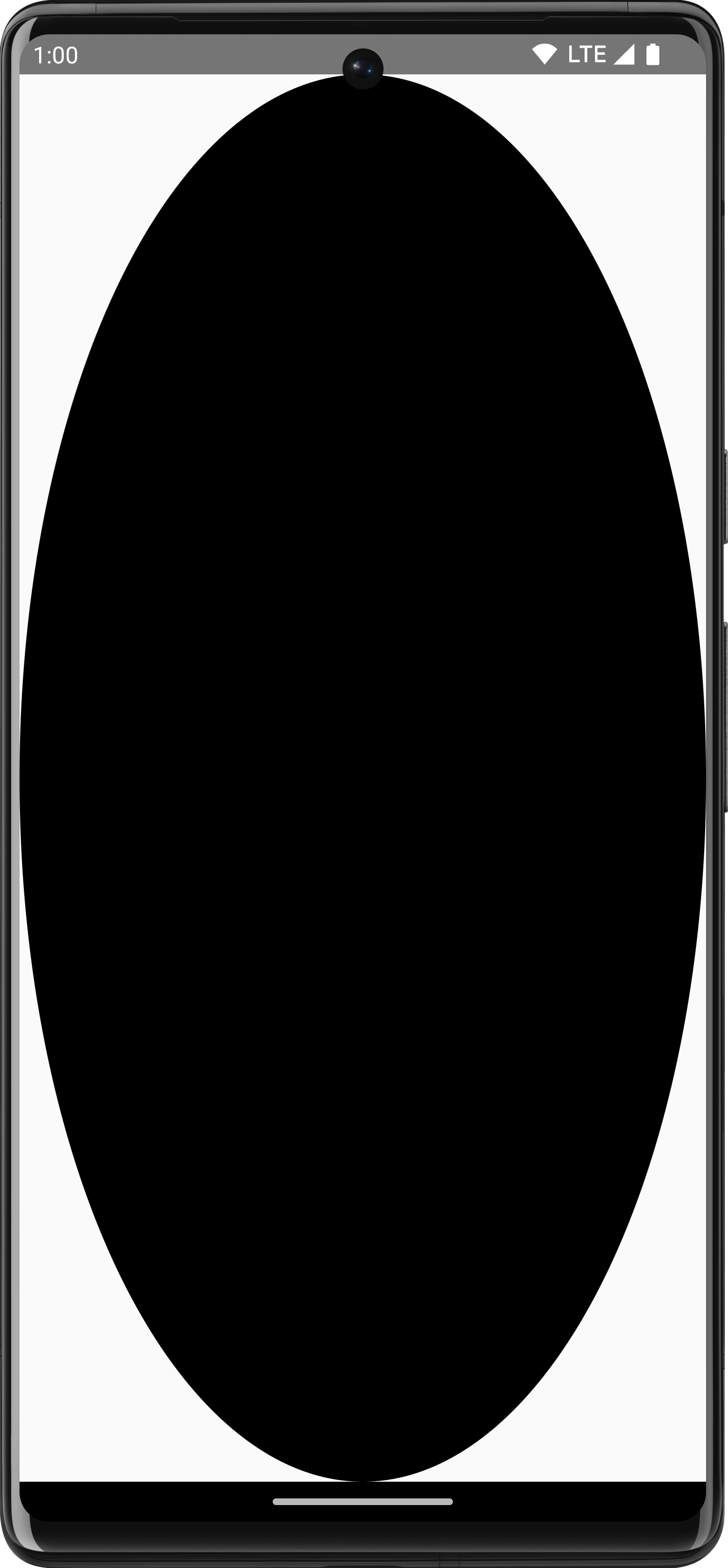

val drawable = ShapeDrawable(OvalShape()) Spacer( modifier = Modifier .drawWithContent { drawIntoCanvas { canvas -> drawable.setBounds(0, 0, size.width.toInt(), size.height.toInt()) drawable.draw(canvas.nativeCanvas) } } .fillMaxSize() )
Weitere Informationen
Weitere Informationen zum Zeichnen in der Funktion „Compose“ finden Sie in den folgenden Ressourcen:
- Grafikmodifikatoren: Hier werden die verschiedenen Arten von Grafikmodifikatoren beschrieben.
- Pinsel: Hier erfahren Sie, wie Sie Ihre Inhalte anpassen.
- Benutzerdefinierte Layouts und Grafiken in Compose – Android Dev Summit 2022: Hier erfährst du, wie du in Compose mit Layouts und Grafiken eine benutzerdefinierte Benutzeroberfläche erstellst.
- JetLagged Sample (JetLagged-Beispiel): Hier wird das Zeichnen einer benutzerdefinierten Grafik veranschaulicht.
