Memahami Paket UI & Kode yang Dibuat

Paket UI

Paket UI adalah cara fleksibel baru untuk bertukar informasi UI. Desainer menggunakan plugin Relay for Figma untuk membuat Paket UI dari komponen di Figma. Tindakan ini akan mendeklarasikan desain yang siap digunakan oleh developer. Kemudian desainer akan memberikan URL ke file desain Figma mereka kepada developer.

Developer menggunakan plugin Android Studio untuk mengimpor Paket UI dari file desain Figma. Dalam project Android Studio, Paket UI berisi deskripsi deklaratif komponen Figma yang diimpor bersama aset terkait, seperti file font, gambar, dan SVG.

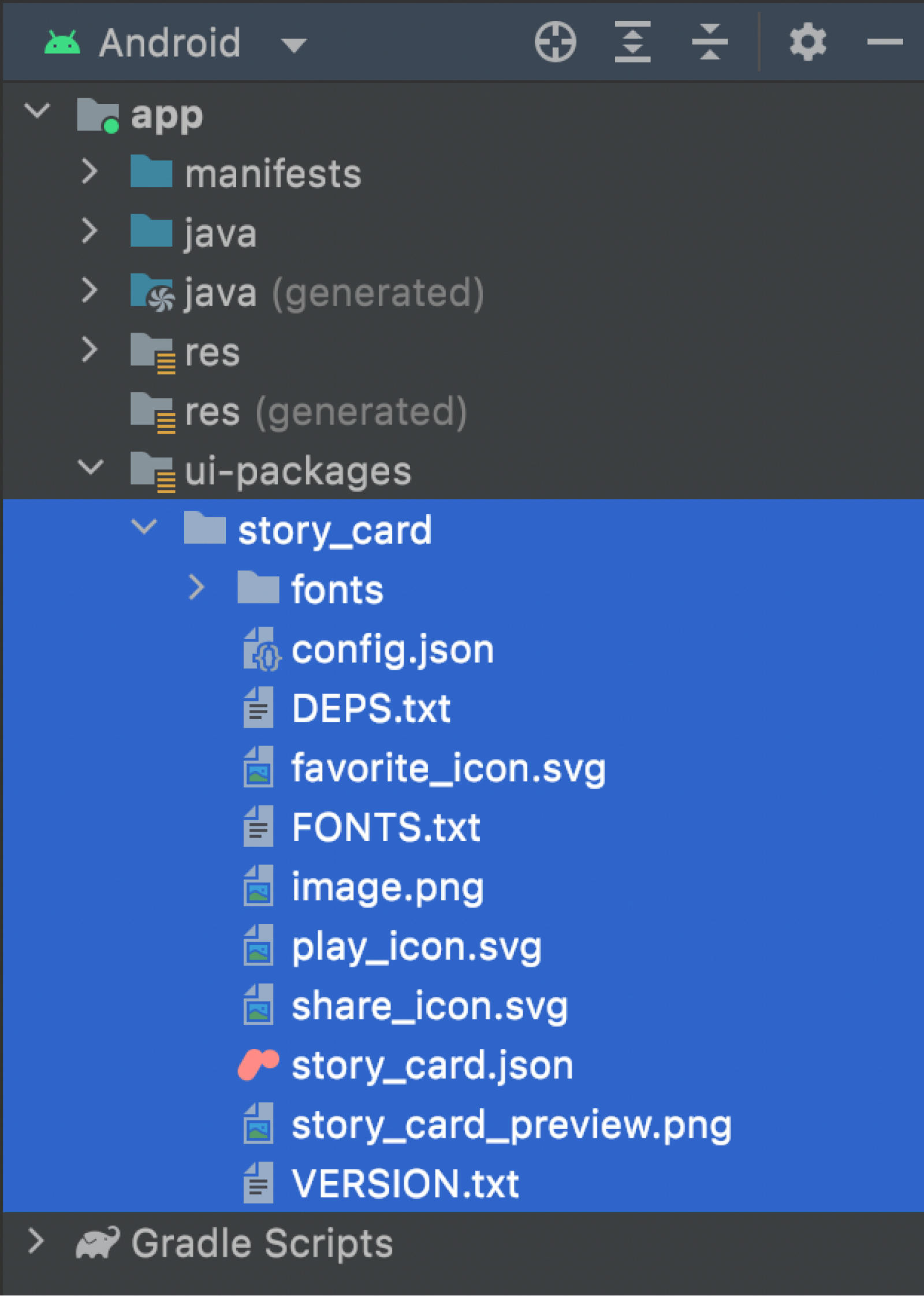

Paket UI adalah artefak yang persisten dan dapat di-commit untuk mengontrol sumber. Saat developer mengimpor paket Figma ke dalam project Android Studio, file akan ditambahkan ke project dalam folder ui-packages. Berikut adalah contoh Paket UI yang diimpor:

Konten Paket UI

Project dengan Paket UI yang diimpor berisi file berikut:

  • [component_name].json — File JSON yang mendeskripsikan komponen (misalnya, story_card.json).
  • config.json — Menyimpan metadata untuk Paket UI tertentu.
  • fonts/ — Folder tempat penyimpanan aset font yang digunakan oleh komponen, jika ada.
  • *.png — Aset gambar yang digunakan dalam komponen (misalnya menu.png), jika ada.
  • [component_name]_preview.png — Gambar pratinjau komponen (misalnya, story_card_preview.png).
  • *.svg — Aset grafik vektor yang digunakan dalam komponen (misalnya, segitiga), jika ada.
  • FONTS.txt — Daftar font yang digunakan, jika ada.
  • DEPS.txt — Nama komponen turunan apa pun.
  • VERSION.txt — Versi Relay yang digunakan untuk membuat dan mengimpor Paket UI.

Item baris tersebut disimpan dalam src/main/ui-packages/[package_name].

Menghapus Paket UI

Untuk menghapus Paket UI dari project, Anda dapat menghapus folder di ui-packages/. Membuat ulang project setelah menghapus folder juga akan menghapus kode yang dibuat.

Struktur folder kode yang dibuat

Saat project dibuat, Paket UI ini akan diubah menjadi kode yang dibuat dan berisi fungsi @Composable yang dapat dipanggil oleh developer. Fungsi tersebut disimpan di build/generated/. Dalam tampilan Android, fungsi itu muncul sebagai java (generated) dan res dalam direktori modul Anda (dalam hal ini, direktori app).

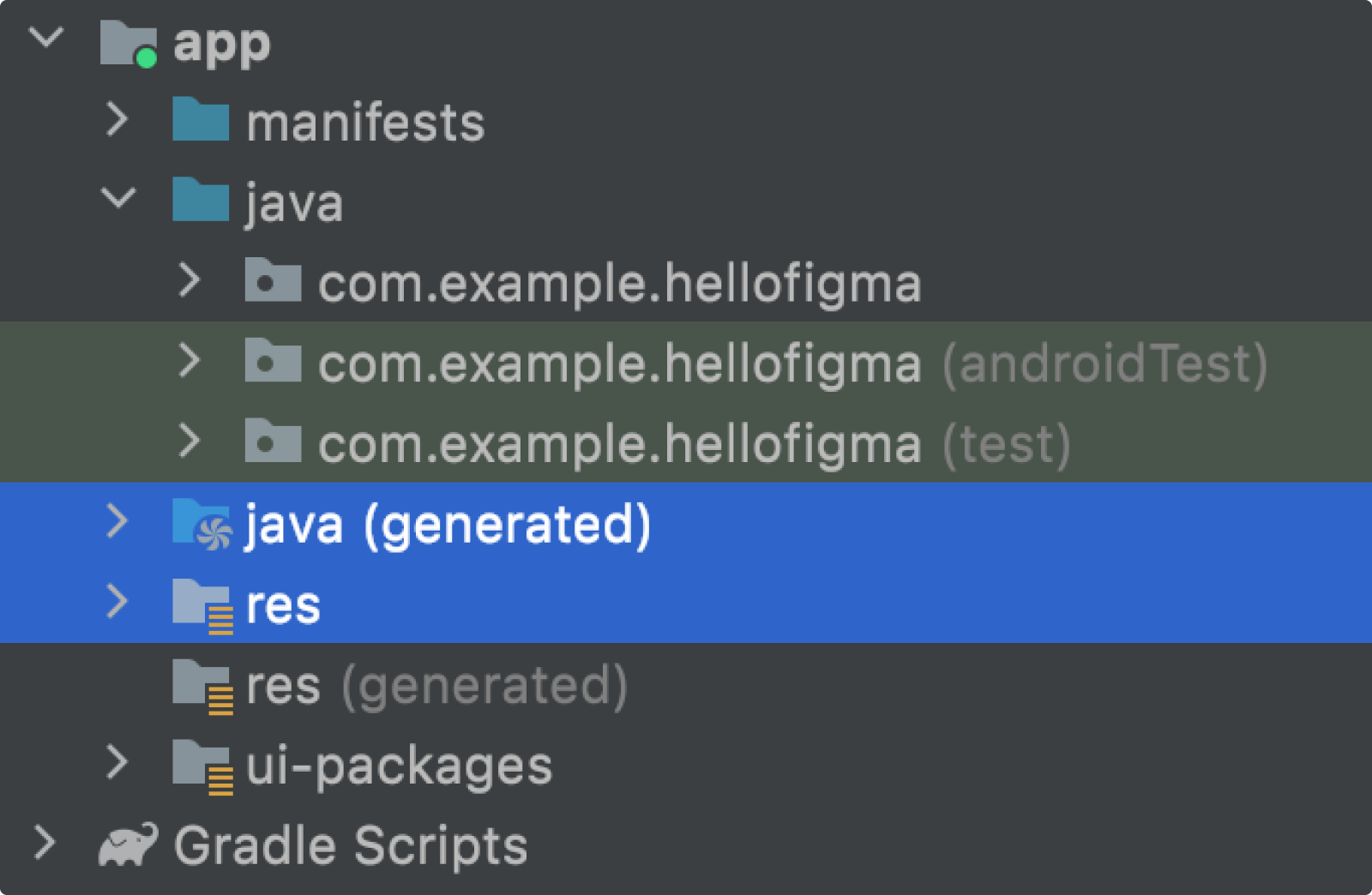

Folder yang berisi file yang dibuat di Android Studio

Screenshot berikut akan menelusuri file dalam direktori ini:

  • Resource, seperti font dan gambar, disalin ke build/generated/res/relay/.

    Resource yang dibuat dalam folder res
  • Setiap Paket UI memiliki kode yang dibuat dan ditempatkan di build/generated/source/relay/. Setiap folder kode yang dibuat oleh Paket UI memiliki satu file yang sesuai dengan komponen yang diimpor. File ini juga berisi satu file yang diakhiri dengan Fonts.kt, yang berisi referensi ke aset font yang digunakan oleh komponen.

    File Kotlin yang dihasilkan dalam folder java(generated)
  • Ada juga library runtime, com.google.relay.compose, yang menyediakan fungsi yang digunakan oleh kode yang dibuat.

    Library runtime Relay

Struktur kode yang dibuat

Composable

Komponen di Figma terdiri dari beberapa lapisan. Misalnya, desain ini berisi lapisan frame Kartu Ucapan, yang berisi dua lapisan turunan, Foto (lapisan gambar) dan Judul (lapisan teks):

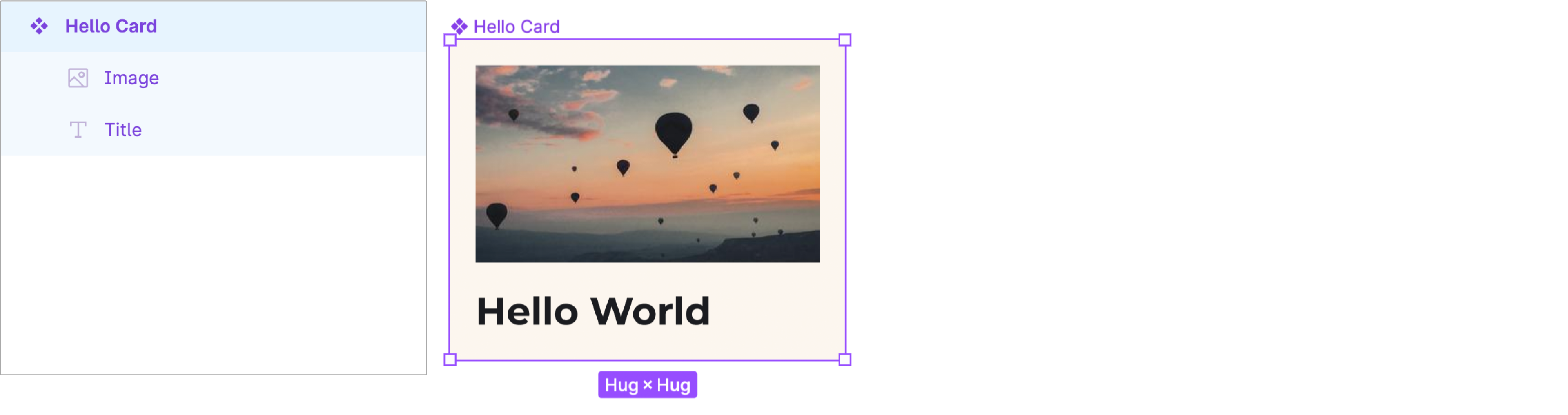

Komponen Kartu Ucapan dengan lapisan Gambar dan Judul

Saat desain ini diterjemahkan ke dalam kode, kami akan membuat fungsi yang dapat dikomposisi terpisah untuk setiap lapisan, dengan nama lapisan Figma adalah nama fungsi yang dapat dikomposisi (diubah agar sesuai dengan sintaksis Kotlin). Lapisan diterjemahkan sebagai berikut:

  1. Lapisan Kartu Ucapan:

    @Composable
    fun HelloCard(
      modifier: Modifier = Modifier,
      title: String
    ) {
      TopLevel(modifier = modifier) {
          Image()
          Title(title = title)
      }
    ]

  2. Lapisan Gambar:

    @Composable
    fun Image(modifier: Modifier = Modifier) {
      Image(...)
    }

  3. Lapisan Judul:

    @Composable
    fun Title(
      title: String,
      modifier: Modifier = Modifier
    ) {
      Text(...)
    }


Terjemahan varian dan parameter Figma

Jika komponen Figma memiliki beberapa varian, kode yang dihasilkan akan menyertakan enum untuk setiap properti varian. Nilai di setiap enum varian sesuai dengan nilai properti varian tersebut. Composable menyertakan parameter untuk setiap enum varian.

// Design to select for NewsCard
enum class View {
    HeroItem,
    ArticleItem,
    AudioItem
}

/**
 *   This composable was generated from the UI Package 'news_card'.
 *   Generated code; do not edit directly
 */
@Composable
fun NewsCard(
    modifier: Modifier = Modifier,
    view: View = View.HeroItem,
    onNewsCardTapped: () -> Unit = {},
    thumbnail: Painter,
    headline: String,
    author: String,
    date: String,
    onMenuTapped: () -> Unit = {}
) {
       when (view) {
           View.HeroItem -> TopLevelViewHeroItem(...) {
               ContentViewHeroItem { ... }
           }
           View.ArticleItem -> TopLevelViewArticleItem(...) {
               ContentViewArticleItem { ... }
           }
           View.AudioItem -> TopLevelViewAudioItem(...) {
               ContentViewAudioItem { ... }
           }
       }
   }
}

Setiap parameter konten dan pengendali interaksi komponen Figma diterjemahkan menjadi parameter composable. Composable NewsCard di bawah ini memiliki empat parameter konten (satu gambar dan tiga string) dan dua pengendali interaksi (dua parameter terakhir).

/**
 *   This composable was generated from the UI Package 'news_card'.
 *   Generated code; do not edit directly
 */
@Composable
fun NewsCard(
    modifier: Modifier = Modifier,
    view: View = View.HeroItem,
    thumbnail: Painter,
    headline: String,
    author: String,
    date: String,
    onNewsCardTapped: () -> Unit = {},
    onMenuTapped: () -> Unit = {}
) {...}
