WebGPU 使用入门

如需使用 Jetpack WebGPU，您的项目必须满足以下最低要求：

  • Minimum API Level：需要 Android API 24 (Nougat) 或更高级别。
  • 硬件：后端最好使用支持 Vulkan 1.1 及更高版本的设备。
  • 兼容模式和 OpenGL ES 支持：通过在请求 GPUAdapter 时将标准化的 featureLevel 选项设置为 compatibility，即可在兼容模式下使用 WebGPU。
// Example of requesting an adapter with "compatibility" mode enabled:
val adapter = instance.requestAdapter(
  GPURequestAdapterOptions(featureLevel = FeatureLevel.Compatibility))

安装和设置

前提条件：

Android Studio：从官方网站下载最新版本的 Android Studio，然后按照 Android Studio 安装指南中的说明操作。

创建一个新项目

安装 Android Studio 后，请按照以下步骤设置 WebGPU 项目：

  1. 开始新项目：打开 Android Studio，然后点击 New Project。

  2. 选择模板：在 Android Studio 中选择 Empty Activity 模板，然后点击 Next。

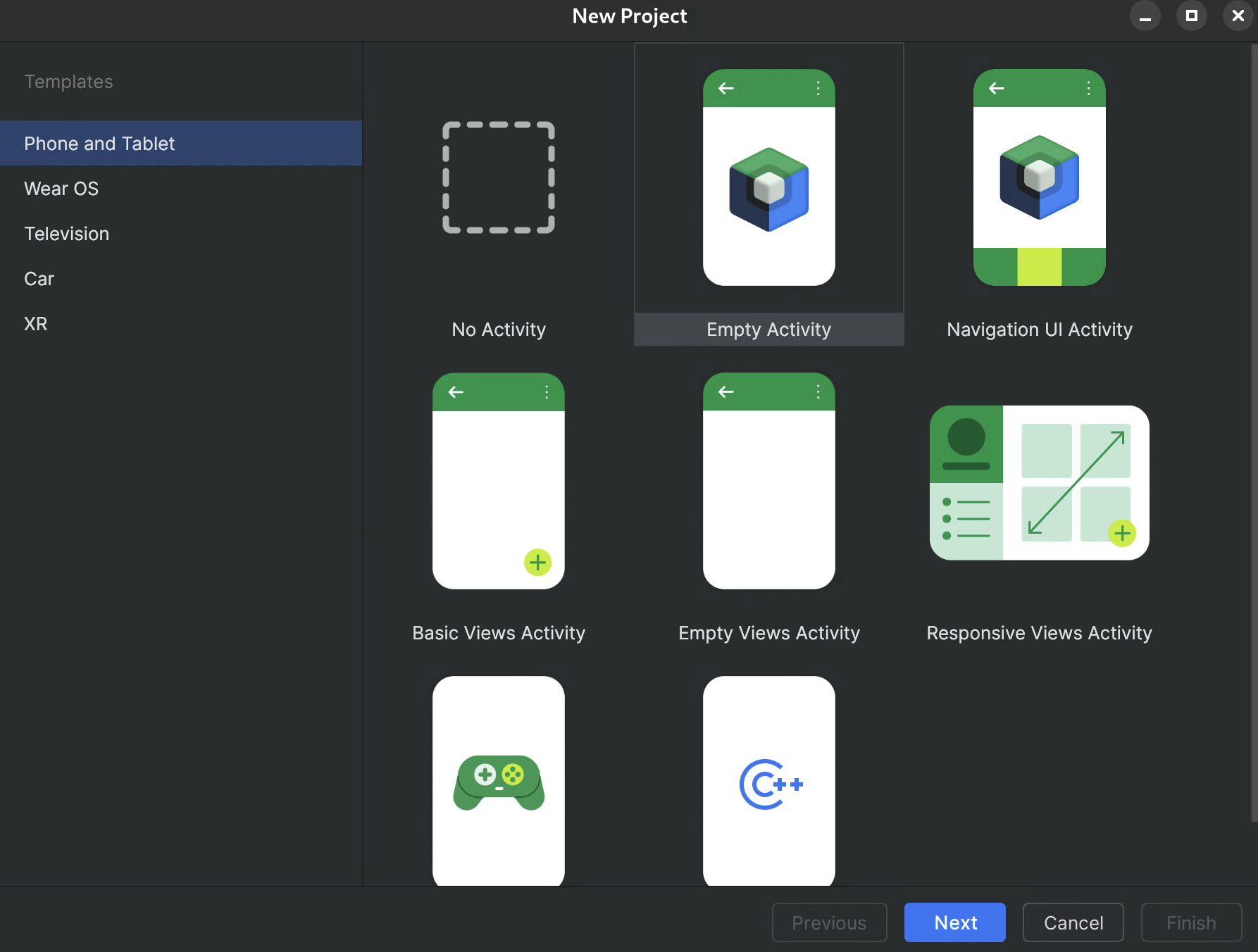

    Android Studio“新建项目”对话框，其中显示了 Studio 将代表您创建的内置 activity 列表。
    图 1. 在 Android Studio 中创建新项目

  3. 配置项目：

    • 名称：为项目命名（例如，“JetpackWebGPUSample”）。
    • Package Name：验证软件包名称是否与您选择的命名空间一致（例如 com.example.webgpuapp）。
    • 语言：选择 Kotlin。
    • Minimum SDK：选择 API 24: Android 7.0 (Nougat) 或更高版本，这是此库的建议设置。
    • Build Configuration Language：建议使用 Kotlin DSL (build.gradle.kts) 进行现代依赖项管理。

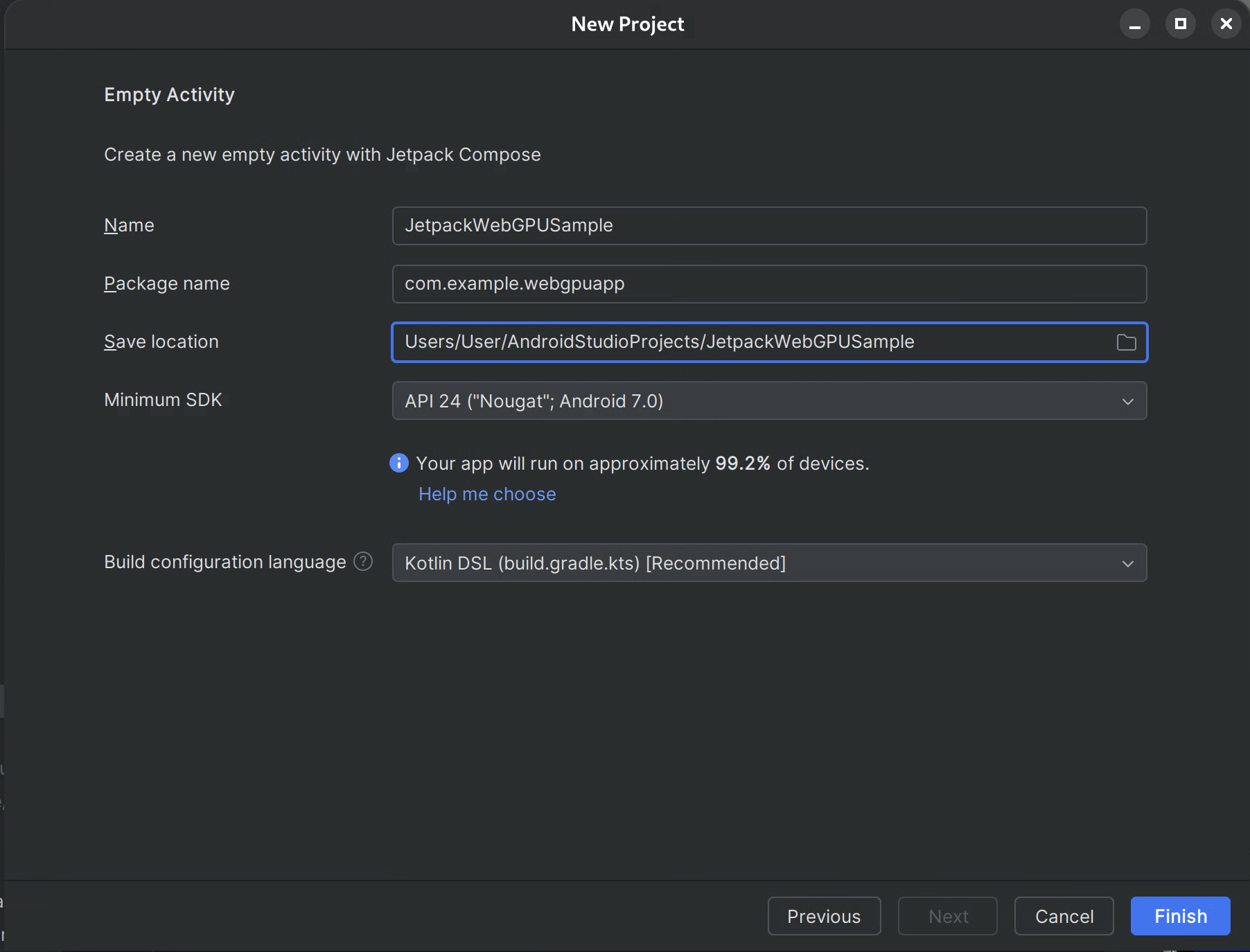

    Android Studio“Empty Activity”对话框，其中包含用于填充新空白 activity 的字段，例如“名称”“软件包名称”“保存位置”和“最低 SDK”。
    图 2. 从空白 activity 开始

  4. 完成：点击 Finish，然后等待 Android Studio 同步您的项目文件。

添加 WebGPU Jetpack 库

androidx.webgpu 库包含 WebGPU NDK .so 库文件以及受管理的接口。

您可以通过更新 build.gradle 并使用 Android Studio 中的“同步项目”按钮将项目与 Gradle 文件同步来更新库版本。

高级架构

Android 应用中的 WebGPU 渲染在专用渲染线程上运行，以保持界面响应速度。

  • 界面层：界面使用 Jetpack Compose 构建。WebGPU 绘制界面使用 AndroidExternalSurface 集成到 Compose 层次结构中。
  • 渲染逻辑：一种专用类（例如，WebGpuRenderer) 负责管理所有 WebGPU 对象并协调渲染循环。
  • 着色器层：存储在 res 或字符串常量中的 WGSL 着色器代码。
高级别架构图，显示了 WebGPU Android 应用中界面线程、专用渲染线程和 GPU 硬件之间的互动。
图 3.Android 上的 WebGPU 高级架构

分步说明：示例应用

本部分将逐步介绍在屏幕上渲染彩色三角形所需的基本步骤，演示核心 WebGPU 工作流。

主要 activity

class MainActivity : ComponentActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContent {
            WebGpuSurface()
        }
    }
}

外部界面可组合项

创建一个名为 WebgpuSurface.kt 的新文件。此可组合项封装了 AndroidExternalSurface，以在 Compose 和渲染器之间提供桥梁。

@Composable
fun WebGpuSurface(modifier: Modifier = Modifier) {
    // Create and remember a WebGpuRenderer instance.
    val renderer = remember { WebGpuRenderer() }
    AndroidExternalSurface(
        modifier = modifier.fillMaxSize(),
    ) {
        // This block is called when the surface is created or resized.
        onSurface { surface, width, height ->
            // Run the rendering logic on a background thread.
            withContext(Dispatchers.Default) {
                try {
                    // Initialize the renderer with the surface
                    renderer.init(surface, width, height)
                    // Render a frame.
                    renderer.render()
                } finally {
                    // Clean up resources when the surface is destroyed.
                    renderer.cleanup()
                }
            }
        }
    }
}

设置渲染器

在 WebGpuRenderer.kt 中创建 WebGpuRenderer 类。此类将负责与 GPU 进行通信的繁重工作。

首先，定义类结构和变量：

class WebGpuRenderer() {
    private lateinit var webGpu: WebGpu
    private lateinit var renderPipeline: GPURenderPipeline
}

初始化：接下来，实现 init 函数以创建 WebGPU 实例并配置界面。此函数由我们之前创建的外部界面可组合函数内的 AndroidExternalSurface 作用域调用。

注意：init 函数使用 createWebGpu（androidx.webgpu.helper 的一部分）这一辅助方法来简化设置。此实用程序会创建 WebGPU 实例、选择适配器并请求设备。

// Inside WebGpuRenderer class
suspend fun init(surface: Surface, width: Int, height: Int) {
    // 1. Create Instance & Device
    webGpu = createWebGpu(surface)
    val device = webGpu.device

    // 2. Setup Pipeline (compile shaders)
    initPipeline(device)

    // 3. Configure the Surface
    webGpu.webgpuSurface.configure(
      GPUSurfaceConfiguration(
        device,
        width,
        height,
        TextureFormat.RGBA8Unorm,
      )
    )
  }

androidx.webgpu 库包含由构建系统自动关联和管理的 JNI 和 .so 文件。辅助方法 createWebGpu 负责加载捆绑的 libwebgpu_c_bundled.so。

流水线设置

现在，我们已经有了设备，接下来需要告知 GPU 如何绘制三角形。 为此，我们创建了一个包含着色器代码（以 WGSL 编写）的“流水线”。

将此私有辅助函数添加到 WebGpuRenderer 类中，以编译着色器并创建渲染流水线。

// Inside WebGpuRenderer class
private fun initPipeline(device: GPUDevice) {
    val shaderCode = """
        @vertex fn vs_main(@builtin(vertex_index) vertexIndex : u32) ->
        @builtin(position) vec4f {
            const pos = array(vec2f(0.0, 0.5), vec2f(-0.5, -0.5), vec2f(0.5, -0.5));
            return vec4f(pos[vertexIndex], 0, 1);
        }
        @fragment fn fs_main() -> @location(0) vec4f {
            return vec4f(1, 0, 0, 1);
        }
    """

    // Create Shader Module
    val shaderModule = device.createShaderModule(
      GPUShaderModuleDescriptor(shaderSourceWGSL = GPUShaderSourceWGSL(shaderCode))
    )

    // Create Render Pipeline
    renderPipeline = device.createRenderPipeline(
      GPURenderPipelineDescriptor(
        vertex = GPUVertexState(
          shaderModule,
        ), fragment = GPUFragmentState(
          shaderModule, targets = arrayOf(GPUColorTargetState(TextureFormat.RGBA8Unorm))
        ), primitive = GPUPrimitiveState(PrimitiveTopology.TriangleList)
      )
    )
  }

绘制帧

准备好流水线后，我们现在可以实现渲染函数了。此函数从屏幕获取下一个可用的纹理，记录绘制命令，并将其提交给 GPU。

将此方法添加到 WebGpuRenderer 类中：

// Inside WebGpuRenderer class
fun render() {
    if (!::webGpu.isInitialized) {
      return
    }

    val gpu = webGpu

    // 1. Get the next available texture from the screen
    val surfaceTexture = gpu.webgpuSurface.getCurrentTexture()

    // 2. Create a command encoder
    val commandEncoder = gpu.device.createCommandEncoder()

    // 3. Begin a render pass (clearing the screen to blue)
    val renderPass = commandEncoder.beginRenderPass(
      GPURenderPassDescriptor(
        colorAttachments = arrayOf(
          GPURenderPassColorAttachment(
            GPUColor(0.0, 0.0, 0.5, 1.0),
            surfaceTexture.texture.createView(),
            loadOp = LoadOp.Clear,
            storeOp = StoreOp.Store,
          )
        )
      )
    )

    // 4. Draw
    renderPass.setPipeline(renderPipeline)
    renderPass.draw(3) // Draw 3 vertices
    renderPass.end()

    // 5. Submit and Present
    gpu.device.queue.submit(arrayOf(commandEncoder.finish()))
    gpu.webgpuSurface.present()
  }

资源清理

实现清理函数，该函数由 WebGpuSurface 在 surface 被销毁时调用。

// Inside WebGpuRenderer class
fun cleanup() {
    if (::webGpu.isInitialized) {
      webGpu.close()
    }
  }

呈现的输出

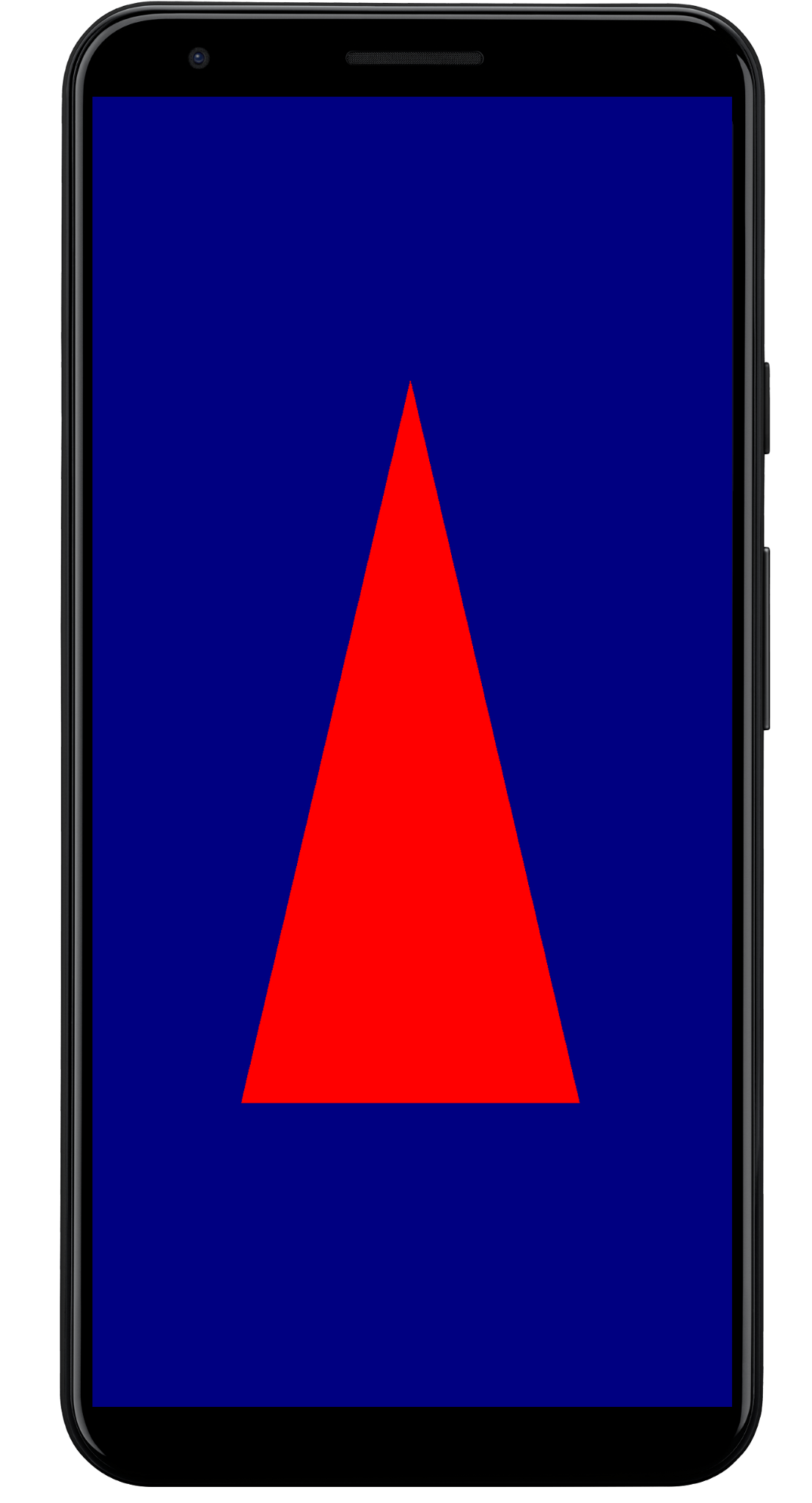

一张 Android 手机屏幕的屏幕截图，显示了 WebGPU 应用的输出：一个实心红色三角形，居中显示在深蓝色背景上。
图 4.示例 WebGPU 应用的渲染输出，显示一个红色三角形

示例应用结构

最好将渲染实现与界面逻辑分离，如示例应用所用的结构：

app/src/main/
├── java/com/example/app/
│   ├── MainActivity.kt       // Entry point
│   ├── WebGpuSurface.kt      // Composable Surface
│   └── WebGpuRenderer.kt     // Pure WebGPU logic
  • MainActivity.kt：应用入口点。它将内容设置为 WebGpuSurface 可组合项。
  • WebGpuSurface.kt：使用 [AndroidExternalSurface](/reference/kotlin/androidx/compose/foundation/package-summary#AndroidExternalSurface(androidx.compose.ui.Modifier,kotlin.Boolean,androidx.compose.ui.unit.IntSize,androidx.compose.foundation.AndroidExternalSurfaceZOrder,kotlin.Boolean,kotlin.Function1)) 定义界面组件。它管理 Surface 生命周期范围，在 surface 准备就绪时初始化渲染器，并在其销毁时进行清理。
  • WebGpuRenderer.kt：封装了所有特定于 WebGPU 的逻辑（设备创建、流水线设置）。它与界面分离，仅接收绘制所需的 [Surface](/reference/android/view/Surface.html) 和尺寸。

生命周期和资源管理

生命周期管理由 Jetpack Compose 中的 [AndroidExternalSurface](/reference/kotlin/androidx/compose/foundation/package-summary#AndroidExternalSurface(androidx.compose.ui.Modifier,kotlin.Boolean,androidx.compose.ui.unit.IntSize,androidx.compose.foundation.AndroidExternalSurfaceZOrder,kotlin.Boolean,kotlin.Function1)) 提供的 Kotlin 协程作用域处理。

  • 界面创建：在 onSurface lambda 块的开头初始化 Device 和 Surface 配置。当 Surface 可用时，此代码会立即运行。
  • Surface 销毁：当用户离开或 Surface 被系统销毁时，系统会取消 lambda 块。执行 finally 代码块，调用 renderer.cleanup() 以防止内存泄漏。
  • 调整大小：如果界面尺寸发生变化，AndroidExternalSurface 可能会重新启动块或直接处理更新（具体取决于配置），因此渲染器始终会写入有效的缓冲区。

调试和验证

WebGPU 具有旨在验证输入结构和捕获运行时错误的机制。

  • Logcat：验证错误会输出到 Android Logcat。
  • 错误范围：您可以通过将 GPU 命令封装在 [device.pushErrorScope()](/reference/kotlin/androidx/webgpu/GPUDevice#pushErrorScope(kotlin.Int)) 和 device.popErrorScope() 块中来捕获特定错误。
device.pushErrorScope(ErrorFilter.Validation)
// ... potentially incorrect code ...
device.popErrorScope { status, type, message ->
    if (status == PopErrorScopeStatus.Success && type != ErrorType.NoError) {
        Log.e("WebGPU", "Validation Error: $message")
    }
}

性能提示

在 WebGPU 中进行编程时，请考虑以下事项，以避免出现性能瓶颈：

  • 避免每帧创建对象：在应用设置期间实例化管道 (GPURenderPipeline)、绑定组布局和着色器模块一次，以最大限度地提高重用率。
  • 优化缓冲区使用情况：通过 GPUQueue.writeBuffer 更新现有 GPUBuffers 的内容，而不是每帧都创建新的缓冲区。
  • 尽量减少状态变化：将共享同一流水线的绘制调用和绑定组分组，以尽量减少驱动程序开销并提高渲染效率。
