Tata letak kanonis

Tata letak kanonis adalah tata letak serbaguna yang telah terbukti dan memberikan pengalaman pengguna yang optimal di berbagai faktor bentuk.

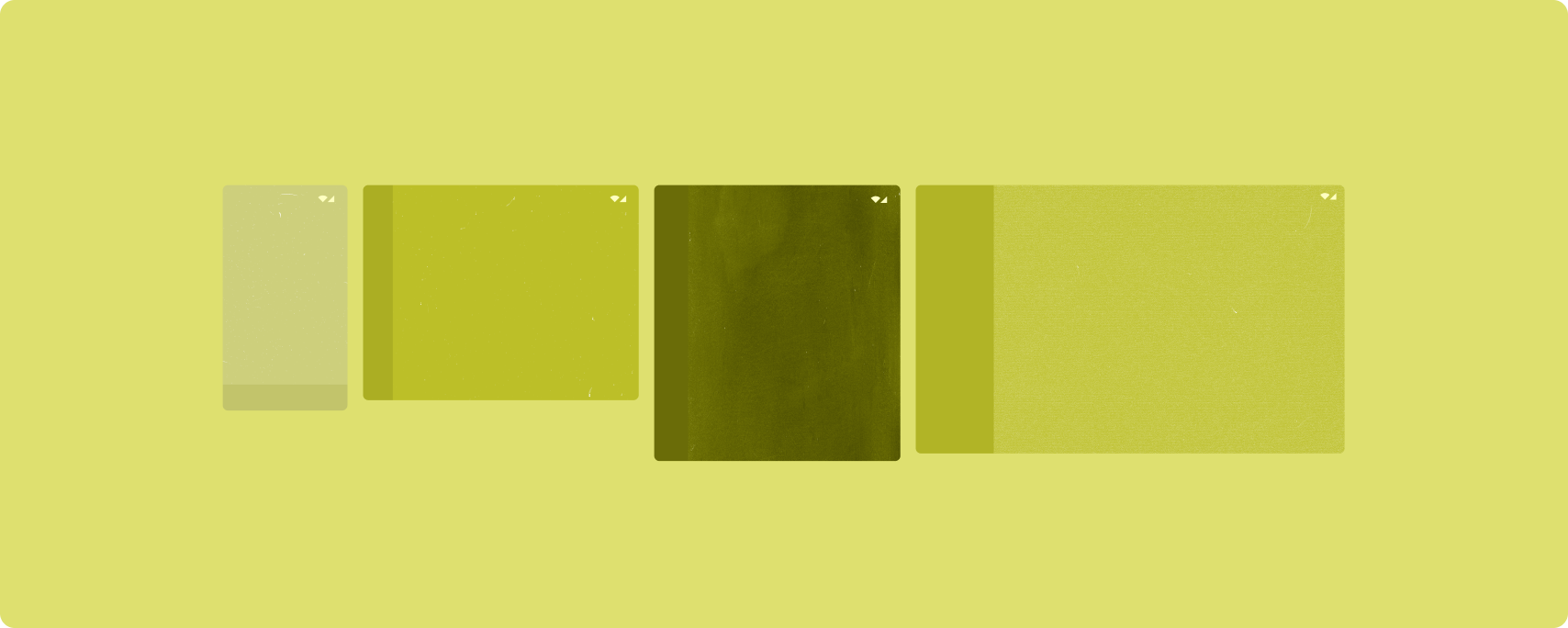

Penggambaran perangkat layar besar yang menampilkan tata letak kanonis.

Tata letak kanonis mendukung ponsel layar kecil serta tablet, perangkat foldable, dan perangkat ChromeOS. Tata letak yang terinspirasi dari panduan Desain Material ini tidak hanya estetik, tetapi juga memiliki berbagai fungsi.

Framework Android mencakup komponen khusus yang membuat penerapan tata letak menjadi mudah dan andal.

Tata letak kanonis menciptakan UI yang menarik dan meningkatkan produktivitas yang menjadi dasar dari aplikasi yang hebat.

Detail daftar

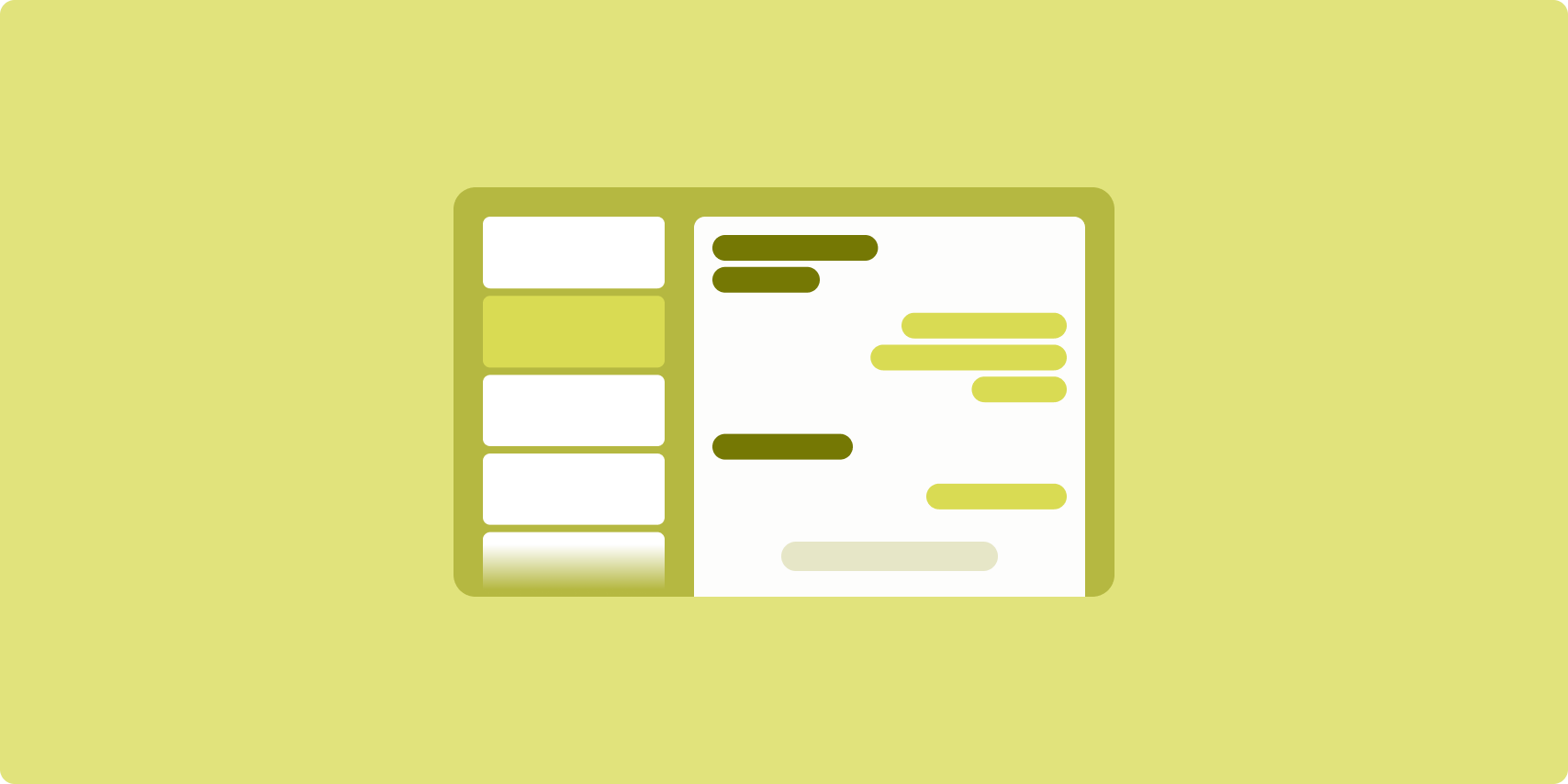

Wireframe dari tata letak detail daftar.

Tata letak detail daftar memungkinkan pengguna menjelajahi daftar item yang berisi deskripsi, penjelasan, atau informasi tambahan lainnya—detail item.

Tata letak ini membagi jendela aplikasi menjadi dua panel berdampingan: satu untuk daftar, satu untuk detail. Pengguna memilih item dari daftar untuk menampilkan detail item. Deep link dalam detail akan menampilkan konten tambahan di panel detail.

Tampilan lebar yang diperluas (lihat Menggunakan class ukuran jendela) memuat daftar dan detail secara bersamaan. Pilihan item daftar akan memperbarui panel detail untuk menampilkan konten terkait untuk item yang dipilih.

Tampilan dengan lebar sedang dan rapat menampilkan daftar atau detail, bergantung pada interaksi pengguna dengan aplikasi. Jika hanya daftar yang terlihat, pemilihan item daftar akan menampilkan detail di tempat daftar tersebut. Jika hanya detail yang terlihat, menekan tombol kembali akan menampilkan ulang daftar.

Perubahan konfigurasi seperti perubahan orientasi perangkat atau perubahan ukuran jendela aplikasi dapat mengubah class ukuran jendela layar. Tata letak daftar‑detail akan memberikan respons yang sesuai guna mempertahankan status aplikasi:

Jika tampilan lebar yang diperluas yang menampilkan panel daftar dan detail dipersempit ke sedang atau rapat, panel detail akan tetap terlihat dan panel daftar disembunyikan
Jika tampilan lebar sedang atau rapat hanya menampilkan panel detail dan class ukuran jendela diperlebar ke tampilan diperluas, daftar dan detail akan ditampilkan secara bersamaan, dan daftar akan menunjukkan jika item yang sesuai dengan konten di panel detail dipilih
Jika tampilan lebar sedang atau rapat hanya menampilkan panel daftar dan diperlebar ke tampilan diperluas, daftar dan panel detail placeholder akan ditampilkan secara bersamaan

Tata letak daftar-detail cocok untuk aplikasi pesan, pengelola kontak, browser media interaktif, atau aplikasi apa pun yang kontennya dapat diatur sebagai daftar item yang menampilkan informasi tambahan.

Gambar 1. Aplikasi pesan yang menampilkan daftar percakapan dan detail percakapan yang dipilih.

Implementasi

Paradigma deklaratif Compose mendukung logika class ukuran jendela yang menentukan apakah akan menampilkan panel daftar dan detail secara bersamaan (jika class ukuran jendela lebar diperluas) atau hanya panel daftar atau detail (jika class ukuran jendela lebar sedang atau rapat).

Untuk memastikan aliran data searah, angkat semua status, termasuk class ukuran jendela saat ini dan detail item daftar yang dipilih (jika ada), sehingga semua composable memiliki akses ke data dan dapat merender dengan benar.

Saat hanya menampilkan panel detail di ukuran jendela kecil, tambahkan BackHandler untuk menghilangkan panel detail dan hanya menampilkan panel daftar. BackHandler bukan bagian dari navigasi aplikasi secara keseluruhan karena pengendali bergantung pada class ukuran jendela dan status detail yang dipilih.

ListDetailPaneScaffold adalah composable tingkat tinggi yang menyederhanakan penerapan tata letak daftar-detail. Tata letak ini secara otomatis menangani logika panel berdasarkan class ukuran jendela dan mendukung navigasi antar-panel.

Berikut adalah implementasi minimal menggunakan ListDetailPaneScaffold:

@OptIn(ExperimentalMaterial3AdaptiveApi::class)
@Composable
fun MyListDetailPaneScaffold() {
    val navigator = rememberListDetailPaneScaffoldNavigator()
    ListDetailPaneScaffold(
        directive = navigator.scaffoldDirective,
        value = navigator.scaffoldValue,
        listPane = {
            // Listing Pane
        },
        detailPane = {
            // Details Pane
        }
    )
}CanonicalLayoutSamples.kt

Berikut adalah komponen utama dalam contoh ini:

rememberListDetailPaneScaffoldNavigator: Membuat navigator untuk mengelola navigasi antara panel daftar dan detail.
listPane: Menampilkan daftar item.
detailPane: Menampilkan konten item yang dipilih.

Untuk contoh implementasi mendetail, lihat:

Panduan developer Membangun tata letak daftar-detail
Contoh list-detail-compose

Feed

Wireframe dari tata letak feed.

Tata letak feed mengatur elemen konten yang setara dalam petak yang dapat dikonfigurasi agar konten dalam jumlah besar dapat dilihat dengan cepat dan nyaman.

Ukuran dan posisi membentuk hubungan di antara elemen konten.

Grup konten dibuat dengan membuat elemen berukuran sama dan memosisikannya bersama-sama. Perhatian akan tertuju pada elemen jika dibuat lebih besar dari elemen di dekatnya.

Kartu dan daftar adalah komponen umum tata letak feed.

Tata letak feed mendukung tampilan untuk hampir semua ukuran karena petak dapat beradaptasi dari satu kolom scroll ke feed konten scroll multi-kolom.

Tata letak feed sangat cocok untuk aplikasi berita dan media sosial.

Gambar 2. Aplikasi media sosial yang menampilkan postingan dalam bentuk kartu dengan berbagai ukuran.

Implementasi

A feed consists of a large number of content elements in a vertical scrolling container laid out in a grid. Lazy lists efficiently render a large number of items in columns or rows. Lazy grids render items in grids, supporting configuration of the item sizes and spans.

Configure the columns of the grid layout based on the available display area to set the minimum allowable width for grid items. When defining grid items, adjust column spans to emphasize some items over others.

For section headers, dividers, or other items designed to occupy the full width of the feed, use maxLineSpan to take up the full width of the layout.

On compact-width displays that don't have enough space to show more than one column, LazyVerticalGrid behaves just like a LazyColumn.

Here is a minimal implementation using LazyVerticalGrid:

@Composable
fun MyFeed(names: List<String>) {
    LazyVerticalGrid(
        // GridCells.Adaptive automatically adapts column count based on available width
        columns = GridCells.Adaptive(minSize = 180.dp),
    ) {
        items(names) { name ->
            Text(name)
        }
    }
}CanonicalLayoutSamples.kt

The key to an adaptive feed is the columns configuration. GridCells.Adaptive(minSize = 180.dp) creates a grid where each column is at least 180.dp wide. The grid then displays as many columns as can fit in the available space.

For an example implementation, see the Feed with Compose sample.

Panel pendukung

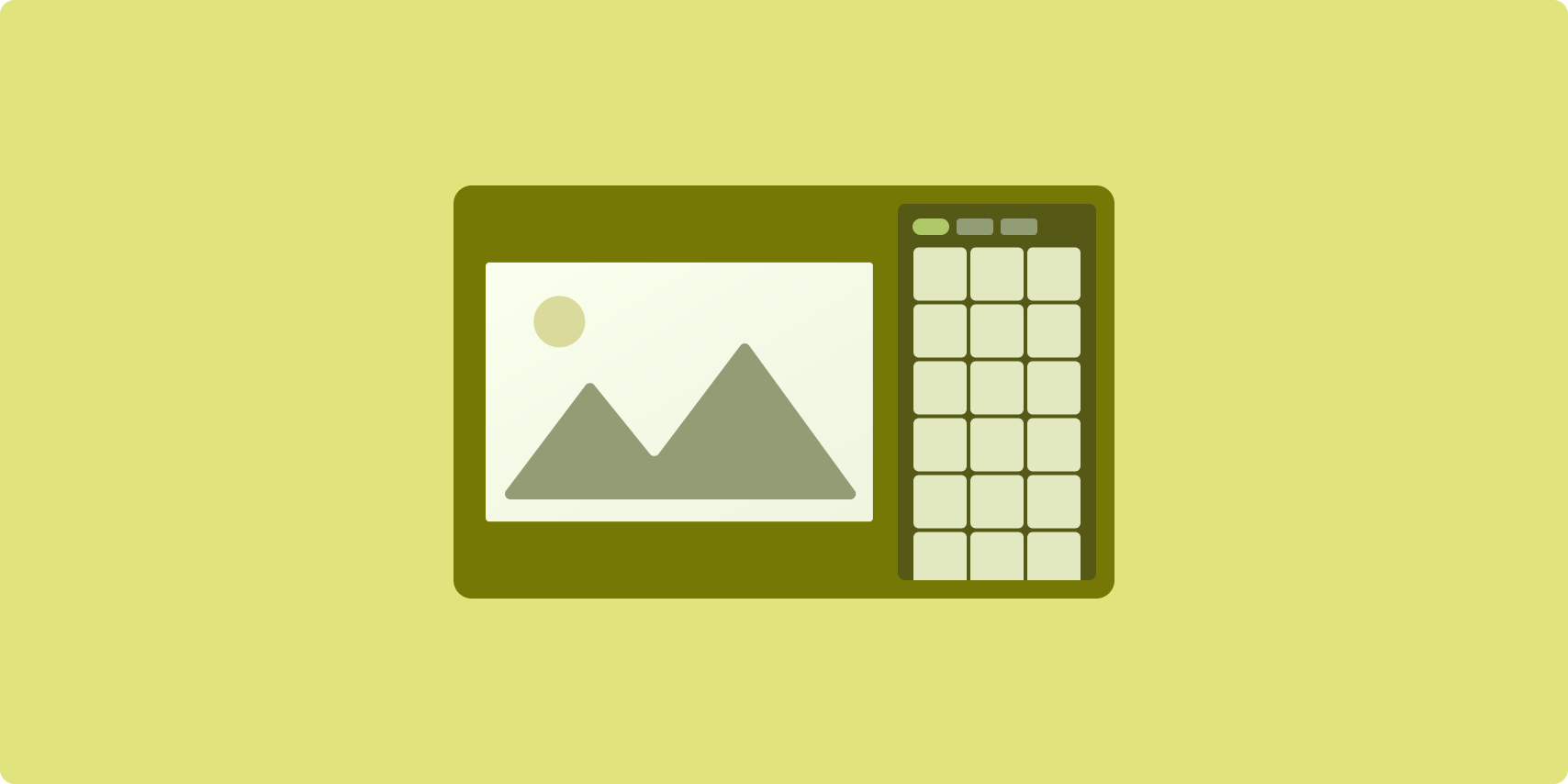

Wireframe tata letak panel pendukung.

Tata letak panel pendukung mengatur konten aplikasi ke dalam area tampilan utama dan sekunder.

Area tampilan utama mengisi sebagian besar jendela aplikasi (biasanya sekitar dua pertiga) dan berisi konten utama. Area tampilan sekunder adalah panel yang mengisi sisa jendela aplikasi dan menampilkan konten yang mendukung konten utama.

Tata letak panel pendukung berfungsi dengan baik pada tampilan lebar yang diperluas (lihat Menggunakan class ukuran jendela) dalam orientasi lanskap. Tampilan dengan lebar sedang atau rapat mendukung penayangan area tampilan utama dan sekunder jika konten dapat disesuaikan dengan ruang tampilan yang lebih sempit, atau jika konten tambahan pada awalnya dapat disembunyikan di bagian bawah atau samping yang dapat diakses dengan kontrol seperti menu atau tombol.

Tata letak panel pendukung berbeda dengan tata letak detail daftar jika dilihat dari hubungannya dengan konten utama dan sekunder. Konten panel sekunder hanya bermanfaat jika memiliki keterkaitan dengan konten utama; misalnya, jendela alat panel pendukung tidak akan berfungsi jika digunakan sendiri. Namun, konten tambahan di panel detail pada tata letak daftar-detail tetap bermanfaat meskipun tanpa konten utama, misalnya, deskripsi produk dari listingan produk.

Kasus penggunaan untuk panel pendukung meliputi:

Aplikasi produktivitas: Dokumen atau spreadsheet disertai dengan komentar dari pengulas di panel pendukung
Aplikasi media: Video streaming yang dilengkapi dengan daftar video terkait di panel pendukung, atau penggambaran album musik yang dilengkapi dengan playlist
Alat dan setelan: Alat pengeditan media dengan palet, efek, dan setelan lainnya di panel pendukung

Gambar 3. Aplikasi belanja dengan deskripsi produk di panel pendukung.

Implementasi

Compose mendukung logika class ukuran jendela yang memungkinkan Anda menentukan apakah akan menampilkan konten utama dan konten pendukung secara bersamaan atau menempatkan konten pendukung di lokasi alternatif.

Angkat semua status, termasuk class ukuran jendela saat ini dan informasi yang terkait dengan data di konten utama dan konten pendukung.

Untuk tampilan lebar rapat, tempatkan konten pendukung di bawah konten utama atau di dalam sheet bawah. Untuk lebar sedang dan diperluas, tempatkan konten pendukung di samping konten utama, berukuran tepat berdasarkan konten dan ruang yang tersedia. Untuk lebar sedang, bagi ruang tampilan secara merata antara konten utama dan pendukung. Untuk lebar yang diperluas, alokasikan 70% ruang untuk konten utama, 30% untuk konten pendukung.

SupportingPaneScaffold adalah composable tingkat tinggi yang menyederhanakan penerapan tata letak panel pendukung. Composable otomatis menangani logika panel berdasarkan class ukuran jendela, menampilkan panel secara berdampingan di layar besar atau menyembunyikan panel pendukung di layar kecil. SupportingPaneScaffold juga mendukung navigasi antar-panel.

Berikut adalah implementasi minimal:

@OptIn(ExperimentalMaterial3AdaptiveApi::class)
@Composable
fun MySupportingPaneScaffold() {
    // Creates and remembers a navigator to control pane visibility and navigation
    val navigator = rememberSupportingPaneScaffoldNavigator()
    SupportingPaneScaffold(
        // Directive and value help control pane visibility based on screen size and state
        directive = navigator.scaffoldDirective,
        value = navigator.scaffoldValue,
        mainPane = {
            // Main Pane for the primary content
        },
        supportingPane = {
            //Supporting Pane for supplementary content
        }
    )
}CanonicalLayoutSamples.kt

Komponen utama dalam contoh:

rememberSupportingPaneScaffoldNavigator: Composable yang membuat navigator untuk mengelola visibilitas panel (misalnya, menyembunyikan atau menampilkan panel pendukung di layar ringkas)
mainPane: Composable yang menampilkan konten utama
supportingPane: Composable yang menampilkan konten tambahan

Untuk contoh implementasi mendetail, lihat:
