กราฟิกในการเขียน

แอปจำนวนมากจำเป็นต้องควบคุมสิ่งที่วาดบนหน้าจอได้อย่างแม่นยำ ซึ่งอาจเป็นเพียงการวางกล่องหรือวงกลมบนหน้าจอในตำแหน่งที่เหมาะสม หรืออาจเป็นการจัดเรียงองค์ประกอบกราฟิกอย่างละเอียดในสไตล์ต่างๆ มากมาย

การวาดพื้นฐานด้วยตัวปรับแต่งและ DrawScope

วิธีหลักในการวาดสิ่งต่างๆ ที่กำหนดเองใน Compose คือการใช้ตัวปรับแต่ง เช่น Modifier.drawWithContent, Modifier.drawBehind และ Modifier.drawWithCache

ตัวอย่างเช่น หากต้องการวาดสิ่งต่างๆ ไว้ด้านหลัง Composable คุณสามารถใช้ตัวปรับแต่ง drawBehind เพื่อเริ่มเรียกใช้คำสั่งการวาดได้ดังนี้

Spacer(
    modifier = Modifier
        .fillMaxSize()
        .drawBehind {
            // this = DrawScope
        }
)
CanvasSnippets.kt

หากต้องการเพียง Composable ที่วาดได้ คุณสามารถใช้ Canvas Composable Composable Canvas เป็น Wrapper ที่สะดวกสำหรับ Modifier.drawBehind คุณวาง Canvas ในเลย์เอาต์ในลักษณะเดียวกับที่คุณทำกับองค์ประกอบ UI อื่นๆ ของ Compose ภายใน Canvas คุณสามารถวาดองค์ประกอบต่างๆ ได้โดยควบคุมสไตล์และตำแหน่งได้อย่างแม่นยำ

ตัวปรับแต่งการวาดทั้งหมดจะแสดง DrawScope ซึ่งเป็นสภาพแวดล้อมการวาดที่กำหนดขอบเขต ที่รักษาสถานะของตัวเอง ซึ่งจะช่วยให้คุณตั้งค่าพารามิเตอร์สำหรับกลุ่มองค์ประกอบกราฟิกได้ DrawScope มีฟิลด์ที่มีประโยชน์หลายรายการ เช่น size ซึ่งเป็นออบเจ็กต์ Size ที่ระบุขนาดปัจจุบันของ DrawScope

หากต้องการวาดสิ่งต่างๆ คุณสามารถใช้ฟังก์ชันการวาดหลายฟังก์ชันใน DrawScope ตัวอย่างเช่น โค้ดต่อไปนี้จะวาดสี่เหลี่ยมผืนผ้าที่มุมซ้ายบนของหน้าจอ

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    drawRect(
        color = Color.Magenta,
        size = canvasQuadrantSize
    )
}
CanvasSnippets.kt

สี่เหลี่ยมผืนผ้าสีชมพูวาดบนพื้นหลังสีขาวซึ่งกินพื้นที่ 1 ใน 4 ของหน้าจอ
รูปที่ 1. สี่เหลี่ยมผืนผ้าที่วาดโดยใช้ Canvas ใน Compose

ดูข้อมูลเพิ่มเติมเกี่ยวกับตัวปรับแต่งการวาดต่างๆ ได้ในเอกสารประกอบตัวปรับแต่งกราฟิก

ระบบพิกัด

หากต้องการวาดสิ่งต่างๆ บนหน้าจอ คุณต้องทราบออฟเซ็ต (x และ y) และขนาดของรายการ เมธอดการวาดหลายรายการใน DrawScope จะมีค่าพารามิเตอร์เริ่มต้นสำหรับตำแหน่งและขนาด ซึ่งระบุโดย ค่าพารามิเตอร์เริ่มต้น โดยทั่วไปพารามิเตอร์เริ่มต้นจะวางรายการไว้ที่จุด [0, 0] บน Canvas และระบุ size เริ่มต้นที่เติมพื้นที่การวาดทั้งหมด ดังเช่นในตัวอย่างด้านบน คุณจะเห็นว่าสี่เหลี่ยมผืนผ้าอยู่ในตำแหน่งด้านซ้ายบน หากต้องการปรับขนาดและตำแหน่งของรายการ คุณต้องทำความเข้าใจระบบพิกัดใน Compose

จุดเริ่มต้นของระบบพิกัด ([0,0]) อยู่ที่พิกเซลซ้ายสุดบนสุดในพื้นที่การวาด x จะเพิ่มขึ้นเมื่อเคลื่อนไปทางขวา และ y จะเพิ่มขึ้นเมื่อเคลื่อนลง

ตารางกริดที่แสดงระบบพิกัดซึ่งแสดงด้านซ้ายบน [0, 0] และด้านขวาล่าง [ความกว้าง, ความสูง]
รูปที่ 2. ระบบพิกัดการวาด / ตารางกริดสำหรับการวาด

ตัวอย่างเช่น หากต้องการวาดเส้นทแยงมุมจากมุมขวาบนของ พื้นที่ Canvas ไปยังมุมซ้ายล่าง คุณสามารถใช้ DrawScope.drawLine() และระบุออฟเซ็ตเริ่มต้นและสิ้นสุดด้วย ตำแหน่ง x และ y ที่เกี่ยวข้องได้ดังนี้

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasWidth = size.width
    val canvasHeight = size.height
    drawLine(
        start = Offset(x = canvasWidth, y = 0f),
        end = Offset(x = 0f, y = canvasHeight),
        color = Color.Blue
    )
}
CanvasSnippets.kt

การเปลี่ยนรูปแบบพื้นฐาน

DrawScope มีการเปลี่ยนรูปแบบเพื่อเปลี่ยนตำแหน่งหรือวิธีเรียกใช้คำสั่งการวาด

สเกล

ใช้ DrawScope.scale() เพื่อเพิ่มขนาดของการดำเนินการวาดตามปัจจัย การดำเนินการต่างๆ เช่น scale() จะมีผลกับการดำเนินการวาดทั้งหมดภายในแลมบ์ดาที่เกี่ยวข้อง ตัวอย่างเช่น โค้ดต่อไปนี้จะเพิ่ม scaleX 10 เท่าและ scaleY 15 เท่า

Canvas(modifier = Modifier.fillMaxSize()) {
    scale(scaleX = 10f, scaleY = 15f) {
        drawCircle(Color.Blue, radius = 20.dp.toPx())
    }
}
CanvasSnippets.kt

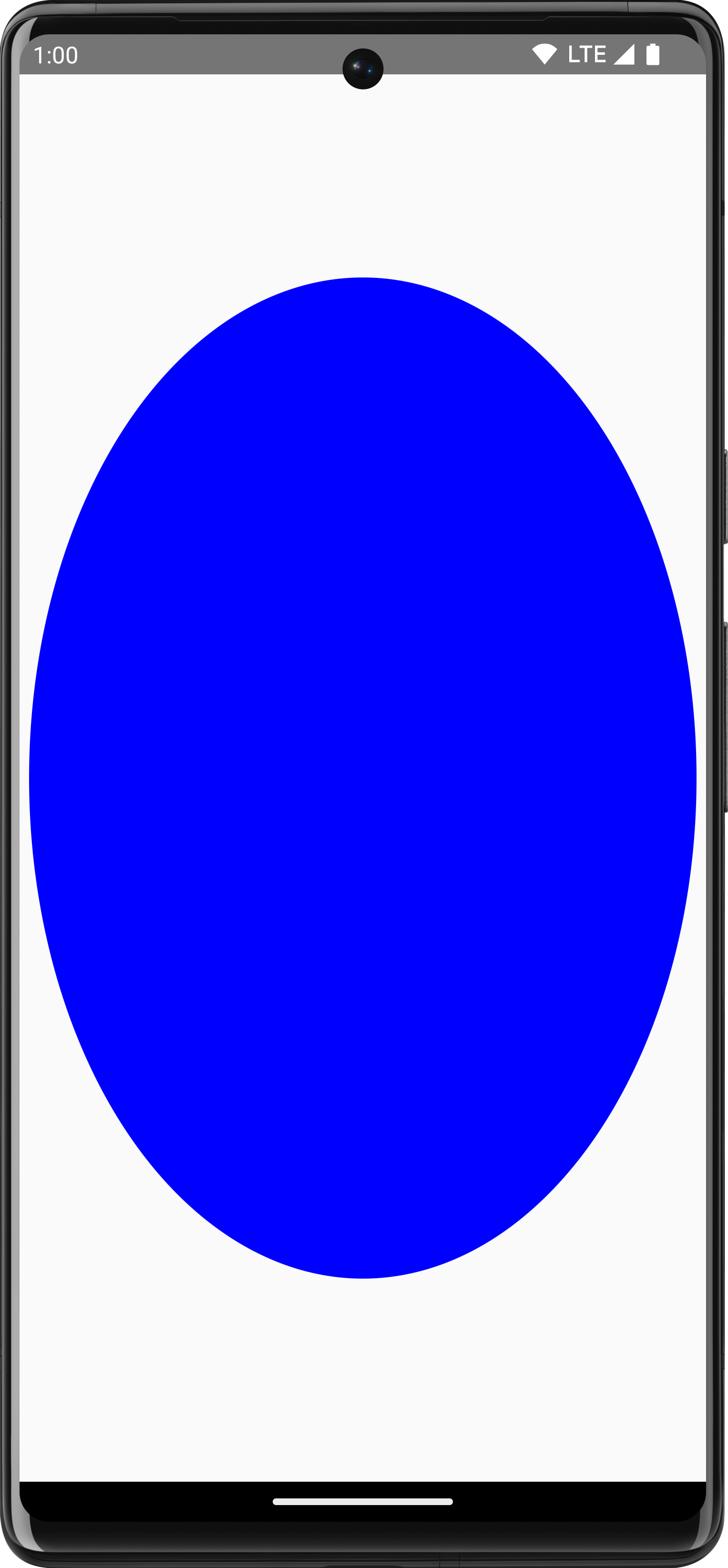

วงกลมที่ปรับขนาดไม่สม่ำเสมอ
รูปที่ 3 การใช้การดำเนินการสเกลกับวงกลมบน Canvas

แปล

ใช้ DrawScope.translate() เพื่อย้ายการดำเนินการวาดขึ้น ลง ซ้าย หรือขวา ตัวอย่างเช่น โค้ดต่อไปนี้จะย้ายการวาดไปทางขวา 100 พิกเซลและขึ้น 300 พิกเซล

Canvas(modifier = Modifier.fillMaxSize()) {
    translate(left = 100f, top = -300f) {
        drawCircle(Color.Blue, radius = 200.dp.toPx())
    }
}
CanvasSnippets.kt

วงกลมที่เลื่อนออกจากจุดกึ่งกลาง
รูปที่ 4 การใช้การดำเนินการแปลกับวงกลมบน Canvas

หมุน

ใช้ DrawScope.rotate() เพื่อหมุนการดำเนินการวาดรอบจุดหมุน ตัวอย่างเช่น โค้ดต่อไปนี้จะหมุนสี่เหลี่ยมผืนผ้า 45 องศา

Canvas(modifier = Modifier.fillMaxSize()) {
    rotate(degrees = 45F) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

โทรศัพท์ที่มีสี่เหลี่ยมผืนผ้าหมุน 45 องศาอยู่ตรงกลางหน้าจอ
รูปที่ 5 เราใช้ rotate() เพื่อใช้การหมุนกับขอบเขตการวาดปัจจุบัน ซึ่งจะหมุนสี่เหลี่ยมผืนผ้า 45 องศา

ส่วนที่เว้นไว้

ใช้ DrawScope.inset() เพื่อปรับพารามิเตอร์เริ่มต้นของ current DrawScope โดยจะเปลี่ยนขอบเขตการวาดและแปลการวาด ตามนั้น:

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    inset(horizontal = 50f, vertical = 30f) {
        drawRect(color = Color.Green, size = canvasQuadrantSize)
    }
}
CanvasSnippets.kt

โค้ดนี้จะเพิ่มระยะห่างจากขอบให้กับคำสั่งการวาดได้อย่างมีประสิทธิภาพ

สี่เหลี่ยมผืนผ้าที่มีการเว้นที่ว่างรอบด้าน
รูปที่ 6 การใช้ส่วนที่เว้นไว้กับคำสั่งการวาด

การเปลี่ยนรูปแบบหลายรายการ

หากต้องการใช้การเปลี่ยนรูปแบบหลายรายการกับการวาด ให้ใช้ฟังก์ชัน DrawScope.withTransform() ซึ่งจะสร้างและ ใช้การเปลี่ยนรูปแบบเดียวที่รวมการเปลี่ยนแปลงทั้งหมดที่คุณต้องการ การใช้ withTransform() มีประสิทธิภาพมากกว่าการเรียกใช้การเปลี่ยนรูปแบบแต่ละรายการแบบซ้อนกัน เนื่องจากระบบจะดำเนินการเปลี่ยนรูปแบบทั้งหมดพร้อมกันในการดำเนินการเดียว แทนที่ Compose จะต้องคำนวณและบันทึกการเปลี่ยนรูปแบบที่ซ้อนกันแต่ละรายการ

ตัวอย่างเช่น โค้ดต่อไปนี้จะใช้ทั้งการแปลและการหมุนกับสี่เหลี่ยมผืนผ้า

Canvas(modifier = Modifier.fillMaxSize()) {
    withTransform({
        translate(left = size.width / 5F)
        rotate(degrees = 45F)
    }) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

โทรศัพท์ที่มีสี่เหลี่ยมผืนผ้าหมุนแล้วเลื่อนไปด้านข้างของหน้าจอ
รูปที่ 7 ใช้ withTransform เพื่อใช้ทั้งการหมุนและการแปล โดยจะหมุนสี่เหลี่ยมผืนผ้าและเลื่อนไปทางซ้าย

การดำเนินการวาดทั่วไป

วาดข้อความ

หากต้องการวาดข้อความใน Compose โดยทั่วไปคุณสามารถใช้ Composable Text อย่างไรก็ตาม หากคุณอยู่ใน DrawScope หรือต้องการวาดข้อความด้วยตนเองพร้อม การปรับแต่ง คุณสามารถใช้ DrawScope.drawText() เมธอด

หากต้องการวาดข้อความ ให้สร้าง TextMeasurer โดยใช้ rememberTextMeasurer แล้วเรียกใช้ drawText ด้วยตัววัด

val textMeasurer = rememberTextMeasurer()

Canvas(modifier = Modifier.fillMaxSize()) {
    drawText(textMeasurer, "Hello")
}
CanvasSnippets.kt

แสดงคำว่า "Hello" ที่วาดใน Canvas
รูปที่ 8 การวาดข้อความบน Canvas

วัดขนาดข้อความ

การวาดข้อความจะทำงานแตกต่างจากคำสั่งการวาดอื่นๆ เล็กน้อย โดยปกติคุณจะระบุขนาด (ความกว้างและความสูง) ให้กับคำสั่งการวาดเพื่อวาดรูปร่าง/รูปภาพ แต่สำหรับข้อความ จะมีพารามิเตอร์บางอย่างที่ควบคุมขนาดของข้อความที่แสดงผล เช่น ขนาดแบบอักษร แบบอักษร ตัวเชื่อม และระยะห่างระหว่างตัวอักษร

เมื่อใช้ Compose คุณสามารถใช้ TextMeasurer เพื่อเข้าถึงขนาดที่วัดได้ ของข้อความ โดยขึ้นอยู่กับปัจจัยข้างต้น หากต้องการวาดพื้นหลังไว้ด้านหลังข้อความ คุณสามารถใช้ข้อมูลที่วัดได้เพื่อดูขนาดของพื้นที่ที่ข้อความใช้

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixedWidth((size.width * 2f / 3f).toInt()),
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

ข้อมูลโค้ดนี้จะสร้างพื้นหลังสีชมพูบนข้อความ

ข้อความหลายบรรทัดซึ่งมีขนาด ⅔ ของพื้นที่ทั้งหมด โดยมีสี่เหลี่ยมผืนผ้าเป็นพื้นหลัง
รูปที่ 9 ข้อความหลายบรรทัดใช้พื้นที่ ⅔ ของพื้นที่ทั้งหมด โดยมีสี่เหลี่ยมผืนผ้าเป็นพื้นหลัง

การปรับข้อจำกัด ขนาดแบบอักษร หรือพร็อพเพอร์ตี้ใดๆ ที่ส่งผลต่อขนาดที่วัดได้จะทำให้ระบบรายงานขนาดใหม่ คุณสามารถตั้งค่าขนาดคงที่สำหรับทั้ง width และ height จากนั้นข้อความจะแสดงตาม TextOverflow ที่ตั้งไว้ ตัวอย่างเช่น โค้ดต่อไปนี้จะแสดงข้อความในพื้นที่ ⅓ ของความสูงและ ⅓ ของความกว้างของพื้นที่ Composable และตั้งค่า TextOverflow เป็น TextOverflow.Ellipsis

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixed(
                        width = (size.width / 3f).toInt(),
                        height = (size.height / 3f).toInt()
                    ),
                    overflow = TextOverflow.Ellipsis,
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

ตอนนี้ข้อความจะแสดงในข้อจำกัดโดยมีจุดไข่ปลาที่ตอนท้าย

ข้อความที่วาดบนพื้นหลังสีชมพู โดยมีเครื่องหมายจุดไข่ปลาตัดข้อความ
รูปที่ 10 TextOverflow.Ellipsis ที่มีข้อจำกัดคงที่ในการวัดขนาดข้อความ

วาดรูปภาพ

หากต้องการวาด ImageBitmap ด้วย DrawScope ให้โหลดรูปภาพโดยใช้ ImageBitmap.imageResource() แล้วเรียกใช้ drawImage

val dogImage = ImageBitmap.imageResource(id = R.drawable.dog)

Canvas(modifier = Modifier.fillMaxSize(), onDraw = {
    drawImage(dogImage)
})
CanvasSnippets.kt

รูปภาพสุนัขที่วาดบน Canvas
รูปที่ 11 การวาด ImageBitmap บน Canvas

วาดรูปร่างพื้นฐาน

DrawScope มีฟังก์ชันการวาดรูปร่างมากมาย หากต้องการวาดรูปร่าง ให้ใช้ฟังก์ชันการวาดที่กำหนดไว้ล่วงหน้าฟังก์ชันใดฟังก์ชันหนึ่ง เช่น drawCircle

val purpleColor = Color(0xFFBA68C8)
Canvas(
    modifier = Modifier
        .fillMaxSize()
        .padding(16.dp),
    onDraw = {
        drawCircle(purpleColor)
    }
)
CanvasSnippets.kt

API

เอาต์พุต

drawCircle()

 วาดวงกลม

drawRect()

 วาดสี่เหลี่ยม

drawRoundedRect()

 วาดสี่เหลี่ยมผืนผ้ามุมมน

drawLine()

 วาดเส้น

drawOval()

 วาดวงรี

drawArc()

 วาดส่วนโค้ง

drawPoints()

 วาดจุด

วาดเส้นทาง

เส้นทางคือชุดคำสั่งทางคณิตศาสตร์ที่จะส่งผลให้เกิดการวาดเมื่อเรียกใช้ DrawScope สามารถวาดเส้นทางได้โดยใช้เมธอด DrawScope.drawPath()

ตัวอย่างเช่น สมมติว่าคุณต้องการวาดสามเหลี่ยม คุณสามารถสร้างเส้นทางด้วยฟังก์ชันต่างๆ เช่น lineTo() และ moveTo() โดยใช้ขนาดของพื้นที่การวาด จากนั้นเรียกใช้ drawPath() ด้วยเส้นทางที่สร้างขึ้นใหม่นี้เพื่อรับสามเหลี่ยม

Spacer(
    modifier = Modifier
        .drawWithCache {
            val path = Path()
            path.moveTo(0f, 0f)
            path.lineTo(size.width / 2f, size.height / 2f)
            path.lineTo(size.width, 0f)
            path.close()
            onDrawBehind {
                drawPath(path, Color.Magenta, style = Stroke(width = 10f))
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

สามเหลี่ยมเส้นทางสีม่วงกลับหัวที่วาดในฟีเจอร์เขียน
รูปที่ 12 การสร้างและวาด Path ใน Compose

การเข้าถึงออบเจ็กต์ Canvas

เมื่อใช้ DrawScope คุณจะไม่มีสิทธิ์เข้าถึงออบเจ็กต์ Canvas โดยตรง คุณสามารถใช้ DrawScope.drawIntoCanvas() เพื่อเข้าถึง ออบเจ็กต์ Canvas เองที่คุณสามารถเรียกใช้ฟังก์ชันได้

ตัวอย่างเช่น หากคุณมี Drawable ที่กำหนดเองซึ่งต้องการวาดลงบน Canvas คุณสามารถเข้าถึง Canvas และเรียกใช้ Drawable#draw() โดยส่งออบเจ็กต์ Canvas เข้าไปได้ดังนี้

val drawable = ShapeDrawable(OvalShape())
Spacer(
    modifier = Modifier
        .drawWithContent {
            drawIntoCanvas { canvas ->
                drawable.setBounds(0, 0, size.width.toInt(), size.height.toInt())
                drawable.draw(canvas.nativeCanvas)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

ShapeDrawable สีดำรูปวงรีที่ใช้ขนาดเต็ม
รูปที่ 13 การเข้าถึง Canvas เพื่อวาด Drawable

ดูข้อมูลเพิ่มเติม

ดูข้อมูลเพิ่มเติมเกี่ยวกับการวาดใน Compose ได้จากแหล่งข้อมูลต่อไปนี้
