Elementi grafici in Scrivi

Molte app devono essere in grado di controllare con precisione cosa viene disegnato sullo schermo. Potrebbe trattarsi di un'azione semplice come inserire una casella o un cerchio sullo schermo nel punto giusto oppure di un'elaborata disposizione di elementi grafici in molti stili diversi.

Disegno di base con modificatori e DrawScope

Il modo principale per disegnare qualcosa di personalizzato in Compose è con i modificatori, come Modifier.drawWithContent, Modifier.drawBehind e Modifier.drawWithCache.

Ad esempio, per disegnare qualcosa dietro il composable, puoi utilizzare il modificatore drawBehind per iniziare a eseguire i comandi di disegno:

Spacer(
    modifier = Modifier
        .fillMaxSize()
        .drawBehind {
            // this = DrawScope
        }
)
CanvasSnippets.kt

Se ti serve solo un composable che disegna, puoi utilizzare il composable Canvas. Il composable Canvas è un wrapper comodo per Modifier.drawBehind. Posiziona Canvas nel layout come faresti con qualsiasi altro elemento dell'interfaccia utente di Compose. All'interno di Canvas, puoi disegnare elementi con un controllo preciso sul loro stile e sulla loro posizione.

Tutti i modificatori di disegno espongono un DrawScope, un ambiente di disegno con ambito che mantiene il proprio stato. In questo modo puoi impostare i parametri per un gruppo di elementi grafici. DrawScope fornisce diversi campi utili, ad esempio size, un oggetto Size che specifica le dimensioni attuali del DrawScope.

Per disegnare qualcosa, puoi utilizzare una delle numerose funzioni di disegno in DrawScope. Ad esempio, il seguente codice disegna un rettangolo nell'angolo in alto a sinistra dello schermo:

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    drawRect(
        color = Color.Magenta,
        size = canvasQuadrantSize
    )
}
CanvasSnippets.kt

Per scoprire di più sui diversi modificatori di disegno, consulta la documentazione relativa ai modificatori grafici.

Sistema di coordinate

Per disegnare qualcosa sullo schermo, devi conoscere l'offset (x e y) e le dimensioni dell'elemento. Con molti dei metodi draw su DrawScope, la posizione e le dimensioni vengono fornite dai valori predefiniti dei parametri. In genere, i parametri predefiniti posizionano l'elemento nel punto [0, 0] della tela e forniscono un valore size predefinito che riempie l'intera area di disegno, come nell'esempio precedente. Puoi vedere che il rettangolo è posizionato in alto a sinistra. Per regolare le dimensioni e la posizione dell'elemento, devi comprendere il sistema di coordinate in Compose.

L'origine del sistema di coordinate ([0,0]) si trova nel pixel in alto a sinistra dell'area di disegno. x aumenta man mano che si sposta verso destra e y aumenta man mano che si sposta verso il basso.

Ad esempio, se vuoi disegnare una linea diagonale dall'angolo in alto a destra dell'area della tela all'angolo in basso a sinistra, puoi utilizzare la funzione DrawScope.drawLine() e specificare un offset iniziale e finale con le posizioni x e y corrispondenti:

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasWidth = size.width
    val canvasHeight = size.height
    drawLine(
        start = Offset(x = canvasWidth, y = 0f),
        end = Offset(x = 0f, y = canvasHeight),
        color = Color.Blue
    )
}
CanvasSnippets.kt

Trasformazioni di base

DrawScope offre trasformazioni per modificare dove o come vengono eseguiti i comandi di disegno.

Diffusione

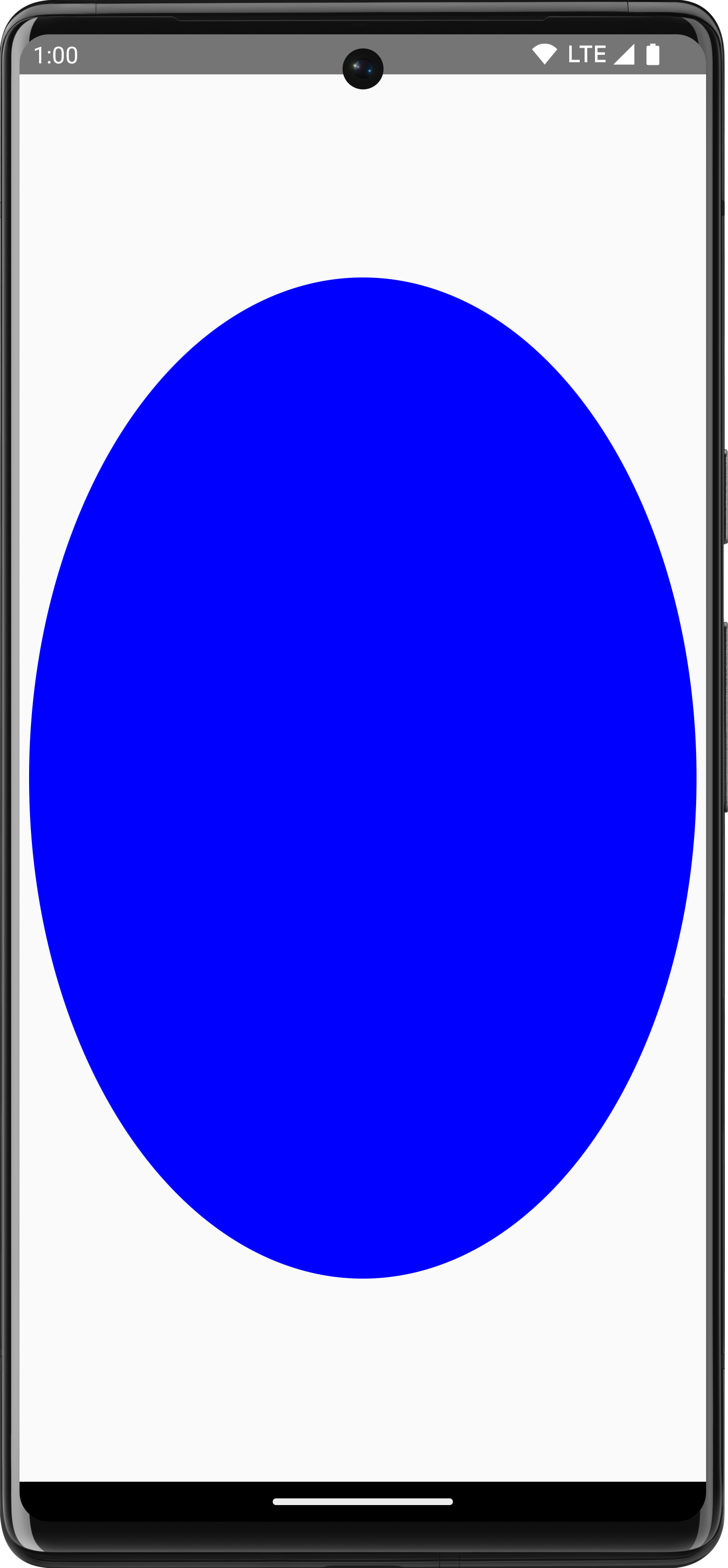

Utilizza DrawScope.scale() per aumentare le dimensioni delle operazioni di disegno di un fattore. Operazioni come scale() si applicano a tutte le operazioni di disegno all'interno della funzione lambda corrispondente. Ad esempio, il seguente codice aumenta scaleX 10 volte e scaleY 15 volte:

Canvas(modifier = Modifier.fillMaxSize()) {
    scale(scaleX = 10f, scaleY = 15f) {
        drawCircle(Color.Blue, radius = 20.dp.toPx())
    }
}
CanvasSnippets.kt

Traduci

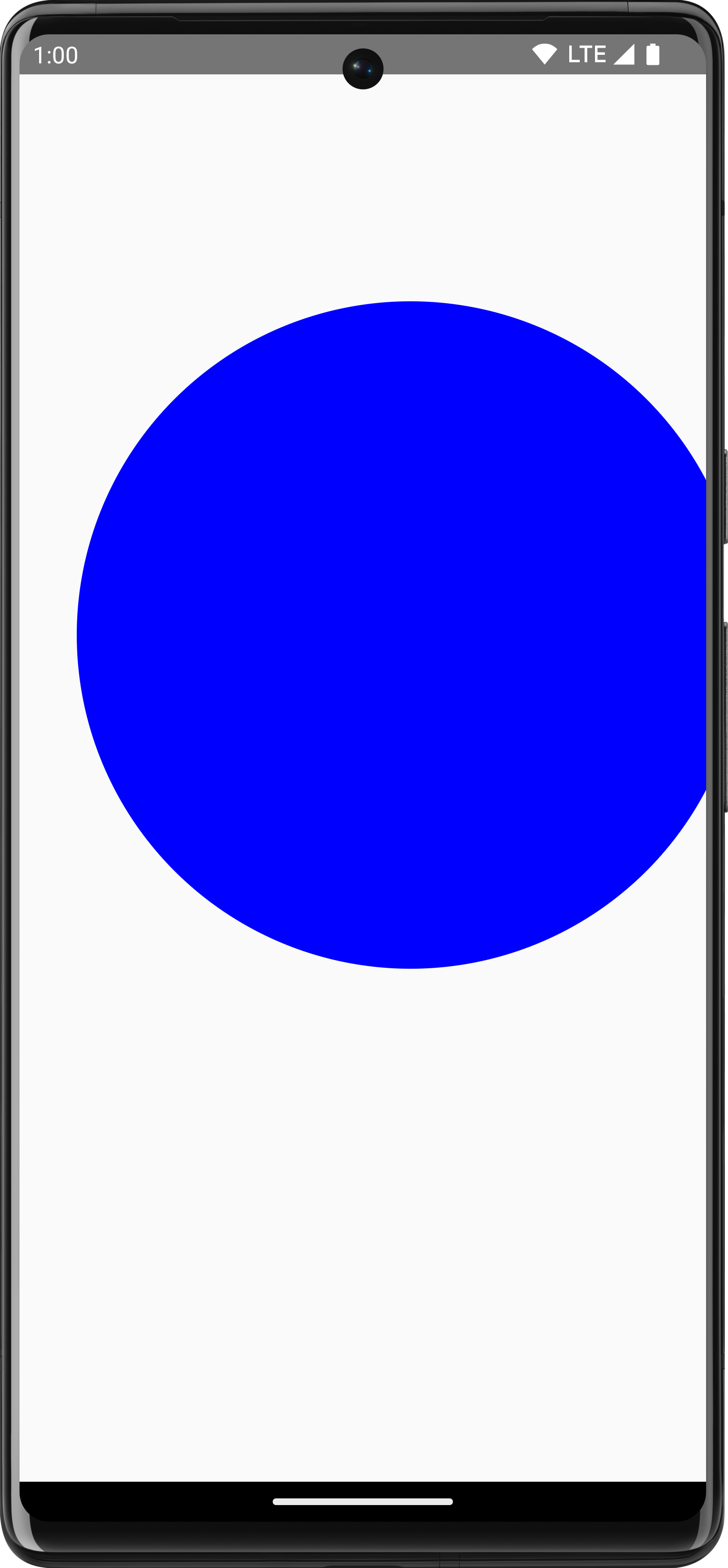

Utilizza DrawScope.translate() per spostare le operazioni di disegno verso l'alto, verso il basso, a sinistra o a destra. Ad esempio, il seguente codice sposta il disegno di 100 px a destra e di 300 px verso l'alto:

Canvas(modifier = Modifier.fillMaxSize()) {
    translate(left = 100f, top = -300f) {
        drawCircle(Color.Blue, radius = 200.dp.toPx())
    }
}
CanvasSnippets.kt

Ruota

Utilizza DrawScope.rotate() per ruotare le operazioni di disegno attorno a un punto di rotazione. Ad esempio, il seguente codice ruota un rettangolo di 45 gradi:

Canvas(modifier = Modifier.fillMaxSize()) {
    rotate(degrees = 45F) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

Inset

Utilizza DrawScope.inset() per modificare i parametri predefiniti dell'DrawScope corrente, cambiando i confini dei disegni e traducendoli di conseguenza:

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    inset(horizontal = 50f, vertical = 30f) {
        drawRect(color = Color.Green, size = canvasQuadrantSize)
    }
}
CanvasSnippets.kt

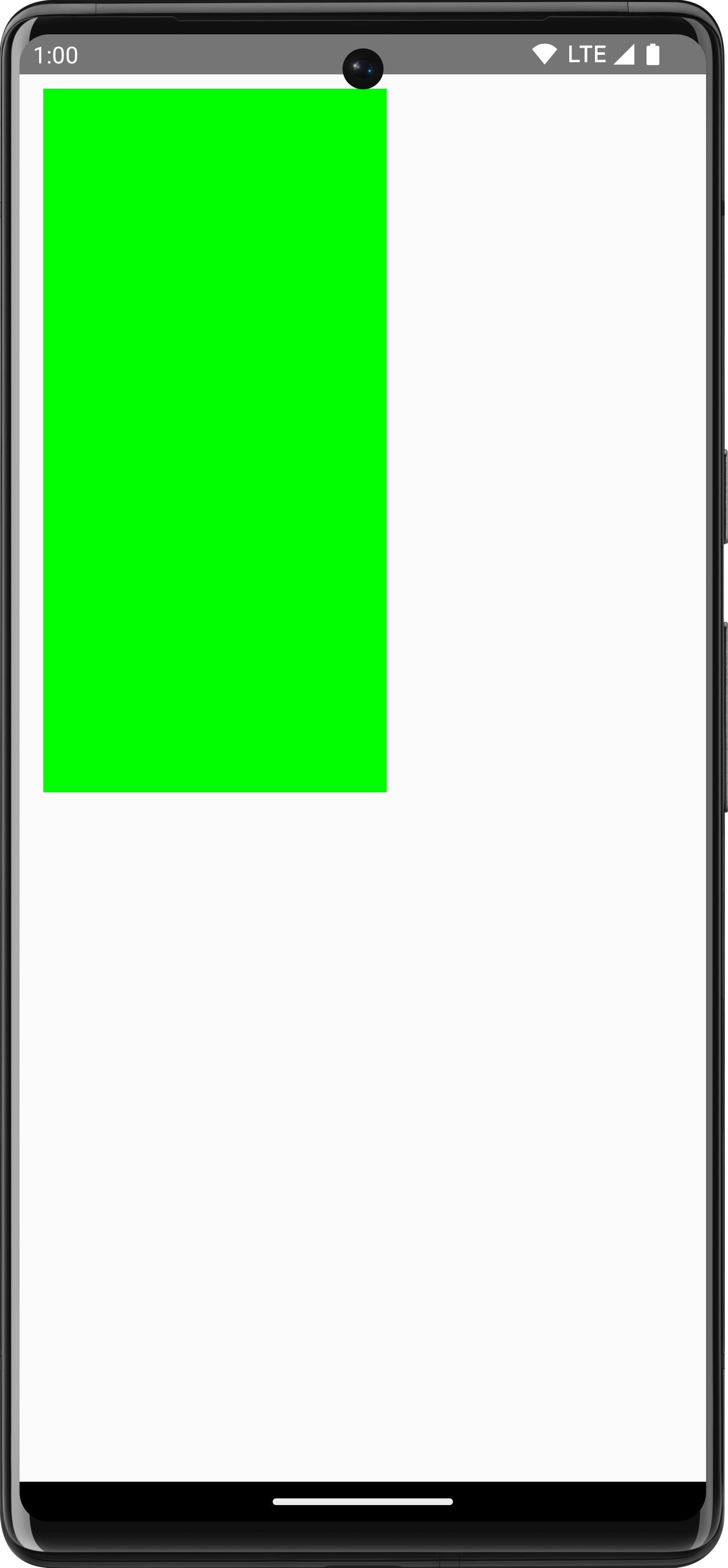

Questo codice aggiunge efficacemente spaziatura ai comandi di disegno:

Più trasformazioni

Per applicare più trasformazioni ai disegni, utilizza la funzione DrawScope.withTransform(), che crea e applica una singola trasformazione che combina tutte le modifiche desiderate. L'utilizzo di withTransform() è più efficiente rispetto all'esecuzione di chiamate nidificate alle singole trasformazioni, perché tutte le trasformazioni vengono eseguite insieme in un unica operazione, anziché dover calcolare e salvare ciascuna delle trasformazioni nidificate.

Ad esempio, il seguente codice applica sia una traslazione che una rotazione al quadrato:

Canvas(modifier = Modifier.fillMaxSize()) {
    withTransform({
        translate(left = size.width / 5F)
        rotate(degrees = 45F)
    }) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

Operazioni di disegno comuni

Disegna testo

Per disegnare il testo in Componi, in genere puoi utilizzare il composable Text. Tuttavia, se sei in un DrawScope o vuoi disegnare il testo manualmente con personalizzazione, puoi utilizzare il metodo DrawScope.drawText().

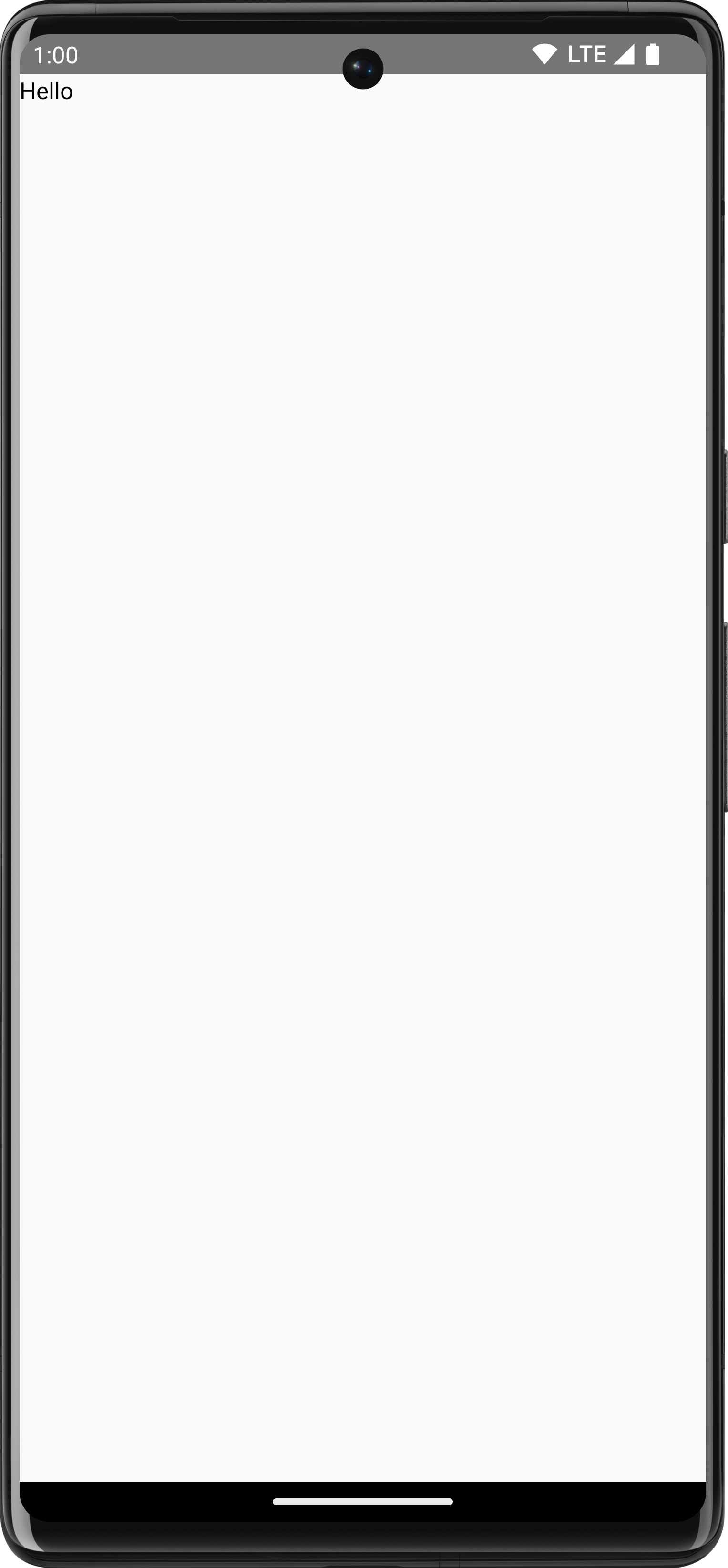

Per disegnare il testo, crea un TextMeasurer utilizzando rememberTextMeasurer e chiama drawText con il misuratore:

val textMeasurer = rememberTextMeasurer()

Canvas(modifier = Modifier.fillMaxSize()) {
    drawText(textMeasurer, "Hello")
}
CanvasSnippets.kt

Misura il testo

Il testo disegnato funziona in modo leggermente diverso rispetto agli altri comandi di disegno. In genere, al comando di disegno vengono assegnate le dimensioni (larghezza e altezza) in cui disegnare la forma/l'immagine. Per il testo, esistono alcuni parametri che controllano le dimensioni del testo visualizzato, ad esempio le dimensioni del carattere, il carattere, le legature e la spaziatura delle lettere.

Con Scrivi, puoi utilizzare un TextMeasurer per accedere alle dimensioni misurate del testo, in base ai fattori sopra indicati. Se vuoi disegnare un sfondo dietro il testo, puoi utilizzare le informazioni misurate per ottenere le dimensioni dell'area occupata dal testo:

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixedWidth((size.width * 2f / 3f).toInt()),
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

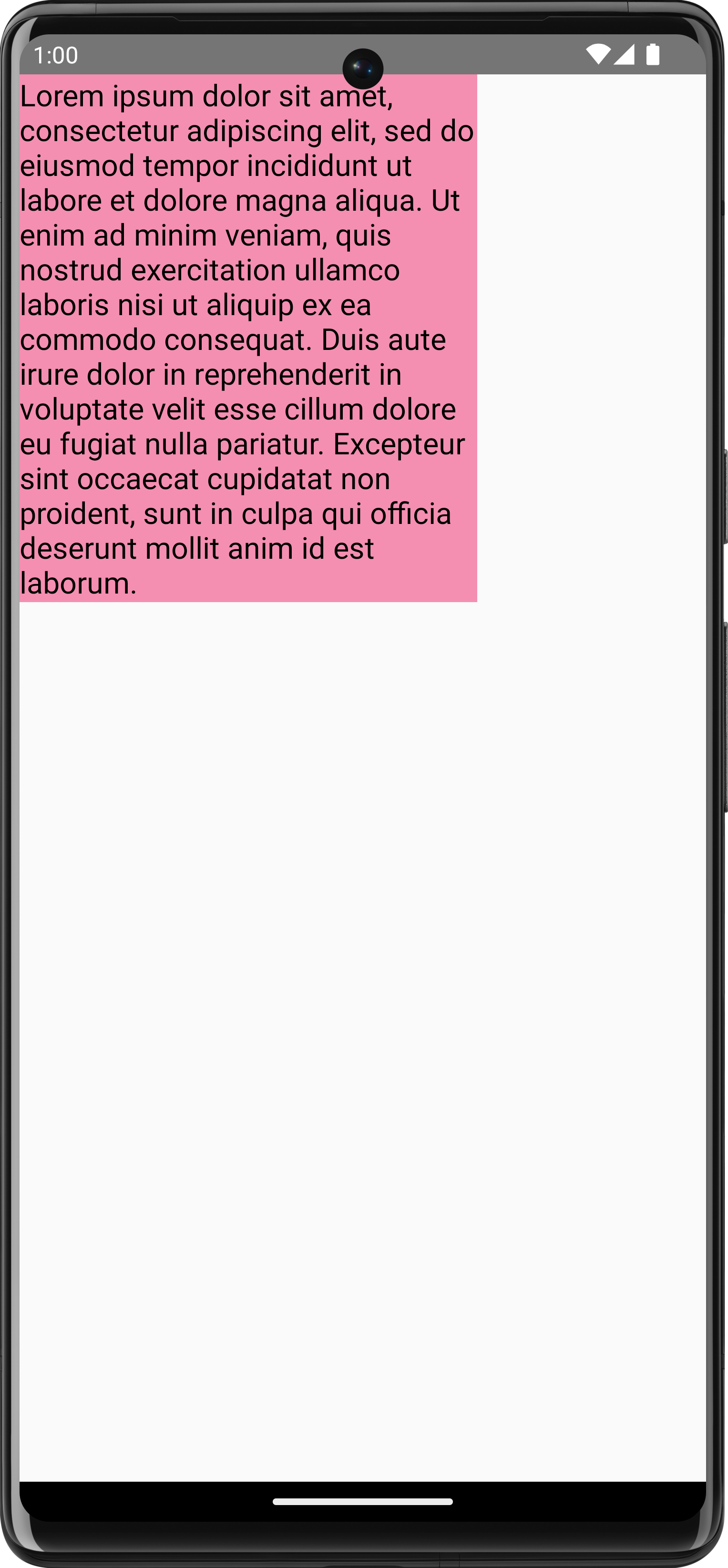

Questo snippet di codice genera uno sfondo rosa per il testo:

La modifica dei vincoli, delle dimensioni dei caratteri o di qualsiasi proprietà che influisce sulle dimensioni misurate comporta la generazione di una nuova dimensione. Puoi impostare una dimensione fissa sia per width che per height, in modo che il testo segua l'impostazione TextOverflow. Ad esempio, il seguente codice esegue il rendering del testo in ⅓ dell'altezza e ⅓ della larghezza dell'area componibile e imposta TextOverflow su TextOverflow.Ellipsis:

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixed(
                        width = (size.width / 3f).toInt(),
                        height = (size.height / 3f).toInt()
                    ),
                    overflow = TextOverflow.Ellipsis,
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

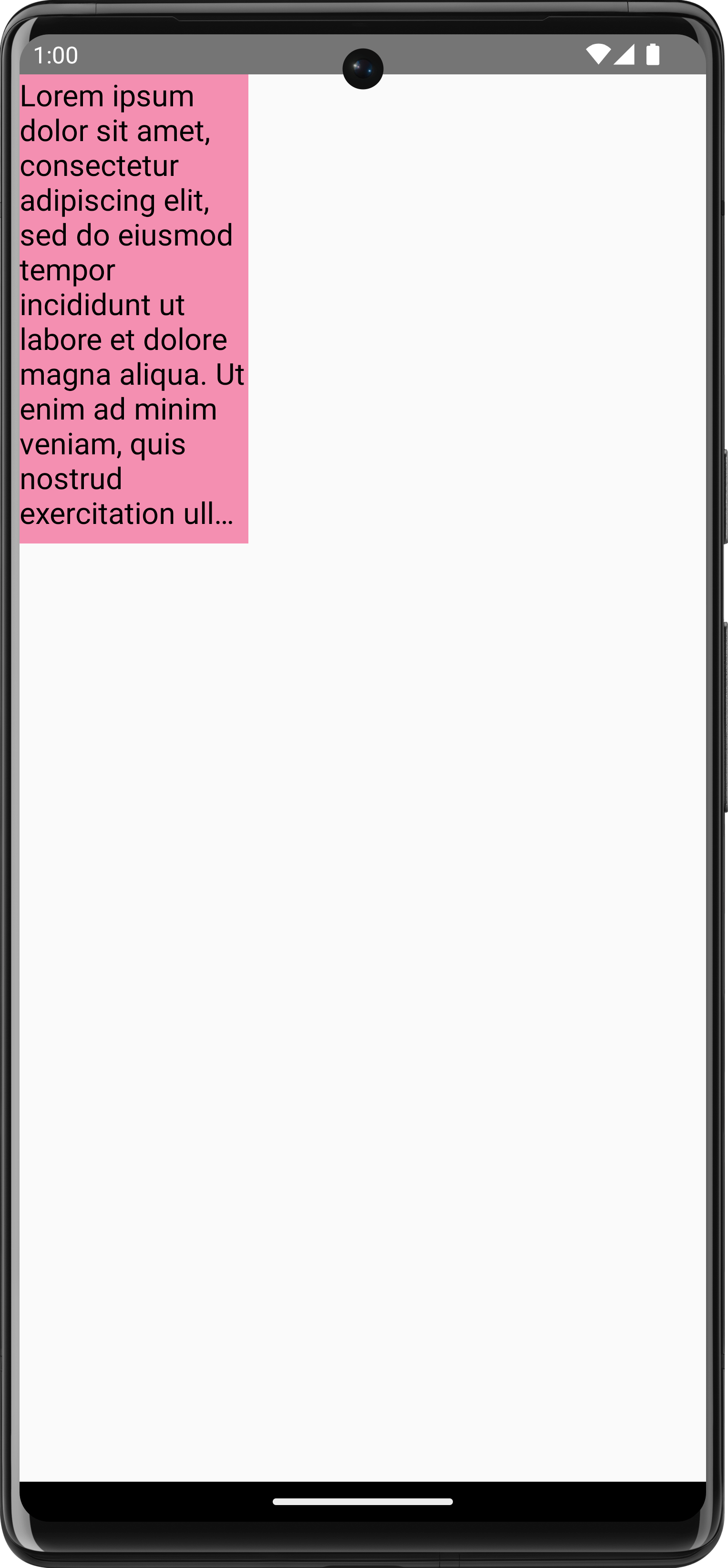

Il testo viene ora disegnato nei vincoli con un'ellissi alla fine:

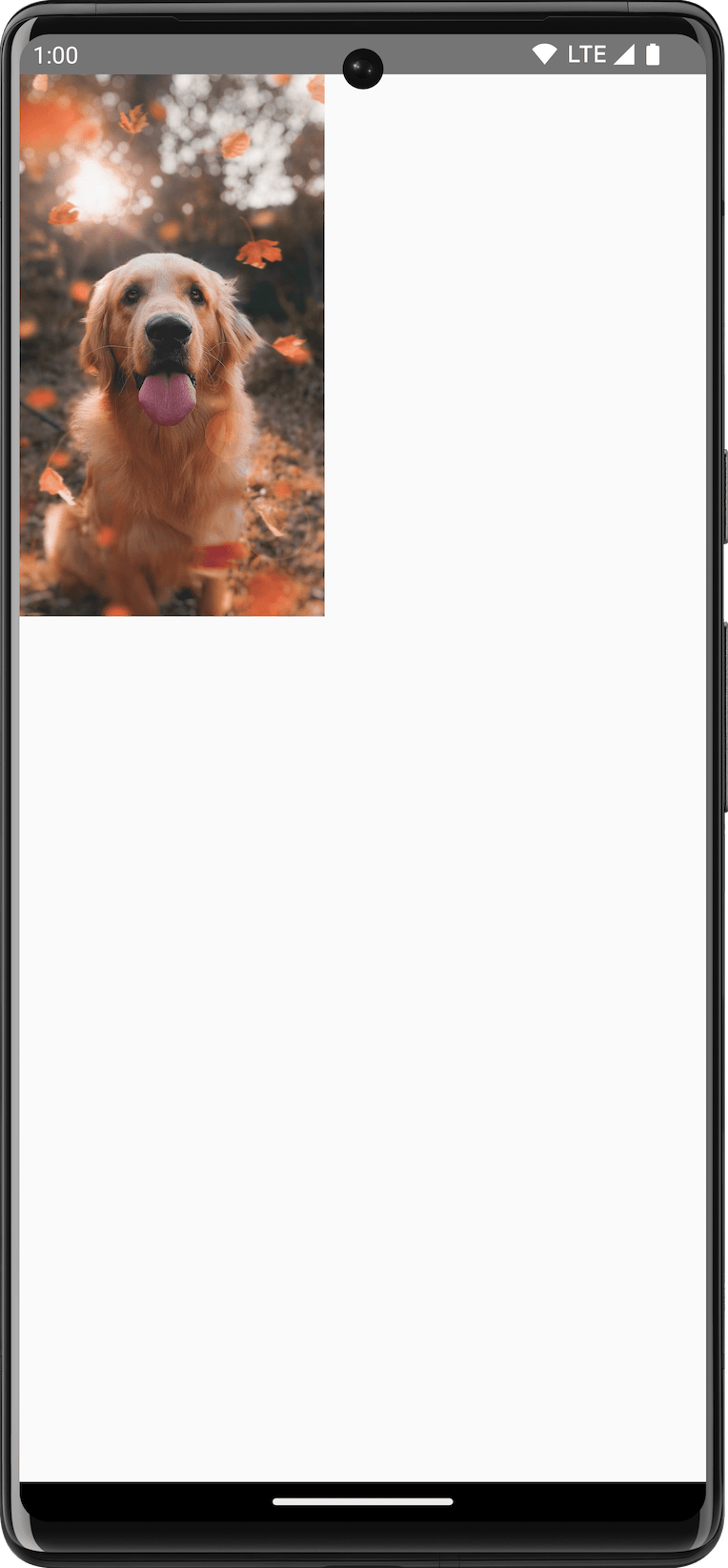

Disegna immagine

Per disegnare un ImageBitmap con DrawScope, carica l'immagine utilizzando ImageBitmap.imageResource() e poi chiama drawImage:

val dogImage = ImageBitmap.imageResource(id = R.drawable.dog)

Canvas(modifier = Modifier.fillMaxSize(), onDraw = {
    drawImage(dogImage)
})
CanvasSnippets.kt

Disegnare forme di base

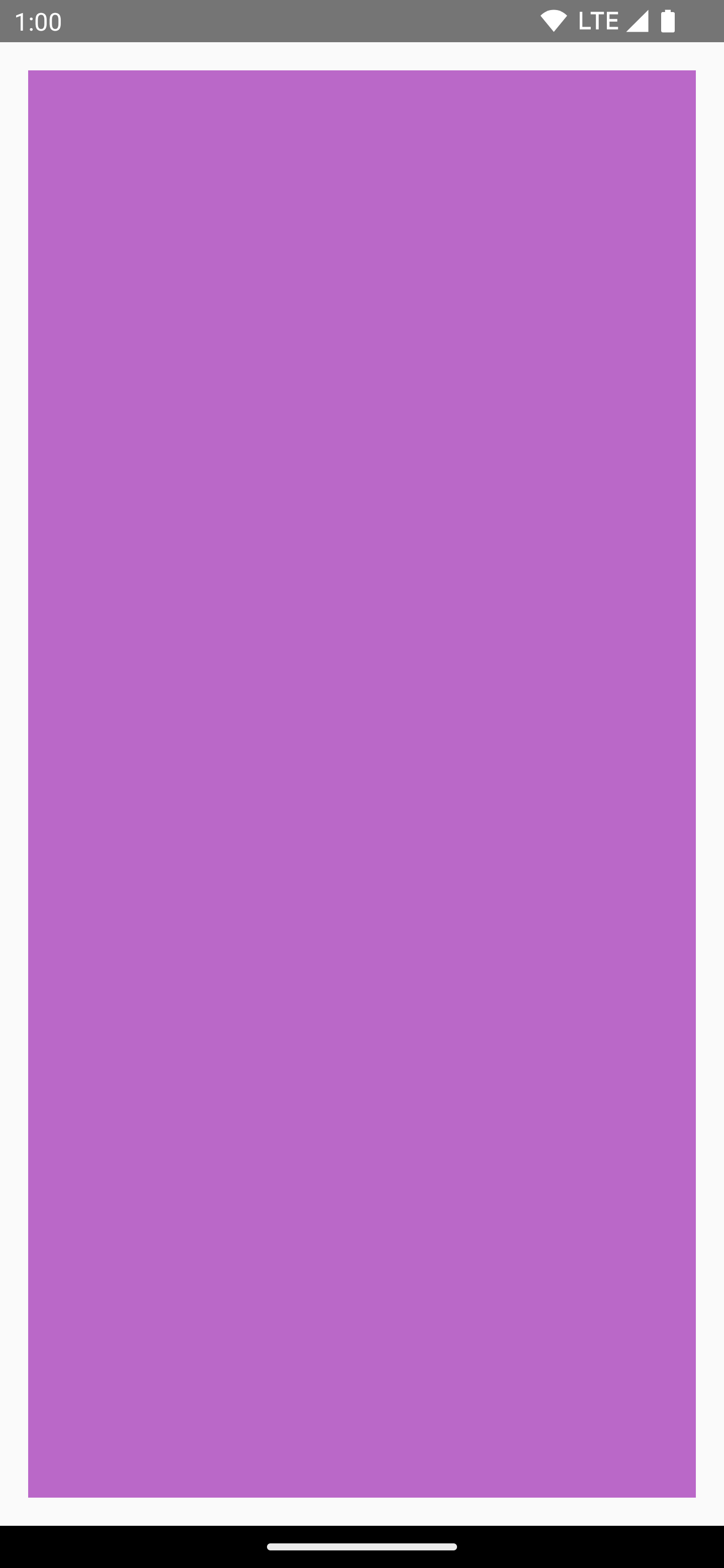

DrawScope offre molte funzioni per il disegno di forme. Per disegnare una forma, utilizza una delle funzioni di disegno predefinite, ad esempio drawCircle:

val purpleColor = Color(0xFFBA68C8)
Canvas(
    modifier = Modifier
        .fillMaxSize()
        .padding(16.dp),
    onDraw = {
        drawCircle(purpleColor)
    }
)
CanvasSnippets.kt

API	Output

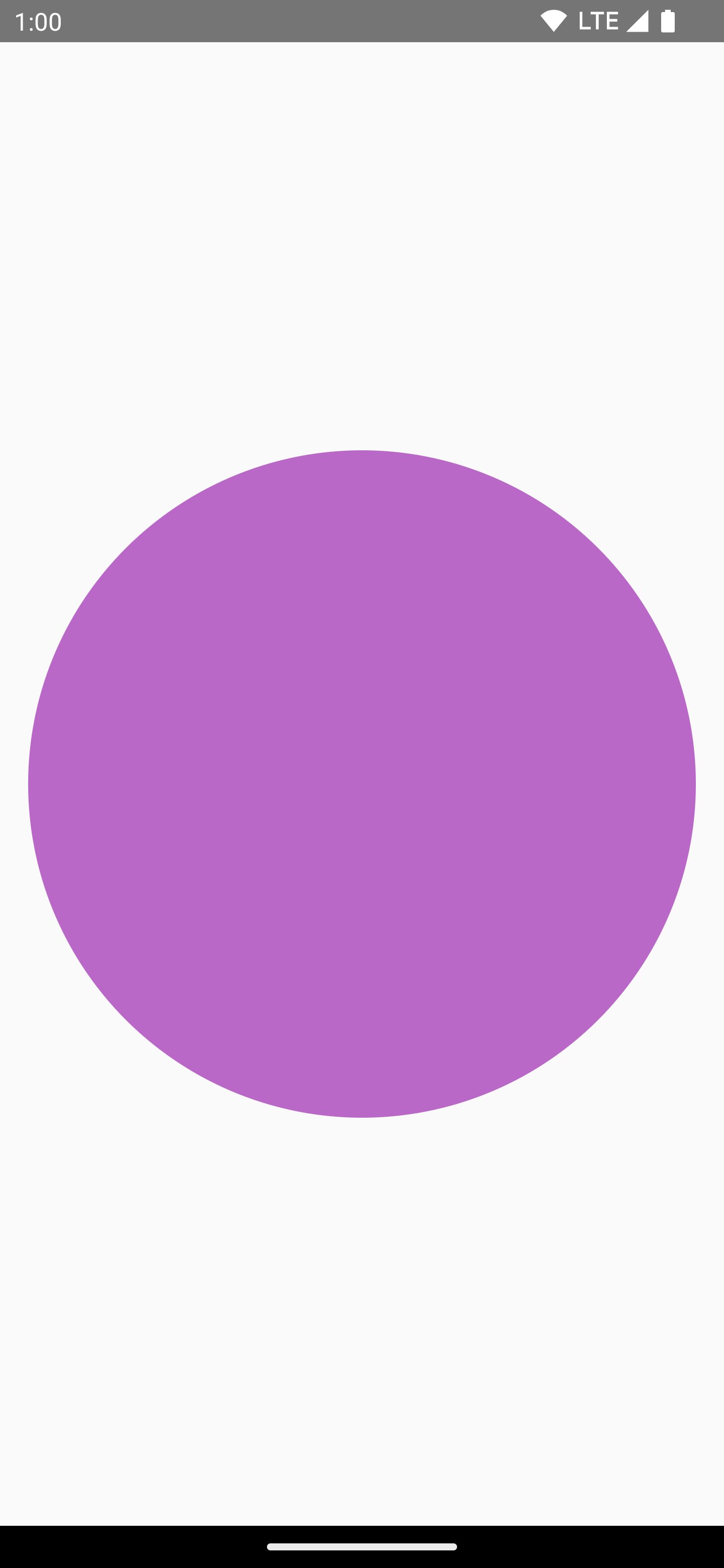

drawCircle()
drawRect()
drawRoundedRect()

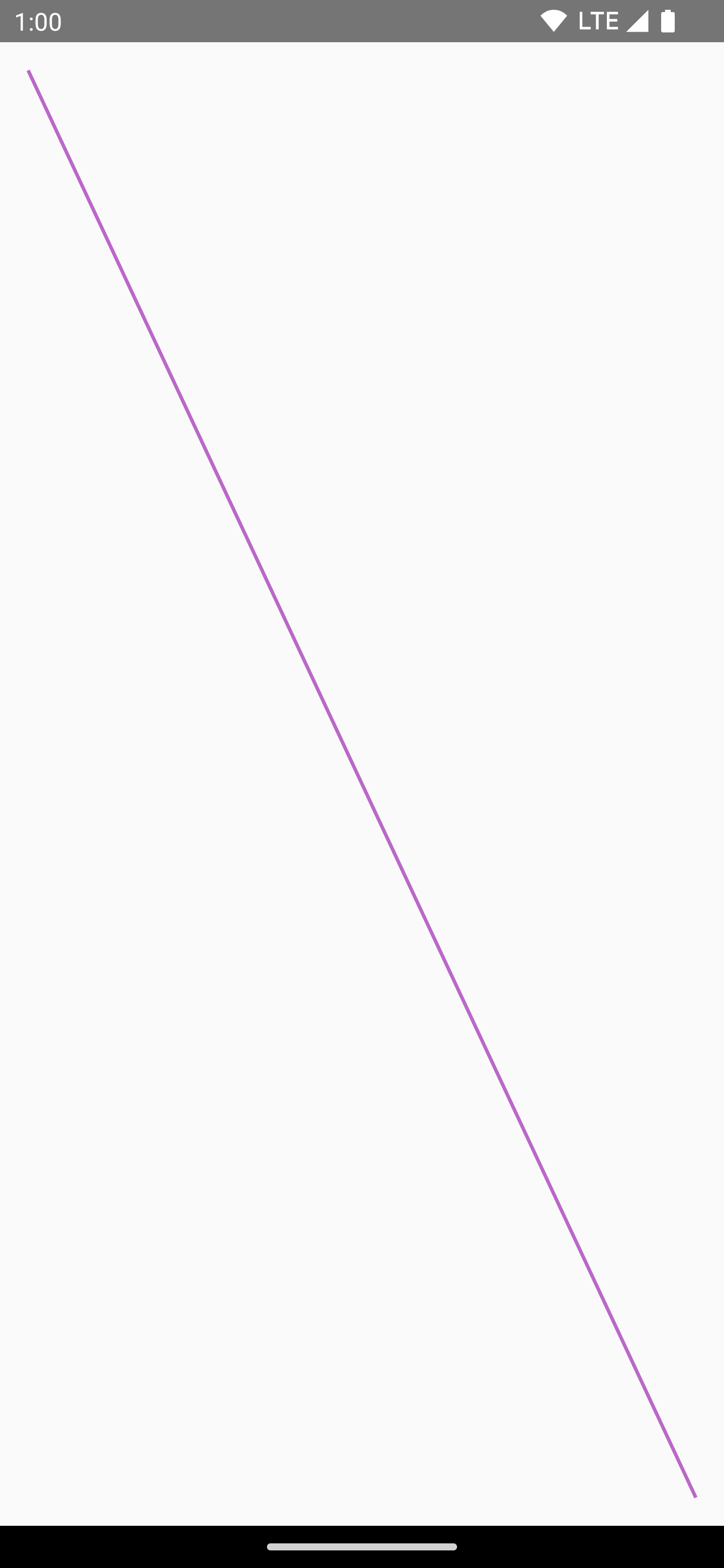

drawLine()

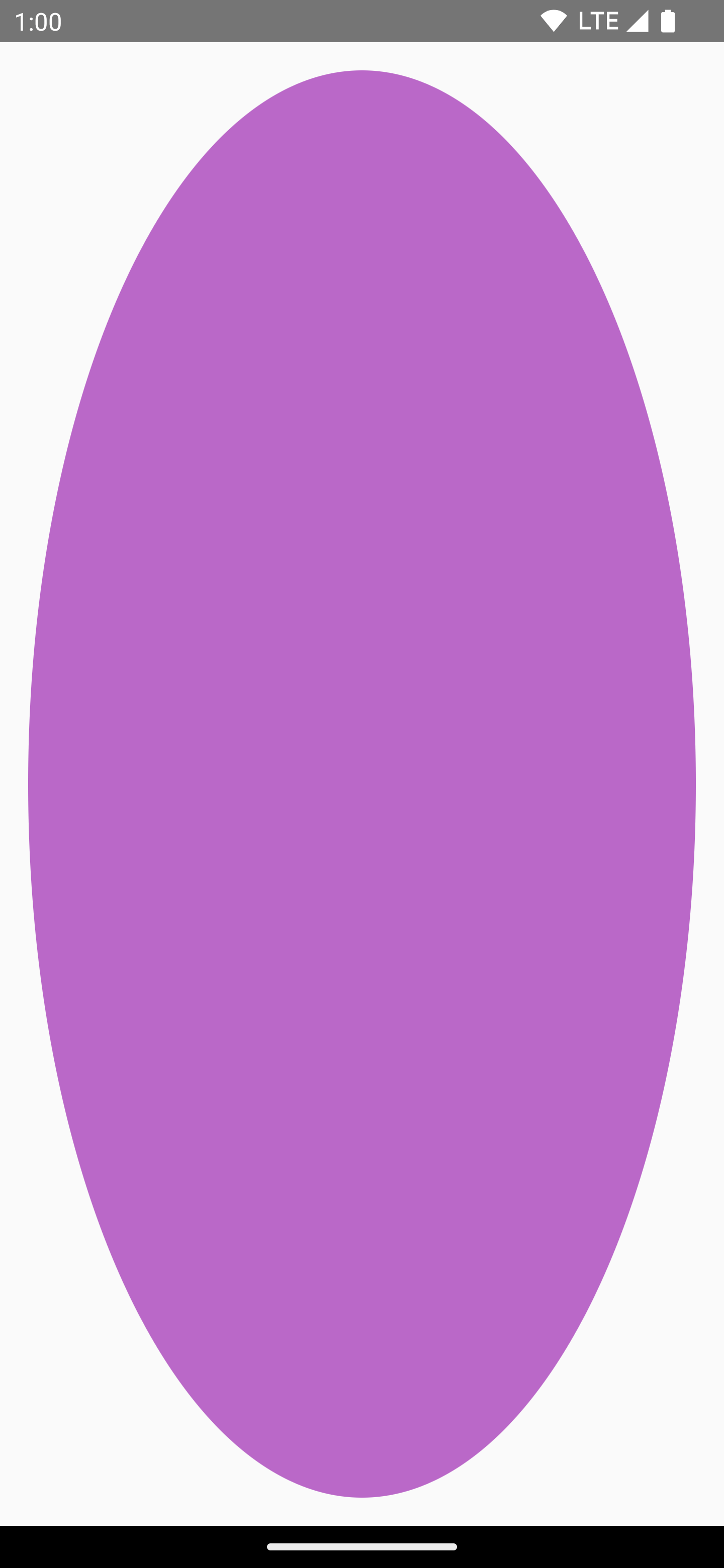

drawOval()

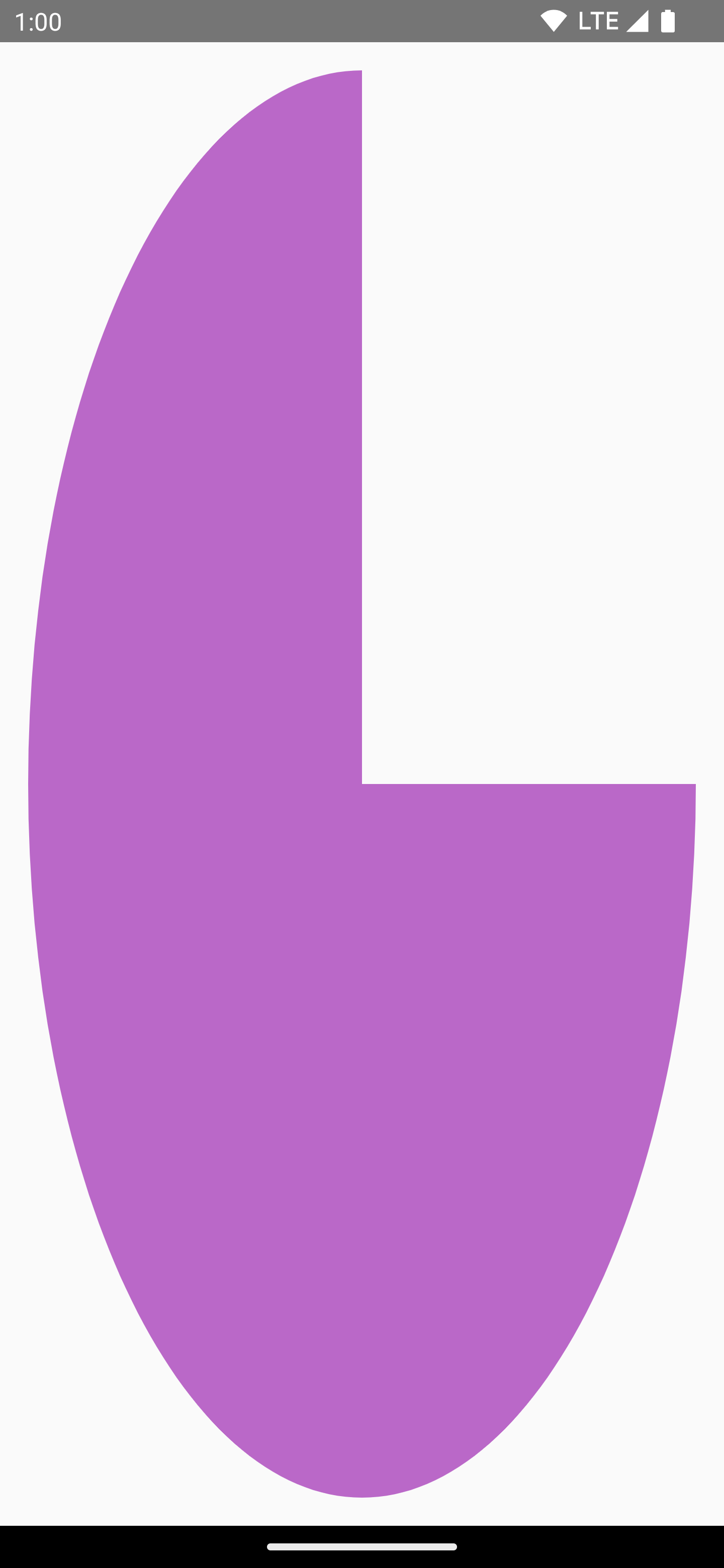

drawArc()

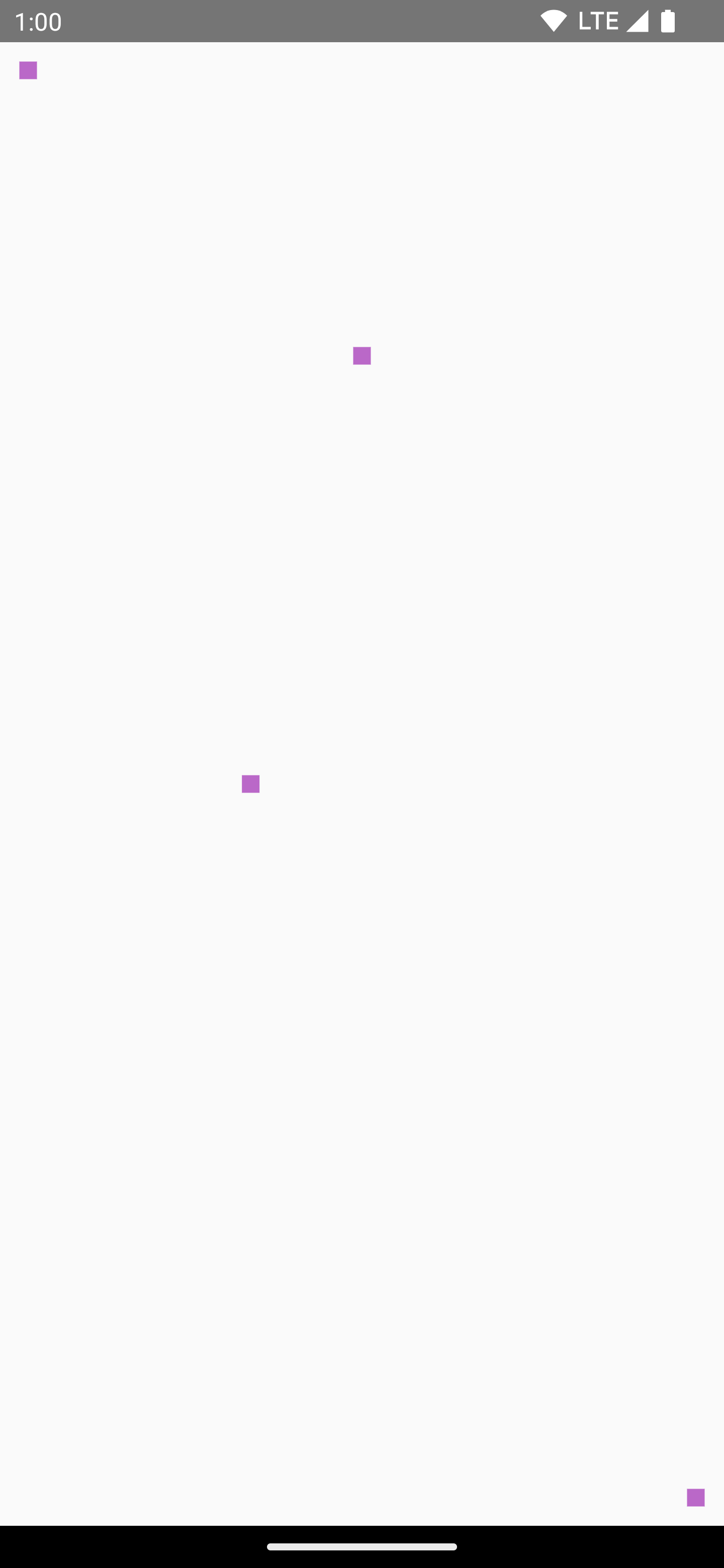

drawPoints()

Disegna percorso

Un percorso è una serie di istruzioni matematiche che generano un disegno una volta eseguite. DrawScope può disegnare un percorso utilizzando il metodo DrawScope.drawPath().

Ad esempio, supponiamo che tu voglia disegnare un triangolo. Puoi generare un percorso con funzioni come lineTo() e moveTo() utilizzando le dimensioni dell'area di disegno. Quindi, chiama drawPath() con questo percorso appena creato per ottenere un triangolo.

Spacer(
    modifier = Modifier
        .drawWithCache {
            val path = Path()
            path.moveTo(0f, 0f)
            path.lineTo(size.width / 2f, size.height / 2f)
            path.lineTo(size.width, 0f)
            path.close()
            onDrawBehind {
                drawPath(path, Color.Magenta, style = Stroke(width = 10f))
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

Accesso all'oggetto Canvas

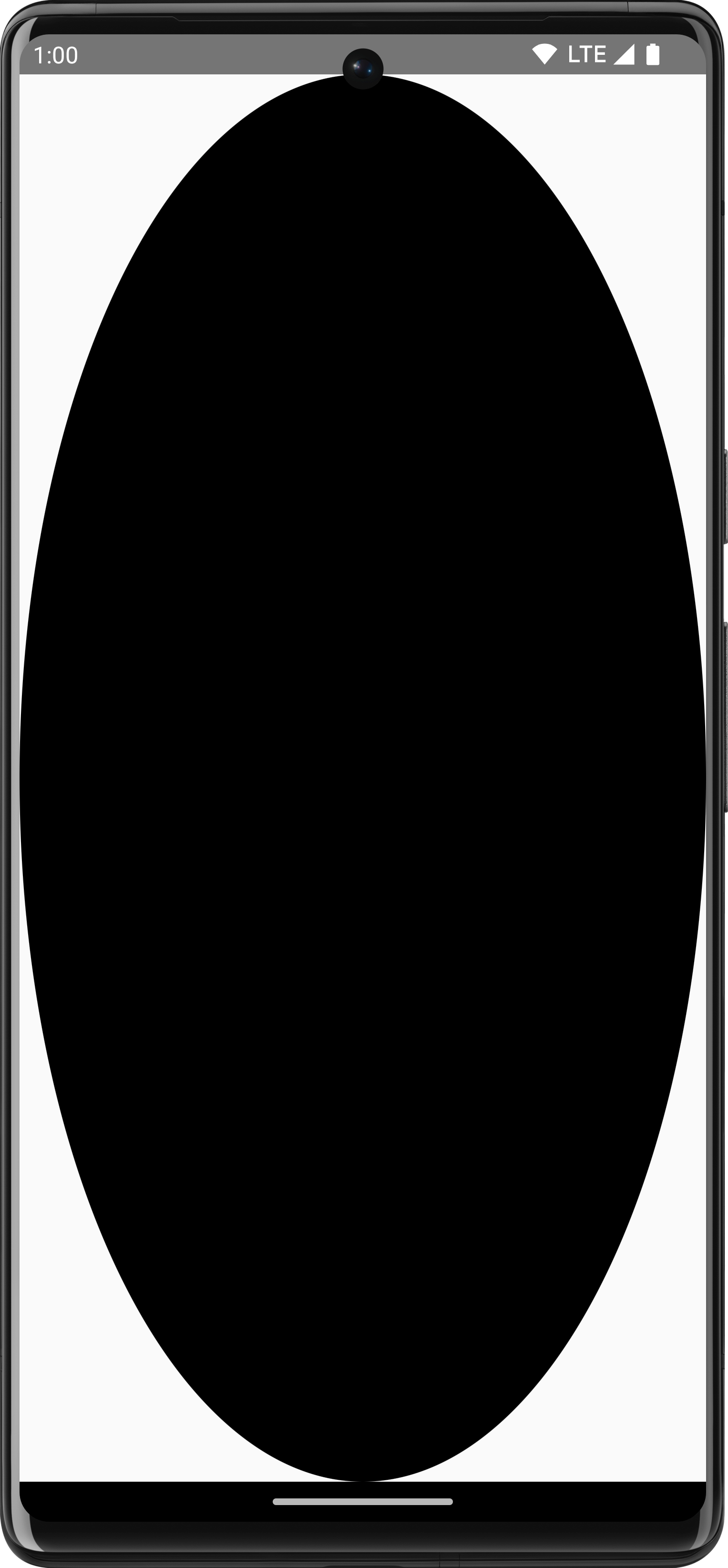

Con DrawScope non hai accesso diretto a un oggetto Canvas. Puoi utilizzare DrawScope.drawIntoCanvas() per accedere all'oggetto Canvas stesso su cui puoi chiamare le funzioni.

Ad esempio, se hai un Drawable personalizzato che vuoi disegnare sulla canvas, puoi accedere alla canvas e chiamare Drawable#draw(), passando l'oggetto Canvas:

val drawable = ShapeDrawable(OvalShape())
Spacer(
    modifier = Modifier
        .drawWithContent {
            drawIntoCanvas { canvas ->
                drawable.setBounds(0, 0, size.width.toInt(), size.height.toInt())
                drawable.draw(canvas.nativeCanvas)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

Scopri di più

Per ulteriori informazioni su Disegno in Compose, consulta le seguenti risorse:

• Modificatori grafici: scopri i diversi tipi di modificatori di disegno.
• Pennello: scopri come personalizzare la pittura dei tuoi contenuti.
• Layout e grafica personalizzati in Compose - Android Dev Summit 2022 - Scopri come creare un'interfaccia utente personalizzata in Compose con layout e grafica.
• JetLagged Sample: Sample di composizione che mostra come disegnare un grafico personalizzato.
