Modyfikatory grafiki

Oprócz CanvaskompozycjiModifiers Compose ma kilka przydatnych elementów graficznych, które pomagają w rysowaniu treści niestandardowych. Te modyfikatory są przydatne, ponieważ można je zastosować do dowolnego komponentu.

Modyfikatory rysowania

Wszystkie polecenia rysowania są wykonywane za pomocą modyfikatora rysowania w Compose. W Compose są 3 główne modyfikatory rysowania:

• drawWithContent
• drawBehind
• drawWithCache

Podstawowy modyfikator rysowania to drawWithContent, w którym możesz określić kolejność rysowania funkcji kompozycyjnej i poleceń rysowania wydawanych w modyfikatorze. drawBehind to wygodna funkcja opakowująca drawWithContent, która ma kolejność rysowania ustawioną za treścią kompozycji. drawWithCachewywołuje w swoim wnętrzu funkcję onDrawBehind lub onDrawWithContent i zapewnia mechanizm buforowania utworzonych w nich obiektów.

Modifier.drawWithContent: wybierz kolejność rysowania

Modifier.drawWithContent umożliwia wykonywanie operacji DrawScope przed treścią komponentu lub po niej. Pamiętaj, aby wywołać funkcję drawContent, aby wyrenderować rzeczywistą treść funkcji kompozycyjnej. Za pomocą tego modyfikatora możesz określić kolejność operacji, jeśli chcesz, aby Twoje treści były rysowane przed niestandardowymi operacjami rysowania lub po nich.

Jeśli na przykład chcesz renderować gradient promienisty na treści, aby utworzyć efekt dziurki od klucza latarki w interfejsie, możesz wykonać te czynności:

var pointerOffset by remember {
    mutableStateOf(Offset(0f, 0f))
}
Column(
    modifier = Modifier
        .fillMaxSize()
        .pointerInput("dragging") {
            detectDragGestures { change, dragAmount ->
                pointerOffset += dragAmount
            }
        }
        .onSizeChanged {
            pointerOffset = Offset(it.width / 2f, it.height / 2f)
        }
        .drawWithContent {
            drawContent()
            // draws a fully black area with a small keyhole at pointerOffset that’ll show part of the UI.
            drawRect(
                Brush.radialGradient(
                    listOf(Color.Transparent, Color.Black),
                    center = pointerOffset,
                    radius = 100.dp.toPx(),
                )
            )
        }
) {
    // Your composables here
}
GraphicsModifiersSnippets.kt

Modifier.drawBehind: rysowanie za elementem kompozycyjnym

Modifier.drawBehind umożliwia wykonywanie operacji DrawScope za treściami kompozycyjnymi wyświetlanymi na ekranie. Jeśli przyjrzysz się implementacji funkcji Canvas, zauważysz, że jest to tylko wygodna otoczka funkcji Modifier.drawBehind.

Aby narysować zaokrąglony prostokąt za Text:

Text(
    "Hello Compose!",
    modifier = Modifier
        .drawBehind {
            drawRoundRect(
                Color(0xFFBBAAEE),
                cornerRadius = CornerRadius(10.dp.toPx())
            )
        }
        .padding(4.dp)
)
GraphicsModifiersSnippets.kt

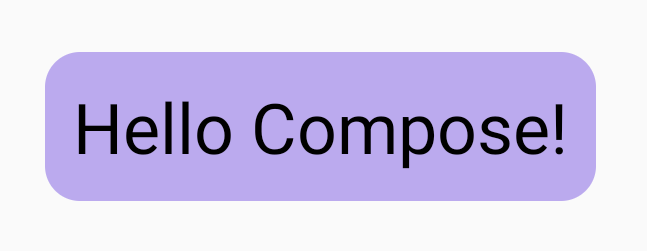

co daje ten wynik:

Modifier.drawWithCache: Rysowanie i buforowanie obiektów rysowania

Modifier.drawWithCache przechowuje w pamięci podręcznej obiekty utworzone w jego obrębie. Obiekty są przechowywane w pamięci podręcznej, dopóki rozmiar obszaru rysowania jest taki sam lub dopóki nie zmienią się żadne obiekty stanu, które są odczytywane. Ten modyfikator przydaje się do zwiększania wydajności wywołań rysowania, ponieważ pozwala uniknąć ponownego przydzielania obiektów (np. Brush, Shader, Path itp.) tworzonych podczas rysowania.

Możesz też buforować obiekty za pomocą remember poza modyfikatorem. Nie zawsze jest to jednak możliwe, ponieważ nie zawsze masz dostęp do kompozycji. Jeśli obiekty są używane tylko do rysowania, wydajniejsze może być użycie drawWithCache.

Jeśli na przykład utworzysz Brush, aby narysować gradient za Text, używając drawWithCache, obiekt Brush zostanie zapisany w pamięci podręcznej do czasu zmiany rozmiaru obszaru rysowania:

Text(
    "Hello Compose!",
    modifier = Modifier
        .drawWithCache {
            val brush = Brush.linearGradient(
                listOf(
                    Color(0xFF9E82F0),
                    Color(0xFF42A5F5)
                )
            )
            onDrawBehind {
                drawRoundRect(
                    brush,
                    cornerRadius = CornerRadius(10.dp.toPx())
                )
            }
        }
)
GraphicsModifiersSnippets.kt

Modyfikatory grafiki

Modifier.graphicsLayer: stosowanie przekształceń do funkcji kompozycyjnych

Modifier.graphicsLayer to modyfikator, który sprawia, że zawartość funkcji kompozycyjnej jest rysowana w warstwie rysowania. Warstwa zapewnia kilka różnych funkcji, takich jak:

• Izolacja instrukcji rysowania (podobnie jak w przypadku RenderNode). Instrukcje rysowania przechwycone w ramach warstwy mogą być ponownie wydawane przez potok renderowania bez ponownego wykonywania kodu aplikacji.
• Przekształcenia, które są stosowane do wszystkich instrukcji rysowania zawartych w warstwie.
• Rasteryzacja na potrzeby funkcji kompozycji. Gdy warstwa jest rasteryzowana, wykonywane są jej instrukcje rysowania, a wynik jest zapisywany w buforze poza ekranem. Łączenie takiego bufora w przypadku kolejnych klatek jest szybsze niż wykonywanie poszczególnych instrukcji, ale po zastosowaniu przekształceń, takich jak skalowanie lub obracanie, będzie się zachowywać jak bitmapa.

Transformacje

Modifier.graphicsLayer zapewnia izolację instrukcji rysowania, np. za pomocą Modifier.graphicsLayer można stosować różne przekształcenia. Można je animować lub modyfikować bez konieczności ponownego wykonywania funkcji lambda rysowania.

Modifier.graphicsLayer nie zmienia zmierzonego rozmiaru ani umiejscowienia komponentu, ponieważ wpływa tylko na fazę rysowania. Oznacza to, że komponent może nakładać się na inne, jeśli zostanie narysowany poza granicami układu.

Za pomocą tego modyfikatora można zastosować te przekształcenia:

Skala – zwiększanie rozmiaru

scaleX i scaleY powiększają lub pomniejszają treści odpowiednio w kierunku poziomym lub pionowym. Wartość 1.0f oznacza brak zmiany skali, a wartość 0.5f oznacza połowę wymiaru.

Image(
    painter = painterResource(id = R.drawable.sunset),
    contentDescription = "Sunset",
    modifier = Modifier
        .graphicsLayer {
            this.scaleX = 1.2f
            this.scaleY = 0.8f
        }
)
GraphicsModifiersSnippets.kt

Tłumaczenie

Wartości translationX i translationY można zmieniać za pomocą graphicsLayer.translationX przesuwa element kompozycyjny w lewo lub w prawo. translationY przesuwa element kompozycyjny w górę lub w dół.

Image(
    painter = painterResource(id = R.drawable.sunset),
    contentDescription = "Sunset",
    modifier = Modifier
        .graphicsLayer {
            this.translationX = 100.dp.toPx()
            this.translationY = 10.dp.toPx()
        }
)
GraphicsModifiersSnippets.kt

Obrót

Ustaw rotationX, aby obracać w poziomie, rotationY, aby obracać w pionie, i rotationZ, aby obracać wzdłuż osi Z (standardowy obrót). Ta wartość jest podawana w stopniach (0–360).

Image(
    painter = painterResource(id = R.drawable.sunset),
    contentDescription = "Sunset",
    modifier = Modifier
        .graphicsLayer {
            this.rotationX = 90f
            this.rotationY = 275f
            this.rotationZ = 180f
        }
)
GraphicsModifiersSnippets.kt

Pochodzenie

Możesz określić transformOrigin. Jest on następnie używany jako punkt, od którego odbywają się przekształcenia. W dotychczasowych przykładach używaliśmy znaku TransformOrigin.Center, który znajduje się w pozycji (0.5f, 0.5f). Jeśli określisz punkt początkowy jako (0f, 0f), przekształcenia będą się rozpoczynać w lewym górnym rogu elementu kompozycyjnego.

Jeśli zmienisz punkt początkowy za pomocą rotationZtransformacji, zobaczysz, że element obraca się wokół lewego górnego rogu elementu kompozycyjnego:

Image(
    painter = painterResource(id = R.drawable.sunset),
    contentDescription = "Sunset",
    modifier = Modifier
        .graphicsLayer {
            this.transformOrigin = TransformOrigin(0f, 0f)
            this.rotationX = 90f
            this.rotationY = 275f
            this.rotationZ = 180f
        }
)
GraphicsModifiersSnippets.kt

Przytnij i zmień kształt

Kształt określa kontur, do którego przycinana jest zawartość, gdy clip = true. W tym przykładzie ustawiamy 2 pola z 2 różnymi klipami – jeden z nich używa zmiennej klipu graphicsLayer, a drugi wygodnego opakowania Modifier.clip.

Column(modifier = Modifier.padding(16.dp)) {
    Box(
        modifier = Modifier
            .size(200.dp)
            .graphicsLayer {
                clip = true
                shape = CircleShape
            }
            .background(Color(0xFFF06292))
    ) {
        Text(
            "Hello Compose",
            style = TextStyle(color = Color.Black, fontSize = 46.sp),
            modifier = Modifier.align(Alignment.Center)
        )
    }
    Box(
        modifier = Modifier
            .size(200.dp)
            .clip(CircleShape)
            .background(Color(0xFF4DB6AC))
    )
}
GraphicsModifiersSnippets.kt

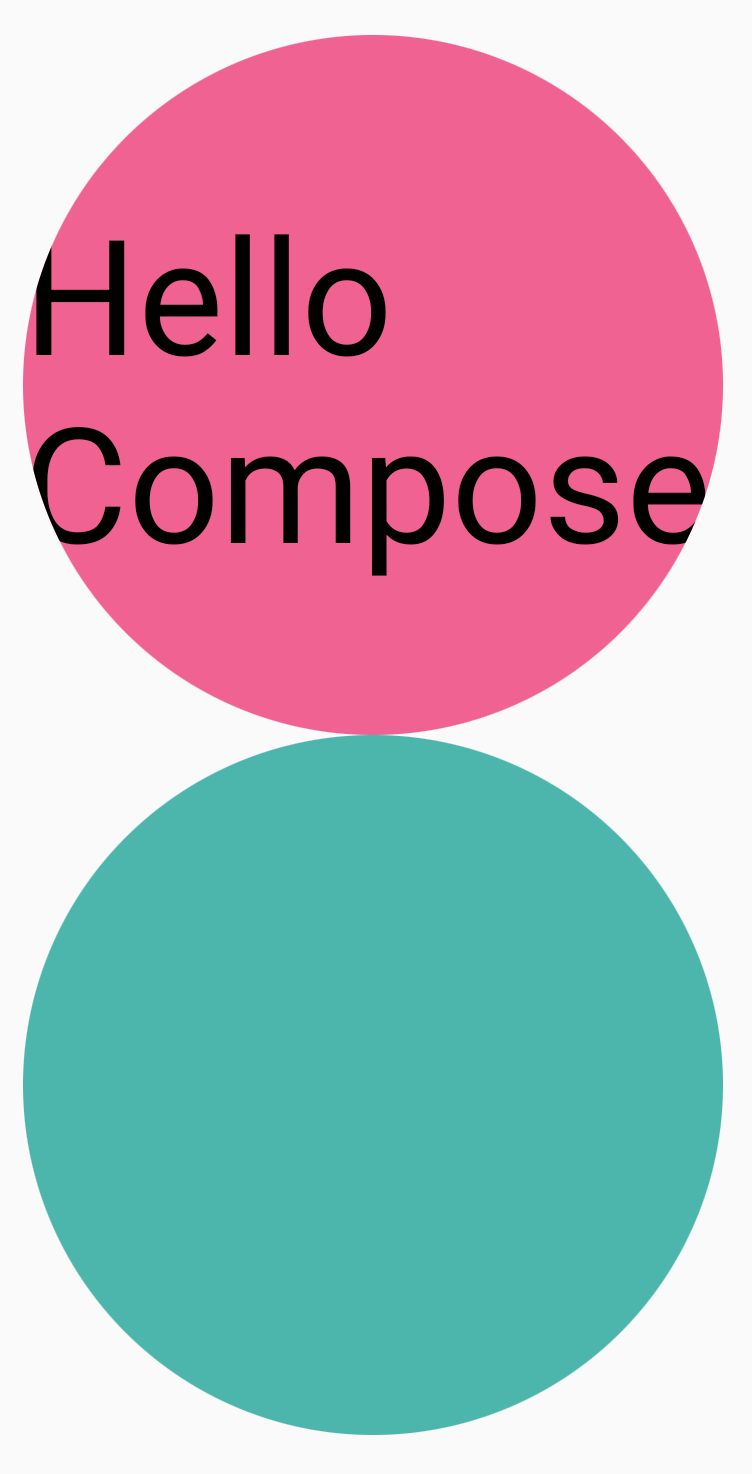

Zawartość pierwszego pola (tekst „Hello Compose”) jest przycięta do kształtu koła:

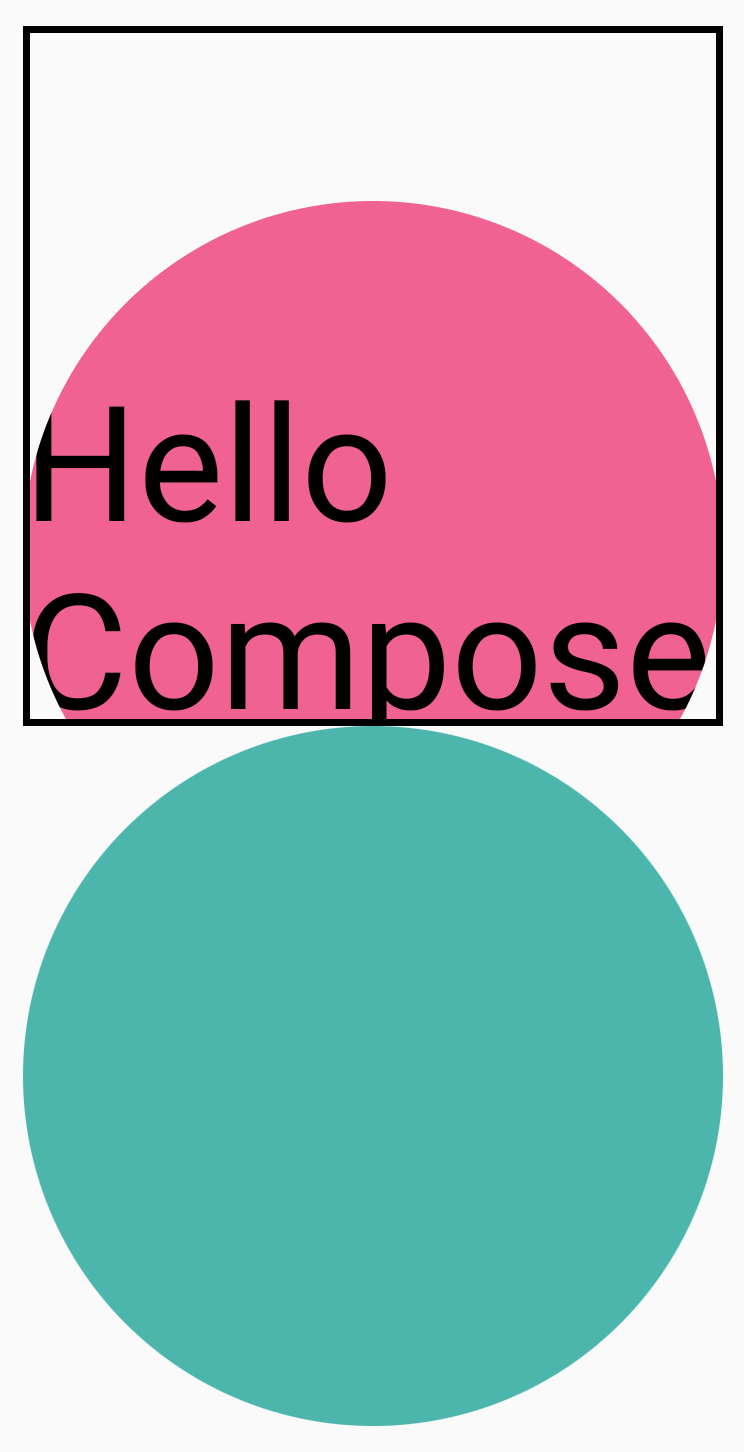

Jeśli następnie zastosujesz translationY do górnego różowego kółka, zobaczysz, że granice elementu kompozycyjnego pozostają takie same, ale kółko jest rysowane pod dolnym kółkiem (i poza jego granicami).

Aby przyciąć element kompozycyjny do regionu, w którym jest rysowany, możesz dodać kolejny modyfikator Modifier.clip(RectangleShape) na początku łańcucha modyfikatorów. Treść pozostanie w pierwotnych granicach.

Column(modifier = Modifier.padding(16.dp)) {
    Box(
        modifier = Modifier
            .clip(RectangleShape)
            .size(200.dp)
            .border(2.dp, Color.Black)
            .graphicsLayer {
                clip = true
                shape = CircleShape
                translationY = 50.dp.toPx()
            }
            .background(Color(0xFFF06292))
    ) {
        Text(
            "Hello Compose",
            style = TextStyle(color = Color.Black, fontSize = 46.sp),
            modifier = Modifier.align(Alignment.Center)
        )
    }

    Box(
        modifier = Modifier
            .size(200.dp)
            .clip(RoundedCornerShape(500.dp))
            .background(Color(0xFF4DB6AC))
    )
}
GraphicsModifiersSnippets.kt

Alfa

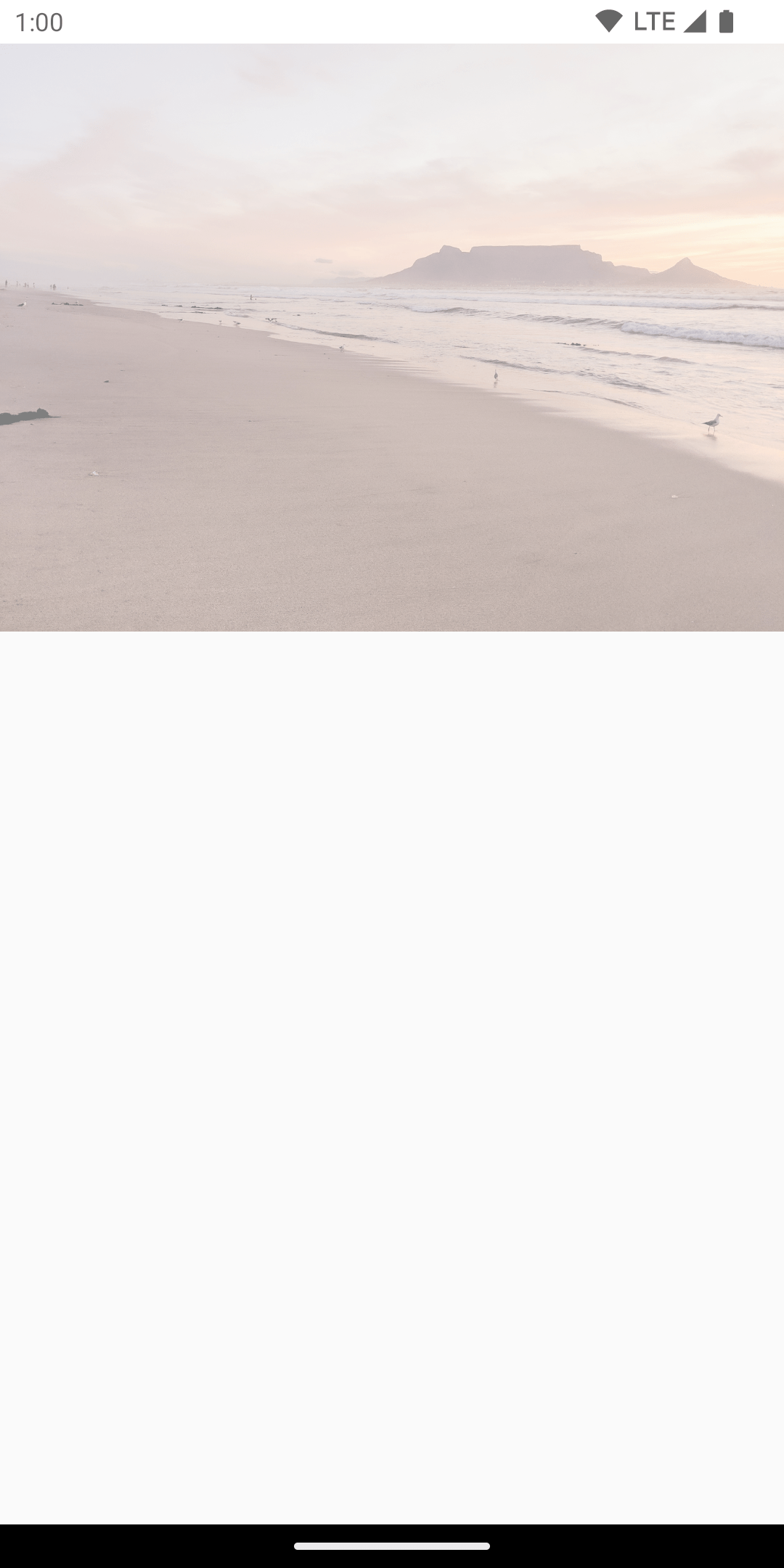

Za pomocą tego suwaka można ustawić alpha (przezroczystość) całej warstwy.Modifier.graphicsLayer 1.0f jest całkowicie nieprzezroczysty, a 0.0f – niewidoczny.

Image(
    painter = painterResource(id = R.drawable.sunset),
    contentDescription = "clock",
    modifier = Modifier
        .graphicsLayer {
            this.alpha = 0.5f
        }
)
GraphicsModifiersSnippets.kt

Strategia kompozycji

Praca z wartościami alfa i przezroczystością może być bardziej skomplikowana niż zmiana pojedynczej wartości alfa. Oprócz zmiany wartości alfa możesz też ustawić CompositingStrategy na graphicsLayer. CompositingStrategy określa sposób komponowania (łączenia) treści funkcji kompozycyjnej z innymi treściami, które są już narysowane na ekranie.

Dostępne strategie to:

Automatycznie (domyślnie)

Strategia kompozycji jest określana przez pozostałe parametry graphicsLayer. Renderuje warstwę do bufora poza ekranem, jeśli wartość alfa jest mniejsza niż 1,0 f lub ustawiony jest atrybut RenderEffect. Gdy wartość alfa jest mniejsza niż 1f, automatycznie tworzona jest warstwa kompozycji, która renderuje zawartość, a następnie rysuje ten bufor poza ekranem w miejscu docelowym z odpowiednią wartością alfa. Ustawienie wartości RenderEffect lub overscroll zawsze powoduje renderowanie treści w buforze poza ekranem niezależnie od ustawienia CompositingStrategy.

Poza ekranem

Zawartość elementu kompozycyjnego jest zawsze rasteryzowana do tekstury lub mapy bitowej poza ekranem przed renderowaniem w miejscu docelowym. Jest to przydatne do stosowania operacji BlendMode do maskowania treści oraz do zwiększania wydajności podczas renderowania złożonych zestawów instrukcji rysowania.

Przykładem użycia CompositingStrategy.Offscreen jest BlendModes. Załóżmy, że na podstawie przykładu poniżej chcesz usunąć części funkcji Image, wydając polecenie rysowania, które używa funkcji BlendMode.Clear. Jeśli nie ustawisz wartości compositingStrategy na CompositingStrategy.Offscreen, element BlendMode będzie wchodzić w interakcję ze wszystkimi elementami znajdującymi się pod nim.

Image(
    painter = painterResource(id = R.drawable.dog),
    contentDescription = "Dog",
    contentScale = ContentScale.Crop,
    modifier = Modifier
        .size(120.dp)
        .aspectRatio(1f)
        .background(
            Brush.linearGradient(
                listOf(
                    Color(0xFFC5E1A5),
                    Color(0xFF80DEEA)
                )
            )
        )
        .padding(8.dp)
        .graphicsLayer {
            compositingStrategy = CompositingStrategy.Offscreen
        }
        .drawWithCache {
            val path = Path()
            path.addOval(
                Rect(
                    topLeft = Offset.Zero,
                    bottomRight = Offset(size.width, size.height)
                )
            )
            onDrawWithContent {
                clipPath(path) {
                    // this draws the actual image - if you don't call drawContent, it wont
                    // render anything
                    this@onDrawWithContent.drawContent()
                }
                val dotSize = size.width / 8f
                // Clip a white border for the content
                drawCircle(
                    Color.Black,
                    radius = dotSize,
                    center = Offset(
                        x = size.width - dotSize,
                        y = size.height - dotSize
                    ),
                    blendMode = BlendMode.Clear
                )
                // draw the red circle indication
                drawCircle(
                    Color(0xFFEF5350), radius = dotSize * 0.8f,
                    center = Offset(
                        x = size.width - dotSize,
                        y = size.height - dotSize
                    )
                )
            }
        }
)
GraphicsModifiersSnippets.kt

Ustawienie CompositingStrategy na Offscreen powoduje utworzenie tekstury poza ekranem, na której będą wykonywane polecenia (zastosowanie BlendMode tylko do zawartości tego komponentu). Następnie renderuje go na tym, co jest już renderowane na ekranie, nie wpływając na już narysowaną treść.

Jeśli nie użyjesz CompositingStrategy.Offscreen, zastosowanie BlendMode.Clear wyczyści wszystkie piksele w miejscu docelowym niezależnie od tego, co było już ustawione, pozostawiając widoczny bufor renderowania okna (czarny). Wiele BlendModes, które wykorzystują kanał alfa, nie będzie działać zgodnie z oczekiwaniami bez bufora poza ekranem. Zwróć uwagę na czarny pierścień wokół czerwonego wskaźnika:

Aby to lepiej zrozumieć: jeśli aplikacja miała przezroczyste tło okna i nie używasz CompositingStrategy.Offscreen, BlendMode będzie wchodzić w interakcję z całą aplikacją. Wyczyści wszystkie piksele, aby wyświetlić aplikację lub tapetę pod nią, jak w tym przykładzie:

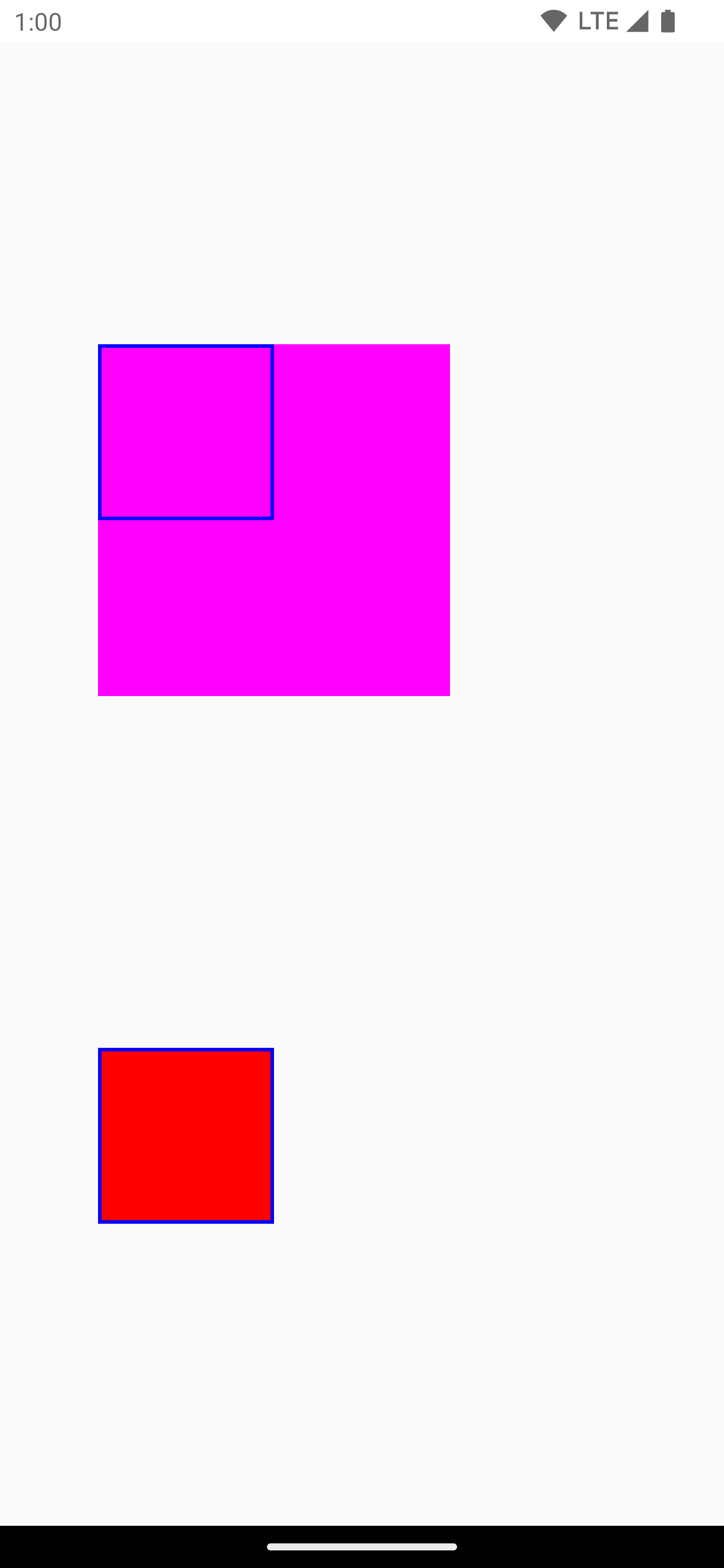

Warto zauważyć, że podczas korzystania z CompositingStrategy.Offscreen tworzona jest tekstura poza ekranem o rozmiarze obszaru rysowania, która jest renderowana z powrotem na ekranie. Wszystkie polecenia rysowania wykonane za pomocą tej strategii będą domyślnie przycinane do tego regionu. Fragment kodu poniżej pokazuje różnice po przejściu na tekstury poza ekranem:

@Composable
fun CompositingStrategyExamples() {
    Column(
        modifier = Modifier
            .fillMaxSize()
            .wrapContentSize(Alignment.Center)
    ) {
        // Does not clip content even with a graphics layer usage here. By default, graphicsLayer
        // does not allocate + rasterize content into a separate layer but instead is used
        // for isolation. That is draw invalidations made outside of this graphicsLayer will not
        // re-record the drawing instructions in this composable as they have not changed
        Canvas(
            modifier = Modifier
                .graphicsLayer()
                .size(100.dp) // Note size of 100 dp here
                .border(2.dp, color = Color.Blue)
        ) {
            // ... and drawing a size of 200 dp here outside the bounds
            drawRect(color = Color.Magenta, size = Size(200.dp.toPx(), 200.dp.toPx()))
        }

        Spacer(modifier = Modifier.size(300.dp))

        /* Clips content as alpha usage here creates an offscreen buffer to rasterize content
        into first then draws to the original destination */
        Canvas(
            modifier = Modifier
                // force to an offscreen buffer
                .graphicsLayer(compositingStrategy = CompositingStrategy.Offscreen)
                .size(100.dp) // Note size of 100 dp here
                .border(2.dp, color = Color.Blue)
        ) {
            /* ... and drawing a size of 200 dp. However, because of the CompositingStrategy.Offscreen usage above, the
            content gets clipped */
            drawRect(color = Color.Red, size = Size(200.dp.toPx(), 200.dp.toPx()))
        }
    }
}
GraphicsModifiersSnippets.kt

ModulateAlpha

Ta strategia kompozycji modyfikuje wartość alfa dla każdej instrukcji rysowania zarejestrowanej w graphicsLayer. Nie utworzy bufora poza ekranem dla wartości alfa poniżej 1,0 f, chyba że ustawiono wartość RenderEffect, więc może być bardziej wydajny w przypadku renderowania alfa. Może jednak dawać różne wyniki w przypadku treści, które się pokrywają. W przypadku zastosowań, w których z góry wiadomo, że treści nie nakładają się na siebie, może to zapewnić lepszą wydajność niż CompositingStrategy.Auto z wartościami alfa mniejszymi niż 1.

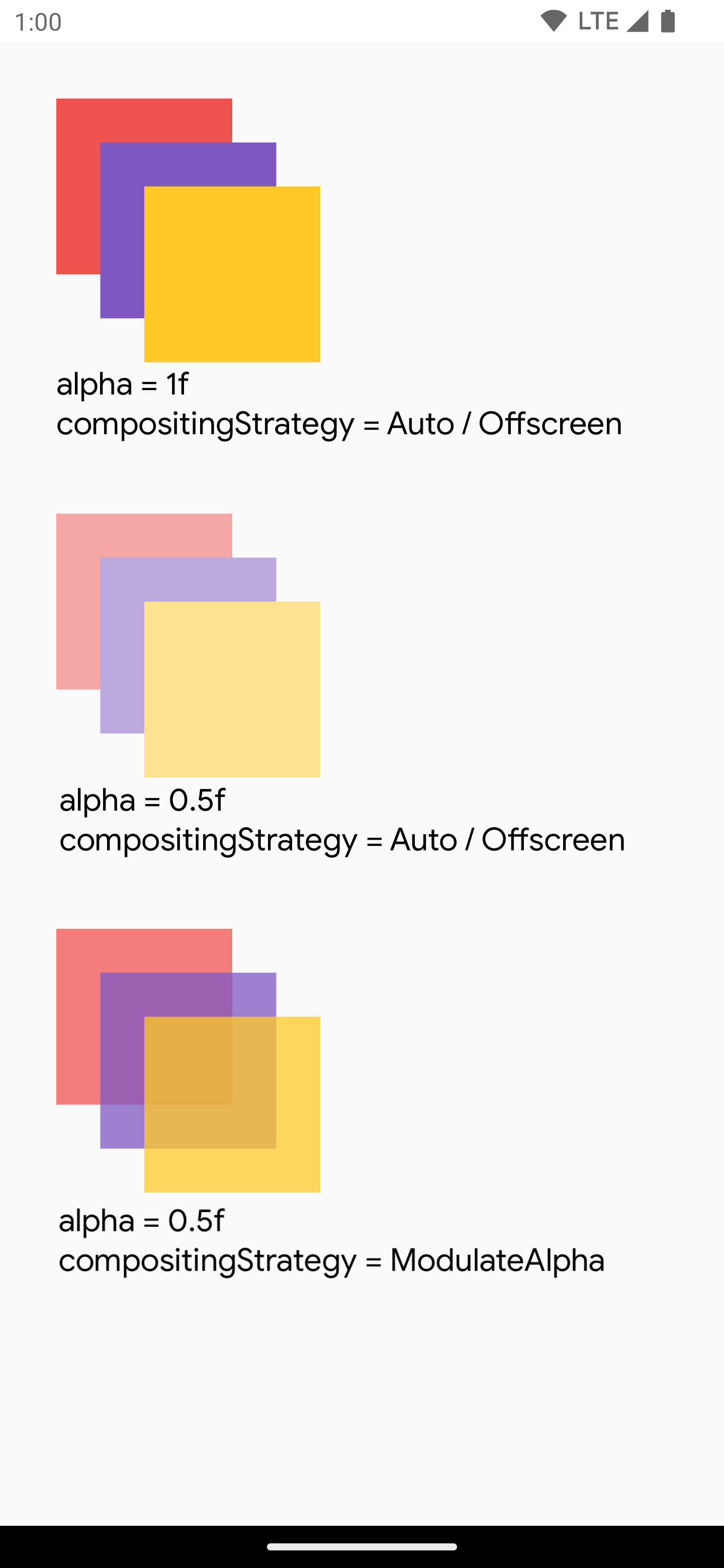

Poniżej znajdziesz kolejny przykład różnych strategii kompozycji – zastosowanie różnych wartości alfa do różnych części komponentów i zastosowanie Modulatestrategii:

@Preview
@Composable
fun CompositingStrategy_ModulateAlpha() {
    Column(
        modifier = Modifier
            .fillMaxSize()
            .padding(32.dp)
    ) {
        // Base drawing, no alpha applied
        Canvas(
            modifier = Modifier.size(200.dp)
        ) {
            drawSquares()
        }

        Spacer(modifier = Modifier.size(36.dp))

        // Alpha 0.5f applied to whole composable
        Canvas(
            modifier = Modifier
                .size(200.dp)
                .graphicsLayer {
                    alpha = 0.5f
                }
        ) {
            drawSquares()
        }
        Spacer(modifier = Modifier.size(36.dp))

        // 0.75f alpha applied to each draw call when using ModulateAlpha
        Canvas(
            modifier = Modifier
                .size(200.dp)
                .graphicsLayer {
                    compositingStrategy = CompositingStrategy.ModulateAlpha
                    alpha = 0.75f
                }
        ) {
            drawSquares()
        }
    }
}

private fun DrawScope.drawSquares() {

    val size = Size(100.dp.toPx(), 100.dp.toPx())
    drawRect(color = Red, size = size)
    drawRect(
        color = Purple, size = size,
        topLeft = Offset(size.width / 4f, size.height / 4f)
    )
    drawRect(
        color = Yellow, size = size,
        topLeft = Offset(size.width / 4f * 2f, size.height / 4f * 2f)
    )
}

val Purple = Color(0xFF7E57C2)
val Yellow = Color(0xFFFFCA28)
val Red = Color(0xFFEF5350)
GraphicsModifiersSnippets.kt

Zapisywanie zawartości funkcji kompozycyjnej do mapy bitowej

Częstym przypadkiem użycia jest tworzenie Bitmap z funkcji kompozycyjnej. Aby skopiować zawartość komponentu do Bitmap, utwórz GraphicsLayer za pomocą rememberGraphicsLayer().

Przekieruj polecenia rysowania do nowej warstwy za pomocą poleceń drawWithContent() i graphicsLayer.record{}. Następnie narysuj warstwę na widocznym obszarze roboczym za pomocą funkcji drawLayer:

val coroutineScope = rememberCoroutineScope()
val graphicsLayer = rememberGraphicsLayer()
Box(
    modifier = Modifier
        .drawWithContent {
            // call record to capture the content in the graphics layer
            graphicsLayer.record {
                // draw the contents of the composable into the graphics layer
                this@drawWithContent.drawContent()
            }
            // draw the graphics layer on the visible canvas
            drawLayer(graphicsLayer)
        }
        .clickable {
            coroutineScope.launch {
                val bitmap = graphicsLayer.toImageBitmap()
                // do something with the newly acquired bitmap
            }
        }
        .background(Color.White)
) {
    Text("Hello Android", fontSize = 26.sp)
}
AdvancedGraphicsSnippets.kt

Możesz zapisać bitmapę na dysku i ją udostępnić. Więcej informacji znajdziesz w pełnym przykładzie kodu. Zanim spróbujesz zapisać plik na dysku, sprawdź uprawnienia na urządzeniu.

Modyfikator rysowania niestandardowego

Aby utworzyć własny modyfikator niestandardowy, zaimplementuj interfejs DrawModifier. Dzięki temu uzyskasz dostęp do ContentDrawScope, czyli tego samego, co jest udostępniane podczas korzystania z Modifier.drawWithContent(). Możesz następnie wyodrębnić typowe operacje rysowania do niestandardowych modyfikatorów rysowania, aby uporządkować kod i zapewnić wygodne otoki, np. Modifier.background() jest wygodnym DrawModifier.

Jeśli na przykład chcesz wdrożyć Modifier, który odwraca treść w pionie, możesz utworzyć go w ten sposób:

class FlippedModifier : DrawModifier {
    override fun ContentDrawScope.draw() {
        scale(1f, -1f) {
            this@draw.drawContent()
        }
    }
}

fun Modifier.flipped() = this.then(FlippedModifier())
GraphicsModifiersSnippets.kt

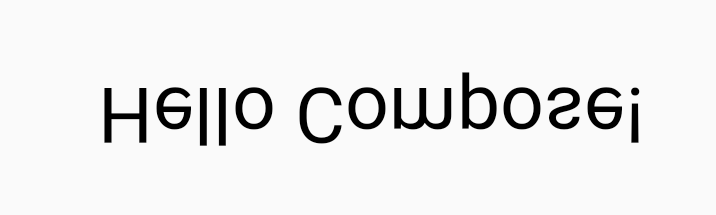

Następnie użyj odwróconego modyfikatora zastosowanego do Text:

Text(
    "Hello Compose!",
    modifier = Modifier
        .flipped()
)
GraphicsModifiersSnippets.kt

Dodatkowe materiały

Więcej przykładów użycia graphicsLayer i rysowania niestandardowego znajdziesz w tych materiałach:

• Animowanie meduzy w Compose
• Układy i grafika w Compose w ramach ADS 2022
