Flame chart
Tetap teratur dengan koleksi
Simpan dan kategorikan konten berdasarkan preferensi Anda.
Tab Flame Chart menyediakan call chart terbalik yang menggabungkan
stack panggilan identik. Artinya, metode atau fungsi identik yang memiliki
urutan pemanggil yang sama akan dikumpulkan dan direpresentasikan sebagai batang yang lebih panjang
dalam flame chart (bukan menampilkannya sebagai beberapa batang yang lebih pendek, seperti dalam
call chart). Hal ini memudahkan Anda melihat metode atau fungsi mana yang paling banyak
menghabiskan waktu. Namun, hal ini juga berarti sumbu horizontal tidak merepresentasikan
linimasa; sebagai gantinya, sumbu ini menunjukkan jumlah waktu relatif yang dibutuhkan setiap
metode atau fungsi untuk dieksekusi.
Untuk membantu menggambarkan konsep ini, pertimbangkan call chart pada Gambar 1. Perlu diketahui
bahwa metode D membuat beberapa panggilan ke B (B1, B2, dan
B3), dan beberapa panggilan ke B tersebut membuat panggilan ke C (C1 dan
C3).

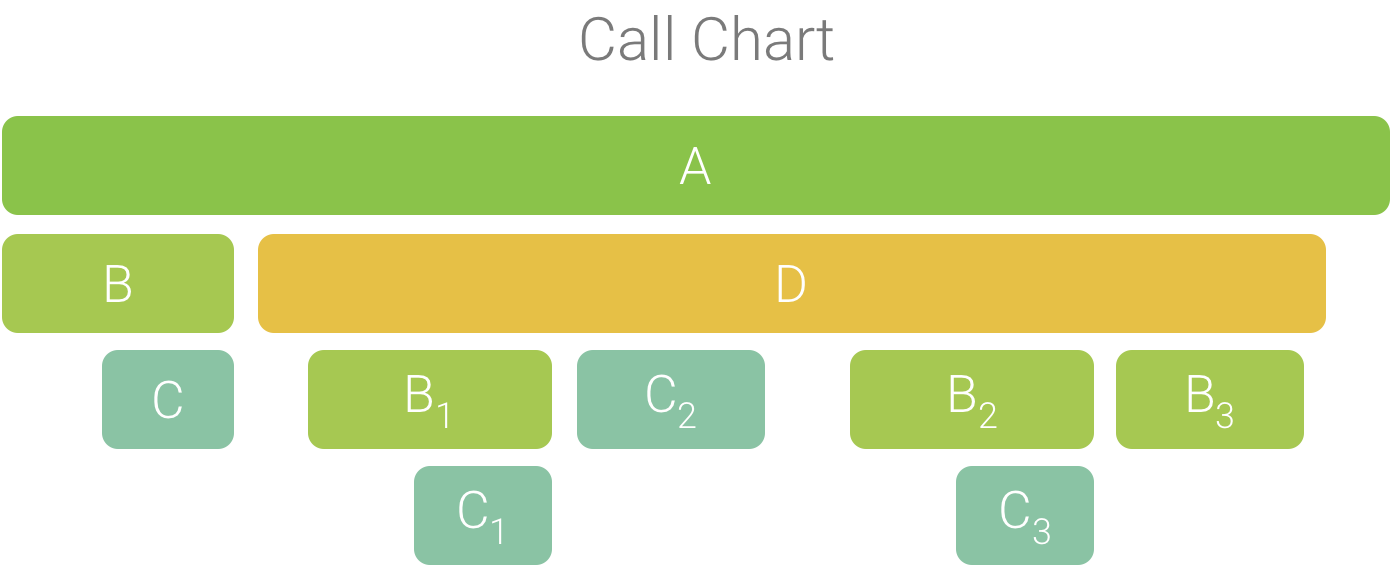

Gambar 1. Call chart dengan beberapa panggilan metode yang memiliki
urutan pemanggil yang sama.
Karena B1, B2, dan B3 memiliki urutan pemanggil
yang sama (A → D → B), semuanya akan digabungkan, seperti dalam Gambar 2. Demikian pula,
C1 dan C3 digabungkan karena memiliki urutan
pemanggil yang sama (A → D → B → C); perlu diketahui bahwa C2 tidak disertakan
karena memiliki urutan pemanggil yang berbeda (A → D → C).

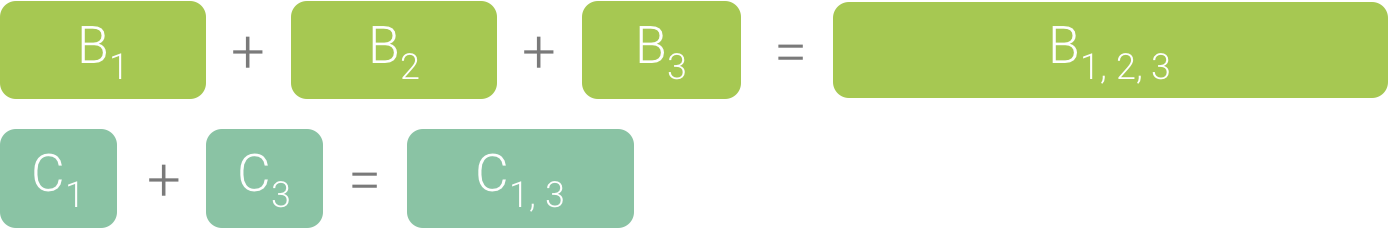

Gambar 2. Menggabungkan metode identik yang memiliki
stack panggilan yang sama.
Panggilan yang digabungkan digunakan untuk membuat flame chart, seperti yang ditunjukkan dalam Gambar 3.
Perlu diketahui bahwa untuk setiap panggilan tertentu dalam flame chart, tujuan panggilan yang memakai
paling banyak waktu CPU akan muncul terlebih dahulu.

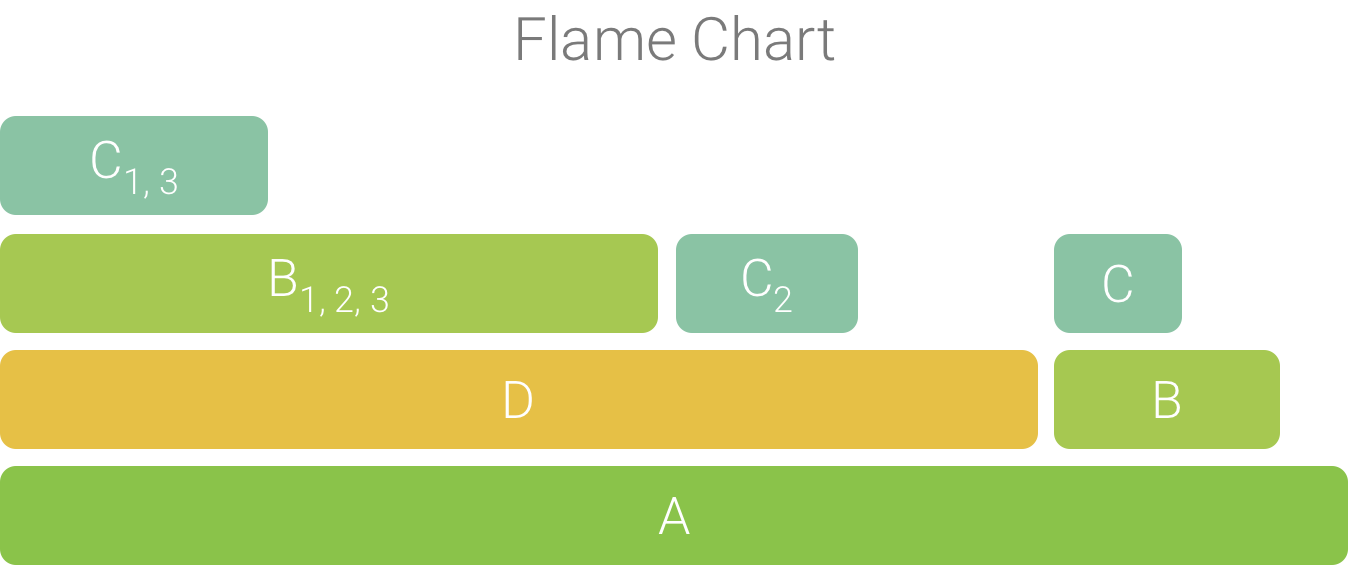

Gambar 3. Representasi flame chart dari call chart
yang ditunjukkan dalam gambar 5.
