Funzionalità avanzate dello stilo

Android e ChromeOS forniscono una serie di API per aiutarti a creare app che offrono agli utenti un'esperienza con lo stilo eccezionale. La MotionEvent del corso espone informazioni sull'interazione dello stilo con lo schermo, inclusa la pressione dello stilo, orientamento, inclinazione, passaggio del mouse e rilevamento del palmo. Grafica e movimento a bassa latenza le librerie di previsione migliorano il rendering sullo schermo con lo stilo per fornire naturale, simile a carta e penna.

MotionEvent

La classe MotionEvent rappresenta le interazioni di input dell'utente, come la posizione e il movimento dei puntatori touch sullo schermo. Per l'inserimento con lo stilo, MotionEvent espone anche dati su pressione, orientamento, inclinazione e passaggio del mouse.

Dati sugli eventi

To access MotionEvent data, add a pointerInput modifier to components:

@Composable
fun Greeting() {
    Text(
        text = "Hello, Android!", textAlign = TextAlign.Center, style = TextStyle(fontSize = 5.em),
        modifier = Modifier
            .pointerInput(Unit) {
                awaitEachGesture {
                    while (true) {
                        val event = awaitPointerEvent()
                        event.changes.forEach { println(it) }
                    }
                }
            },
    )
}

Un oggetto MotionEvent fornisce dati relativi ai seguenti aspetti di una UI dell'evento:

• Azioni: interazione fisica con il dispositivo, tocco dello schermo, Spostamento di un puntatore sulla superficie dello schermo, passaggio del puntatore sopra lo schermo piattaforma
• Puntatori: identificatori degli oggetti che interagiscono con lo schermo: dita, stilo, mouse
• Asse: tipo di dati, come coordinate x e y, pressione, inclinazione, orientamento, e passa il mouse sopra (distanza)

Azioni

Per implementare il supporto dello stilo, devi sapere quale azione sta svolgendo l'utente l'efficienza operativa.

MotionEvent fornisce un'ampia gamma di costanti ACTION che definiscono il movimento eventi. Le azioni più importanti per lo stilo includono:

La tua app può eseguire attività come iniziare un nuovo stile quando ACTION_DOWN accade, tracciando il tratto con ACTION_MOVE, e terminando il tratto quando ACTION_UP viene attivato.

L'insieme di MotionEvent azioni da ACTION_DOWN a ACTION_UP per un determinato un puntatore è un insieme di movimento.

Puntatori

La maggior parte delle schermate è multi-touch: il sistema assegna un puntatore a ciascun dito, stilo, mouse o un altro oggetto di punta che interagisce con lo schermo. Un puntatore consente di ottenere le informazioni dell'asse per un puntatore specifico, come posizione del primo dito che tocca lo schermo o il secondo.

Gli indici dei puntatori vanno da zero al numero di puntatori restituiti da MotionEvent#pointerCount() meno 1.

È possibile accedere ai valori dell'asse dei puntatori con il metodo getAxisValue(axis, pointerIndex). Quando l'indice del puntatore viene omesso, il sistema restituisce il valore per il primo puntatore zero (0).

Gli oggetti MotionEvent contengono informazioni sul tipo di puntatore in uso. Tu può ottenere il tipo di puntatore iterando gli indici dei cursori e chiamando il getToolType(pointerIndex) .

Per ulteriori informazioni sui puntatori, consulta Gestire il multi-touch gesti.

Input stilo

Puoi filtrare in base agli input dello stilo con TOOL_TYPE_STYLUS:

val isStylus = TOOL_TYPE_STYLUS == event.getToolType(pointerIndex)

Lo stilo può anche segnalare che viene usato come gomma con TOOL_TYPE_ERASER:

val isEraser = TOOL_TYPE_ERASER == event.getToolType(pointerIndex)

Dati asse stilo

ACTION_DOWN e ACTION_MOVE forniscono i dati degli assi relativi allo stilo, ovvero x e Coordinate y, pressione, orientamento, inclinazione e passaggio del mouse.

Per abilitare l'accesso a questi dati, l'API MotionEvent fornisce getAxisValue(int), in cui il parametro è uno dei seguenti identificatori dell'asse:

Ad esempio, MotionEvent.getAxisValue(AXIS_X) restituisce la coordinata x per la primo puntatore.

Vedi anche Gestire il multi-touch gesti.

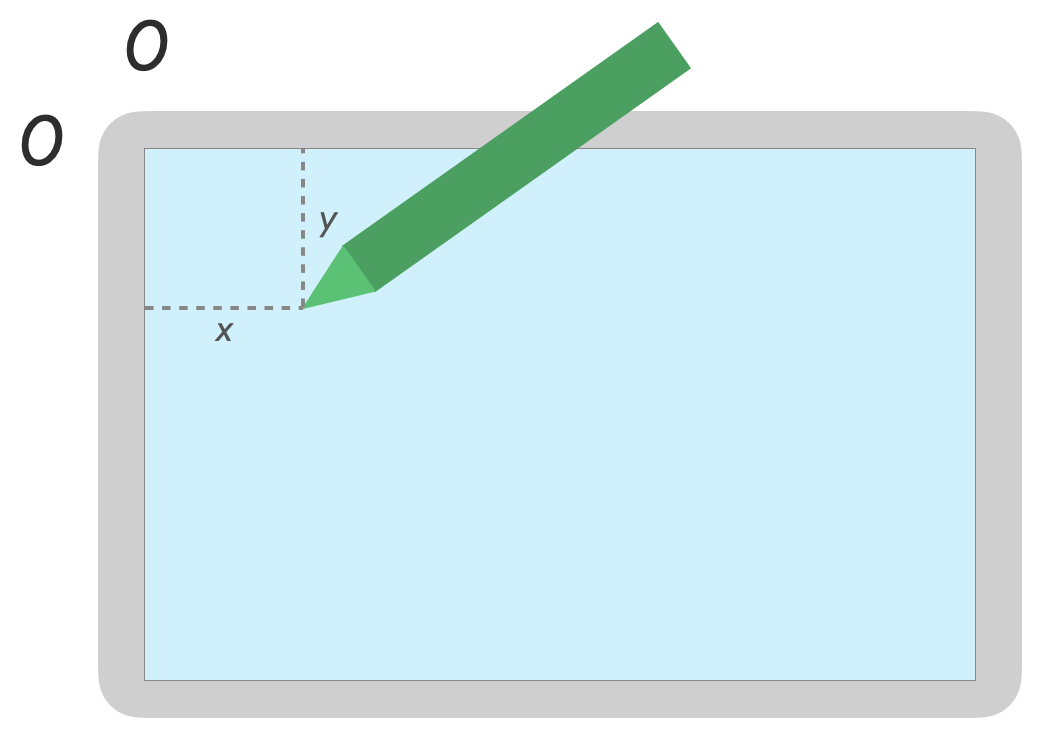

Posizione

Puoi recuperare le coordinate x e y di un puntatore con le seguenti chiamate:

• MotionEvent#getAxisValue(AXIS_X) oppure MotionEvent#getX()
• MotionEvent#getAxisValue(AXIS_Y) oppure MotionEvent#getY()

Pressione

Puoi recuperare la pressione del puntatore con MotionEvent#getAxisValue(AXIS_PRESSURE) o, per il primo puntatore, MotionEvent#getPressure()

Il valore della pressione per i touchscreen o i touchpad è un valore compreso tra 0 (nessuna pressione) e 1, ma è possibile restituire valori più alti a seconda dello schermo calibrazione.

di Gemini Advanced.

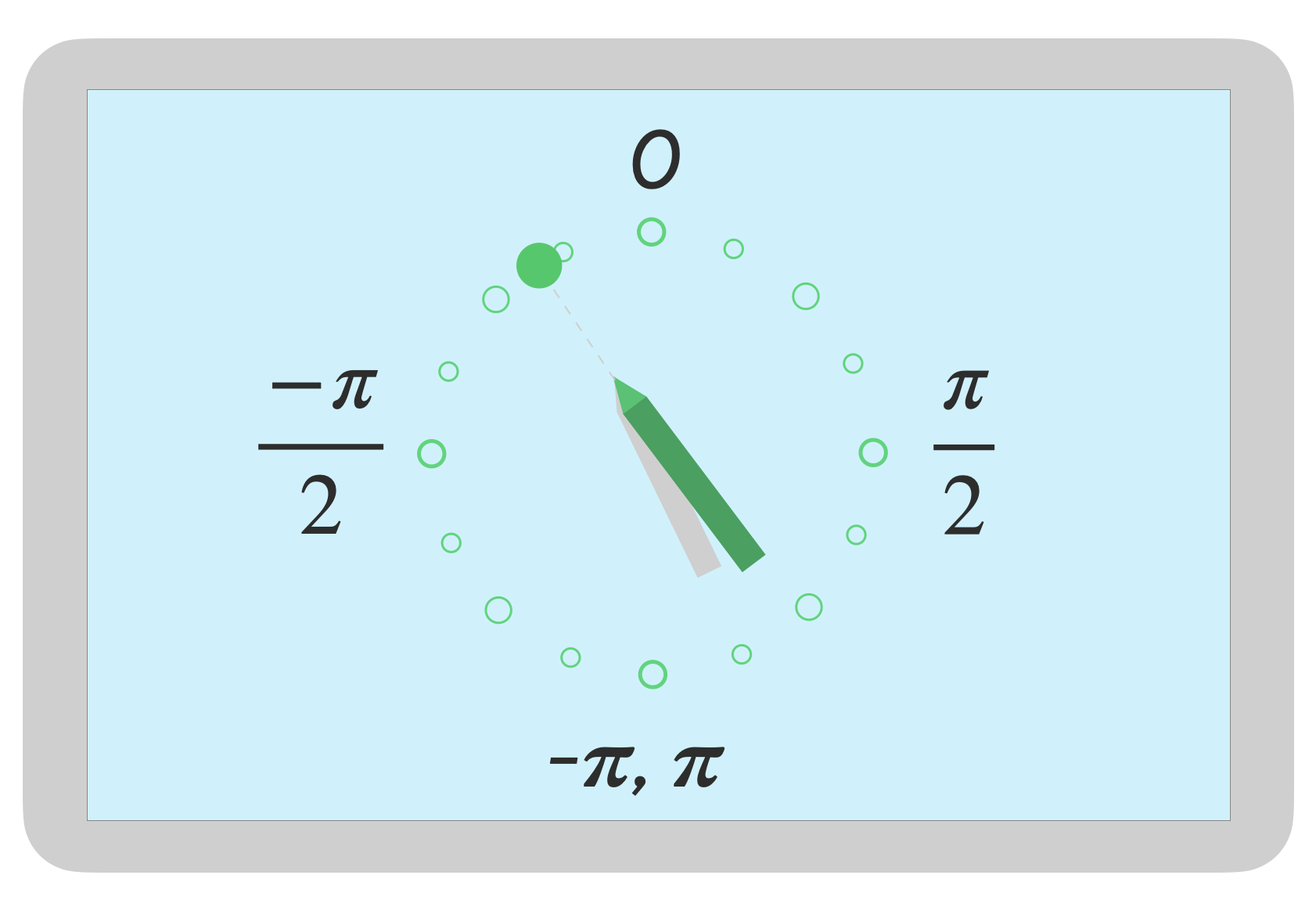

Orientamento

L'orientamento indica la direzione in cui è rivolto lo stilo.

L'orientamento del puntatore può essere recuperato utilizzando getAxisValue(AXIS_ORIENTATION) o getOrientation() (per il primo puntatore).

Per uno stilo, l'orientamento viene restituito come un valore in radianti compreso tra 0 e pi greco (p) in senso orario o da 0 a -pi in senso antiorario.

L'orientamento consente di implementare un pennello reale. Ad esempio, se lo stilo rappresenta un pennello piatto, la sua larghezza dipende dal orientamento stilo.

Inclinazione

L'inclinazione misura l'inclinazione dello stilo rispetto allo schermo.

L'inclinazione restituisce l'angolo positivo dello stilo in radianti, dove zero è perpendicolare allo schermo e p/2 è piatto sulla superficie.

L'angolo di inclinazione può essere recuperato utilizzando getAxisValue(AXIS_TILT) (nessuna scorciatoia per il primo puntatore).

L'inclinazione può essere utilizzata per riprodurre strumenti reali il più vicino possibile, come che riproduce l'ombreggiatura con una matita inclinata.

di Gemini Advanced.

Passaci il mouse sopra

La distanza dello stilo dallo schermo può essere ottenuta con getAxisValue(AXIS_DISTANCE). Il metodo restituisce un valore compreso tra 0,0 (contatto con sullo schermo) a valori più alti quando lo stilo si allontana dallo schermo. Il passaggio del mouse la distanza tra lo schermo e il pennino (punto) dello stilo dipende produttore di schermo e stilo. Poiché le implementazioni possono variano, non fare affidamento su valori precisi per le funzionalità critiche dell'app.

Puoi utilizzare lo stilo per visualizzare in anteprima le dimensioni del pennello o indicare che viene selezionato.

Rifiuto del palmo della mano, navigazione e input indesiderati

A volte gli schermi multi-touch possono registrare tocchi indesiderati, ad esempio quando l'utente appoggia naturalmente la mano sullo schermo per avere un supporto durante la scrittura a mano libera. Il rifiuto del palmo della mano è un meccanismo che rileva questo comportamento e ti avvisa che l'ultima impostazione di MotionEvent deve essere annullata.

Di conseguenza, devi conservare una cronologia degli input dell'utente in modo che gli tocchi indesiderati possono essere rimossi dallo schermo e gli input legittimi dell'utente possono essere di nuovo sottoposti a rendering.

ACTION_CANCEL e FLAG_CANCELED

ACTION_CANCEL e FLAG_CANCELED sono entrambi pensati per informarti che il precedente set di MotionEvent dovrebbe essere annullato dall'ultimo ACTION_DOWN, in modo da poter, ad esempio, annullare l'ultimo tratto per un'app di disegno di un determinato puntatore.

ANNULLA AZIONE

Aggiunte in Android 1.0 (livello API 1)

ACTION_CANCEL indica che la serie di eventi di movimento precedente deve essere annullata.

ACTION_CANCEL viene attivato quando viene rilevata una delle seguenti condizioni:

• Gesti di navigazione
• Rifiuto del palmo della mano

Quando ACTION_CANCEL viene attivato, devi identificare il puntatore attivo con getPointerId(getActionIndex()). Quindi rimuovi il tratto creato con quel puntatore dalla cronologia di input ed esegui nuovamente il rendering della scena.

SEGNALAZIONE_ANNULLATA

Aggiunte in Android 13 (livello API 33)

FLAG_CANCELED indica che il puntatore salito era un tocco involontario dell'utente. Il flag è in genere viene impostata quando l'utente tocca accidentalmente lo schermo, ad esempio afferrando il dispositivo o posizionando il palmo della mano sullo schermo.

Per accedere al valore del flag:

val cancel = (event.flags and FLAG_CANCELED) == FLAG_CANCELED

Se il flag è impostato, devi annullare l'ultima impostazione di MotionEvent, dall'ultima ACTION_DOWN da questo puntatore.

Come ACTION_CANCEL, il puntatore si trova con getPointerId(actionIndex).

Gesti a schermo intero, edge-to-edge e di navigazione

Se un'app è a schermo intero e presenta elementi interattivi vicino al bordo, come area di un'app per disegnare o prendere appunti, che scorre dalla parte inferiore dello schermo per visualizzare la navigazione o spostare l'app in background potrebbe un tocco indesiderato sulla tela.

Per evitare che i gesti attivino tocchi indesiderati nella tua app, puoi: e sfrutta gli insiemi ACTION_CANCEL.

Consulta anche la sezione Rifiuto di un palmo, navigazione e input indesiderati .

Utilizza la setSystemBarsBehavior() e BEHAVIOR_SHOW_TRANSIENT_BARS_BY_SWIPE di WindowInsetsController per evitare che i gesti di navigazione provochino eventi tocco indesiderati:

// Configure the behavior of the hidden system bars.
windowInsetsController.systemBarsBehavior =
    WindowInsetsControllerCompat.BEHAVIOR_SHOW_TRANSIENT_BARS_BY_SWIPE

Per scoprire di più sulla gestione dei riquadri e dei gesti, vedi:

• Nascondi le barre di sistema per la modalità immersiva
• Garantire la compatibilità con la navigazione tramite gesti
• Visualizza i contenuti in modo edge-to-edge nell'app

Bassa latenza

La latenza è il tempo richiesto dall'hardware, dal sistema e dall'applicazione per elaborare ed eseguire il rendering dell'input dell'utente.

Latenza = elaborazione input hardware e sistema operativo + elaborazione app + compositing del sistema

• rendering hardware

Origine della latenza

• Registrazione stilo con touchscreen (hardware): connessione wireless iniziale quando lo stilo e il sistema operativo comunicano per essere registrati e sincronizzati.
• Frequenza di campionamento del tocco (hardware): il numero di volte al secondo per un touchscreen verifica se un puntatore tocca la superficie, con valori compresi tra 60 e 1000 Hz.
• Elaborazione dell'input (app): applicazione di colore, effetti grafici e trasformazione sull'input dell'utente.
• Rendering grafico (sistema operativo + hardware): scambio del buffer, elaborazione hardware.

Grafica a bassa latenza

La libreria grafica a bassa latenza di Jetpack riduce i tempi di elaborazione tra l'input dell'utente e il rendering sullo schermo.

La libreria riduce i tempi di elaborazione evitando il rendering multi-buffer e sfruttando una tecnica di rendering con buffer frontale, che significa scrivere direttamente sullo schermo.

Rendering buffer frontale

Il buffer anteriore è la memoria utilizzata dallo schermo per il rendering. È il più vicino le app possono disegnare direttamente sullo schermo. La libreria a bassa latenza consente di cui eseguire il rendering direttamente nel buffer frontale. Questo migliora il rendimento Impedisce lo scambio di buffer, cosa che può verificarsi nel normale rendering multi-buffer o rendering a doppio buffer (il caso più comune).

di Gemini Advanced.

.

Il rendering con buffer frontale è un'ottima tecnica per eseguire il rendering di una piccola area schermo, non è progettato per essere utilizzato per aggiornare l'intera schermata. Con front-buffer, l'app sta eseguendo il rendering dei contenuti in un buffer da cui che il display sta leggendo. Di conseguenza, c'è la possibilità di eseguire il rendering artefatti o lo strappo (vedi di seguito).

La libreria a bassa latenza è disponibile da Android 10 (livello API 29) e versioni successive e sui dispositivi ChromeOS con Android 10 (livello API 29) e versioni successive.

Dipendenze

La libreria a bassa latenza fornisce i componenti per il rendering con buffer frontale implementazione. La libreria viene aggiunta come dipendenza nel modulo dell'app File build.gradle:

dependencies {
    implementation "androidx.graphics:graphics-core:1.0.0-alpha03"
}

Callback di GLFrontBufferRenderer

La libreria a bassa latenza include GLFrontBufferRenderer.Callback che definisce i seguenti metodi:

• onDrawFrontBufferedLayer()
  • onDrawDoubleBufferedLayer()

La libreria a bassa latenza non ha un presupposto per il tipo di dati che utilizzi GLFrontBufferRenderer.

Tuttavia, la libreria elabora i dati come un flusso di centinaia di punti dati; Progettare i dati in modo da ottimizzare l'utilizzo e l'allocazione della memoria.

Callback

Per attivare i callback di rendering, implementa GLFrontBufferedRenderer.Callback e eseguire l'override di onDrawFrontBufferedLayer() e onDrawDoubleBufferedLayer(). GLFrontBufferedRenderer utilizza i callback per eseguire il rendering dei dati ottimizzato possibile.

val callback = object: GLFrontBufferedRenderer.Callback<DATA_TYPE> {
   override fun onDrawFrontBufferedLayer(
       eglManager: EGLManager,
       bufferInfo: BufferInfo,
       transform: FloatArray,
       param: DATA_TYPE
   ) {
       // OpenGL for front buffer, short, affecting small area of the screen.
   }
   override fun onDrawMultiDoubleBufferedLayer(
       eglManager: EGLManager,
       bufferInfo: BufferInfo,
       transform: FloatArray,
       params: Collection<DATA_TYPE>
   ) {
       // OpenGL full scene rendering.
   }
}

Dichiara un'istanza di GLFrontBufferedRenderer

Prepara GLFrontBufferedRenderer fornendo i SurfaceView e che hai creato in precedenza. GLFrontBufferedRenderer ottimizza il rendering all'inizio e nel doppio buffer usando i callback:

var glFrontBufferRenderer = GLFrontBufferedRenderer<DATA_TYPE>(surfaceView, callbacks)

Rendering

Il rendering del buffer frontale si avvia quando chiami il metodo renderFrontBufferedLayer() che attiva il callback onDrawFrontBufferedLayer().

Il rendering a doppio buffer riprende quando chiami il metodo commit() che attiva il callback onDrawMultiDoubleBufferedLayer().

Nell'esempio che segue, il processo viene eseguito nel front buffer (rapido rendering) quando l'utente inizia a disegnare sullo schermo (ACTION_DOWN) e si sposta il puntatore intorno a (ACTION_MOVE). Il processo viene eseguito sul doppio buffer quando il puntatore esce dalla superficie dello schermo (ACTION_UP).

Puoi utilizzare requestUnbufferedDispatch() per chiedere che il sistema di input non raggruppa gli eventi di movimento, ma fornisca non appena sono disponibili:

when (motionEvent.action) {
   MotionEvent.ACTION_DOWN -> {
       // Deliver input events as soon as they arrive.
       view.requestUnbufferedDispatch(motionEvent)
       // Pointer is in contact with the screen.
       glFrontBufferRenderer.renderFrontBufferedLayer(DATA_TYPE)
   }
   MotionEvent.ACTION_MOVE -> {
       // Pointer is moving.
       glFrontBufferRenderer.renderFrontBufferedLayer(DATA_TYPE)
   }
   MotionEvent.ACTION_UP -> {
       // Pointer is not in contact in the screen.
       glFrontBufferRenderer.commit()
   }
   MotionEvent.CANCEL -> {
       // Cancel front buffer; remove last motion set from the screen.
       glFrontBufferRenderer.cancel()
   }
}

Cosa fare e cosa non fare durante il rendering

Piccole parti dello schermo, scrittura a mano libera, disegno o schizzi.

Aggiornamento a schermo intero, panoramica, zoom. Può causare strappi.

Strappo

Si verifica uno strappo quando lo schermo si aggiorna mentre è in corso il buffer dello schermo modificati contemporaneamente. Una parte dello schermo mostra nuovi dati, mentre un'altra mostra i vecchi dati.

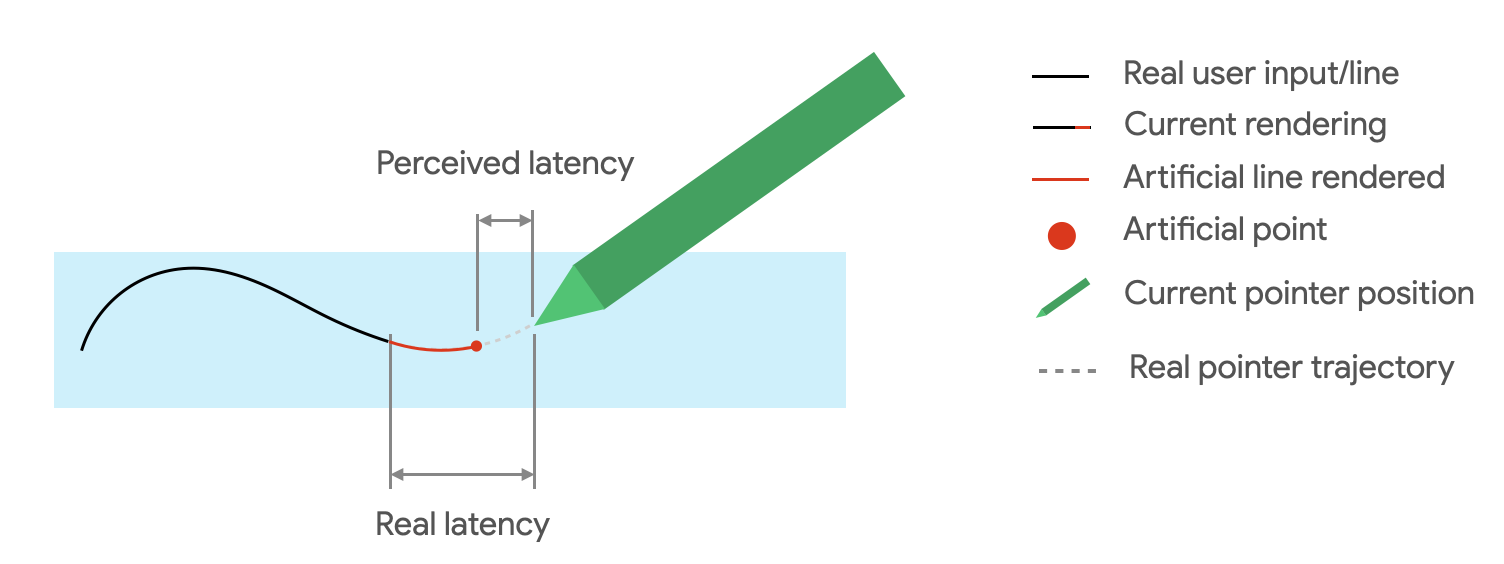

Previsione del movimento

La previsione del movimento di Jetpack libreria riduce latenza percepita stimando il percorso dell'utente e fornendo di punti artificiali al renderer.

La libreria di previsioni dei movimenti riceve input utente reali come oggetti MotionEvent. Gli oggetti contengono informazioni su coordinate x e y, pressione e tempo, sfruttati dal predittore di movimento per prevedere MotionEvent futuri di oggetti strutturati.

Gli oggetti MotionEvent previsti sono solo stime. Gli eventi previsti possono ridurre latenza percepita, ma i dati previsti devono essere sostituiti con MotionEvent effettivi una volta ricevuti.

La libreria di previsione dei movimenti è disponibile a partire da Android 4.4 (livello API 19) e e su dispositivi ChromeOS con Android 9 (livello API 28) e versioni successive.

Dipendenze

La libreria di previsione del movimento fornisce l'implementazione della previsione. La la libreria viene aggiunta come dipendenza nel file del modulo build.gradle dell'app:

dependencies {
    implementation "androidx.input:input-motionprediction:1.0.0-beta01"
}

Implementazione

La libreria di previsione del movimento include MotionEventPredictor che definisce i seguenti metodi:

• record(): Archivia MotionEvent oggetti come record delle azioni dell'utente
• predict(): Restituisce un valore MotionEvent previsto

Dichiara un'istanza di MotionEventPredictor

var motionEventPredictor = MotionEventPredictor.newInstance(view)

Fornisci dati al predittore

motionEventPredictor.record(motionEvent)

Previsione

when (motionEvent.action) {
   MotionEvent.ACTION_MOVE -> {
       val predictedMotionEvent = motionEventPredictor?.predict()
       if(predictedMotionEvent != null) {
            // use predicted MotionEvent to inject a new artificial point
       }
   }
}

Cosa fare e cosa non fare con la previsione del movimento

Rimuovi i punti di previsione quando viene aggiunto un nuovo punto previsto.

Non utilizzare punti di previsione per il rendering finale.

App per creare note

ChromeOS consente alla tua app di dichiarare alcune azioni per prendere appunti.

Per registrare un'app come app per creare note su ChromeOS, consulta Input compatibilità.

Per registrare un'app come app per prendere note su Android, vedi Creare un'aggiunta di note Google Cloud.

Android 14 (livello API 34), ha introdotto ACTION_CREATE_NOTE che consente alla tua app di avviare un'attività per prendere appunti sulla serratura schermo.

Riconoscimento dell'inchiostro digitale con ML Kit

Con inchiostro digitale ML Kit riconoscimento, la tua app può riconoscere il testo scritto a mano su una piattaforma digitale in centinaia lingue diverse. Puoi anche classificare gli schizzi.

ML Kit offre Ink.Stroke.Builder per creare Ink oggetti che possono essere elaborati dai modelli di machine learning per convertire la scrittura a mano libera in testo.

Oltre al riconoscimento della scrittura a mano libera, il modello è in grado di riconoscere gesti, come Elimina e cerchia.

Vedi Inchiostro digitale riconoscimento per saperne di più.

Risorse aggiuntive

Guide per gli sviluppatori

• Creare un'app per creare note

• Riconoscere l'inchiostro digitale con ML Kit su Android

Codelab

• Miglioramento del supporto dello stilo in un'app per Android
