กราฟิกในการเขียน

แอปจำนวนมากจำเป็นต้องควบคุมสิ่งที่วาดบนหน้าจอได้อย่างแม่นยำ ซึ่งอาจเล็กเพียงการวางกล่องหรือวงกลมบนหน้าจอในตำแหน่งที่เหมาะสม หรืออาจเป็นการจัดวางองค์ประกอบกราฟิกอย่างประณีตในสไตล์ต่างๆ

การวาดภาพพื้นฐานด้วยตัวควบคุมและ DrawScope

วิธีหลักในการวาดสิ่งที่กำหนดเองในเครื่องมือเขียนคือการใช้ตัวแก้ไข เช่น Modifier.drawWithContent, Modifier.drawBehind และ Modifier.drawWithCache

เช่น หากต้องการวาดสิ่งที่อยู่หลังคอมโพสิเบิล ให้ใช้ตัวแก้ไข drawBehind เพื่อเริ่มดำเนินการตามคำสั่งวาดภาพ

Spacer(
    modifier = Modifier
        .fillMaxSize()
        .drawBehind {
            // this = DrawScope
        }
)
CanvasSnippets.kt

หากต้องการคอมโพสิชันที่วาดรูปเท่านั้น คุณก็ใช้คอมโพสิชัน Canvas ได้ คอมโพสิเบิล Canvas เป็นไวลด์การ์ดที่สะดวกสำหรับ Modifier.drawBehind วาง Canvas ในเลย์เอาต์เช่นเดียวกับที่วางองค์ประกอบ UI อื่นๆ ของ Compose ใน Canvas คุณสามารถวาดองค์ประกอบโดยควบคุมสไตล์และตำแหน่งได้อย่างแม่นยำ

ตัวแก้ไขการวาดทั้งหมดจะแสดง DrawScope ซึ่งเป็นสภาพแวดล้อมการวาดแบบมีขอบเขตที่รักษาสถานะของตนเอง ซึ่งจะช่วยให้คุณตั้งค่าพารามิเตอร์สําหรับกลุ่มองค์ประกอบกราฟิกได้ DrawScope มีฟิลด์ที่มีประโยชน์หลายฟิลด์ เช่น size ซึ่งเป็นออบเจ็กต์ Size ที่ระบุมิติข้อมูลปัจจุบันของ DrawScope

หากต้องการวาดสิ่งต่างๆ คุณสามารถใช้ฟังก์ชันวาดภาพอย่างใดอย่างหนึ่งใน DrawScope ตัวอย่างเช่น โค้ดต่อไปนี้จะวาดสี่เหลี่ยมผืนผ้าที่มุมซ้ายบนของหน้าจอ

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    drawRect(
        color = Color.Magenta,
        size = canvasQuadrantSize
    )
}
CanvasSnippets.kt

สี่เหลี่ยมผืนผ้าสีชมพูที่วาดบนพื้นหลังสีขาวซึ่งกินพื้นที่ 1 ใน 4 ของหน้าจอ
รูปที่ 1 สี่เหลี่ยมผืนผ้าที่วาดโดยใช้ Canvas ในเครื่องมือเขียน

ดูข้อมูลเพิ่มเติมเกี่ยวกับตัวแก้ไขการวาดต่างๆ ได้ในเอกสารประกอบตัวแก้ไขกราฟิก

ระบบพิกัด

หากต้องการวาดสิ่งต่างๆ บนหน้าจอ คุณจะต้องทราบออฟเซ็ต (x และ y) และขนาดของรายการ สำหรับเมธอดวาดภาพจำนวนมากใน DrawScope ตำแหน่งและขนาดจะมาจากค่าพารามิเตอร์เริ่มต้น โดยปกติแล้ว พารามิเตอร์เริ่มต้นจะวางตำแหน่งรายการที่จุด [0, 0] บนผืนผ้าใบ และให้ size เริ่มต้นที่เติมเต็มพื้นที่วาดภาพทั้งหมด ดังที่แสดงในตัวอย่างด้านบน คุณจะเห็นสี่เหลี่ยมผืนผ้าวางอยู่ที่ด้านซ้ายบน หากต้องการปรับขนาดและตำแหน่งของรายการ คุณต้องเข้าใจระบบพิกัดในเครื่องมือเขียน

จุดเริ่มต้นของระบบพิกัด ([0,0]) อยู่ที่พิกเซลซ้ายบนสุดในพื้นที่วาด x จะเพิ่มขึ้นเมื่อเลื่อนไปทางขวา และ y จะเพิ่มขึ้นเมื่อเลื่อนลง

เพื่อให้รายการมีขนาดที่สอดคล้องกันบนอุปกรณ์ที่มีความหนาแน่นและขนาดหน้าจอต่างกัน
ตารางกริดแสดงระบบพิกัดที่แสดงที่ด้านซ้ายบน [0, 0] และด้านขวาล่าง [ความกว้าง ความสูง]
รูปที่ 2 ระบบพิกัดการวาด / กริดการวาด

เช่น หากต้องการวาดเส้นทแยงมุมจากมุมขวาบนของพื้นที่แคนวาสไปยังมุมซ้ายล่าง คุณสามารถใช้ฟังก์ชัน DrawScope.drawLine() และระบุการเลื่อนเริ่มต้นและสิ้นสุดด้วยตําแหน่ง x และ y ที่เกี่ยวข้อง ดังนี้

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasWidth = size.width
    val canvasHeight = size.height
    drawLine(
        start = Offset(x = canvasWidth, y = 0f),
        end = Offset(x = 0f, y = canvasHeight),
        color = Color.Blue
    )
}
CanvasSnippets.kt

การเปลี่ยนรูปแบบพื้นฐาน

DrawScope มีการเปลี่ยนรูปแบบเพื่อเปลี่ยนตำแหน่งหรือวิธีเรียกใช้คำสั่งวาด

สเกล

ใช้ DrawScope.scale() เพื่อเพิ่มขนาดของการดำเนินการวาดตามปัจจัย การดำเนินการอย่าง scale()จะมีผลกับการดำเนินการวาดทั้งหมดภายใน LAMBDA ที่เกี่ยวข้อง ตัวอย่างเช่น โค้ดต่อไปนี้จะเพิ่ม scaleX 10 ครั้งและ scaleY 15 ครั้ง

Canvas(modifier = Modifier.fillMaxSize()) {
    scale(scaleX = 10f, scaleY = 15f) {
        drawCircle(Color.Blue, radius = 20.dp.toPx())
    }
}
CanvasSnippets.kt

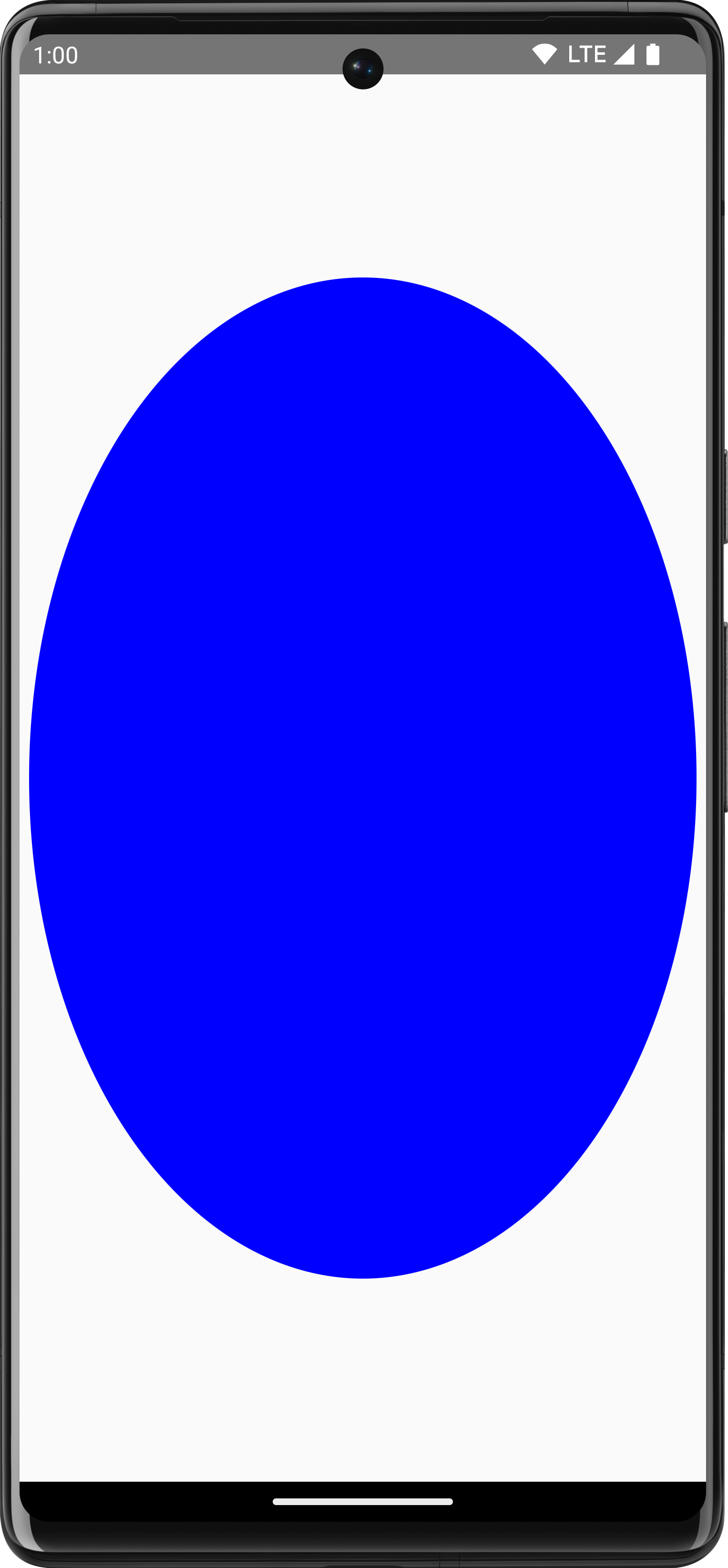

วงกลมที่ปรับขนาดอย่างไม่สม่ำเสมอ
รูปที่ 3 การใช้การดำเนินการปรับขนาดกับวงกลมใน Canvas

แปลภาษา

ใช้ DrawScope.translate() เพื่อย้ายการดำเนินการวาดขึ้น ลง ซ้าย หรือขวา ตัวอย่างเช่น โค้ดต่อไปนี้จะย้ายรูปวาดไปทางขวา 100 พิกเซลและขึ้น 300 พิกเซล

Canvas(modifier = Modifier.fillMaxSize()) {
    translate(left = 100f, top = -300f) {
        drawCircle(Color.Blue, radius = 200.dp.toPx())
    }
}
CanvasSnippets.kt

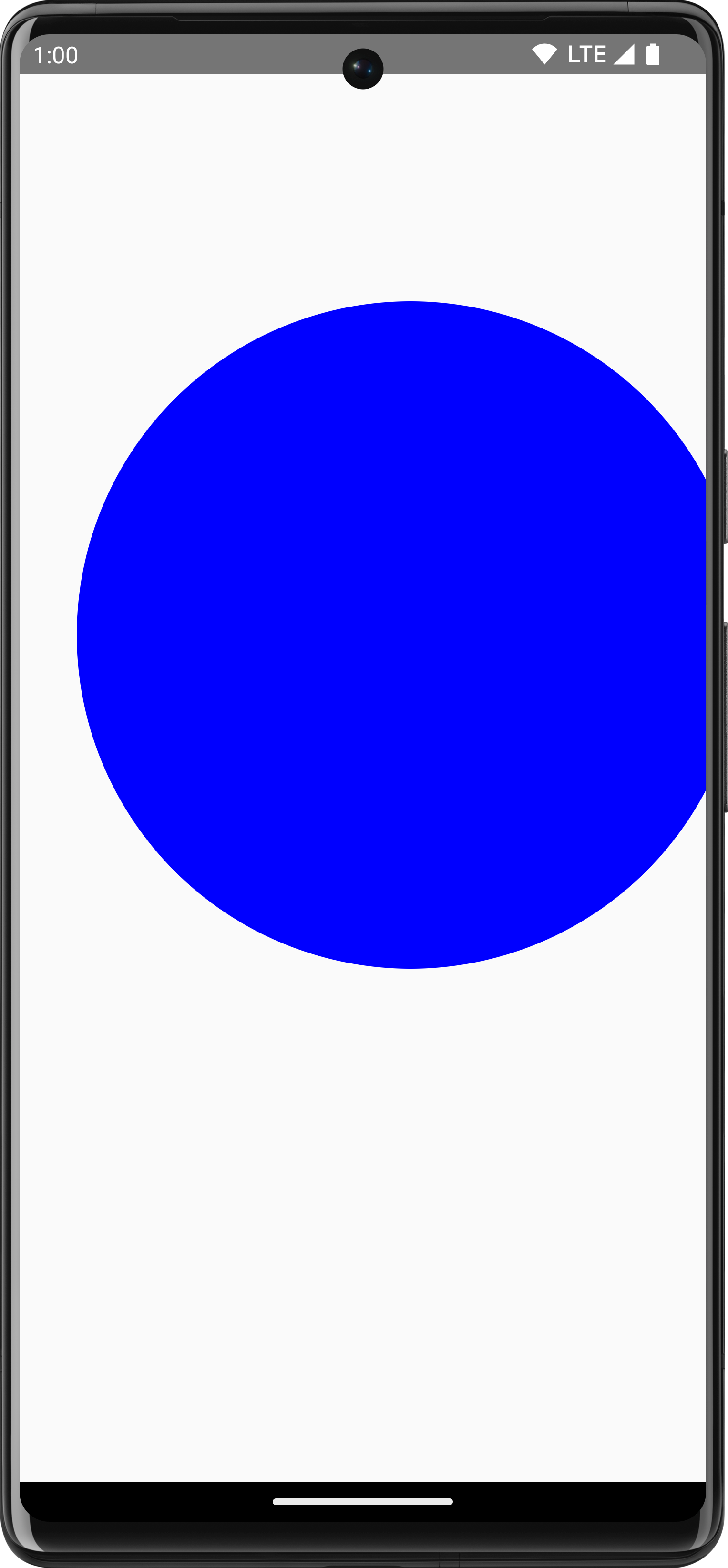

วงกลมที่ย้ายออกจากศูนย์กลาง
รูปที่ 4 การใช้การดำเนินการแปลกับวงกลมใน Canvas

หมุน

ใช้ DrawScope.rotate() เพื่อหมุนการดำเนินการวาดรอบจุดหมุน ตัวอย่างเช่น โค้ดต่อไปนี้จะหมุนสี่เหลี่ยมผืนผ้า 45 องศา

Canvas(modifier = Modifier.fillMaxSize()) {
    rotate(degrees = 45F) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

โทรศัพท์ที่มีสี่เหลี่ยมผืนผ้าหมุน 45 องศาอยู่ตรงกลางหน้าจอ
รูปที่ 5 เราใช้ rotate() เพื่อใช้การหมุนกับขอบเขตการวาดปัจจุบัน ซึ่งจะหมุนสี่เหลี่ยมผืนผ้า 45 องศา

ส่วนที่เว้นไว้

ใช้ DrawScope.inset() เพื่อปรับพารามิเตอร์เริ่มต้นของ DrawScope ปัจจุบัน ซึ่งจะเปลี่ยนขอบเขตการวาดและแปลภาพวาดตามลำดับดังนี้

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    inset(horizontal = 50f, vertical = 30f) {
        drawRect(color = Color.Green, size = canvasQuadrantSize)
    }
}
CanvasSnippets.kt

โค้ดนี้เพิ่มการเว้นวรรคให้กับคำสั่งวาดได้อย่างมีประสิทธิภาพ

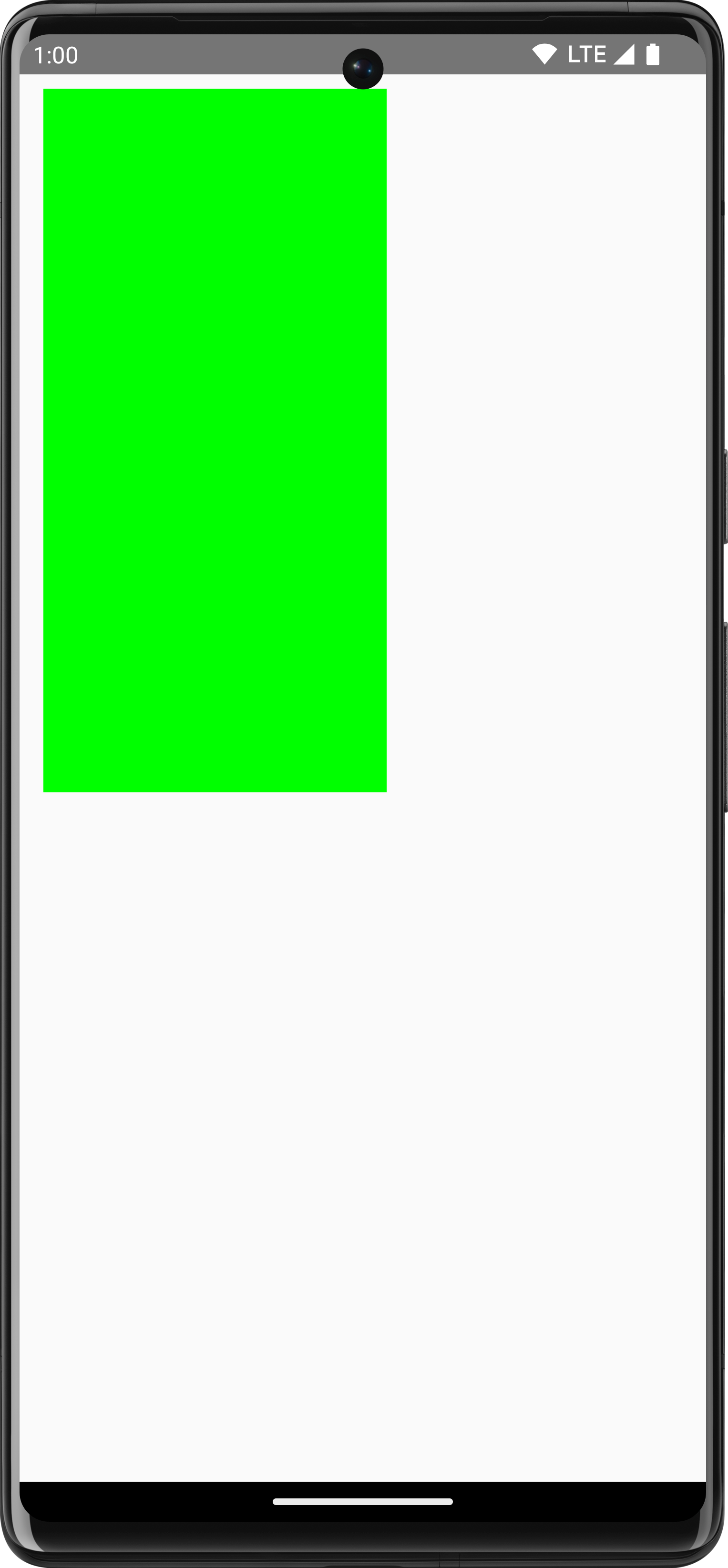

สี่เหลี่ยมผืนผ้าที่มีระยะห่างจากขอบ
รูปที่ 6 การใช้คำสั่งการวาดแบบอินเซ็ต

การเปลี่ยนรูปแบบหลายรายการ

หากต้องการใช้การเปลี่ยนรูปแบบหลายรายการกับภาพ ให้ใช้ฟังก์ชัน DrawScope.withTransform() ซึ่งจะสร้างและใช้การเปลี่ยนรูปแบบเดียวที่รวมการเปลี่ยนแปลงทั้งหมดที่ต้องการ การใช้ withTransform() มีประสิทธิภาพมากกว่าการเรียกใช้การเปลี่ยนรูปแบบที่ฝังอยู่ทีละรายการ เนื่องจากการเปลี่ยนรูปแบบทั้งหมดจะดำเนินการพร้อมกันในการดำเนินการเดียว แทนที่ Compose จะต้องคํานวณและบันทึกการเปลี่ยนรูปแบบที่ฝังอยู่แต่ละรายการ

ตัวอย่างเช่น โค้ดต่อไปนี้ใช้ทั้งการแปลและการหมุนกับสี่เหลี่ยมผืนผ้า

Canvas(modifier = Modifier.fillMaxSize()) {
    withTransform({
        translate(left = size.width / 5F)
        rotate(degrees = 45F)
    }) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

โทรศัพท์ที่มีสี่เหลี่ยมผืนผ้าที่บิดเบี้ยวไปด้านข้างของหน้าจอ
รูปที่ 7 ใช้ withTransform เพื่อใช้ทั้งการหมุนและการแปล โดยหมุนสี่เหลี่ยมผืนผ้าและเลื่อนไปทางซ้าย

การดำเนินการวาดทั่วไป

วาดข้อความ

หากต้องการวาดข้อความในเครื่องมือเขียน โดยทั่วไปคุณจะใช้คอมโพสิเบิล Text ได้ อย่างไรก็ตาม หากอยู่ใน DrawScope หรือต้องการวาดข้อความด้วยตนเองโดยปรับเปลี่ยนได้ ให้ใช้วิธี DrawScope.drawText()

หากต้องการวาดข้อความ ให้สร้าง TextMeasurer โดยใช้ rememberTextMeasurer และเรียกใช้ drawText โดยใช้เครื่องมือวัดดังนี้

val textMeasurer = rememberTextMeasurer()

Canvas(modifier = Modifier.fillMaxSize()) {
    drawText(textMeasurer, "Hello")
}
CanvasSnippets.kt

การแสดงคำว่า "สวัสดี" ที่วาดบน Canvas
รูปที่ 8 การวาดข้อความบน Canvas

วัดข้อความ

การวาดข้อความจะทำงานแตกต่างจากคำสั่งวาดอื่นๆ เล็กน้อย โดยปกติแล้ว คุณจะต้องกำหนดขนาด (ความกว้างและความสูง) ให้กับคำสั่งวาดภาพเพื่อวาดรูปทรง/รูปภาพ สำหรับข้อความ จะมีพารามิเตอร์ 2-3 รายการที่ควบคุมขนาดของข้อความที่แสดงผล เช่น ขนาดแบบอักษร แบบอักษร ตัวห้อย และระยะห่างระหว่างตัวอักษร

เมื่อใช้การเขียน คุณสามารถใส่ TextMeasurer เพื่อเข้าถึงขนาดข้อความที่วัดแล้ว โดยขึ้นอยู่กับปัจจัยข้างต้น หากต้องการวาดพื้นหลังอยู่หลังข้อความ ให้ใช้ข้อมูลที่วัดเพื่อหาขนาดของพื้นที่ที่ข้อความใช้ดังนี้

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixedWidth((size.width * 2f / 3f).toInt()),
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

ข้อมูลโค้ดนี้จะสร้างพื้นหลังสีชมพูในข้อความ

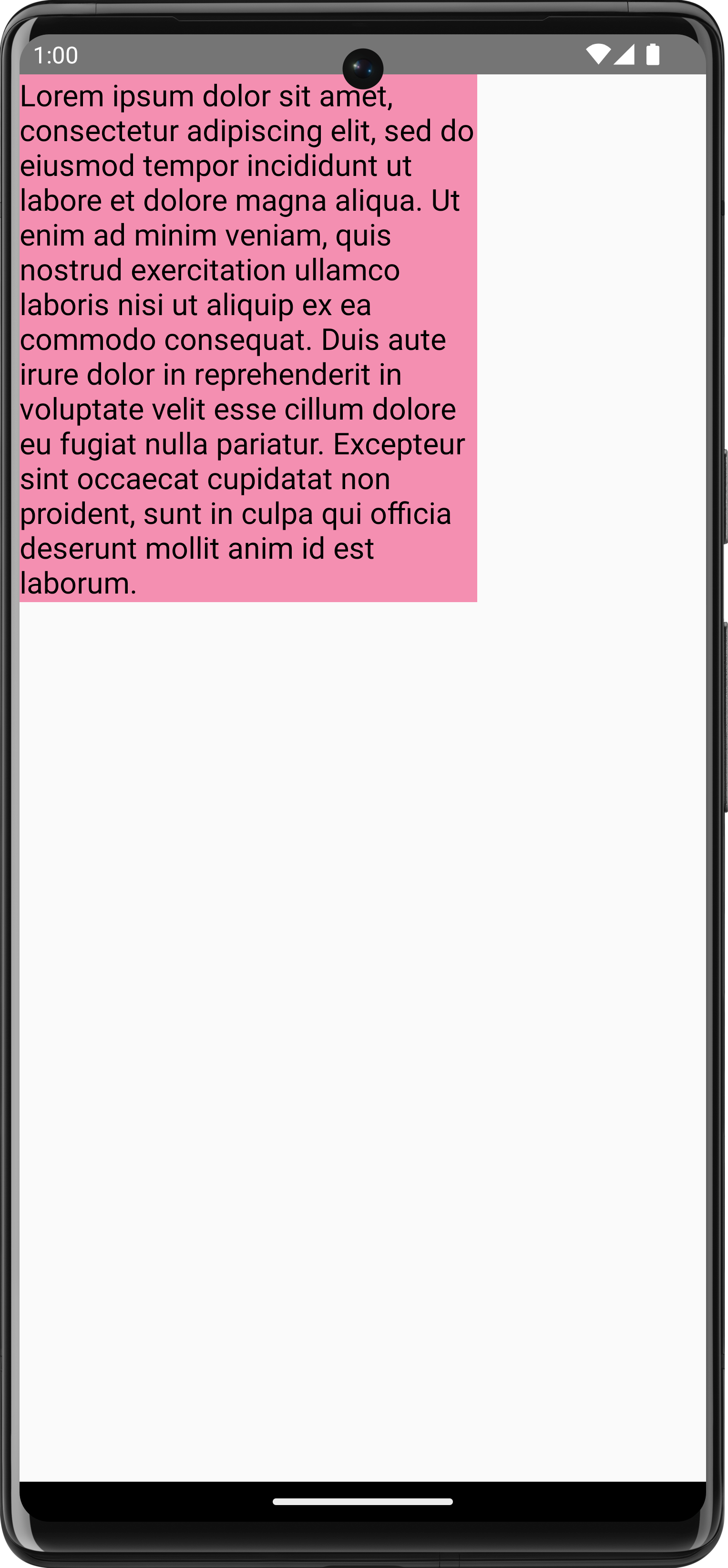

ข้อความหลายบรรทัดขนาด ⅔ ของพื้นที่ทั้งหมด โดยมีสี่เหลี่ยมผืนผ้าพื้นหลัง
รูปที่ 9 ข้อความหลายบรรทัดขนาด ⅔ ของพื้นที่ทั้งหมด พร้อมสี่เหลี่ยมผืนผ้าพื้นหลัง

การปรับข้อจำกัด ขนาดแบบอักษร หรือพร็อพเพอร์ตี้ใดๆ ที่ส่งผลต่อขนาดที่วัดได้จะส่งผลให้มีการรายงานขนาดใหม่ คุณสามารถกำหนดขนาดคงที่สำหรับทั้ง width และ height จากนั้นข้อความจะเป็นไปตาม TextOverflow ที่กำหนด ตัวอย่างเช่น โค้ดต่อไปนี้จะแสดงผลข้อความใน ⅓ ของความสูงและ ⅓ ของความกว้างของพื้นที่คอมโพสิเบิล และตั้งค่า TextOverflow เป็น TextOverflow.Ellipsis

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixed(
                        width = (size.width / 3f).toInt(),
                        height = (size.height / 3f).toInt()
                    ),
                    overflow = TextOverflow.Ellipsis,
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

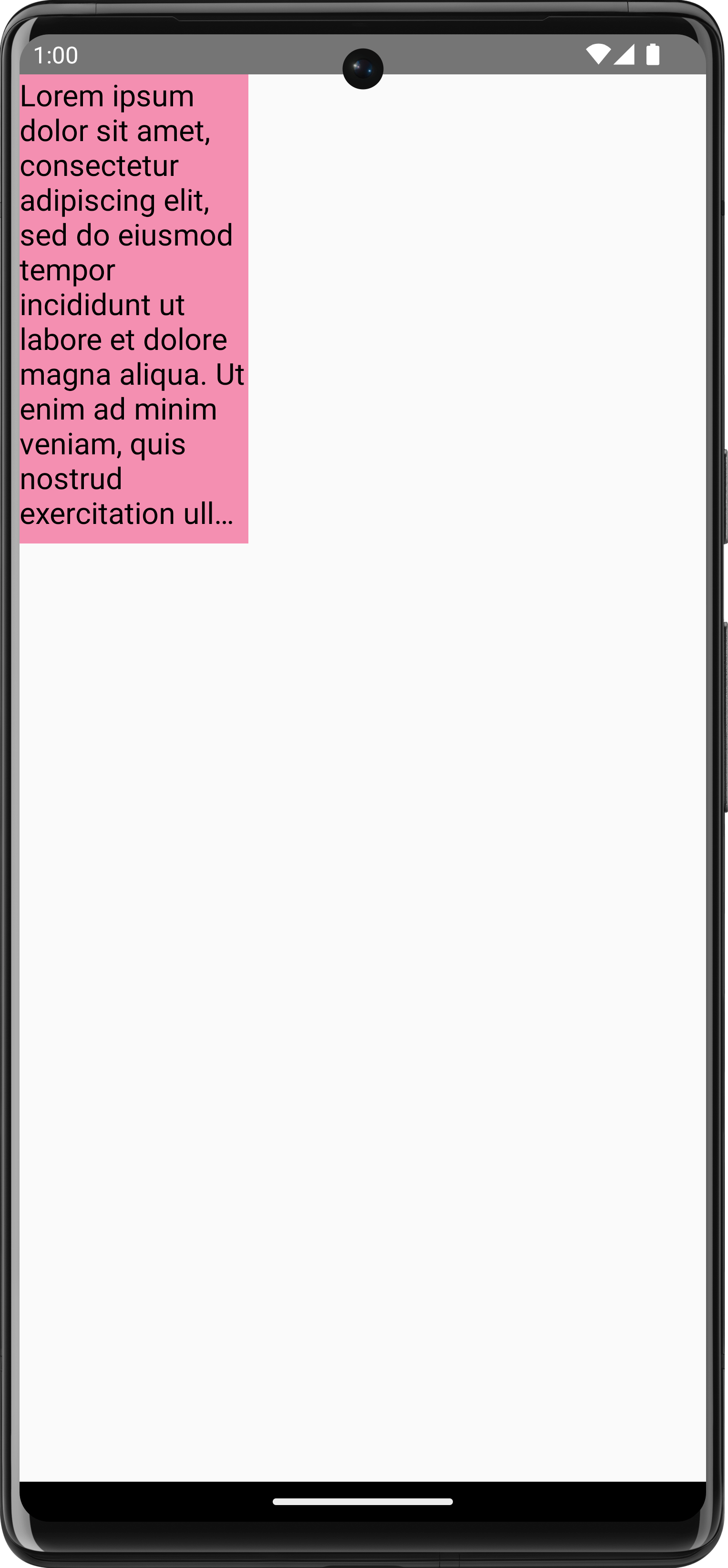

ตอนนี้ข้อความจะวาดในข้อจำกัดโดยมีเครื่องหมายจุดไข่ปลาที่ท้ายข้อความ

ข้อความที่วาดบนพื้นหลังสีชมพู โดยมีเครื่องหมายจุดคั่นข้อความตัดข้อความ
รูปที่ 10 TextOverflow.Ellipsis ที่มีข้อจํากัดแบบคงที่ในการวัดข้อความ

วาดรูปภาพ

หากต้องการวาด ImageBitmap ด้วย DrawScope ให้โหลดรูปภาพโดยใช้ ImageBitmap.imageResource() แล้วเรียกใช้ drawImage ดังนี้

val dogImage = ImageBitmap.imageResource(id = R.drawable.dog)

Canvas(modifier = Modifier.fillMaxSize(), onDraw = {
    drawImage(dogImage)
})
CanvasSnippets.kt

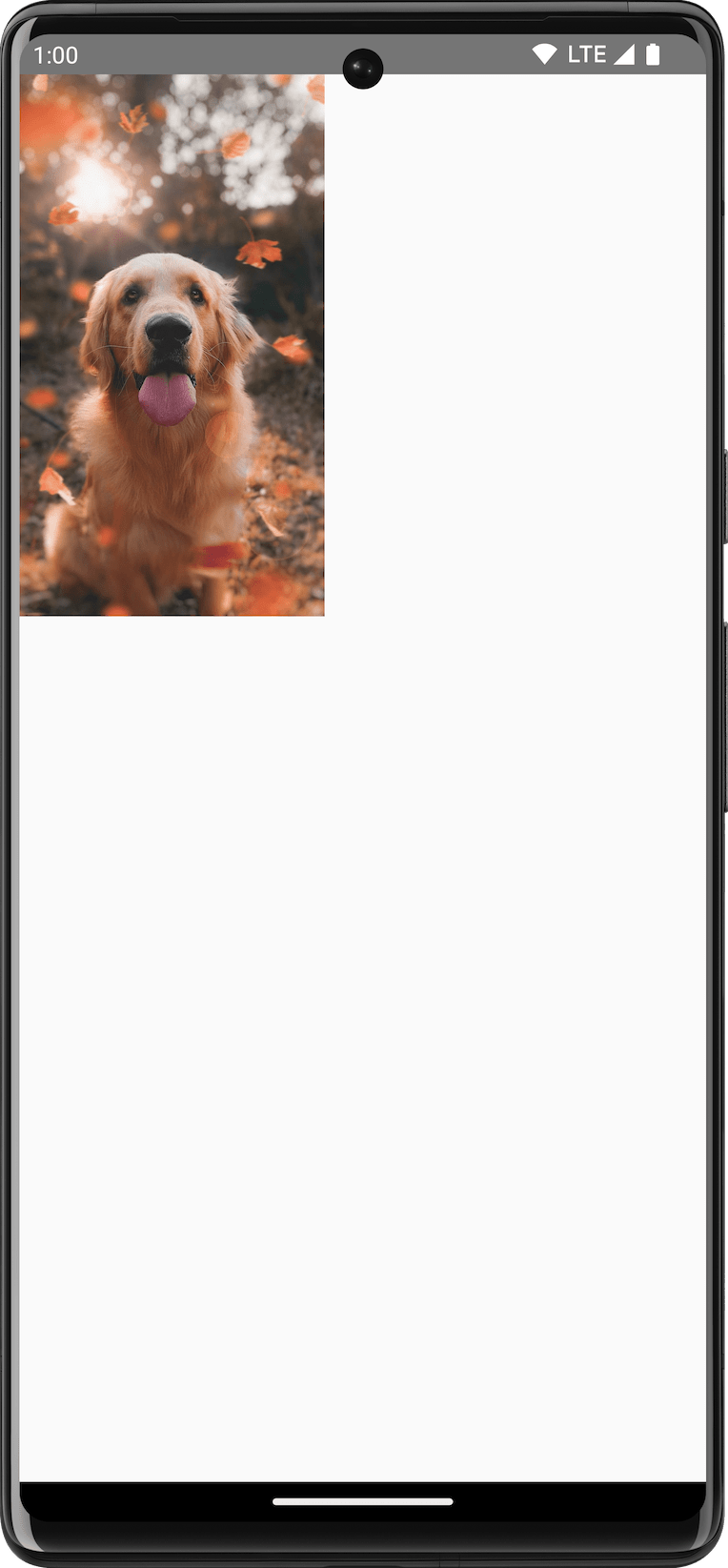

รูปภาพสุนัขที่วาดบนผ้าใบ
รูปที่ 11 การวาด ImageBitmap ใน Canvas

วาดรูปทรงพื้นฐาน

DrawScope มีฟังก์ชันวาดรูปทรงมากมาย หากต้องการวาดรูปร่าง ให้ใช้ฟังก์ชันวาดที่กําหนดไว้ล่วงหน้าอย่างใดอย่างหนึ่ง เช่น drawCircle

val purpleColor = Color(0xFFBA68C8)
Canvas(
    modifier = Modifier
        .fillMaxSize()
        .padding(16.dp),
    onDraw = {
        drawCircle(purpleColor)
    }
)
CanvasSnippets.kt

API

เอาต์พุต

drawCircle()

 วาดวงกลม

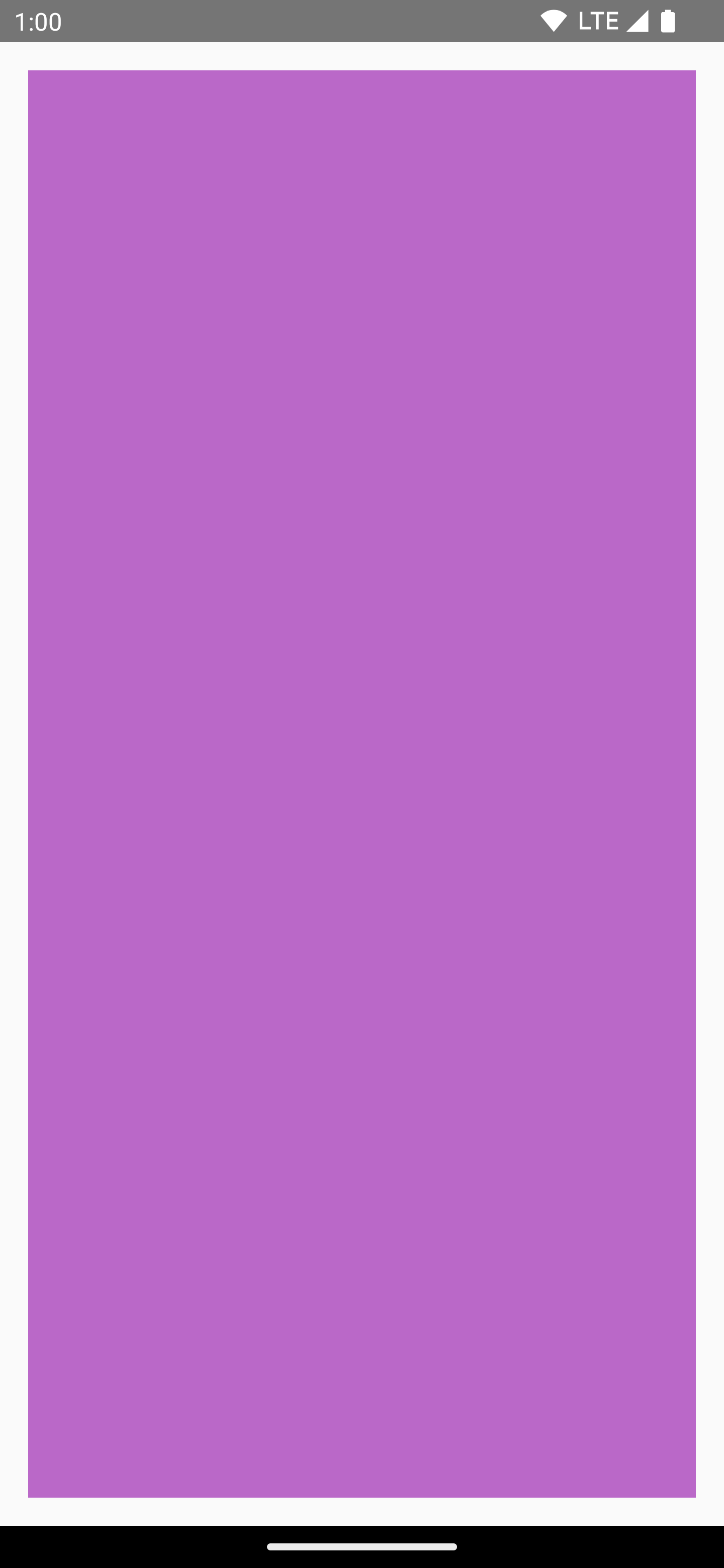

drawRect()

 draw rect

drawRoundedRect()

 draw rounded rect

drawLine()

 วาดเส้น

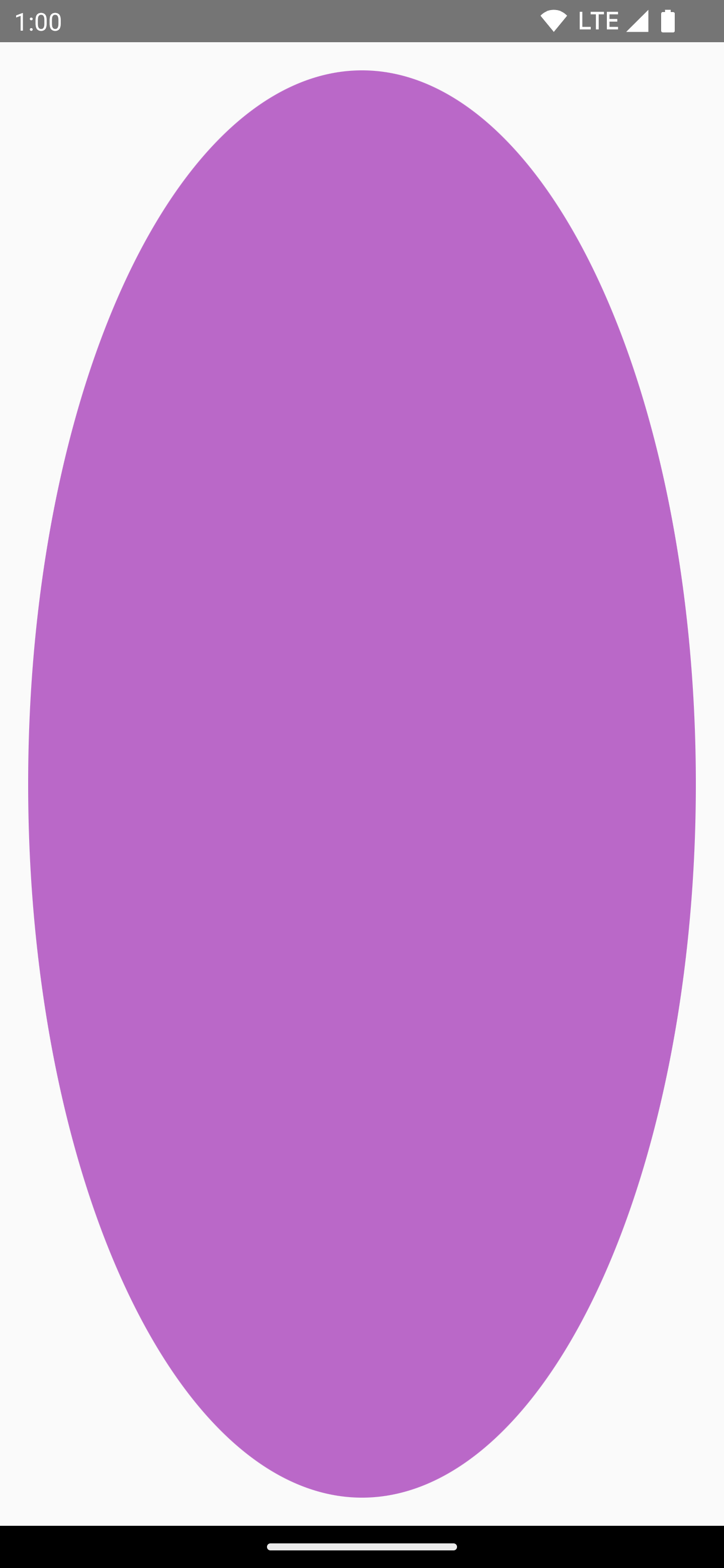

drawOval()

 วาดรูปวงรี

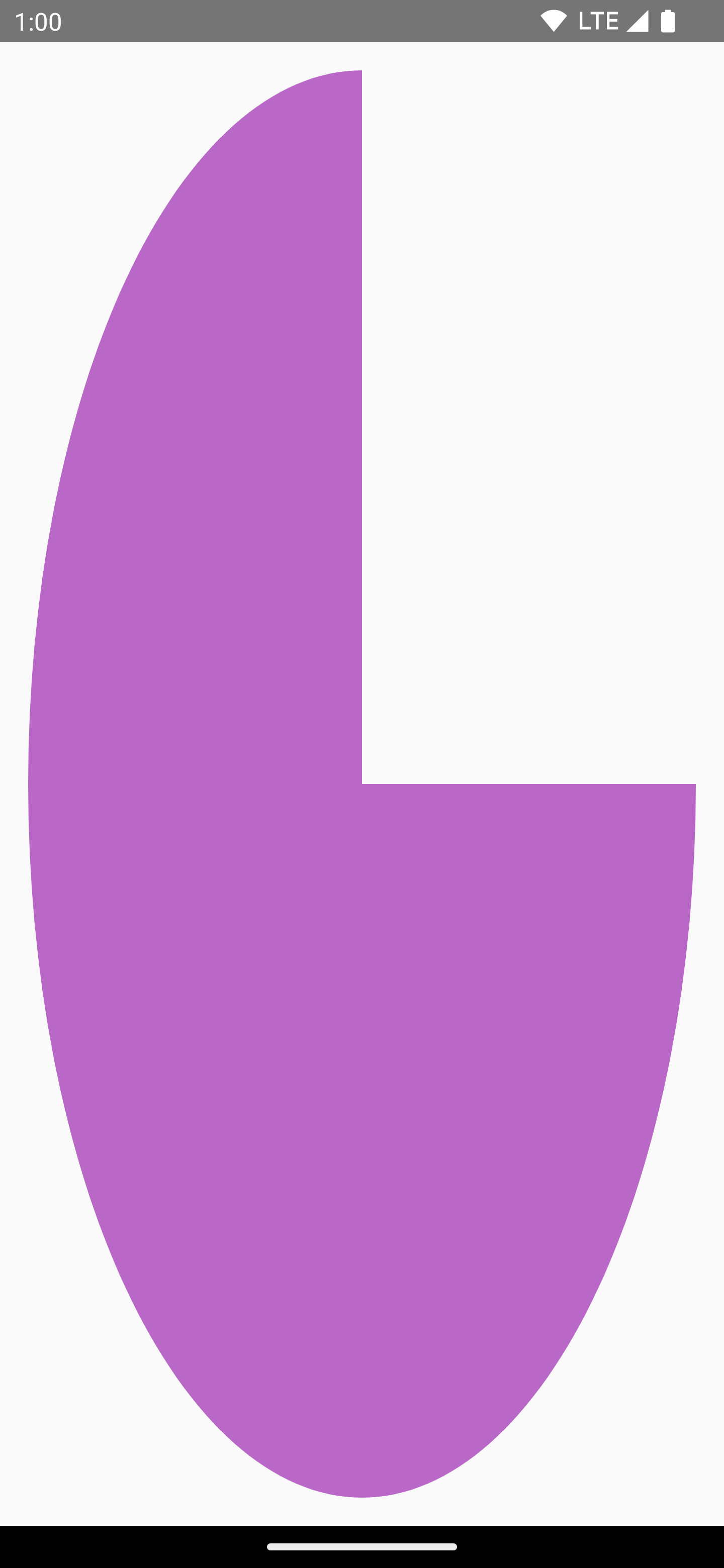

drawArc()

 วาดส่วนโค้ง

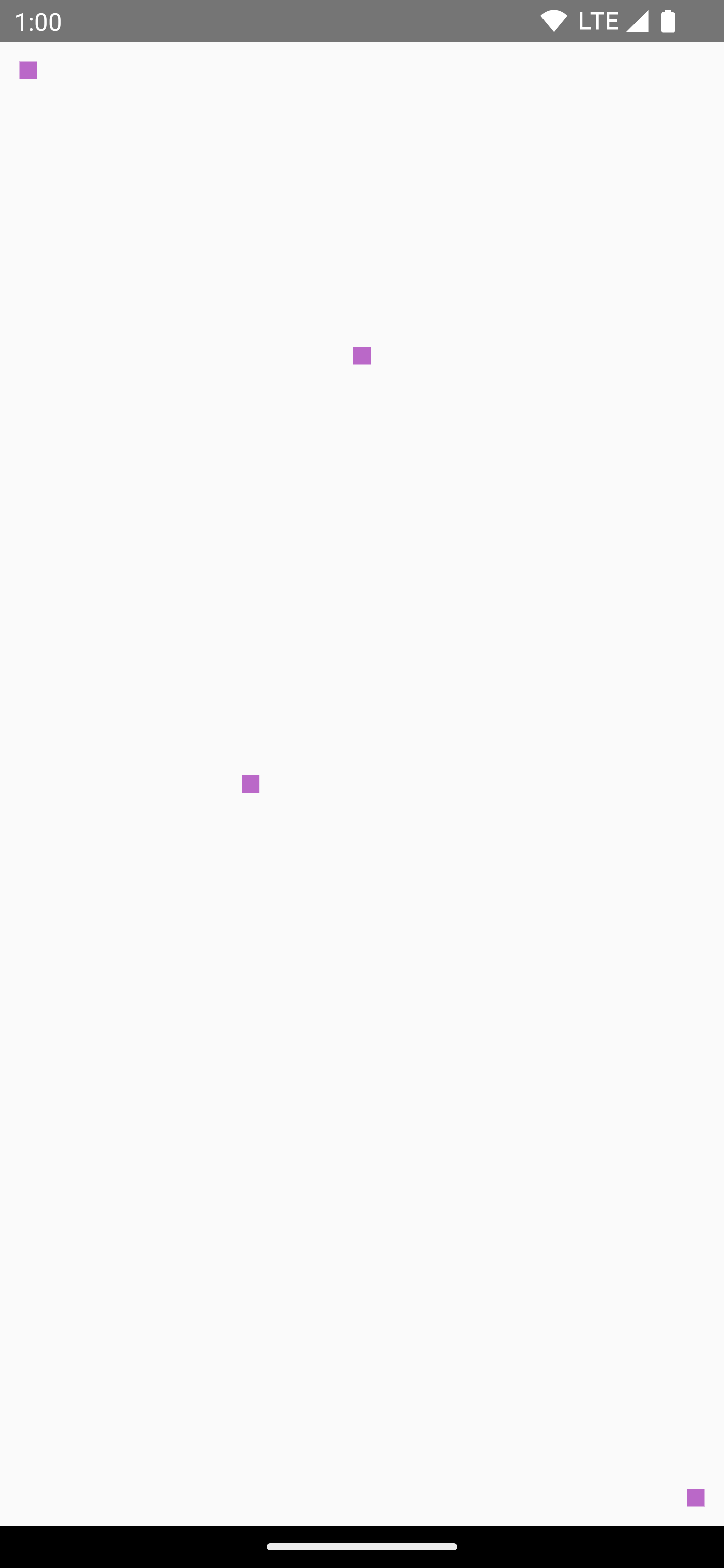

drawPoints()

 วาดจุด

วาดเส้นทาง

เส้นทางคือชุดคำสั่งทางคณิตศาสตร์ที่ทำให้เกิดภาพเมื่อดำเนินการ DrawScope สามารถวาดเส้นทางได้โดยใช้เมธอด DrawScope.drawPath()

ตัวอย่างเช่น สมมติว่าคุณต้องการวาดรูปสามเหลี่ยม คุณสามารถสร้างเส้นทางด้วยฟังก์ชันต่างๆ เช่น lineTo() และ moveTo() โดยใช้ขนาดของพื้นที่วาด จากนั้นเรียกใช้ drawPath() ด้วยเส้นทางที่สร้างขึ้นใหม่นี้เพื่อให้ได้รูปสามเหลี่ยม

Spacer(
    modifier = Modifier
        .drawWithCache {
            val path = Path()
            path.moveTo(0f, 0f)
            path.lineTo(size.width / 2f, size.height / 2f)
            path.lineTo(size.width, 0f)
            path.close()
            onDrawBehind {
                drawPath(path, Color.Magenta, style = Stroke(width = 10f))
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

สามเหลี่ยมเส้นทางสีม่วงคว่ำที่วาดในเครื่องมือเขียน
รูปที่ 12 การสร้างและวาด Path ใน "เขียน"

เข้าถึงออบเจ็กต์ Canvas

เมื่อใช้ DrawScope คุณจะไม่มีสิทธิ์เข้าถึงออบเจ็กต์ Canvas โดยตรง คุณสามารถใช้ DrawScope.drawIntoCanvas() เพื่อเข้าถึงออบเจ็กต์ Canvas โดยตรงซึ่งคุณจะเรียกใช้ฟังก์ชันได้

ตัวอย่างเช่น หากคุณมี Drawable ที่กําหนดเองซึ่งต้องการวาดบนผืนผ้าใบ คุณสามารถเข้าถึงผืนผ้าใบและเรียกใช้ Drawable#draw() โดยส่งออบเจ็กต์ Canvas ดังนี้

val drawable = ShapeDrawable(OvalShape())
Spacer(
    modifier = Modifier
        .drawWithContent {
            drawIntoCanvas { canvas ->
                drawable.setBounds(0, 0, size.width.toInt(), size.height.toInt())
                drawable.draw(canvas.nativeCanvas)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

ShapeDrawable สีดําทรงรีขนาดเต็ม
รูปที่ 13 การเข้าถึง Canvas เพื่อวาด Drawable

ดูข้อมูลเพิ่มเติม

ดูข้อมูลเพิ่มเติมเกี่ยวกับการวาดในเครื่องมือเขียนได้ที่แหล่งข้อมูลต่อไปนี้
