Elementi grafici in Scrivi

Molte app devono essere in grado di controllare con precisione cosa viene disegnato sullo schermo. Potrebbe trattarsi di un semplice riquadro o cerchio sullo schermo posizionato nel punto giusto oppure di una complessa disposizione di elementi grafici in molti stili diversi.

Disegno di base con modificatori e DrawScope

Il modo principale per disegnare qualcosa di personalizzato in Compose è con i modificatori, come Modifier.drawWithContent, Modifier.drawBehind e Modifier.drawWithCache.

Ad esempio, per disegnare qualcosa dietro il composable, puoi utilizzare il modificatore drawBehind per iniziare a eseguire i comandi di disegno:

Spacer(
    modifier = Modifier
        .fillMaxSize()
        .drawBehind {
            // this = DrawScope
        }
)
CanvasSnippets.kt

Se ti serve solo un composable che disegni, puoi utilizzare il composable Canvas. Il componente componibile Canvas è un wrapper pratico per Modifier.drawBehind. Posiziona Canvas nel layout come faresti con qualsiasi altro elemento dell'interfaccia utente Compose. All'interno di Canvas, puoi disegnare elementi con un controllo preciso su stile e posizione.

Tutti i modificatori di disegno espongono un DrawScope, un ambiente di disegno con ambito che mantiene il proprio stato. In questo modo puoi impostare i parametri per un gruppo di elementi grafici. DrawScope fornisce diversi campi utili, come size, un oggetto Size che specifica le dimensioni attuali di DrawScope.

Per disegnare qualcosa, puoi utilizzare una delle tante funzioni di disegno su DrawScope. Ad esempio, il seguente codice disegna un rettangolo nell'angolo in alto a sinistra dello schermo:

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    drawRect(
        color = Color.Magenta,
        size = canvasQuadrantSize
    )
}
CanvasSnippets.kt

Per scoprire di più sui diversi modificatori di disegno, consulta la documentazione relativa ai modificatori grafici.

Sistema di coordinate

Per disegnare qualcosa sullo schermo, devi conoscere l'offset (x e y) e le dimensioni dell'elemento. Con molti dei metodi di disegno su DrawScope, la posizione e le dimensioni sono fornite dai valori predefiniti dei parametri. I parametri predefiniti in genere posizionano l'elemento nel punto [0, 0] del canvas e forniscono un size predefinito che riempie l'intera area di disegno, come nell'esempio precedente. Puoi notare che il rettangolo è posizionato in alto a sinistra. Per regolare le dimensioni e la posizione dell'elemento, devi comprendere il sistema di coordinate in Compose.

L'origine del sistema di coordinate ([0,0]) si trova nel pixel più in alto a sinistra dell'area di disegno. x aumenta man mano che si sposta verso destra e y aumenta man mano che si sposta verso il basso.

Ad esempio, se vuoi tracciare una linea diagonale dall'angolo in alto a destra dell'area del canvas all'angolo in basso a sinistra, puoi utilizzare la funzione DrawScope.drawLine() e specificare un offset iniziale e finale con le posizioni x e y corrispondenti:

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasWidth = size.width
    val canvasHeight = size.height
    drawLine(
        start = Offset(x = canvasWidth, y = 0f),
        end = Offset(x = 0f, y = canvasHeight),
        color = Color.Blue
    )
}
CanvasSnippets.kt

Trasformazioni di base

DrawScope offre trasformazioni per modificare dove o come vengono eseguiti i comandi di disegno.

Diffusione

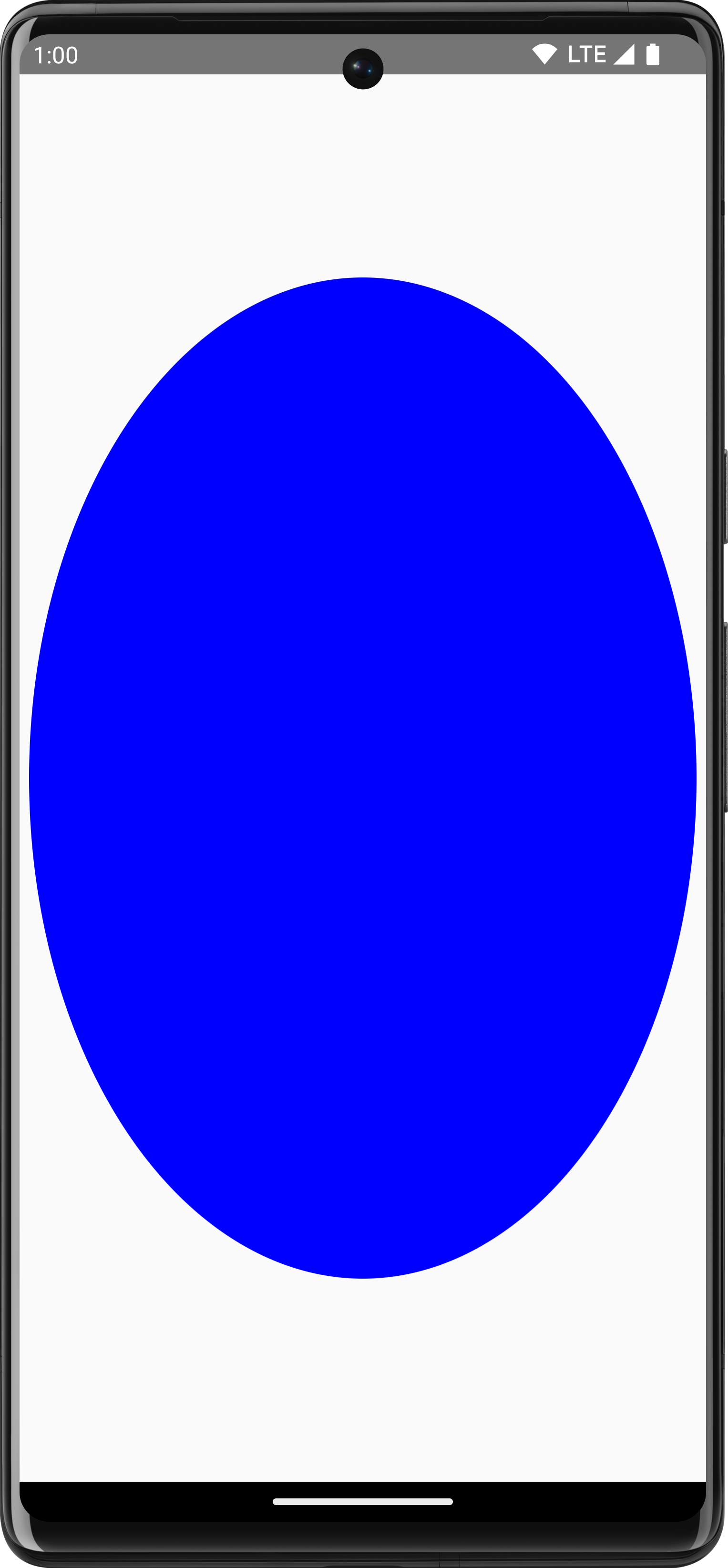

Utilizza DrawScope.scale() per aumentare le dimensioni delle operazioni di disegno di un fattore. Operazioni come scale() si applicano a tutte le operazioni di disegno all'interno della lambda corrispondente. Ad esempio, il seguente codice aumenta scaleX di 10 volte e scaleY di 15 volte:

Canvas(modifier = Modifier.fillMaxSize()) {
    scale(scaleX = 10f, scaleY = 15f) {
        drawCircle(Color.Blue, radius = 20.dp.toPx())
    }
}
CanvasSnippets.kt

Traduci

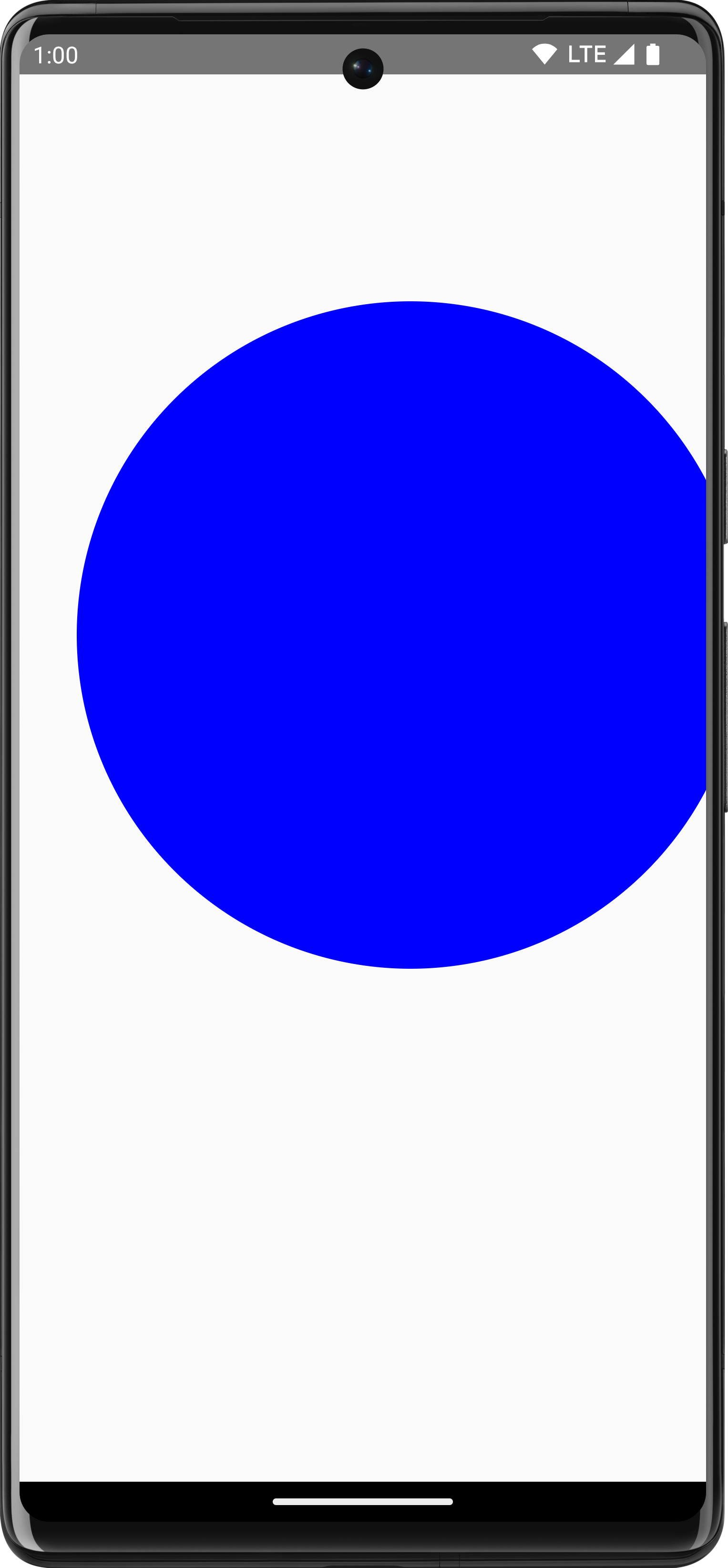

Utilizza DrawScope.translate() per spostare le operazioni di disegno verso l'alto, il basso, sinistra o destra. Ad esempio, il seguente codice sposta il disegno di 100 px a destra e di 300 px in alto:

Canvas(modifier = Modifier.fillMaxSize()) {
    translate(left = 100f, top = -300f) {
        drawCircle(Color.Blue, radius = 200.dp.toPx())
    }
}
CanvasSnippets.kt

Ruota

Usa DrawScope.rotate() per ruotare le operazioni di disegno intorno a un punto di rotazione. Ad esempio, il seguente codice ruota un rettangolo di 45 gradi:

Canvas(modifier = Modifier.fillMaxSize()) {
    rotate(degrees = 45F) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

Inset

Utilizza DrawScope.inset() per regolare i parametri predefiniti dell'attuale DrawScope, modificando i limiti di disegno e traslando i disegni di conseguenza:

Canvas(modifier = Modifier.fillMaxSize()) {
    val canvasQuadrantSize = size / 2F
    inset(horizontal = 50f, vertical = 30f) {
        drawRect(color = Color.Green, size = canvasQuadrantSize)
    }
}
CanvasSnippets.kt

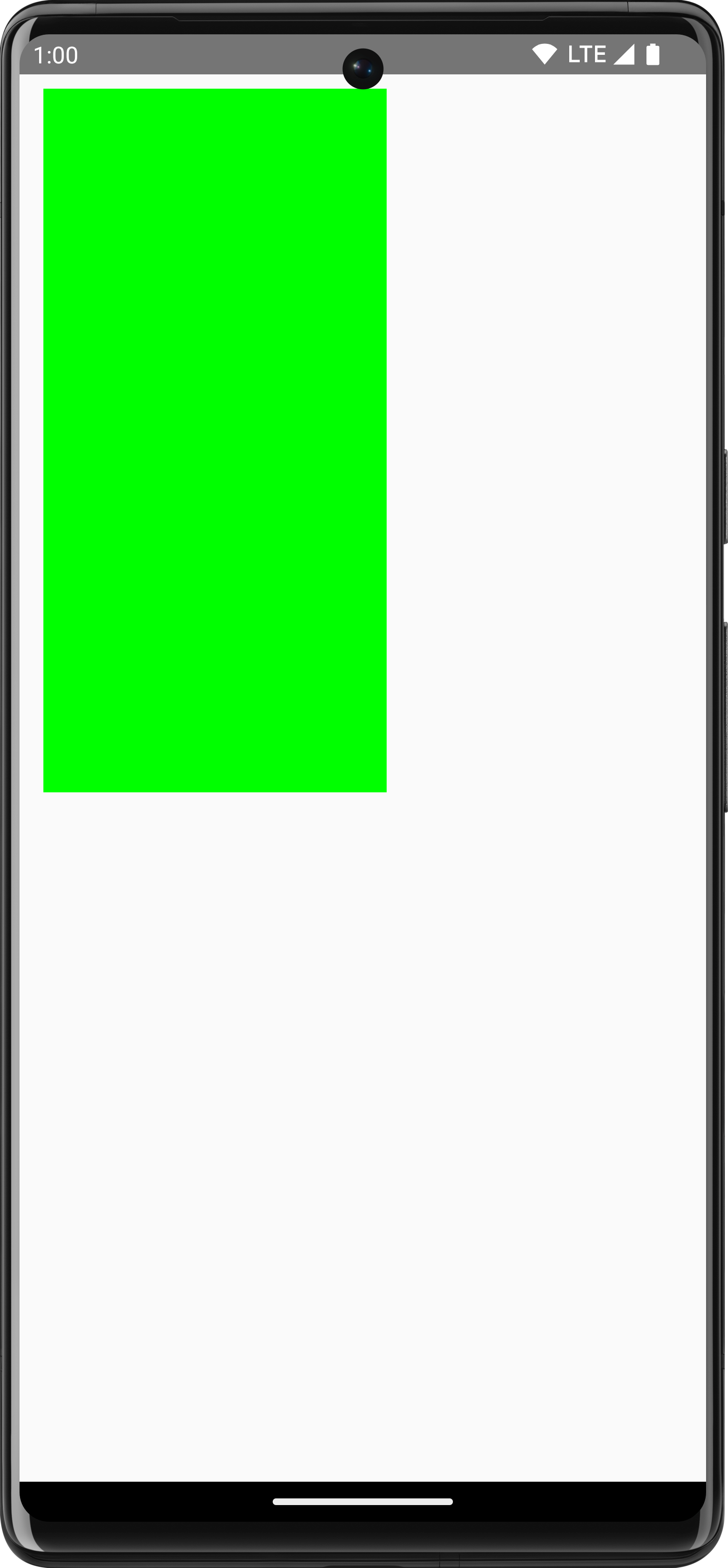

Questo codice aggiunge in modo efficace il padding ai comandi di disegno:

Più trasformazioni

Per applicare più trasformazioni ai disegni, utilizza la funzione DrawScope.withTransform(), che crea e applica una singola trasformazione che combina tutte le modifiche che vuoi apportare. L'utilizzo di withTransform() è più efficiente rispetto all'esecuzione di chiamate nidificate a singole trasformazioni, perché tutte le trasformazioni vengono eseguite insieme in una singola operazione, anziché Compose che deve calcolare e salvare ciascuna delle trasformazioni nidificate.

Ad esempio, il seguente codice applica sia una traslazione che una rotazione al rettangolo:

Canvas(modifier = Modifier.fillMaxSize()) {
    withTransform({
        translate(left = size.width / 5F)
        rotate(degrees = 45F)
    }) {
        drawRect(
            color = Color.Gray,
            topLeft = Offset(x = size.width / 3F, y = size.height / 3F),
            size = size / 3F
        )
    }
}
CanvasSnippets.kt

Operazioni di disegno comuni

Disegna testo

Per disegnare il testo in Compose, in genere puoi utilizzare il composable Text. Tuttavia, se ti trovi in un DrawScope o vuoi disegnare il testo manualmente con la personalizzazione, puoi utilizzare il metodo DrawScope.drawText().

Per disegnare il testo, crea un TextMeasurer utilizzando rememberTextMeasurer e chiama drawText con lo strumento di misurazione:

val textMeasurer = rememberTextMeasurer()

Canvas(modifier = Modifier.fillMaxSize()) {
    drawText(textMeasurer, "Hello")
}
CanvasSnippets.kt

Misura del testo

Il testo del disegno funziona in modo leggermente diverso rispetto ad altri comandi di disegno. Normalmente, dai al comando di disegno le dimensioni (larghezza e altezza) con cui disegnare la forma/l'immagine. Con il testo, esistono alcuni parametri che controllano le dimensioni del testo di rendering, come dimensioni del carattere, carattere, legature e spaziatura tra le lettere.

Con Compose, puoi utilizzare un TextMeasurer per accedere alle dimensioni misurate del testo, a seconda dei fattori sopra indicati. Se vuoi disegnare uno sfondo dietro il testo, puoi utilizzare le informazioni misurate per ottenere le dimensioni dell'area occupata dal testo:

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixedWidth((size.width * 2f / 3f).toInt()),
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

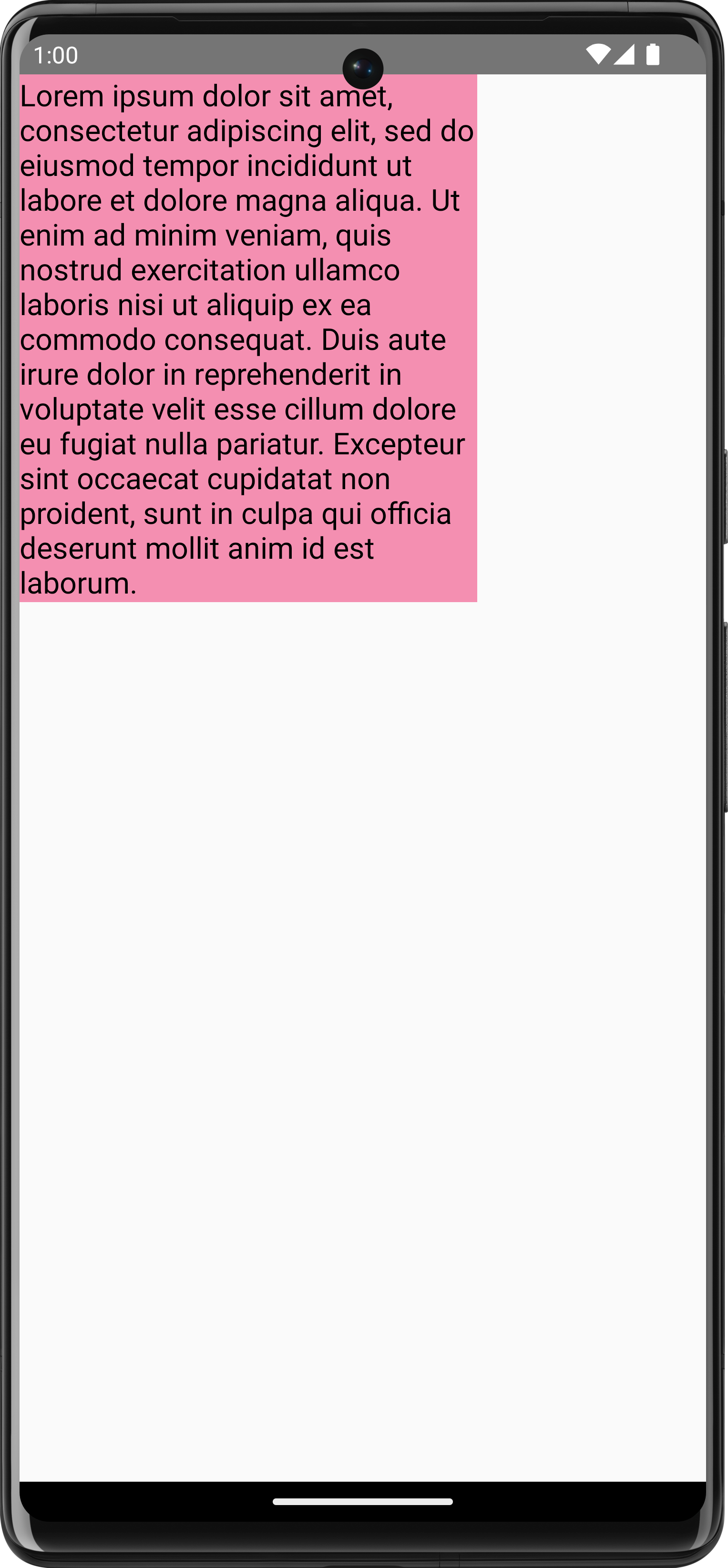

Questo snippet di codice produce uno sfondo rosa sul testo:

La modifica dei vincoli, delle dimensioni del carattere o di qualsiasi proprietà che influisce sulle dimensioni misurate comporta la segnalazione di una nuova dimensione. Puoi impostare una dimensione fissa sia per width che per height e il testo segue poi la TextOverflow impostata. Ad esempio, il seguente codice esegue il rendering del testo in ⅓ dell'altezza e ⅓ della larghezza dell'area componibile e imposta TextOverflow su TextOverflow.Ellipsis:

val textMeasurer = rememberTextMeasurer()

Spacer(
    modifier = Modifier
        .drawWithCache {
            val measuredText =
                textMeasurer.measure(
                    AnnotatedString(longTextSample),
                    constraints = Constraints.fixed(
                        width = (size.width / 3f).toInt(),
                        height = (size.height / 3f).toInt()
                    ),
                    overflow = TextOverflow.Ellipsis,
                    style = TextStyle(fontSize = 18.sp)
                )

            onDrawBehind {
                drawRect(pinkColor, size = measuredText.size.toSize())
                drawText(measuredText)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

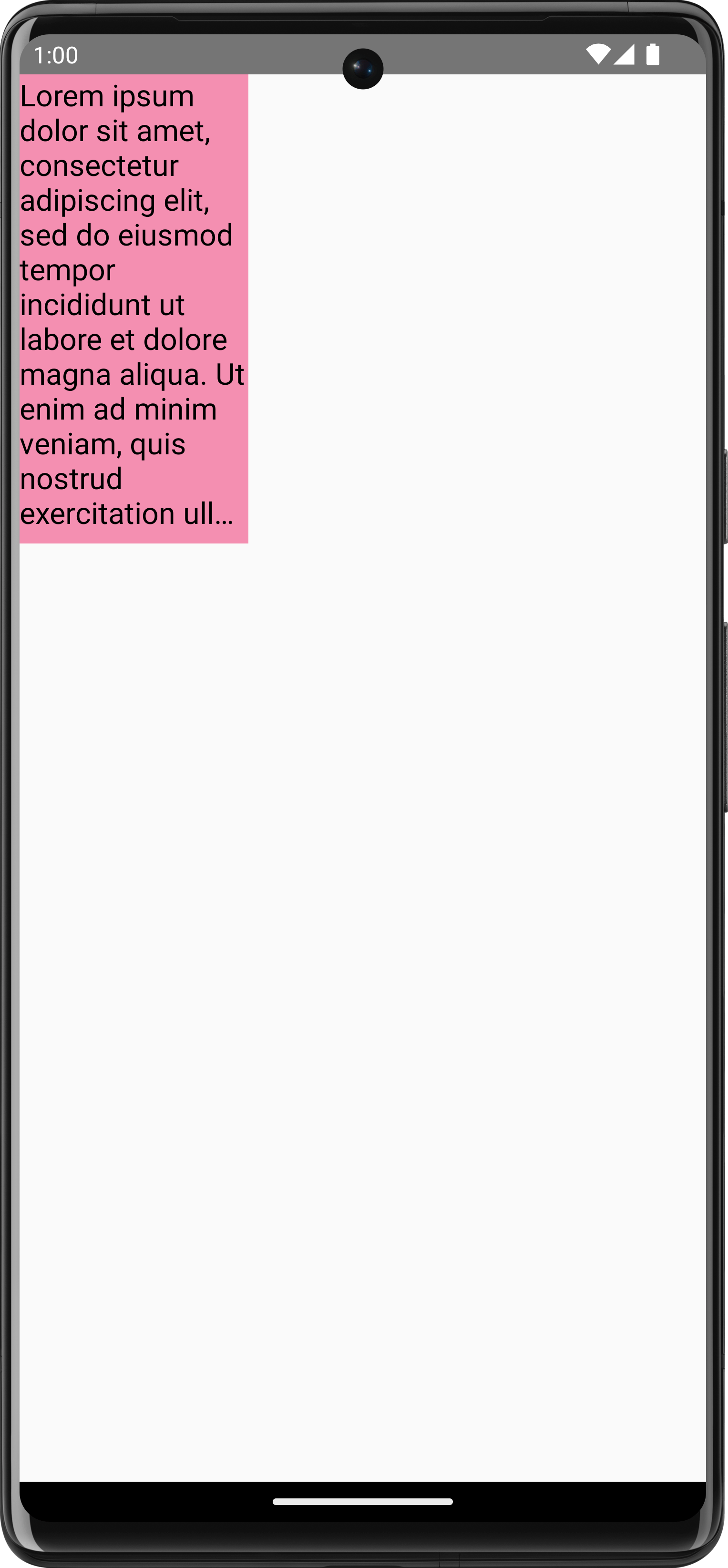

Il testo viene ora disegnato nei vincoli con un'ellissi alla fine:

Disegna immagine

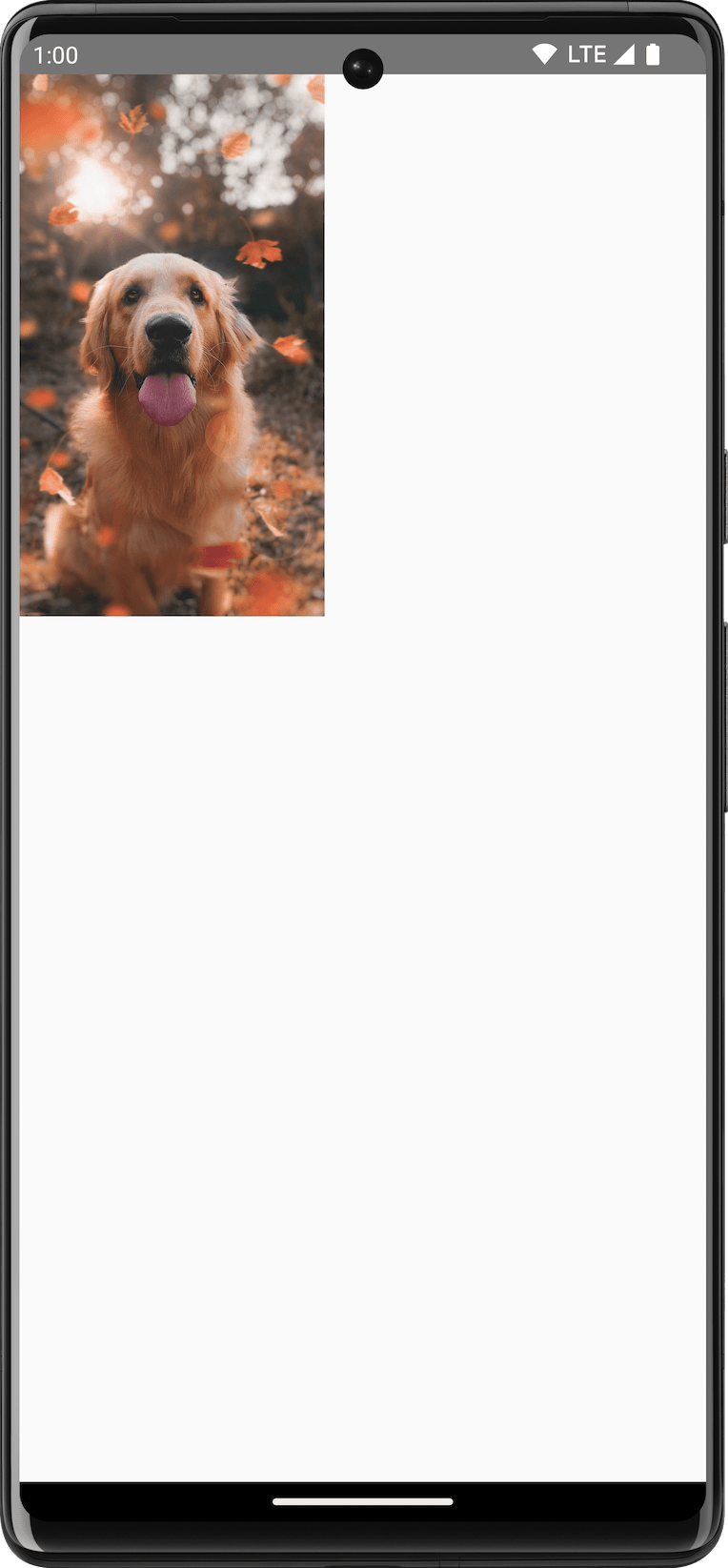

Per disegnare un ImageBitmap con DrawScope, carica l'immagine utilizzando ImageBitmap.imageResource() e poi chiama drawImage:

val dogImage = ImageBitmap.imageResource(id = R.drawable.dog)

Canvas(modifier = Modifier.fillMaxSize(), onDraw = {
    drawImage(dogImage)
})
CanvasSnippets.kt

Disegnare forme di base

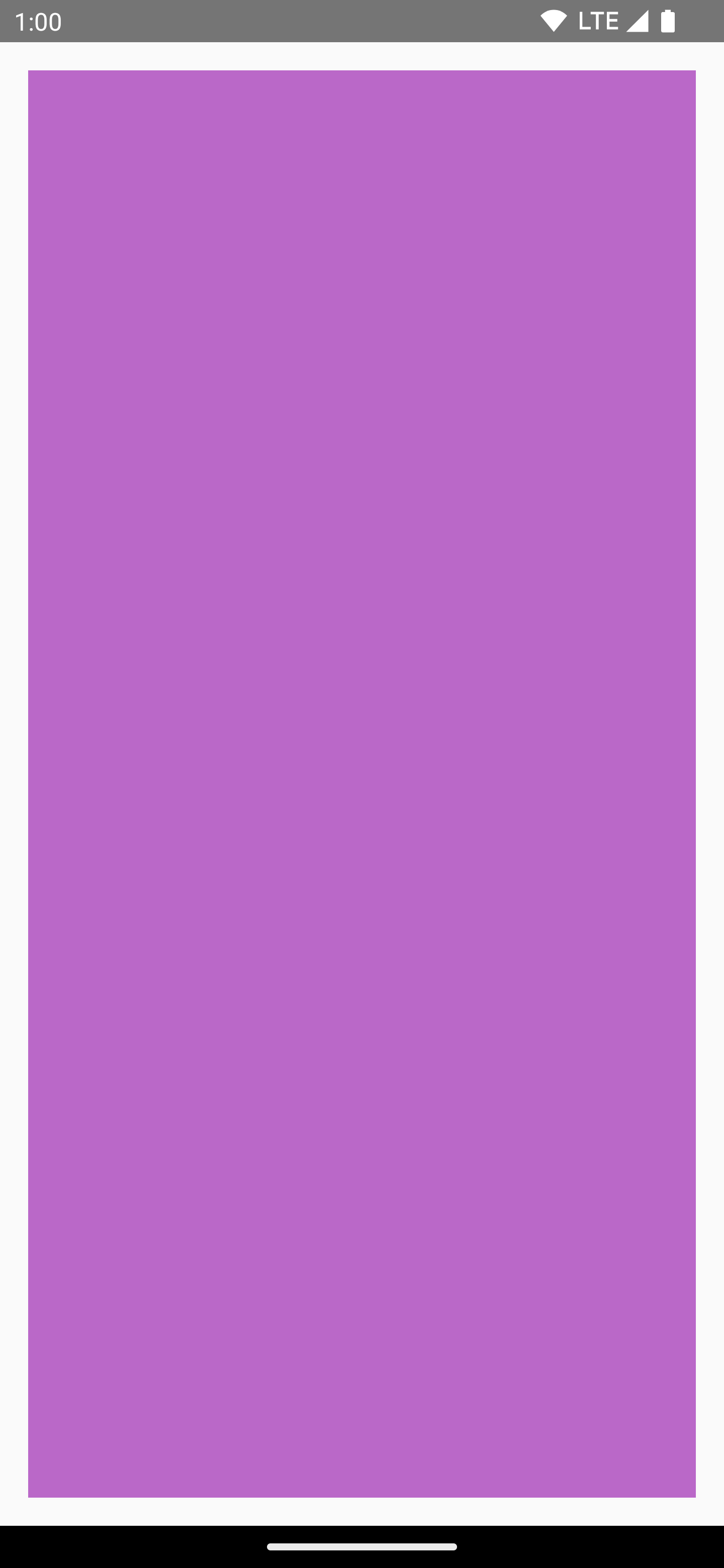

DrawScope offre molte funzioni di disegno di forme. Per disegnare una forma, utilizza una delle funzioni di disegno predefinite, ad esempio drawCircle:

val purpleColor = Color(0xFFBA68C8)
Canvas(
    modifier = Modifier
        .fillMaxSize()
        .padding(16.dp),
    onDraw = {
        drawCircle(purpleColor)
    }
)
CanvasSnippets.kt

API	Output
drawCircle()
drawRect()
drawRoundedRect()

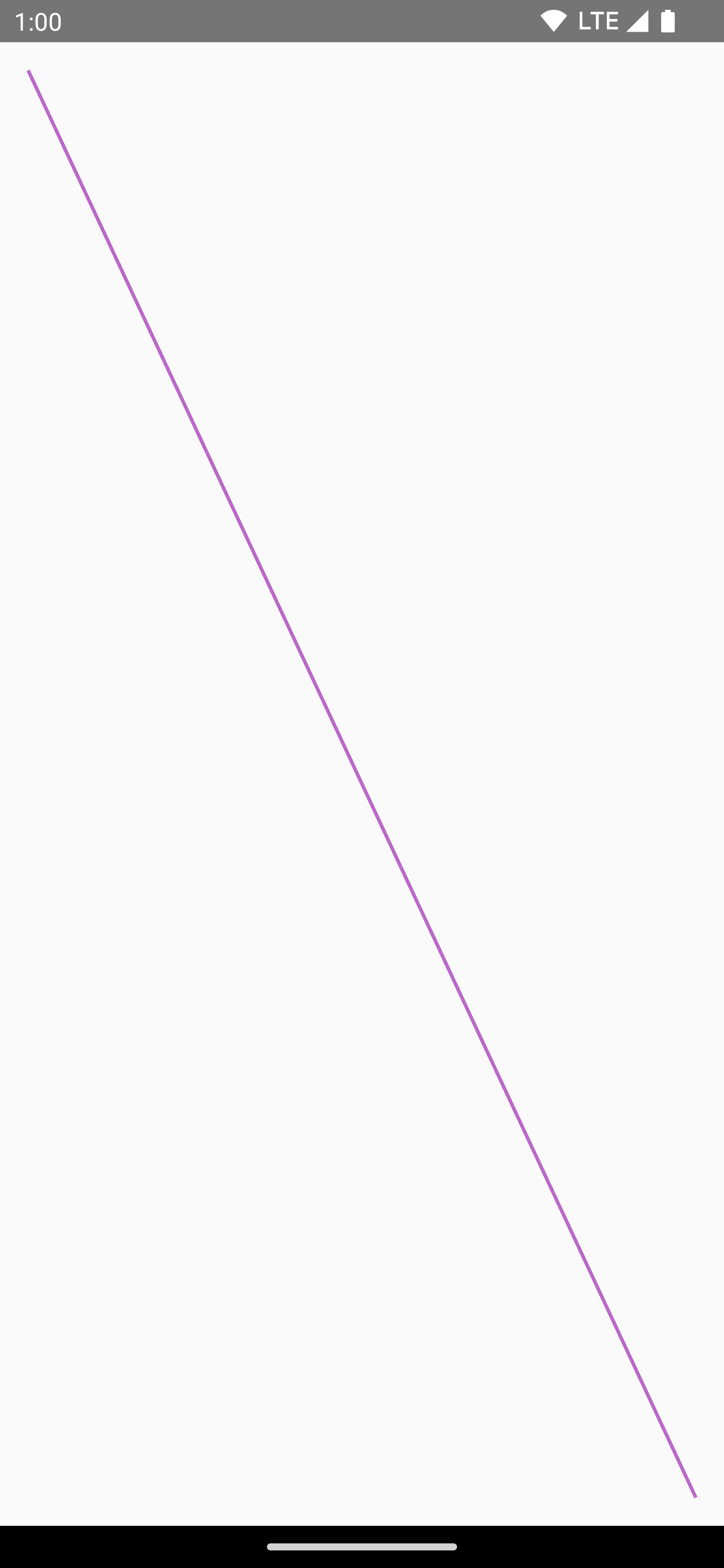

drawLine()

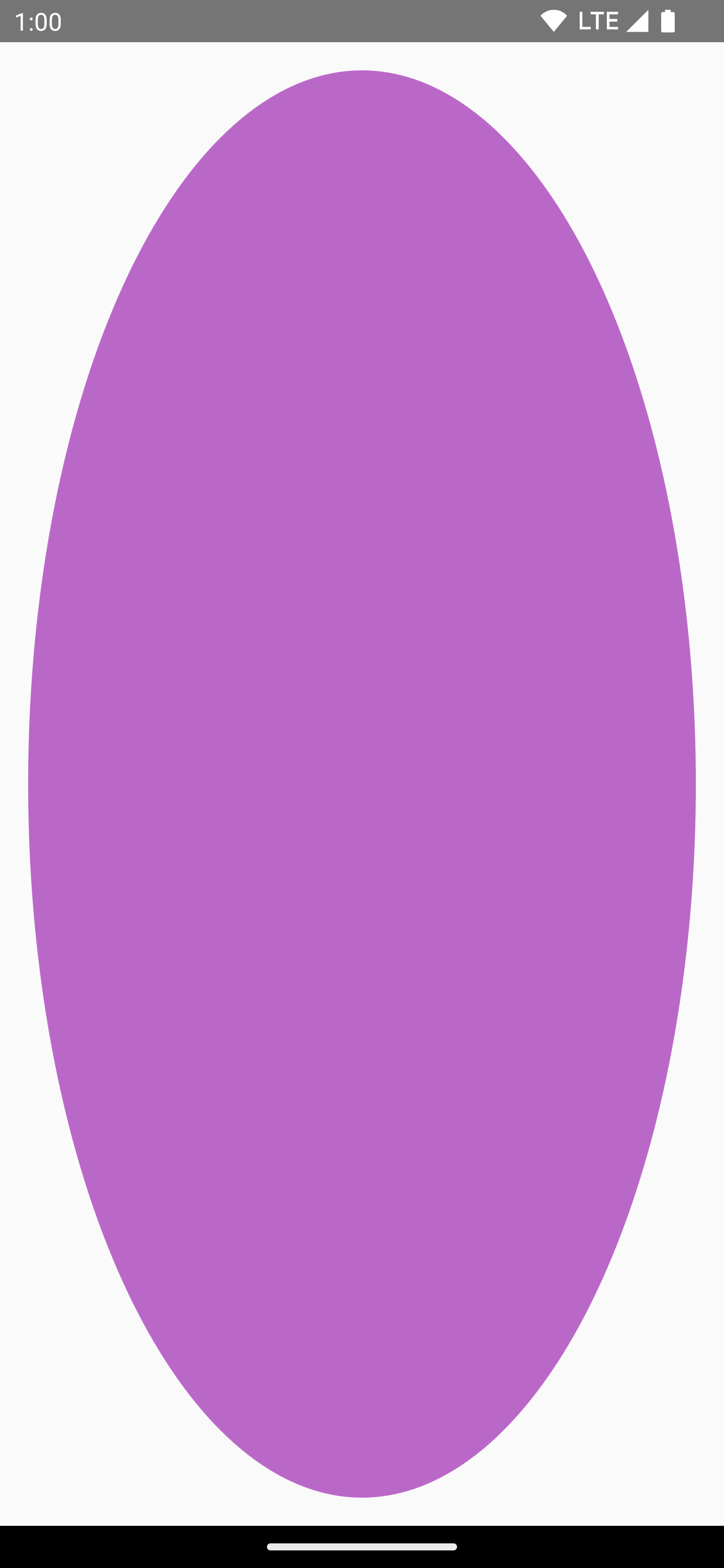

drawOval()

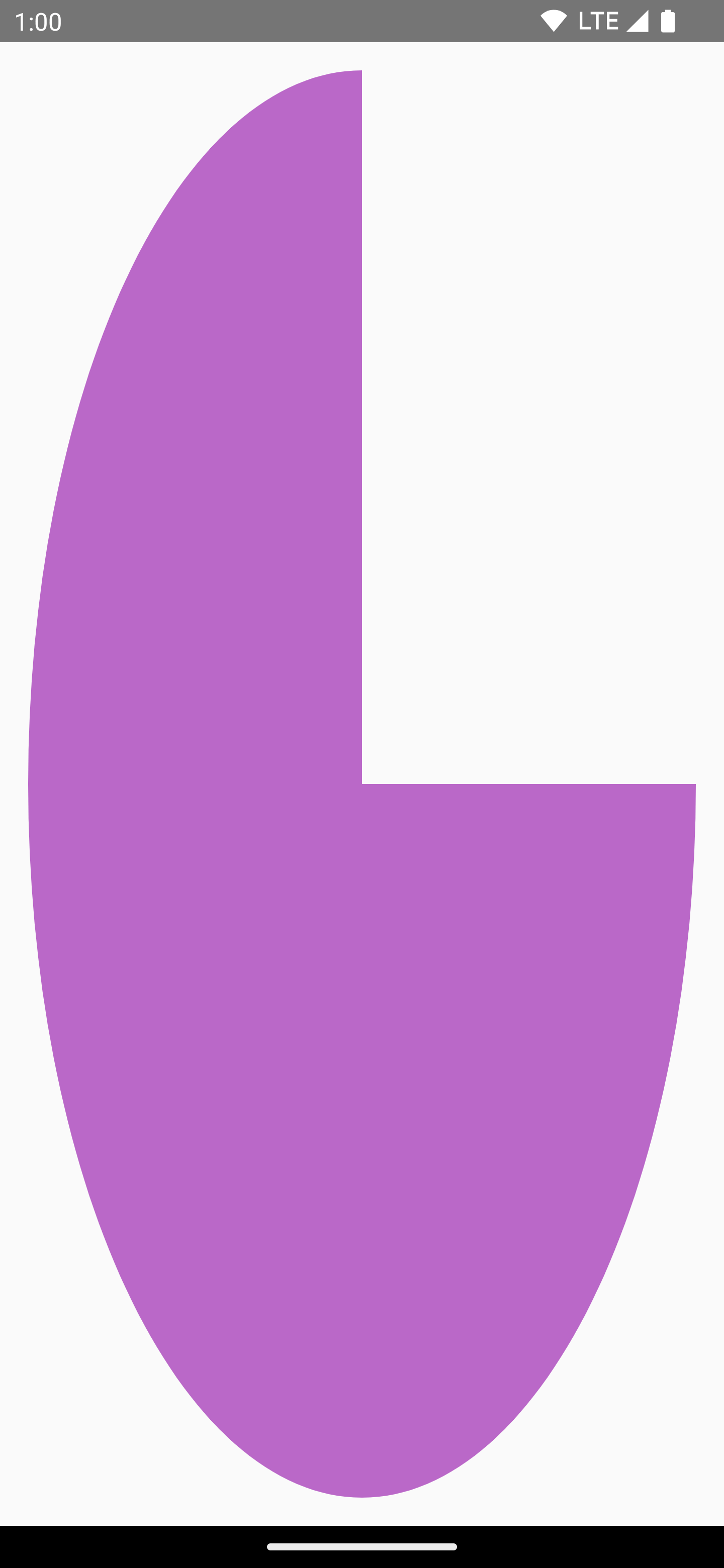

drawArc()

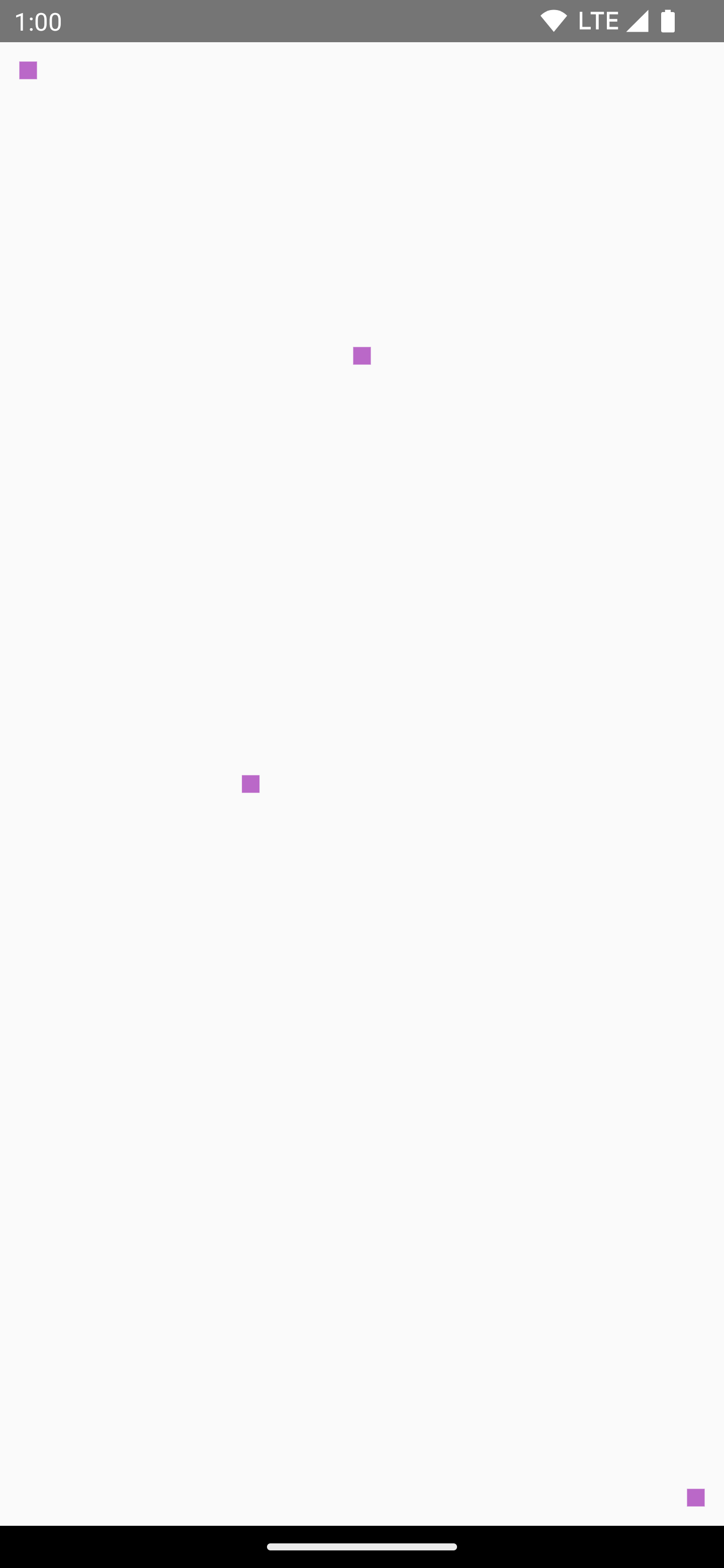

drawPoints()

Percorso di disegno

Un percorso è una serie di istruzioni matematiche che, una volta eseguite, danno vita a un disegno. DrawScope può disegnare un percorso utilizzando il metodo DrawScope.drawPath().

Ad esempio, supponiamo che tu voglia disegnare un triangolo. Puoi generare un percorso con funzioni come lineTo() e moveTo() utilizzando le dimensioni dell'area di disegno. Poi chiama drawPath() con questo percorso appena creato per ottenere un triangolo.

Spacer(
    modifier = Modifier
        .drawWithCache {
            val path = Path()
            path.moveTo(0f, 0f)
            path.lineTo(size.width / 2f, size.height / 2f)
            path.lineTo(size.width, 0f)
            path.close()
            onDrawBehind {
                drawPath(path, Color.Magenta, style = Stroke(width = 10f))
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

Accesso all'oggetto Canvas

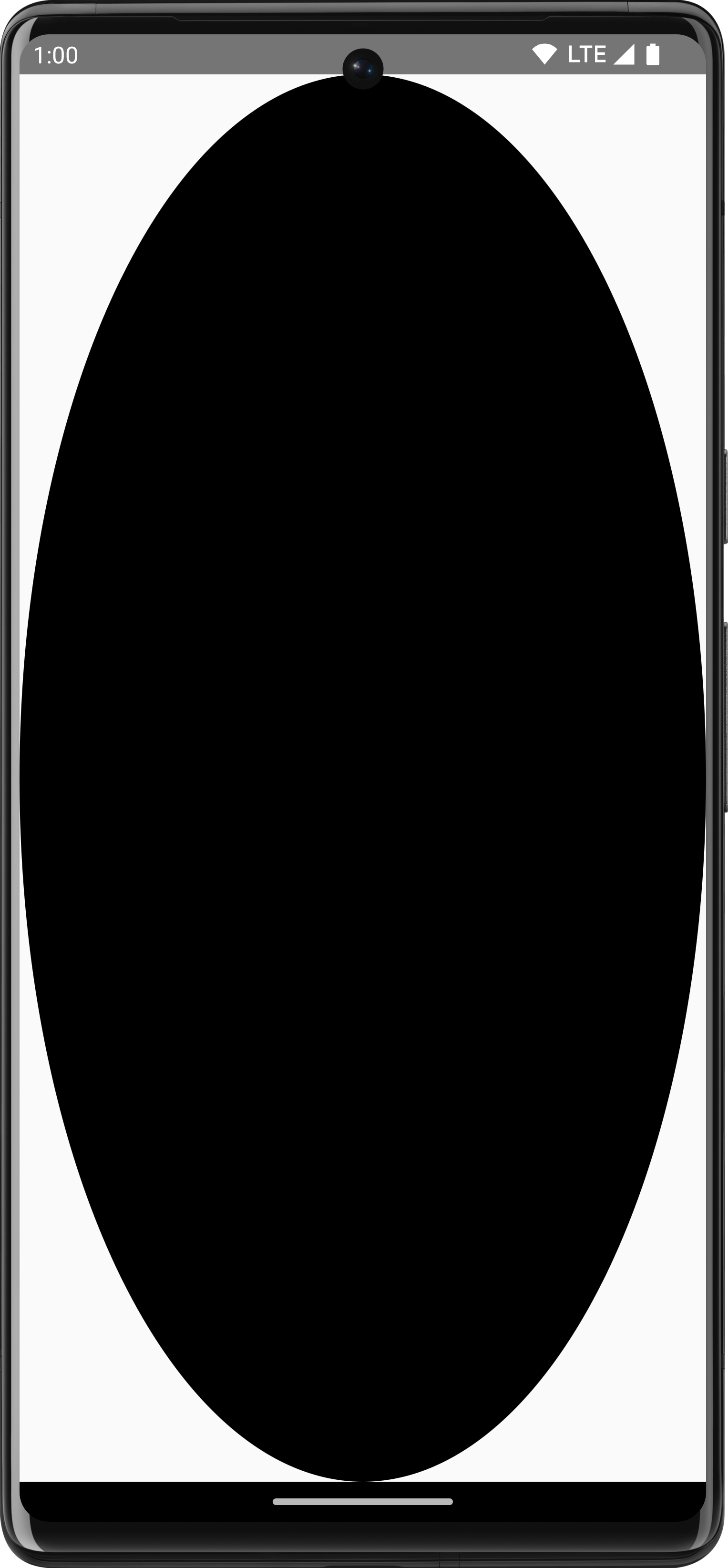

Con DrawScope, non hai accesso diretto a un oggetto Canvas. Puoi utilizzare DrawScope.drawIntoCanvas() per accedere all'oggetto Canvas stesso su cui puoi chiamare le funzioni.

Ad esempio, se hai un Drawable personalizzato che vuoi disegnare sulla tela, puoi accedere alla tela e chiamare Drawable#draw(), passando l'oggetto Canvas:

val drawable = ShapeDrawable(OvalShape())
Spacer(
    modifier = Modifier
        .drawWithContent {
            drawIntoCanvas { canvas ->
                drawable.setBounds(0, 0, size.width.toInt(), size.height.toInt())
                drawable.draw(canvas.nativeCanvas)
            }
        }
        .fillMaxSize()
)
CanvasSnippets.kt

Scopri di più

Per ulteriori informazioni su Disegno in Compose, consulta le seguenti risorse:

• Modificatori grafici: scopri i diversi tipi di modificatori di disegno.
• Pennello: scopri come personalizzare la pittura dei tuoi contenuti.
• Layout e grafiche personalizzati in Compose - Android Dev Summit 2022 - Scopri come creare una UI personalizzata in Compose con layout e grafiche.
• Esempio JetLagged: crea un esempio che mostri come disegnare un grafico personalizzato.
