Pinsel: Farbverläufe und Shader

Ein Brush in Compose beschreibt, wie etwas auf dem Bildschirm gezeichnet wird: Es bestimmt die Farbe(n), die im Zeichenbereich gezeichnet werden (z.B. ein Kreis, Quadrat oder Pfad). Es gibt einige integrierte Pinsel, die sich zum Zeichnen eignen, z. B. LinearGradient, RadialGradient oder ein einfacher SolidColor-Pinsel.

Pinsel können mit den Zeichenaufrufen Modifier.background(), TextStyle oder DrawScope verwendet werden, um den Malstil auf die gezeichneten Inhalte anzuwenden.

So können Sie beispielsweise einen Kreis in DrawScope mit einem horizontalen Farbverlaufs-Pinsel zeichnen:

val brush = Brush.horizontalGradient(listOf(Color.Red, Color.Blue))
Canvas(
    modifier = Modifier.size(200.dp),
    onDraw = {
        drawCircle(brush)
    }
)
BrushExampleSnippets.kt

Farbverlaufspinsel

Es gibt viele integrierte Farbverlaufs-Pinsel, mit denen Sie verschiedene Farbverlaufseffekte erzielen können. Mit diesen Pinseln können Sie die Liste der Farben angeben, aus denen Sie einen Farbverlauf erstellen möchten.

Liste der verfügbaren Farbverlaufs-Pinsel und der entsprechenden Ausgabe:

Art des Farbverlaufs-Pinsels	Ausgabe
Brush.horizontalGradient(colorList)
Brush.linearGradient(colorList)
Brush.verticalGradient(colorList)
Brush.sweepGradient(colorList) Hinweis: Für einen reibungslosen Übergang zwischen den Farben sollten Sie die letzte Farbe auf die Startfarbe festlegen.
Brush.radialGradient(colorList)

Verteilung der Farben mit colorStops ändern

Sie können die Darstellung der Farben im Farbverlauf anpassen, indem Sie den Wert für colorStops für jede Farbe anpassen. colorStops muss als Bruch zwischen 0 und 1 angegeben werden. Werte über 1 führen dazu, dass diese Farben nicht als Teil des Farbverlaufs gerendert werden.

Sie können die Farbstopps so konfigurieren, dass sie unterschiedliche Mengen haben, z. B. weniger oder mehr einer Farbe:

val colorStops = arrayOf(
    0.0f to Color.Yellow,
    0.2f to Color.Red,
    1f to Color.Blue
)
Box(
    modifier = Modifier
        .requiredSize(200.dp)
        .background(Brush.horizontalGradient(colorStops = colorStops))
)
BrushExampleSnippets.kt

Die Farben werden mit dem im colorStop-Paar angegebenen Offset verteilt, wobei weniger Gelb als Rot und Blau verwendet wird.

Muster mit TileMode wiederholen

Für jeden Farbverlaufs-Pinsel kann ein TileMode festgelegt werden. Wenn Sie keinen Anfang und kein Ende für den Farbverlauf festgelegt haben, ist das Symbol TileMode möglicherweise nicht zu sehen, da der Farbverlauf standardmäßig den gesamten Bereich füllt. Mit einem TileMode wird der Farbverlauf nur dann gekachtelt, wenn die Größe des Bereichs größer als die Größe des Zeichentools ist.

Im folgenden Code wird das Farbverlaufsmuster viermal wiederholt, da endX auf 50.dp und die Größe auf 200.dp festgelegt ist:

val listColors = listOf(Color.Yellow, Color.Red, Color.Blue)
val tileSize = with(LocalDensity.current) {
    50.dp.toPx()
}
Box(
    modifier = Modifier
        .requiredSize(200.dp)
        .background(
            Brush.horizontalGradient(
                listColors,
                endX = tileSize,
                tileMode = TileMode.Repeated
            )
        )
)
BrushExampleSnippets.kt

In der folgenden Tabelle wird beschrieben, was die verschiedenen Ansichtsmodi für das Beispiel HorizontalGradient oben bewirken:

TileMode	Ausgabe
TileMode.Repeated: Der Rand wird von der letzten Farbe zur ersten wiederholt.
TileMode.Mirror: Die Kante wird von der letzten zur ersten Farbe gespiegelt.
TileMode.Clamp: Der Rand wird auf die endgültige Farbe begrenzt. Der Rest der Region wird dann mit der am besten passenden Farbe eingefärbt.
TileMode.Decal: Rendert nur bis zur Größe der Begrenzung. Bei TileMode.Decal wird transparentes Schwarz verwendet, um Inhalte außerhalb der ursprünglichen Grenzen zu erfassen, während bei TileMode.Clamp die Randfarbe erfasst wird.

TileMode funktioniert für die anderen Richtungsverläufe ähnlich, der Unterschied besteht in der Richtung, in der die Wiederholung erfolgt.

Pinselgröße ändern

Wenn Sie die Größe des Bereichs kennen, in dem der Pinsel gezeichnet werden soll, können Sie die Kachel endX wie oben im Abschnitt TileMode beschrieben festlegen. Wenn Sie sich in einem DrawScope befinden, können Sie mithilfe des Attributs size die Größe des Bereichs ermitteln.

Wenn Sie die Größe des Zeichenbereichs nicht kennen (z. B. wenn Brush dem Text zugewiesen ist), können Sie Shader erweitern und die Größe des Zeichenbereichs in der Funktion createShader verwenden.

In diesem Beispiel wird die Größe durch 4 geteilt, um das Muster viermal zu wiederholen:

val listColors = listOf(Color.Yellow, Color.Red, Color.Blue)
val customBrush = remember {
    object : ShaderBrush() {
        override fun createShader(size: Size): Shader {
            return LinearGradientShader(
                colors = listColors,
                from = Offset.Zero,
                to = Offset(size.width / 4f, 0f),
                tileMode = TileMode.Mirror
            )
        }
    }
}
Box(
    modifier = Modifier
        .requiredSize(200.dp)
        .background(customBrush)
)
BrushExampleSnippets.kt

Sie können die Pinselgröße auch für andere Farbverläufe ändern, z. B. für radiale Farbverläufe. Wenn Sie keine Größe und keinen Mittelpunkt angeben, nimmt der Farbverlauf die gesamten Grenzen des DrawScope ein. Der Mittelpunkt des radialen Farbverlaufs entspricht dann standardmäßig dem Mittelpunkt der DrawScope-Grenzen. Dadurch wird der Mittelpunkt des radialen Farbverlaufs als Mittelpunkt der kleineren Dimension (entweder Breite oder Höhe) angezeigt:

Box(
    modifier = Modifier
        .fillMaxSize()
        .background(
            Brush.radialGradient(
                listOf(Color(0xFF2be4dc), Color(0xFF243484))
            )
        )
)
BrushExampleSnippets.kt

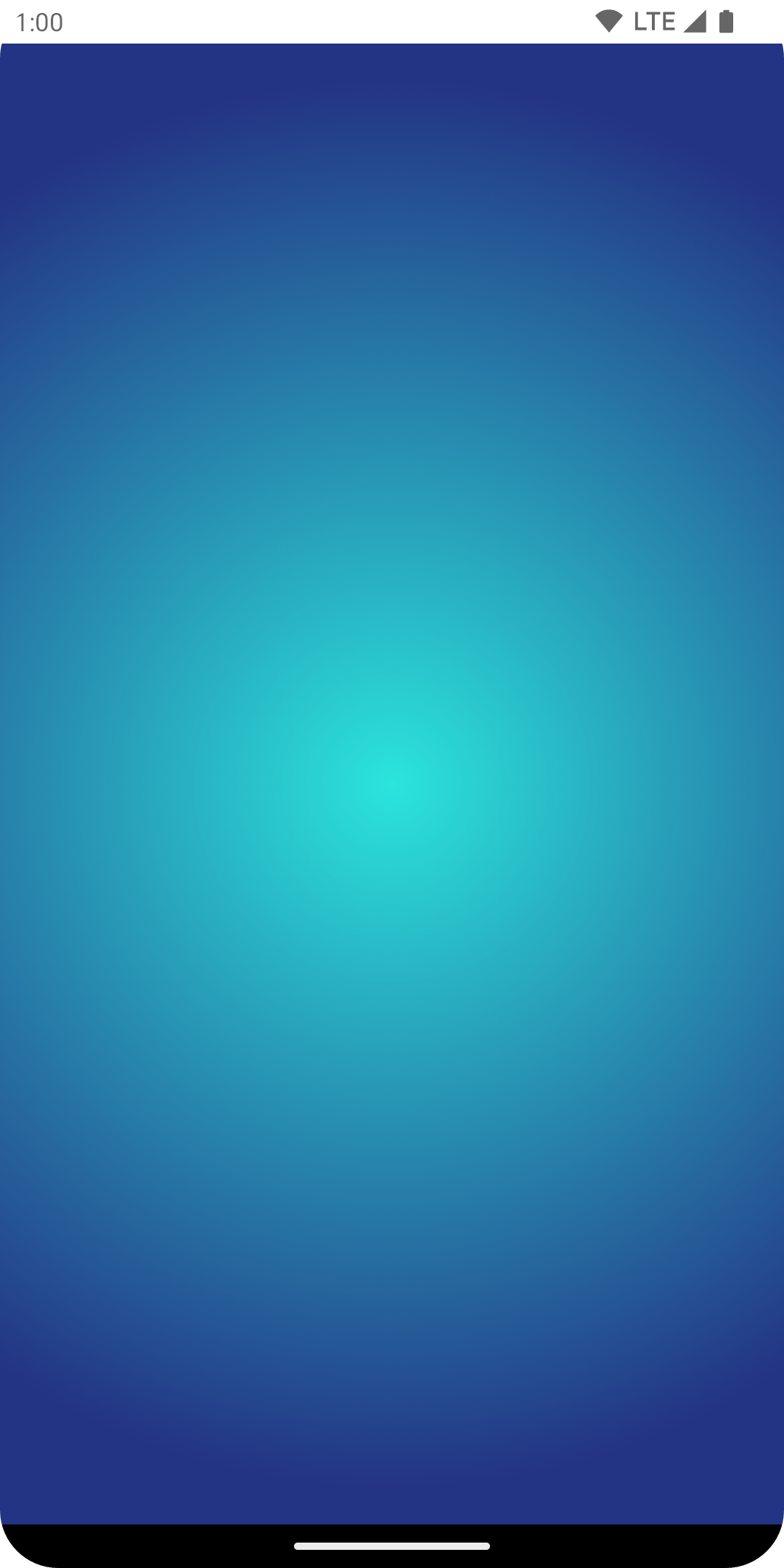

Wenn Sie den Radialverlauf ändern, um den Radius auf die maximale Dimension festzulegen, sehen Sie, dass ein besserer Radialverlaufseffekt entsteht:

val largeRadialGradient = object : ShaderBrush() {
    override fun createShader(size: Size): Shader {
        val biggerDimension = maxOf(size.height, size.width)
        return RadialGradientShader(
            colors = listOf(Color(0xFF2be4dc), Color(0xFF243484)),
            center = size.center,
            radius = biggerDimension / 2f,
            colorStops = listOf(0f, 0.95f)
        )
    }
}

Box(
    modifier = Modifier
        .fillMaxSize()
        .background(largeRadialGradient)
)
BrushExampleSnippets.kt

Die tatsächliche Größe, die beim Erstellen des Shaders übergeben wird, wird anhand des Aufrufs bestimmt. Standardmäßig wird Shader von Brush intern neu zugewiesen, wenn sich die Größe von der letzten Erstellung von Brush unterscheidet oder sich ein Statusobjekt geändert hat, das beim Erstellen des Shaders verwendet wurde.

Im folgenden Code wird der Shader dreimal mit unterschiedlichen Größen erstellt, da sich die Größe des Zeichenbereichs ändert:

val colorStops = arrayOf(
    0.0f to Color.Yellow,
    0.2f to Color.Red,
    1f to Color.Blue
)
val brush = Brush.horizontalGradient(colorStops = colorStops)
Box(
    modifier = Modifier
        .requiredSize(200.dp)
        .drawBehind {
            drawRect(brush = brush) // will allocate a shader to occupy the 200 x 200 dp drawing area
            inset(10f) {
      /* Will allocate a shader to occupy the 180 x 180 dp drawing area as the
       inset scope reduces the drawing  area by 10 pixels on the left, top, right,
      bottom sides */
                drawRect(brush = brush)
                inset(5f) {
        /* will allocate a shader to occupy the 170 x 170 dp drawing area as the
         inset scope reduces the  drawing area by 5 pixels on the left, top,
         right, bottom sides */
                    drawRect(brush = brush)
                }
            }
        }
)
BrushExampleSnippets.kt

Bild als Pinsel verwenden

Wenn Sie eine ImageBitmap als Brush verwenden möchten, laden Sie das Bild als ImageBitmap und erstellen Sie einen ImageShader-Pinsel:

val imageBrush =
    ShaderBrush(ImageShader(ImageBitmap.imageResource(id = R.drawable.dog)))

// Use ImageShader Brush with background
Box(
    modifier = Modifier
        .requiredSize(200.dp)
        .background(imageBrush)
)

// Use ImageShader Brush with TextStyle
Text(
    text = "Hello Android!",
    style = TextStyle(
        brush = imageBrush,
        fontWeight = FontWeight.ExtraBold,
        fontSize = 36.sp
    )
)

// Use ImageShader Brush with DrawScope#drawCircle()
Canvas(onDraw = {
    drawCircle(imageBrush)
}, modifier = Modifier.size(200.dp))
BrushExampleSnippets.kt

Der Pinsel wird auf verschiedene Arten von Zeichnungen angewendet: Hintergrund, Text und Canvas. Dies führt zu folgender Ausgabe:

Beachten Sie, dass der Text jetzt auch mit dem ImageBitmap gerendert wird, um die Pixel für den Text zu zeichnen.

Erweitertes Beispiel: Benutzerdefinierter Pinsel

AGSL-RuntimeShader-Bürste

AGSL bietet einen Teil der Shaderfunktionen von GLSL. Shader können in AGSL geschrieben und mit einem Pinsel in Compose verwendet werden.

Um einen Shader-Pinsel zu erstellen, müssen Sie zuerst den Shader als AGSL-Shader-String definieren:

@Language("AGSL")
val CUSTOM_SHADER = """
    uniform float2 resolution;
    layout(color) uniform half4 color;
    layout(color) uniform half4 color2;

    half4 main(in float2 fragCoord) {
        float2 uv = fragCoord/resolution.xy;

        float mixValue = distance(uv, vec2(0, 1));
        return mix(color, color2, mixValue);
    }
""".trimIndent()
BrushExampleSnippets.kt

Der obige Shader nimmt zwei Eingabefarben, berechnet die Entfernung vom unteren linken Rand (vec2(0, 1)) des Zeichenbereichs und führt basierend auf der Entfernung einen mix zwischen den beiden Farben aus. Dadurch entsteht ein Farbverlauf.

Erstellen Sie dann den Shader-Pinsel und legen Sie die Uniforms für resolution fest – die Größe des Zeichenbereichs und die color und color2, die Sie als Eingabe für den benutzerdefinierten Farbverlauf verwenden möchten:

val Coral = Color(0xFFF3A397)
val LightYellow = Color(0xFFF8EE94)

@RequiresApi(Build.VERSION_CODES.TIRAMISU)
@Composable
@Preview
fun ShaderBrushExample() {
    Box(
        modifier = Modifier
            .drawWithCache {
                val shader = RuntimeShader(CUSTOM_SHADER)
                val shaderBrush = ShaderBrush(shader)
                shader.setFloatUniform("resolution", size.width, size.height)
                onDrawBehind {
                    shader.setColorUniform(
                        "color",
                        android.graphics.Color.valueOf(
                            LightYellow.red, LightYellow.green,
                            LightYellow
                                .blue,
                            LightYellow.alpha
                        )
                    )
                    shader.setColorUniform(
                        "color2",
                        android.graphics.Color.valueOf(
                            Coral.red,
                            Coral.green,
                            Coral.blue,
                            Coral.alpha
                        )
                    )
                    drawRect(shaderBrush)
                }
            }
            .fillMaxWidth()
            .height(200.dp)
    )
}
BrushExampleSnippets.kt

Wenn Sie das ausführen, wird Folgendes auf dem Bildschirm gerendert:

Mit Shadern lassen sich nicht nur Farbverläufe erstellen, da es sich um mathematische Berechnungen handelt. Weitere Informationen zu AGSL finden Sie in der AGSL-Dokumentation.

Weitere Informationen

Weitere Beispiele für die Verwendung des Zeichentools in Compose finden Sie in den folgenden Ressourcen:

• Textfärbung mit dem Zeichenpinsel in der App „Schreiben“ animieren 🖌️
• Benutzerdefinierte Grafiken und Layouts in Compose – Android Dev Summit 2022
• JetLagged Sample - RuntimeShader Brush
