火焰图

Flame Chart 标签页提供一个倒置的调用图表，用来汇总完全相同的调用堆栈。也就是说，将具有相同调用方顺序的完全相同的方法或函数收集起来，并在火焰图中将它们表示为一个较长的横条（而不是将它们显示为多个较短的横条，如调用图表中所示）。这样更方便您查看哪些方法或函数消耗的时间最多。不过，这也意味着，横轴不代表时间轴，而是表示执行每个方法或函数所需的相对时间。

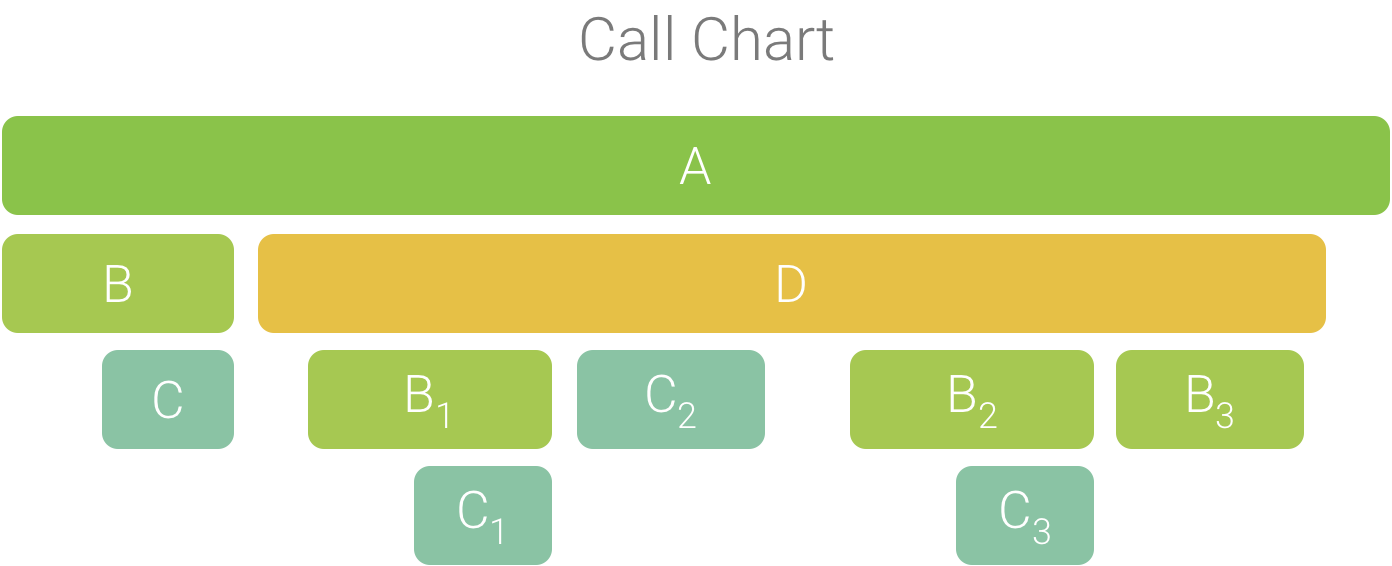

为帮助说明此概念，不妨考虑图 1 中的调用图表。请注意，方法 D 多次调用 B（B₁、B₂ 和 B₃），其中一些对 B 的调用也调用了 C（C₁ 和 C₃）。

图 1. 一个调用图表，其中的多个方法调用具有相同的调用方顺序。

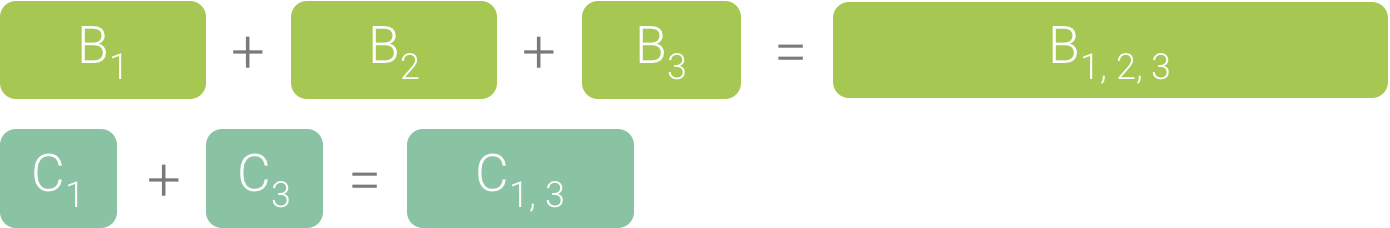

由于 B₁、B₂ 和 B₃ 具有相同的调用方顺序 (A → D → B)，因此系统将它们汇总在一起，如图 2 所示。同样，C₁ 和 C₃ 也汇总在一起，因为它们也具有相同的调用方顺序 (A → D → B → C)。请注意，C₂ 不包括在内，因为它具有不同的调用方顺序 (A → D → C)。

图 2. 汇总具有相同调用堆栈的相同方法。

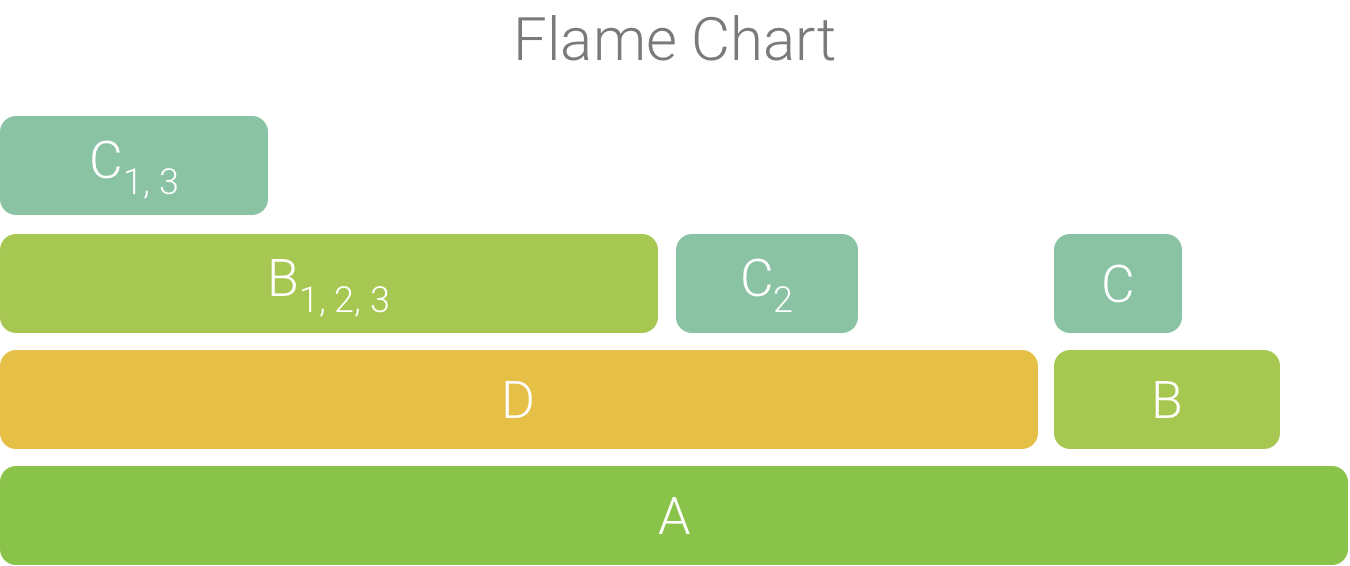

汇总的调用用于创建火焰图，如图 3 所示。 请注意，对于火焰图中的任何给定调用，占用最多 CPU 时间的被调用方会最先显示。

图 3. 图 5 中所示调用图表的火焰图表示形式。
