Compose 中的共用元素轉換

共用元素轉換功能可讓您在具有一致內容的可組合項之間順暢轉換，這些元素通常用於導覽，可讓您在使用者瀏覽不同畫面時，以視覺方式連結這些畫面。

舉例來說，在以下影片中，您可以看到點心圖片和標題從清單頁面分享到詳細資料頁面。

圖 1. Jetsnack 共用元素示範

在 Compose 中，有幾個高階 API 可協助您建立共用元素：

  • SharedTransitionLayout：實作共用元素轉場效果所需的邊界版面配置。並提供 SharedTransitionScope。可組合項必須位於 SharedTransitionScope 中，才能使用共用元素修飾符。
  • Modifier.sharedElement()：修飾符會將應與其他可組合項比對的可組合項，標記為 SharedTransitionScope。
  • Modifier.sharedBounds()：修飾符會向 SharedTransitionScope 標示，這個可組合函式的邊界應用於轉場作業的容器邊界。與 sharedElement() 不同，sharedBounds() 是專為視覺上不同的內容而設計。

在 Compose 中建立共用元素時，重要的概念是如何與疊加和裁剪作業搭配運作。請參閱剪輯和覆蓋圖層一節，進一步瞭解這個重要主題。

基本用法

本節將建立以下轉場效果，從較小的「list」項目轉換至較大的詳細項目：

圖 2. 兩個可組合項之間共用元素轉換的基本範例。

使用 Modifier.sharedElement() 的最佳方式是搭配 AnimatedContent、AnimatedVisibility 或 NavHost，因為這麼做可自動管理可組合項之間的轉換。

起點是現有的基礎 AnimatedContent，其中包含 MainContent 和 DetailsContent 可組合函式，然後再新增共用元素：

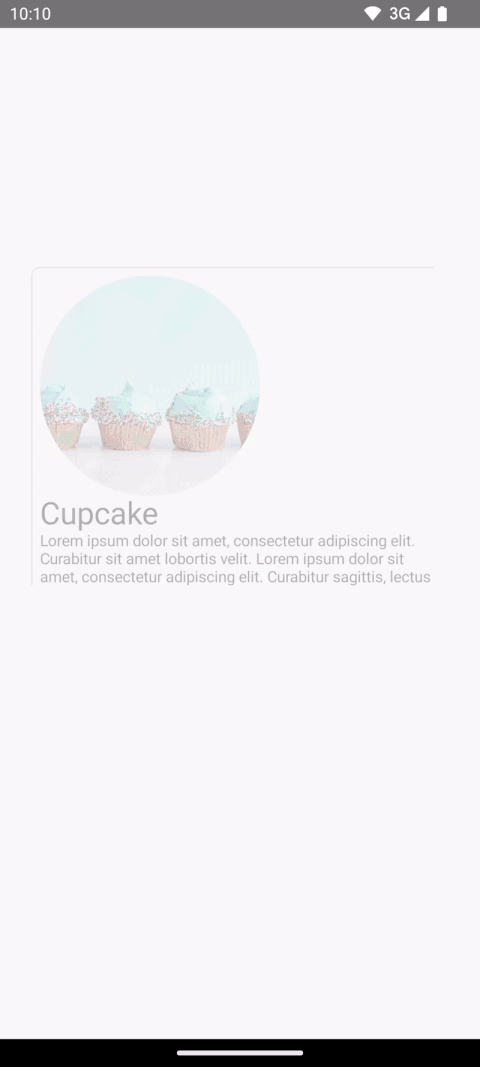

圖 3. 在沒有任何共用元素轉換的情況下啟動 AnimatedContent。

  1. 為了讓共用元素在兩個版面配置之間顯示動畫，請將 AnimatedContent 可組合項包圍在 SharedTransitionLayout 中。從 SharedTransitionLayout 和 AnimatedContent 傳遞的範圍會傳遞至 MainContent 和 DetailsContent：

    var showDetails by remember {
    mutableStateOf(false)
}
SharedTransitionLayout {
    AnimatedContent(
        showDetails,
        label = "basic_transition"
    ) { targetState ->
        if (!targetState) {
            MainContent(
                onShowDetails = {
                    showDetails = true
                },
                animatedVisibilityScope = this@AnimatedContent,
                sharedTransitionScope = this@SharedTransitionLayout
            )
        } else {
            DetailsContent(
                onBack = {
                    showDetails = false
                },
                animatedVisibilityScope = this@AnimatedContent,
                sharedTransitionScope = this@SharedTransitionLayout
            )
        }
    }
}
    BasicSharedElementSnippets.kt

  2. 在兩個相符的可組合項上，將 Modifier.sharedElement() 新增至可組合項修飾符鏈結。建立 SharedContentState 物件，並使用 rememberSharedContentState() 記住該物件。SharedContentState 物件會儲存決定共用元素的專屬索引鍵。提供專屬鍵來識別內容，並使用 rememberSharedContentState() 來記住項目。AnimatedContentScope 會傳遞至輔助鍵，用於協調動畫。

    @Composable
private fun MainContent(
    onShowDetails: () -> Unit,
    modifier: Modifier = Modifier,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    Row(
        // ...
    ) {
        with(sharedTransitionScope) {
            Image(
                painter = painterResource(id = R.drawable.cupcake),
                contentDescription = "Cupcake",
                modifier = Modifier
                    .sharedElement(
                        rememberSharedContentState(key = "image"),
                        animatedVisibilityScope = animatedVisibilityScope
                    )
                    .size(100.dp)
                    .clip(CircleShape),
                contentScale = ContentScale.Crop
            )
            // ...
        }
    }
}

@Composable
private fun DetailsContent(
    modifier: Modifier = Modifier,
    onBack: () -> Unit,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    Column(
        // ...
    ) {
        with(sharedTransitionScope) {
            Image(
                painter = painterResource(id = R.drawable.cupcake),
                contentDescription = "Cupcake",
                modifier = Modifier
                    .sharedElement(
                        rememberSharedContentState(key = "image"),
                        animatedVisibilityScope = animatedVisibilityScope
                    )
                    .size(200.dp)
                    .clip(CircleShape),
                contentScale = ContentScale.Crop
            )
            // ...
        }
    }
}
    BasicSharedElementSnippets.kt

如要取得共用元素是否已比對的資訊，請將 rememberSharedContentState() 擷取至變數，並查詢 isMatchFound。

這會產生以下自動動畫：

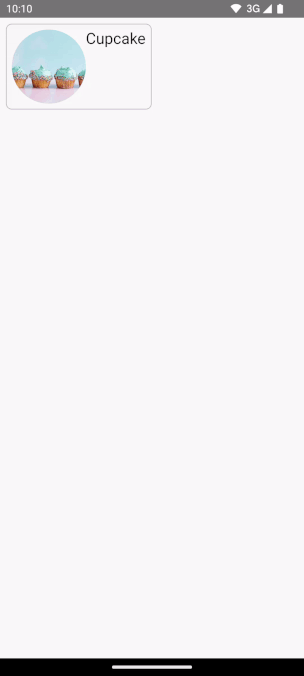

圖 4. 兩個可組合項之間共用元素轉換的基本範例。

您可能會發現，整個容器的背景顏色和大小仍使用預設的 AnimatedContent 設定。

共用邊界與共用元素

Modifier.sharedBounds() 與 Modifier.sharedElement() 類似。不過，修飾符有以下差異：

  • sharedBounds() 適用於視覺上不同的內容，但在狀態之間應共用相同的區域，而 sharedElement() 則預期內容會相同。
  • 使用 sharedBounds() 時，在兩個狀態之間轉換期間，進入和離開畫面的內容會顯示在畫面上，但使用 sharedElement() 時，只有目標內容會在轉換邊界中算繪。Modifier.sharedBounds() 有 enter 和 exit 參數，可用來指定內容的轉場方式，類似於 AnimatedContent 的運作方式。
  • sharedBounds() 最常見的用途是容器轉換模式，而 sharedElement() 的範例用途則是主畫面轉場。
  • 使用 Text 可組合函式時，建議使用 sharedBounds() 支援字型變更，例如在斜體和粗體之間轉換，或變更顏色。

在前述範例中，在兩種不同情況下將 Modifier.sharedBounds() 新增至 Row 和 Column，即可共用兩者的邊界並執行轉場動畫，讓兩者之間的邊界彼此擴大：

@Composable
private fun MainContent(
    onShowDetails: () -> Unit,
    modifier: Modifier = Modifier,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    with(sharedTransitionScope) {
        Row(
            modifier = Modifier
                .padding(8.dp)
                .sharedBounds(
                    rememberSharedContentState(key = "bounds"),
                    animatedVisibilityScope = animatedVisibilityScope,
                    enter = fadeIn(),
                    exit = fadeOut(),
                    resizeMode = SharedTransitionScope.ResizeMode.ScaleToBounds()
                )
                // ...
        ) {
            // ...
        }
    }
}

@Composable
private fun DetailsContent(
    modifier: Modifier = Modifier,
    onBack: () -> Unit,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    with(sharedTransitionScope) {
        Column(
            modifier = Modifier
                .padding(top = 200.dp, start = 16.dp, end = 16.dp)
                .sharedBounds(
                    rememberSharedContentState(key = "bounds"),
                    animatedVisibilityScope = animatedVisibilityScope,
                    enter = fadeIn(),
                    exit = fadeOut(),
                    resizeMode = SharedTransitionScope.ResizeMode.ScaleToBounds()
                )
                // ...

        ) {
            // ...
        }
    }
}
SharedBoundsSnippets.kt

圖 5. 兩個可組合項之間的共用邊界。

瞭解範圍

如要使用 Modifier.sharedElement()，可組合函式必須位於 SharedTransitionScope 中。SharedTransitionLayout 可組合函式會提供 SharedTransitionScope。請務必將其放在 UI 階層中含有要共用元素的同一頂層位置。

一般來說，可組合項也應放置在 AnimatedVisibilityScope 中。除非您手動管理可見度，否則這項功能通常會透過使用 AnimatedContent 在可組合函式之間切換，或直接使用 AnimatedVisibility，或是透過 NavHost 可組合函式提供。如要使用多個範圍，請將所需範圍儲存在 CompositionLocal 中，使用 Kotlin 中的 context 接收器，或將範圍做為參數傳遞至函式。

如果您有需要追蹤的多個範圍，或深層巢狀階層，請使用 CompositionLocals。CompositionLocal 可讓您選擇要儲存及使用的確切範圍。另一方面，如果您使用內容接收器，階層中的其他版面配置可能會意外覆寫所提供的範圍。舉例來說，如果您有多個巢狀 AnimatedContent，範圍可能會遭到覆寫。

val LocalNavAnimatedVisibilityScope = compositionLocalOf<AnimatedVisibilityScope?> { null }
val LocalSharedTransitionScope = compositionLocalOf<SharedTransitionScope?> { null }

@Composable
private fun SharedElementScope_CompositionLocal() {
    // An example of how to use composition locals to pass around the shared transition scope, far down your UI tree.
    // ...
    SharedTransitionLayout {
        CompositionLocalProvider(
            LocalSharedTransitionScope provides this
        ) {
            // This could also be your top-level NavHost as this provides an AnimatedContentScope
            AnimatedContent(state, label = "Top level AnimatedContent") { targetState ->
                CompositionLocalProvider(LocalNavAnimatedVisibilityScope provides this) {
                    // Now we can access the scopes in any nested composables as follows:
                    val sharedTransitionScope = LocalSharedTransitionScope.current
                        ?: throw IllegalStateException("No SharedElementScope found")
                    val animatedVisibilityScope = LocalNavAnimatedVisibilityScope.current
                        ?: throw IllegalStateException("No AnimatedVisibility found")
                }
                // ...
            }
        }
    }
}
BasicSharedElementSnippets.kt

或者，如果階層沒有深層巢狀結構，您可以將範圍做為參數傳遞：

@Composable
fun MainContent(
    animatedVisibilityScope: AnimatedVisibilityScope,
    sharedTransitionScope: SharedTransitionScope
) {
}

@Composable
fun Details(
    animatedVisibilityScope: AnimatedVisibilityScope,
    sharedTransitionScope: SharedTransitionScope
) {
}
BasicSharedElementSnippets.kt

與 AnimatedVisibility 共用的元素

先前的範例說明如何使用共用元素與 AnimatedContent，但共用元素也適用於 AnimatedVisibility。

舉例來說，在這個延遲格狀檢視畫面範例中，每個元素都會包裝在 AnimatedVisibility 中。點選項目時，內容會顯示視覺效果，從 UI 拉出至類似對話方塊的元件。

var selectedSnack by remember { mutableStateOf<Snack?>(null) }

SharedTransitionLayout(modifier = Modifier.fillMaxSize()) {
    LazyColumn(
        // ...
    ) {
        items(listSnacks) { snack ->
            AnimatedVisibility(
                visible = snack != selectedSnack,
                enter = fadeIn() + scaleIn(),
                exit = fadeOut() + scaleOut(),
                modifier = Modifier.animateItem()
            ) {
                Box(
                    modifier = Modifier
                        .sharedBounds(
                            sharedContentState = rememberSharedContentState(key = "${snack.name}-bounds"),
                            // Using the scope provided by AnimatedVisibility
                            animatedVisibilityScope = this,
                            clipInOverlayDuringTransition = OverlayClip(shapeForSharedElement)
                        )
                        .background(Color.White, shapeForSharedElement)
                        .clip(shapeForSharedElement)
                ) {
                    SnackContents(
                        snack = snack,
                        modifier = Modifier.sharedElement(
                            state = rememberSharedContentState(key = snack.name),
                            animatedVisibilityScope = this@AnimatedVisibility
                        ),
                        onClick = {
                            selectedSnack = snack
                        }
                    )
                }
            }
        }
    }
    // Contains matching AnimatedContent with sharedBounds modifiers.
    SnackEditDetails(
        snack = selectedSnack,
        onConfirmClick = {
            selectedSnack = null
        }
    )
}
AnimatedVisibilitySharedElementSnippets.kt

圖 6.使用 AnimatedVisibility 的共用元素。

修飾符排序

對於 Modifier.sharedElement() 和 Modifier.sharedBounds()，修飾符鏈結的順序很重要，這點與 Compose 的其他部分相同。影響大小的修飾符放置位置不正確，可能會導致在共用元素比對期間發生視覺跳躍的情況。

舉例來說，如果您在兩個共用元素的不同位置放置邊框修飾符，動畫就會出現視覺差異。

var selectFirst by remember { mutableStateOf(true) }
val key = remember { Any() }
SharedTransitionLayout(
    Modifier
        .fillMaxSize()
        .padding(10.dp)
        .clickable {
            selectFirst = !selectFirst
        }
) {
    AnimatedContent(targetState = selectFirst, label = "AnimatedContent") { targetState ->
        if (targetState) {
            Box(
                Modifier
                    .padding(12.dp)
                    .sharedBounds(
                        rememberSharedContentState(key = key),
                        animatedVisibilityScope = this@AnimatedContent
                    )
                    .border(2.dp, Color.Red)
            ) {
                Text(
                    "Hello",
                    fontSize = 20.sp
                )
            }
        } else {
            Box(
                Modifier
                    .offset(180.dp, 180.dp)
                    .sharedBounds(
                        rememberSharedContentState(
                            key = key,
                        ),
                        animatedVisibilityScope = this@AnimatedContent
                    )
                    .border(2.dp, Color.Red)
                    // This padding is placed after sharedBounds, but it doesn't match the
                    // other shared elements modifier order, resulting in visual jumps
                    .padding(12.dp)

            ) {
                Text(
                    "Hello",
                    fontSize = 36.sp
                )
            }
        }
    }
}
BasicSharedElementSnippets.kt

相符的邊界

不相符的邊界：請注意，共用元素動畫需要調整為不正確的邊界，因此看起來有點不對勁

在共用元素修飾符「前」使用的修飾符會為共用元素修飾符提供限制，然後用於擷取初始和目標邊界，以及後續的邊界動畫。

在共用元素修飾符之後使用的修飾符會使用先前的限制，測量及計算子項的目標大小。共用元素修飾符會建立一系列動畫約束條件，將子項從初始大小逐漸轉換為目標大小。

例外狀況是，如果您在可組合項上使用 resizeMode = ScaleToBounds() 或 Modifier.skipToLookaheadSize() 進行動畫。在這種情況下，Compose 會使用目標限制條件來安排子項，並使用比例因數執行動畫，而非變更版面配置大小。

不重複的鍵

使用複雜的共用元素時，建議您建立非字串的鍵，因為字串可能會出現比對錯誤。每個鍵都必須是唯一值，才能進行比對。舉例來說，Jetsnack 有以下共用元素：

圖 7. 圖片顯示 Jetsnack，並標註 UI 的各個部分。

您可以建立列舉來代表共用元素類型。在這個範例中，整個點心資訊卡也可以出現在主畫面的多個不同位置，例如「熱門」和「推薦」區段。您可以建立包含 snackId、origin (「熱門」/「建議」) 和共用元素 type 的鍵，以便共用：

data class SnackSharedElementKey(
    val snackId: Long,
    val origin: String,
    val type: SnackSharedElementType
)

enum class SnackSharedElementType {
    Bounds,
    Image,
    Title,
    Tagline,
    Background
}

@Composable
fun SharedElementUniqueKey() {
    // ...
            Box(
                modifier = Modifier
                    .sharedElement(
                        rememberSharedContentState(
                            key = SnackSharedElementKey(
                                snackId = 1,
                                origin = "latest",
                                type = SnackSharedElementType.Image
                            )
                        ),
                        animatedVisibilityScope = this@AnimatedVisibility
                    )
            )
            // ...
}
BasicSharedElementSnippets.kt

建議使用資料類別做為鍵，因為這類類別會實作 hashCode() 和 isEquals()。

手動管理共用元素的顯示設定

如果您可能未使用 AnimatedVisibility 或 AnimatedContent，可以自行管理共用元素的顯示設定。使用 Modifier.sharedElementWithCallerManagedVisibility()，並提供您自己的條件，決定項目應顯示或隱藏的時機：

var selectFirst by remember { mutableStateOf(true) }
val key = remember { Any() }
SharedTransitionLayout(
    Modifier
        .fillMaxSize()
        .padding(10.dp)
        .clickable {
            selectFirst = !selectFirst
        }
) {
    Box(
        Modifier
            .sharedElementWithCallerManagedVisibility(
                rememberSharedContentState(key = key),
                !selectFirst
            )
            .background(Color.Red)
            .size(100.dp)
    ) {
        Text(if (!selectFirst) "false" else "true", color = Color.White)
    }
    Box(
        Modifier
            .offset(180.dp, 180.dp)
            .sharedElementWithCallerManagedVisibility(
                rememberSharedContentState(
                    key = key,
                ),
                selectFirst
            )
            .alpha(0.5f)
            .background(Color.Blue)
            .size(180.dp)
    ) {
        Text(if (selectFirst) "false" else "true", color = Color.White)
    }
}
BasicSharedElementSnippets.kt

目前限制

這些 API 有一些限制。最值得注意的是：

  • 不支援 View 和 Compose 之間的互通性。這包括任何包裝 AndroidView 的可組合函式，例如 Dialog。
  • 以下項目不支援自動動畫：
    • 共用圖片可組合項：
      • ContentScale 預設不會顯示動畫。並會對齊設定的結尾 ContentScale。
    • 形狀裁剪：系統並未內建支援形狀之間的自動動畫，例如在項目轉換時，從方形轉為圓形的動畫。
    • 對於不支援的情況，請使用 Modifier.sharedBounds() 而非 sharedElement()，並在項目上新增 Modifier.animateEnterExit()。
