מעברים בין רכיבים משותפים ב-Compose

מעברים של רכיבים משותפים הם דרך חלקה לעבור בין קומפוזיציות שמכילות תוכן עקבי. לרוב משתמשים בהם לניווט, והם מאפשרים לכם לקשר חזותית בין מסכים שונים בזמן שהמשתמש עובר ביניהם.

לדוגמה, בסרטון הבא אפשר לראות שהתמונה והשם של החטיף משותפים מדף המוצר לדף הפרטים.

איור 1. הדגמה של רכיב משותף ב-Jetsnack.

ב-Compose, יש כמה ממשקי API ברמה גבוהה שעוזרים ליצור רכיבים משותפים:

‫SharedTransitionLayout: הפריסה החיצונית ביותר שנדרשת להטמעה של מעברים בין רכיבים משותפים. הוא מספק SharedTransitionScope. כדי להשתמש במאפייני שינוי של רכיבים משותפים, צריך להוסיף את הרכיבים הקומפוזביליים ל-SharedTransitionScope.
‫Modifier.sharedElement(): המגדיר שמסמן ל-SharedTransitionScope את הרכיב שאפשר להרכיב שצריך להתאים לרכיב שאפשר להרכיב אחר.
‫Modifier.sharedBounds(): המודיפייר שמסמן ל-SharedTransitionScope שצריך להשתמש בגבולות של הקומפוזבילית הזו כגבולות של הקונטיינר שבו המעבר צריך להתבצע. בניגוד ל-sharedElement(), ‏sharedBounds() מיועד לתוכן שונה מבחינה ויזואלית.

כשיוצרים רכיבים משותפים ב-Compose, חשוב להבין איך הם פועלים עם שכבות-על וחיתוך. מידע נוסף על הנושא החשוב הזה מופיע בקטע חיתוך ושכבות-על.

שימוש בסיסי

בקטע הבא נראה מעבר מפריט קטן יותר ברשימה לפריט גדול יותר עם פרטים:

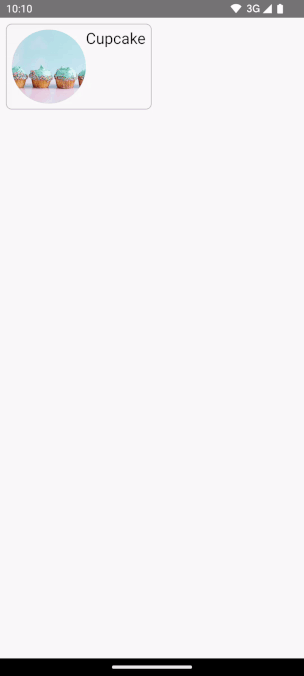

**איור 2.** דוגמה בסיסית למעבר של רכיב משותף בין שני רכיבי Composable.

הדרך הכי טובה להשתמש ב-Modifier.sharedElement() היא בשילוב עם AnimatedContent,‏ AnimatedVisibility או NavHost, כי כך המעבר בין רכיבי ה-Composable מנוהל אוטומטית בשבילכם.

נקודת ההתחלה היא AnimatedContent בסיסי קיים עם MainContent, וDetailsContent שאפשר להרכיב לפני שמוסיפים רכיבים משותפים:

כדי ליצור אנימציה של האלמנטים המשותפים בין שני הפריסות, צריך להוסיף את הקוד SharedTransitionLayout סביב הקוד AnimatedContent. ההיקפים מ-SharedTransitionLayout ומ-AnimatedContent מועברים אל MainContent ואל DetailsContent:

var showDetails by remember {
    mutableStateOf(false)
}
SharedTransitionLayout {
    AnimatedContent(
        showDetails,
        label = "basic_transition"
    ) { targetState ->
        if (!targetState) {
            MainContent(
                onShowDetails = {
                    showDetails = true
                },
                animatedVisibilityScope = this@AnimatedContent,
                sharedTransitionScope = this@SharedTransitionLayout
            )
        } else {
            DetailsContent(
                onBack = {
                    showDetails = false
                },
                animatedVisibilityScope = this@AnimatedContent,
                sharedTransitionScope = this@SharedTransitionLayout
            )
        }
    }
}BasicSharedElementSnippets.kt

מוסיפים את Modifier.sharedElement() לשרשרת משני הרכיבים שמתאימים. יצירת אובייקט SharedContentState וזכירתו באמצעות rememberSharedContentState(). האובייקט SharedContentState מאחסן את המפתח הייחודי שקובע את הרכיבים המשותפים. צריך לספק מפתח ייחודי לזיהוי התוכן ולהשתמש ב-rememberSharedContentState() כדי שהפריט יישמר. ה-AnimatedContentScope מועבר למקש הצירוף, שמשמש לתיאום האנימציה.

@Composable
private fun MainContent(
    onShowDetails: () -> Unit,
    modifier: Modifier = Modifier,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    Row(
        // ...
    ) {
        with(sharedTransitionScope) {
            Image(
                painter = painterResource(id = R.drawable.cupcake),
                contentDescription = "Cupcake",
                modifier = Modifier
                    .sharedElement(
                        rememberSharedContentState(key = "image"),
                        animatedVisibilityScope = animatedVisibilityScope
                    )
                    .size(100.dp)
                    .clip(CircleShape),
                contentScale = ContentScale.Crop
            )
            // ...
        }
    }
}

@Composable
private fun DetailsContent(
    modifier: Modifier = Modifier,
    onBack: () -> Unit,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    Column(
        // ...
    ) {
        with(sharedTransitionScope) {
            Image(
                painter = painterResource(id = R.drawable.cupcake),
                contentDescription = "Cupcake",
                modifier = Modifier
                    .sharedElement(
                        rememberSharedContentState(key = "image"),
                        animatedVisibilityScope = animatedVisibilityScope
                    )
                    .size(200.dp)
                    .clip(CircleShape),
                contentScale = ContentScale.Crop
            )
            // ...
        }
    }
}BasicSharedElementSnippets.kt

כדי לקבל מידע על התאמה של רכיב משותף, מחלצים את rememberSharedContentState() למשתנה ושולחים שאילתה ל-isMatchFound.

התוצאה היא האנימציה האוטומטית הבאה:

**איור 4.** דוגמה בסיסית למעבר של רכיב משותף בין שני רכיבי Composable.

יכול להיות שתשימו לב שצבע הרקע והגודל של כל הקונטיינר עדיין מוגדרים לפי הגדרות ברירת המחדל של AnimatedContent.

גבולות משותפים לעומת רכיב משותף

‫Modifier.sharedBounds() דומה ל-Modifier.sharedElement(). עם זאת, יש הבדלים בין שינויי ההתאמה:

‫sharedBounds() מיועד לתוכן ששונה מבחינה ויזואלית אבל צריך לחלוק את אותו אזור בין המצבים, ואילו sharedElement() מיועד לתוכן זהה.
ב-sharedBounds(), התוכן שנכנס למסך ויוצא ממנו גלוי במהלך המעבר בין שני המצבים, בעוד שב-sharedElement() רק תוכן היעד מעובד בגבולות המשתנים. ל-Modifier.sharedBounds() יש פרמטרים enter ו-exit לציון אופן המעבר בין התכנים, בדומה לאופן הפעולה של AnimatedContent.
תרחיש השימוש הנפוץ ביותר ל-sharedBounds() הוא דפוס הטרנספורמציה של הקונטיינר, ואילו תרחיש השימוש לדוגמה ל-sharedElement() הוא מעבר של רכיב מרכזי.
כשמשתמשים ברכיבים קומפוזביליים של Text, עדיף להשתמש ב-sharedBounds() כדי לתמוך בשינויים בגופן, כמו מעבר בין נטוי למודגש או שינויים בצבע.

בדוגמה הקודמת, הוספת Modifier.sharedBounds() ל-Row ול-Column בשני התרחישים השונים תאפשר לנו לשתף את הגבולות של שניהם ולהפעיל את אנימציית המעבר, כך שהם יגדלו אחד על חשבון השני:

@Composable
private fun MainContent(
    onShowDetails: () -> Unit,
    modifier: Modifier = Modifier,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    with(sharedTransitionScope) {
        Row(
            modifier = Modifier
                .padding(8.dp)
                .sharedBounds(
                    rememberSharedContentState(key = "bounds"),
                    animatedVisibilityScope = animatedVisibilityScope,
                    enter = fadeIn(),
                    exit = fadeOut(),
                    resizeMode = SharedTransitionScope.ResizeMode.scaleToBounds()
                )
                // ...
        ) {
            // ...
        }
    }
}

@Composable
private fun DetailsContent(
    modifier: Modifier = Modifier,
    onBack: () -> Unit,
    sharedTransitionScope: SharedTransitionScope,
    animatedVisibilityScope: AnimatedVisibilityScope
) {
    with(sharedTransitionScope) {
        Column(
            modifier = Modifier
                .padding(top = 200.dp, start = 16.dp, end = 16.dp)
                .sharedBounds(
                    rememberSharedContentState(key = "bounds"),
                    animatedVisibilityScope = animatedVisibilityScope,
                    enter = fadeIn(),
                    exit = fadeOut(),
                    resizeMode = SharedTransitionScope.ResizeMode.scaleToBounds()
                )
                // ...

        ) {
            // ...
        }
    }
}SharedBoundsSnippets.kt

איור 5. גבולות משותפים בין שני רכיבי Composable.

הסבר על היקפים

כדי להשתמש ב-Modifier.sharedElement(), צריך להוסיף את ה-composable ל-SharedTransitionScope. ה-composable‏ SharedTransitionLayout מספק את SharedTransitionScope. חשוב להציב את התג באותה נקודה ברמה העליונה בהיררכיית ממשק המשתמש שמכילה את הרכיבים שרוצים לשתף.

באופן כללי, גם את הקומפוזיציות צריך למקם בתוך AnimatedVisibilityScope. בדרך כלל, המידע הזה מסופק באמצעות AnimatedContent כדי לעבור בין רכיבי composable או כשמשתמשים ב-AnimatedVisibility ישירות, או באמצעות פונקציה הניתנת להגדרה NavHost, אלא אם מנהלים את הנראות באופן ידני. כדי להשתמש בכמה היקפים, שומרים את ההיקפים הנדרשים ב-CompositionLocal, משתמשים במקבלים של הקשר ב-Kotlin או מעבירים את ההיקפים כפרמטרים לפונקציות.

מומלץ להשתמש ב-CompositionLocals בתרחיש שבו יש לכם כמה היקפים למעקב, או היררכיה עם קינון עמוק. האפשרות CompositionLocal מאפשרת לבחור את ההיקפים המדויקים לשמירה ולשימוש. מצד שני, כשמשתמשים ב-context receivers, יכול להיות שפריסות אחרות בהיררכיה יבטלו בטעות את ההיקפים שסופקו. לדוגמה, אם יש לכם כמה תגי AnimatedContent מקוננים, יכול להיות שההיקפים יוחלפו.

val LocalNavAnimatedVisibilityScope = compositionLocalOf<AnimatedVisibilityScope?> { null }
val LocalSharedTransitionScope = compositionLocalOf<SharedTransitionScope?> { null }

@Composable
private fun SharedElementScope_CompositionLocal() {
    // An example of how to use composition locals to pass around the shared transition scope, far down your UI tree.
    // ...
    SharedTransitionLayout {
        CompositionLocalProvider(
            LocalSharedTransitionScope provides this
        ) {
            // This could also be your top-level NavHost as this provides an AnimatedContentScope
            AnimatedContent(state, label = "Top level AnimatedContent") { targetState ->
                CompositionLocalProvider(LocalNavAnimatedVisibilityScope provides this) {
                    // Now we can access the scopes in any nested composables as follows:
                    val sharedTransitionScope = LocalSharedTransitionScope.current
                        ?: throw IllegalStateException("No SharedElementScope found")
                    val animatedVisibilityScope = LocalNavAnimatedVisibilityScope.current
                        ?: throw IllegalStateException("No AnimatedVisibility found")
                }
                // ...
            }
        }
    }
}BasicSharedElementSnippets.kt

לחלופין, אם ההיררכיה שלכם לא מקוננת לעומק, אתם יכולים להעביר את ההיקפים כפרמטרים:

@Composable
fun MainContent(
    animatedVisibilityScope: AnimatedVisibilityScope,
    sharedTransitionScope: SharedTransitionScope
) {
}

@Composable
fun Details(
    animatedVisibilityScope: AnimatedVisibilityScope,
    sharedTransitionScope: SharedTransitionScope
) {
}BasicSharedElementSnippets.kt

רכיבים משותפים עם `AnimatedVisibility`

בדוגמאות הקודמות ראינו איך להשתמש באלמנטים משותפים עם AnimatedContent, אבל אלמנטים משותפים עובדים גם עם AnimatedVisibility.

לדוגמה, בדוגמה הזו של רשת עצלה, כל רכיב עטוף בתג AnimatedVisibility. כשלוחצים על הפריט, התוכן מקבל אפקט ויזואלי כאילו הוא נשלף מממשק המשתמש לרכיב דמוי תיבת דו-שיח.

var selectedSnack by remember { mutableStateOf<Snack?>(null) }

SharedTransitionLayout(modifier = Modifier.fillMaxSize()) {
    LazyColumn(
        // ...
    ) {
        items(listSnacks) { snack ->
            AnimatedVisibility(
                visible = snack != selectedSnack,
                enter = fadeIn() + scaleIn(),
                exit = fadeOut() + scaleOut(),
                modifier = Modifier.animateItem()
            ) {
                Box(
                    modifier = Modifier
                        .sharedBounds(
                            sharedContentState = rememberSharedContentState(key = "${snack.name}-bounds"),
                            // Using the scope provided by AnimatedVisibility
                            animatedVisibilityScope = this,
                            clipInOverlayDuringTransition = OverlayClip(shapeForSharedElement)
                        )
                        .background(Color.White, shapeForSharedElement)
                        .clip(shapeForSharedElement)
                ) {
                    SnackContents(
                        snack = snack,
                        modifier = Modifier.sharedElement(
                            sharedContentState = rememberSharedContentState(key = snack.name),
                            animatedVisibilityScope = this@AnimatedVisibility
                        ),
                        onClick = {
                            selectedSnack = snack
                        }
                    )
                }
            }
        }
    }
    // Contains matching AnimatedContent with sharedBounds modifiers.
    SnackEditDetails(
        snack = selectedSnack,
        onConfirmClick = {
            selectedSnack = null
        }
    )
}AnimatedVisibilitySharedElementSnippets.kt

איור 6. רכיבים משותפים עם AnimatedVisibility.

סדר ההרחבות

ב-Modifier.sharedElement() וב-Modifier.sharedBounds(), הסדר של שרשרת המשנים חשוב, כמו בכל שאר התכונות של Compose. מיקום שגוי של משנים שמשפיעים על הגודל יכול לגרום לקפיצות ויזואליות לא צפויות במהלך התאמה של רכיבים משותפים.

לדוגמה, אם מציבים משנה של ריווח פנימי במיקום שונה בשני רכיבים משותפים, יש הבדל חזותי באנימציה.

var selectFirst by remember { mutableStateOf(true) }
val key = remember { Any() }
SharedTransitionLayout(
    Modifier
        .fillMaxSize()
        .padding(10.dp)
        .clickable {
            selectFirst = !selectFirst
        }
) {
    AnimatedContent(targetState = selectFirst, label = "AnimatedContent") { targetState ->
        if (targetState) {
            Box(
                Modifier
                    .padding(12.dp)
                    .sharedBounds(
                        rememberSharedContentState(key = key),
                        animatedVisibilityScope = this@AnimatedContent
                    )
                    .border(2.dp, Color.Red)
            ) {
                Text(
                    "Hello",
                    fontSize = 20.sp
                )
            }
        } else {
            Box(
                Modifier
                    .offset(180.dp, 180.dp)
                    .sharedBounds(
                        rememberSharedContentState(
                            key = key,
                        ),
                        animatedVisibilityScope = this@AnimatedContent
                    )
                    .border(2.dp, Color.Red)
                    // This padding is placed after sharedBounds, but it doesn't match the
                    // other shared elements modifier order, resulting in visual jumps
                    .padding(12.dp)

            ) {
                Text(
                    "Hello",
                    fontSize = 36.sp
                )
            }
        }
    }
}BasicSharedElementSnippets.kt

גבולות תואמים	גבולות לא תואמים: שימו לב איך האנימציה של האלמנט המשותף נראית קצת מוזרה כי היא צריכה לשנות את הגודל שלה לגבולות שגויים

המשנים שבהם נעשה שימוש לפני המשנים של הרכיב המשותף מספקים אילוצים למשנים של הרכיב המשותף, שמשמשים לאחר מכן כדי לגזור את הגבולות הראשוניים והגבולות של היעד, ולאחר מכן את האנימציה של הגבולות.

המשנים שבהם נעשה שימוש אחרי המשנים של הרכיב המשותף משתמשים באילוצים שלפני כדי למדוד ולחשב את גודל היעד של הרכיב המשני. המשנים של האלמנט המשותף יוצרים סדרה של אילוצים מונפשים כדי לשנות בהדרגה את גודל רכיב הצאצא מהגודל ההתחלתי לגודל היעד.

החריג לכך הוא אם משתמשים ב-resizeMode = ScaleToBounds() לאנימציה, או ב-Modifier.skipToLookaheadSize() בקומפוזיציה. במקרה הזה, פונקציית Compose מציגה את רכיב הצאצא באמצעות האילוצים של היעד, ומשתמשת במקדם קנה מידה כדי להפעיל את האנימציה במקום לשנות את גודל הפריסה עצמה.

מפתחות ייחודיים

כשעובדים עם רכיבים משותפים מורכבים, מומלץ ליצור מפתח שהוא לא מחרוזת, כי מחרוזות עלולות לגרום לשגיאות בהתאמה. כל מפתח צריך להיות ייחודי כדי שיתרחשו התאמות. לדוגמה, באפליקציית Jetsnack יש לנו את הרכיבים המשותפים הבאים:

**איור 7.** תמונה שבה מוצג Jetsnack עם הערות לכל חלק בממשק המשתמש.

אפשר ליצור enum כדי לייצג את סוג הרכיב המשותף. בדוגמה הזו, יכול להיות שכרטיס החטיף כולו יופיע בכמה מקומות שונים במסך הבית, למשל בקטע 'פופולרי' ובקטע 'מומלץ'. אפשר ליצור מפתח עם snackId, origin (Popular / Recommended) וtype של הרכיב המשותף שרוצים לשתף:

data class SnackSharedElementKey(
    val snackId: Long,
    val origin: String,
    val type: SnackSharedElementType
)

enum class SnackSharedElementType {
    Bounds,
    Image,
    Title,
    Tagline,
    Background
}

@Composable
fun SharedElementUniqueKey() {
    // ...
            Box(
                modifier = Modifier
                    .sharedElement(
                        rememberSharedContentState(
                            key = SnackSharedElementKey(
                                snackId = 1,
                                origin = "latest",
                                type = SnackSharedElementType.Image
                            )
                        ),
                        animatedVisibilityScope = this@AnimatedVisibility
                    )
            )
            // ...
}BasicSharedElementSnippets.kt

מומלץ להשתמש במחלקות נתונים למפתחות כי הן מטמיעות את hashCode() ו-isEquals().

ניהול החשיפה של רכיבים משותפים באופן ידני

במקרים שבהם אתם לא משתמשים ב-AnimatedVisibility או ב-AnimatedContent, אתם יכולים לנהל בעצמכם את ההרשאות לגישה לרכיב המשותף. משתמשים בתג Modifier.sharedElementWithCallerManagedVisibility() ומספקים תנאי משלכם שקובע מתי פריט צריך להיות גלוי ומתי לא:

var selectFirst by remember { mutableStateOf(true) }
val key = remember { Any() }
SharedTransitionLayout(
    Modifier
        .fillMaxSize()
        .padding(10.dp)
        .clickable {
            selectFirst = !selectFirst
        }
) {
    Box(
        Modifier
            .sharedElementWithCallerManagedVisibility(
                rememberSharedContentState(key = key),
                !selectFirst
            )
            .background(Color.Red)
            .size(100.dp)
    ) {
        Text(if (!selectFirst) "false" else "true", color = Color.White)
    }
    Box(
        Modifier
            .offset(180.dp, 180.dp)
            .sharedElementWithCallerManagedVisibility(
                rememberSharedContentState(
                    key = key,
                ),
                selectFirst
            )
            .alpha(0.5f)
            .background(Color.Blue)
            .size(180.dp)
    ) {
        Text(if (selectFirst) "false" else "true", color = Color.White)
    }
}BasicSharedElementSnippets.kt

מגבלות נוכחיות

יש כמה מגבלות לשימוש בממשקי ה-API האלה. בעיקר:

אין תמיכה ביכולת פעולה הדדית בין Views לבין Compose. האיסור חל גם על רכיבים שניתנים להרכבה ועוטפים את AndroidView, כמו Dialog או ModalBottomSheet.
אין תמיכה באנימציה אוטומטית במקרים הבאים:
- ‫Shared Image composables:
  - כברירת מחדל, ContentScale לא מונפש. הוא נצמד לסוף שהוגדר ContentScale.
- חיתוך לפי צורה – אין תמיכה מובנית באנימציה אוטומטית בין צורות – למשל, אנימציה מריבוע לעיגול במהלך מעבר בין פריטים.
- במקרים שלא נתמכים, צריך להשתמש במאפיין Modifier.sharedBounds() במקום במאפיין sharedElement() ולהוסיף את המאפיין Modifier.animateEnterExit() לפריטים.

התאמה אישית
