應用程式程式碼是記憶體

使用 Compiler Explorer，您可以瞭解複雜的語言功能 (例如 Kotlin Lambda、串流 API 或大量使用泛型) 對應用程式最終編譯大小的影響，以及 R8 等最佳化工具在某些情況下如何抵銷語言抽象化的成本。這項工具可協助您在設計及實作應用程式時，做出明智的取捨。

一般來說，應用程式程式碼越複雜，記憶體用量就越高。反之，如果程式碼較簡單，或是經過 R8 簡化，CPU 指令和儲存空間/RAM 中的位元組就會較少。

使用 meminfo 和 showmap 評估程式碼影響

您可以使用標準 Android 記憶體工具，查看應用程式程式碼的記憶體用量。

dumpsys meminfo

執行 adb shell dumpsys meminfo <package> 時，「應用程式摘要」部分的「程式碼」類別會提供程式碼相關記憶體的高階檢視畫面：

 App Summary
                       Pss(KB)
                        ------
           Java Heap:     3244
         Native Heap:     5412
                Code:    24512  # <--- Sum of .so, .dex, .oat, .art, etc.

showmap

如要查看更精細的資料，請使用 showmap。這會顯示對應至記憶體的特定檔案以外的區域。

adb shell showmap $(pidof <package>) | grep -E "\.oat|\.odex|\.dex|\.apk"

您會看到應用程式已編譯程式碼的項目：

   size      RSS      PSS    clean    dirty    clean    dirty     swap  swapPSS object
------- -------- -------- -------- -------- -------- -------- -------- -------- ----------------
  12288     8192     8192     8192        0        0        0        0        0 /data/app/.../base.odex

無效程式碼和 R8

由於每個執行的方法都會佔用記憶體，如果應用程式「過於肥大」，含有不必要的初始化作業或未使用的程式庫，可能會嚴重影響啟動效能和基準記憶體用量。

因此，R8 (ProGuard) 等工具至關重要。R8 會分析應用程式的位元碼，並移除從未呼叫的類別或方法 (「剝除無效程式碼」)。

實作練習：膨脹的成本

為展示程式碼大小的影響，請考慮一項實驗，比較含有 300 個產生類別 (每個類別有 500 個方法) 的兩個應用程式建構版本：

• CodeBloat (未最佳化)：標準的未最佳化建構版本，內含所有產生的類別和不重複字串。
• CodeBloatOptimized：原始碼相同，但編譯時已啟用 R8 縮減功能。

1. 預先 (AOT) 編譯

為充分發揮檔案支援記憶體的影響，我們會使用 cmd package compile 工具，將應用程式提前 (AOT) 編譯為 .oat 檔案。

adb shell cmd package compile -m speed -f com.android.codebloat
adb shell cmd package compile -m speed -f com.android.codebloat.optimized

請注意，這只是合成範例，一般來說，應用程式會使用 speed-profile 編譯模式 (詳見下文)。

2. 推出及比較

如要查看真正的冷啟動 (系統必須從儲存空間讀取程式碼)，我們會在啟動每個應用程式前捨棄核心的頁面快取。這需要根存取權。

啟動未經過最佳化的應用程式：

adb shell am force-stop com.android.codebloat
# Drop page cache to ensure the start is truly cold
adb shell "echo 3 > /proc/sys/vm/drop_caches"
adb shell am start -W -n com.android.codebloat/.MainActivity
sleep 5 # Wait for the background thread to load classes
adb shell dumpsys meminfo -s com.android.codebloat

現在對最佳化應用程式執行相同操作：

adb shell am force-stop com.android.codebloat.optimized
# Drop page cache to ensure the start is truly cold
adb shell "echo 3 > /proc/sys/vm/drop_caches"
adb shell am start -W -n com.android.codebloat.optimized/com.android.codebloat.MainActivity
sleep 5
adb shell dumpsys meminfo -s com.android.codebloat.optimized

成果

如果您查看 App Summary 部分的「程式碼」列，會發現有巨大差異：

• 未經過最佳化 Code：約 30,000 KB (30 MB)
• 最佳化 Code：約 2,000 KB (2 MB)

由於 R8 判定這些類別中的 500 個方法實際上從未執行任何有用的動作 (doSomething() 方法只會呼叫 method0()，且結果會遭到忽略)，因此 R8 從最終 APK 中去除了幾乎所有人工產生的程式碼。

3. 在 Perfetto 中查看影響

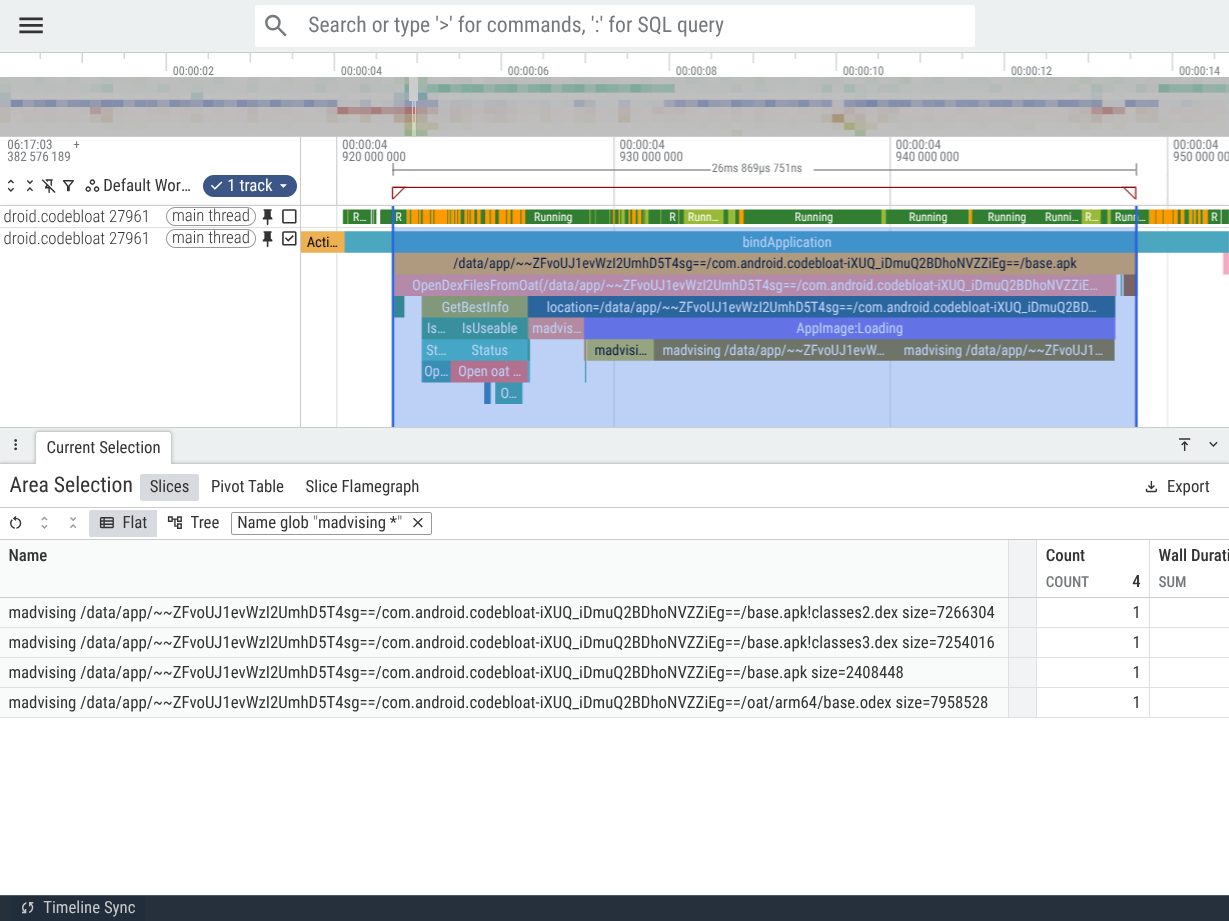

在應用程式的初始載入階段，程式碼膨脹的影響顯而易見。具體來說，請在主執行緒上尋找 bindApplication 切片，以及以 madvising 開頭的巢狀切片，這些切片表示系統準備從 APK 及其編譯的程式碼 (.odex) 載入檔案。

在互動式冷啟動時，系統會從這些檔案中 mmap() 和 madvise() 程式碼，以及應用程式載入及執行所需的其他資料。madvising 切片中「size=」後的值表示需要載入的資料量。預先擷取應用程式的程式碼，可加快應用程式啟動速度。

從比較結果可以看出，在應用程式膨脹的案例中，需要從儲存空間載入至 RAM 的應用程式程式碼量大得多，導致時間較長，進而造成應用程式啟動速度變慢。此外，臃腫應用程式啟動的追蹤記錄會顯示載入次要 DEX 檔案 (classes2.dex、classes3.dex) 的切片，這是因為臃腫應用程式無法容納在一個 DEX 檔案中，因此被迫「溢出」。

比較 (Pixel 10a 冷啟動)

應用程式載入效能未經最佳化

最佳化應用程式載入效能

程式碼膨脹的影響因應用程式大小、使用者裝置特性和系統負載而異。

使用 PerfettoSQL 進行載入分析

您可以使用下列查詢，從追蹤記錄中擷取這些指標。

1. 應用程式啟動時間長度

這項指標顯示從啟動應用程式的活動，到活動繪製第一個影格所需的時間。

INCLUDE PERFETTO MODULE android.startup.startups;

SELECT package, dur, startup_type
FROM android_startups
WHERE package LIKE 'com.android.codebloat%';

請參閱： 瞭解不同的應用程式啟動狀態

除了本指南涵蓋的因素外，應用程式的啟動時間還會受到許多其他因素影響！

2. 擷取 madvising 大小和時間長度

這項查詢會放大我們在上方看到的 madvising 部分。

INCLUDE PERFETTO MODULE slices.with_context;

SELECT
  name,
  dur/1e6 AS dur_ms
FROM thread_slice
WHERE process_name LIKE 'com.android.codebloat%'
  AND name LIKE 'madvising %';

3. 主執行緒狀態細目 (各狀態的總持續時間)

這項查詢會顯示應用程式主執行緒在不同狀態下所花費的時間。

SELECT
  p.name AS process_name,
  state,
  sum(dur)/1e6 AS total_dur_ms
FROM thread_state ts
JOIN thread t USING (utid)
JOIN process p USING (upid)
WHERE p.name LIKE 'com.android.codebloat%'
  AND t.is_main_thread = 1
GROUP BY p.name, state;

您可以調整查詢，只查看應用程式啟動期間的主執行緒狀態。

INCLUDE PERFETTO MODULE android.startup.startups;

SELECT
  p.name AS process_name,
  ts.state,
  -- Calculate only the duration that falls within the startup window
  SUM(
    MAX(0,
      MIN(ts.ts + ts.dur, s.ts + s.dur) - MAX(ts.ts, s.ts)
    )
  ) / 1e6 AS startup_dur_ms
FROM thread_state ts
JOIN thread t USING (utid)
JOIN process p USING (upid)
-- Join on the package name to align thread states with the correct startup
JOIN android_startups s ON s.package = p.name
WHERE p.name LIKE 'com.android.codebloat%'
  AND t.is_main_thread = 1
  -- Only select thread states that overlap with the startup interval
  AND ts.ts + ts.dur > s.ts
  AND ts.ts < s.ts + s.dur
GROUP BY 1, 2
ORDER BY startup_dur_ms DESC;

這可能會揭露一些有趣的問題，例如：

• Runnable (R) 狀態的時間長度較長，但並未處於 Running 狀態：這表示應用程式啟動遭到 CPU 爭用延遲，也就是說，應用程式的主執行緒無法執行，因為其他執行緒 (可能來自其他應用程式) 佔用 CPU。
• 可中斷睡眠狀態 (D) 的時間過長：這通常表示 I/O 速度緩慢或記憶體壓力過大，導致應用程式啟動停滯。
• 睡眠 (S) 狀態時間過長：這表示主執行緒正在等待其他執行緒執行工作。有時這表示應用程式啟動路徑中發生鎖定爭用 (也就是說，主執行緒遭到封鎖，無法使用應用程式中其他執行緒占用的專屬資源)。

4. 檔案支援記憶體上限 (RSS 檔案)

這個指標與應用程式在啟動時載入的程式碼和資料量有密切關聯。如果應用程式「膨脹」程度較高，這裡的數字就會較大，導致系統記憶體壓力增加。這類壓力可能會導致應用程式啟動延遲，因為系統難以滿足分配要求，或是將 CPU 時間從專注於啟動應用程式，轉向從其他程序回收記憶體，以滿足啟動應用程式的即時需求。

SELECT
  p.name AS process_name,
  max(c.value)/1024.0/1024.0 AS max_rss_file_mb
FROM counter c
JOIN process_counter_track t ON c.track_id = t.id
JOIN process p USING (upid)
WHERE p.name LIKE 'com.android.codebloat%'
  AND t.name = 'mem.rss.file'
GROUP BY p.name;

ART 編譯模式和記憶體

Android 執行階段 (ART) 可以透過多種模式編譯應用程式程式碼，這些模式也稱為編譯器篩選器。選取的編譯器篩選器會直接影響應用程式的記憶體用量。

• verify：ART 只會執行位元碼驗證。不會執行 AOT 編譯。程式碼會透過「解譯器」執行，或在執行階段由「JIT」編譯器編譯。
  • 記憶體影響：磁碟大小最小。原生程式碼記憶體用量會推送至 JIT Cache (匿名髒記憶體)。
• speed：ART 會對所有方法執行完整的 AOT 編譯。
  • 記憶體影響：最大 .odex 大小。盡量使用檔案支援 (乾淨) 的記憶體。
• speed-profile：ART 只會編譯在 JIT 設定檔中標示為「熱門」的方法。
  • 記憶體影響：平衡做法。系統只會 AOT 編譯最關鍵的程式碼。

最常見的篩選器是 speed-profile，用於安裝使用者應用程式。這是在系統屬性 pm.dexopt.install 和 pm.dexopt.bg-dexopt 中設定，通常是在 build/make/target/product/runtime_libart.mk 中設定。

部分系統應用程式會使用 speed 編譯，也會在系統映像檔建構時編譯。verify 通常只用於開發用途。

實作練習：編譯模式和記憶體

我們可以透過 CodeBloat 應用程式查看這些篩選器對記憶體的影響。如要重現這些測量結果，請按照下列步驟操作：

1. 強制將應用程式重新編譯為目標模式。
2. 強制停止並冷啟動應用程式。
3. 等待背景執行緒完成觸控類別 (觀察 logcat 或等待 5 秒)。
4. 執行 adb shell dumpsys meminfo com.android.codebloat。

模式：verify (無 AOT)

adb shell cmd package compile -m verify -f com.android.codebloat
adb shell am force-stop com.android.codebloat
adb shell am start -W -n com.android.codebloat/.MainActivity
sleep 5
adb shell dumpsys meminfo com.android.codebloat

在 verify 模式下，應用程式摘要會顯示：* 程式碼 PSS：約 8,000 KB * Dalvik 其他 (JIT)：約 25,000 KB

由於沒有任何程式碼經過 AOT 編譯，執行階段必須將熱門方法 JIT 編譯到 JIT 快取中，這會顯示為不乾淨的匿名記憶體 (Dalvik Other)。

模式：speed (完整 AOT)

adb shell cmd package compile -m speed -f com.android.codebloat
adb shell am force-stop com.android.codebloat
adb shell am start -W -n com.android.codebloat/.MainActivity
sleep 5
adb shell dumpsys meminfo com.android.codebloat

在 speed 模式下，結果會大幅變動：* 程式碼 PSS：約 24,000 KB * Dalvik Other (JIT)：約 5,000 KB

應用程式的程式碼現在會從 .odex 檔案對應為乾淨的檔案支援記憶體。這可減輕 JIT 快取壓力，並讓記憶體在壓力下可供清除，而非「卡住」成為髒 RAM。

模式：speed-profile (選擇性 AOT)

新式應用程式可能會組合 baseline.prof 基準設定檔。ART 會根據這項資訊，只編譯啟動時所需的程式碼，以加快啟動速度並節省記憶體。

在本練習中，我們將建立基準設定檔，列出應用程式的啟動類別。但實際上，編譯器也可能會收到來自外部來源 (例如應用程式商店) 的設定檔 (「雲端設定檔」)，無論開發人員是否也一併提供他們產生的基準設定檔，這些設定檔都能為應用程式提供眾包 JIT 設定檔。

產生及使用裝置端設定檔

如要查看 speed-profile 的影響，您可以在裝置端產生自己的設定檔：

1. 重設並開始：

   adb shell am force-stop com.android.codebloat


2. 互動：啟動應用程式，讓應用程式執行啟動序列。

3. 傾印設定檔：

   adb shell kill -s SIGUSR1 $(pidof com.android.codebloat)


   (這會強制應用程式將目前的設定檔寫入磁碟)。

4. 安裝設定檔：

   adb shell cp /data/misc/profiles/cur/0/com.android.codebloat/primary.prof \
   /data/misc/profiles/ref/com.android.codebloat/primary.prof


5. 編譯：

   adb shell cmd package compile -m speed-profile -f com.android.codebloat


再次啟動時，您會看到餘額：「程式碼 PSS」會低於 speed (例如約 16,000 KB)，因為只有「熱」啟動方法經過編譯，其餘方法則只會在實際使用時，由解譯器或 JIT 處理。

請參閱：

• 基準設定檔總覽
• 基準設定檔和啟動設定檔的差異

深入探索已編譯的程式碼

如要查看 ART 生成的確切指令，請參閱 art/DISASSEMBLY_GUIDE.md。

這份指南詳細說明如何使用：

• oatdump：在現有 .odex 檔案中查看 ARM64 指令。
• dex2oat：使用詳細的偵錯標記模擬編譯。

練習：程式碼內嵌

編譯後的程式碼可能意外變大的原因之一是「方法內嵌」。編譯器可能會決定將經常呼叫的小型方法主體，直接複製到呼叫端。

在 CodeBloat 應用程式中，每個產生的類別中的 doSomething() 方法都會呼叫 method0()。在 speed 模式下編譯時，ART 的最佳化編譯器可能會將 method0() 內嵌至 doSomething()。

運動：在裝置上使用 oatdump 驗證：

# 1. Find the path to the application's APK and compiled .odex file
adb shell pm path com.android.codebloat
# Output: package:/data/app/~~.../base.apk

adb shell "dumpsys package com.android.codebloat | grep 'location is' | head -n 1"
# Example output: [location is /data/app/~~.../oat/arm64/base.odex]

# 2. Run oatdump (substituting the correct path to base.odex)
adb shell oatdump --oat-file=/data/app/~~.../oat/arm64/base.odex \
                  --class-filter=com.android.codebloat.GeneratedClass0

在輸出內容中尋找 doSomething 方法。如果已內嵌，您會看到在 doSomething 中直接載入長字串常數的操作說明，而不是以 method0 為目標的 bl 指令。

將最佳化 (CFG) 視覺化

如要查看編譯器決定內嵌方法的時間，可以產生控制流程圖 (CFG)。這會顯示最佳化管道每個階段的程式碼狀態，以及編譯器中介表示法 (IR) 的每次轉換，直到程式碼降級至目標 ISA (例如 ARM64)。

1. 使用傾印旗標執行 dex2oat：使用 --verbose-methods 旗標將輸出內容限制為特定方法；否則，大型應用程式的 .cfg 檔案可能會成長至數 GB。

   # Substitution of actual paths required:
   adb shell dex2oat64 --dex-file=/data/app/~~.../base.apk \
                       --oat-file=/data/local/tmp/dump.odex \
                       --compiler-filter=speed \
                       --dump-cfg=/data/local/tmp/codebloat.cfg \
                       --verbose-methods=doSomething


2. 提取及檢視：將 .cfg 檔案提取到工作站，然後使用 IR Hydra 開啟。

3. 找出 Inliner：在 IR Hydra 中載入編譯構件，然後搜尋 doSomething。比較 Inliner 傳遞前後的表示法。您會看到圖表擴大，因為來自 method0的指令會合併到呼叫端。

或者，您也可以使用 Compiler Explorer 中的「Opt Pipeline」工具 (如上節所述)，輸入類似的程式碼，查看「Inliner」傳遞中執行的類似轉換。

練習：不穩定欄位和記憶體屏障

在 MemoryLab 應用程式中，mGarbageSink 欄位會標示為 volatile。這可確保編譯器不會將垃圾配置最佳化。

public volatile byte[] mGarbageSink;

在 ARM64 反組譯中，您會看到這個欄位的每個儲存作業都伴隨著記憶體屏障 (dmb ish)，或使用載入取得/儲存發布指令 (ldar/stlr)。這可確保執行緒可見度，但每次存取都會增加幾個額外指令，與一般欄位相比，程式碼大小會稍微增加。

練習：在反組譯中找出欄位存取和相關聯的記憶體屏障。

練習：隱含暫停檢查

如果您拆解迴圈 (例如 generateAllocationChurn 中的迴圈)，會發現迴圈主體結尾有一項奇怪的指令：

ldr x21, [x21]

這是隱含暫停檢查。ART 會使用這項資訊，讓垃圾收集器安全地暫停執行緒。暫存器 x21 通常會指向自身。 當 GC 需要暫停執行緒時，會「毒害」該記憶體位置。下次執行該 ldr 時，執行緒會觸發錯誤，而執行階段會擷取該錯誤，並用來將執行緒轉換為暫停狀態。

每個迴圈和每個方法的開頭都會重複這個模式，導致應用程式的程式碼總大小增加。

練習：在方法反組譯中找出所有隱含的暫停檢查，並嘗試將這些檢查與原始原始碼建立關聯。
