ทดสอบโดยใช้เครื่องเสียงสำหรับเดสก์ท็อป

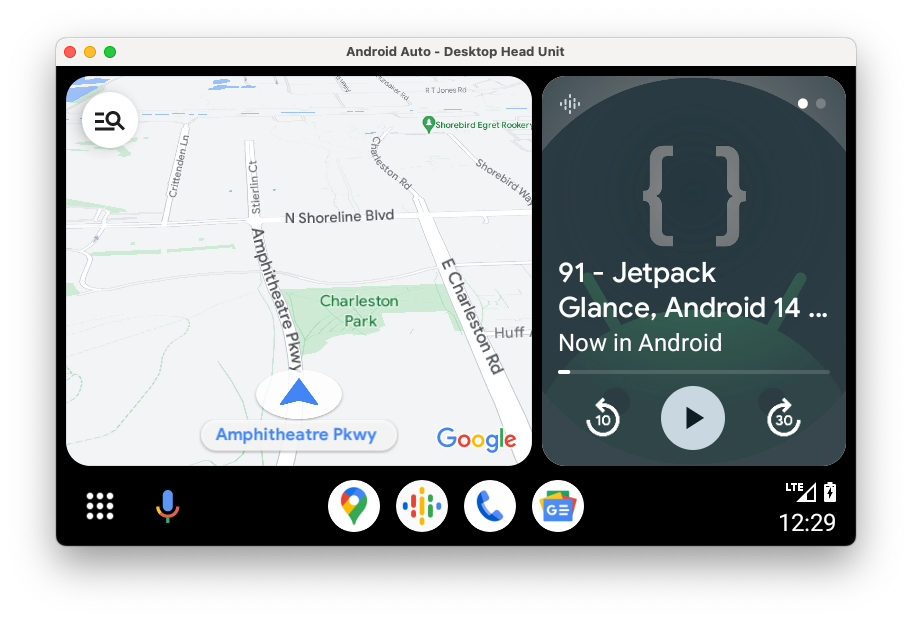

Desktop Head Unit (DHU) ช่วยให้เครื่องพัฒนาของคุณจำลองเครื่องเสียง Android Auto เพื่อให้คุณเรียกใช้และทดสอบแอป Android Auto ได้ DHU ทำงานในระบบ Windows, macOS และ Linux

หลังจากติดตั้ง DHU แล้ว คุณจะทดสอบแอป Android Auto ได้โดย เชื่อมต่ออุปกรณ์เคลื่อนที่กับ DHU โดยใช้กลไกการเชื่อมต่อที่รองรับ ตามที่อธิบายไว้ในเรียกใช้ DHU

หากต้องการรายงานข้อบกพร่องหรือขอฟีเจอร์ที่เกี่ยวข้องกับ DHU ให้ใช้เครื่องมือติดตามปัญหา

ติดตั้ง DHU

วิธีติดตั้ง DHU ในเครื่องสำหรับการพัฒนาซอฟต์แวร์

1. เปิดใช้โหมดนักพัฒนาซอฟต์แวร์ในอุปกรณ์เคลื่อนที่ที่ใช้ Android 9 (API ระดับ 28) ขึ้นไป ตามที่อธิบายไว้ในกำหนดค่าตัวเลือกสำหรับนักพัฒนาแอปในอุปกรณ์
2. คอมไพล์และติดตั้งแอปในอุปกรณ์
3. ติดตั้ง Android Auto ในอุปกรณ์ หากติดตั้ง Android Auto ไว้แล้ว โปรดตรวจสอบว่าคุณใช้เวอร์ชันล่าสุด

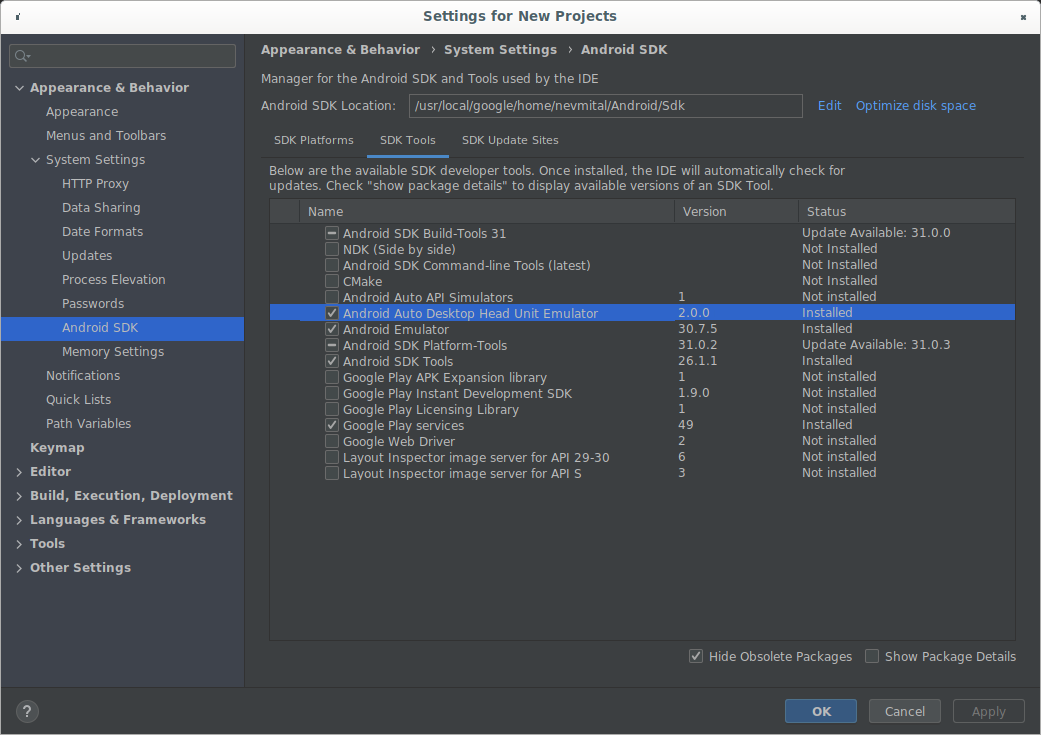

4. ใน Android Studio ให้เปิด SDK Manager แล้วไปที่แท็บ SDK Tools จากนั้นดาวน์โหลดแพ็กเกจ Android Auto Desktop Head Unit Emulator



   ระบบจะติดตั้ง DHU ในไดเรกทอรี SDK_LOCATION/extras/google/auto/

5. ในระบบ Linux หรือ macOS ให้เรียกใช้คำสั่งต่อไปนี้ในไดเรกทอรีนั้นเพื่อ ทำให้ไบนารี DHU เรียกใช้งานได้

chmod +x ./desktop-head-unit

ขั้นตอนเพิ่มเติมสำหรับ Linux

หากใช้ DHU เวอร์ชัน 2.x ในระบบ Linux คุณต้องติดตั้ง ไลบรารีเพิ่มเติม ไบนารี DHU ขึ้นอยู่กับ GLIBC เวอร์ชัน 2.32 ขึ้นไป คุณตรวจสอบGLIBCเวอร์ชันของระบบได้โดยเรียกใช้คำสั่งนี้

ldd --version

หากเวอร์ชันต่ำกว่า 2.32 ให้อัปเดต GLIBC เป็น 2.32 ขึ้นไป ซึ่งอาจ กำหนดให้คุณอัปเกรดระบบปฏิบัติการเป็นเวอร์ชันที่เข้ากันได้กับ GLIBC 2.32 ขึ้นไป

นอกจากนี้ คุณต้องติดตั้งไลบรารี libc++1 และ libc++abi1 ด้วย ขั้นตอนการติดตั้ง จะแตกต่างกันไปตามการกระจาย Linux ตัวอย่างเช่น ในการกระจาย Linux ที่ได้มาจาก Debian คุณสามารถติดตั้งไลบรารีด้วยคำสั่งนี้

sudo apt-get install libc++1 libc++abi1

ติดตั้ง DHU เวอร์ชันก่อนเผยแพร่

หากต้องการเข้าถึง DHU เวอร์ชันก่อนเปิดตัว คุณสามารถใช้ Android Studio เวอร์ชันตัวอย่าง หรือเปลี่ยนช่องการอัปเดตของ การติดตั้ง Android Studio ที่มีอยู่เป็นช่องเบต้า

เรียกใช้ DHU

หลังจากติดตั้ง DHU แล้ว คุณจะทดสอบแอป Android Auto ได้โดยเชื่อมต่อ อุปกรณ์เคลื่อนที่และเวิร์กสเตชันผ่าน USB เรียกใช้ DHU โดยเชื่อมต่ออุปกรณ์เคลื่อนที่กับเครื่องมือพัฒนาซอฟต์แวร์โดยใช้โหมดอุปกรณ์เสริม (แนะนำสำหรับ DHU 2.x) หรือการทำ ADB Tunneling

เชื่อมต่อโดยใช้โหมดอุปกรณ์เสริม

Android Auto รองรับการเชื่อมต่อกับ DHU เวอร์ชัน 2.x ด้วยโปรโตคอล Android Open Accessory (AOA) โดยใช้คำสั่งต่อไปนี้

./desktop-head-unit --usb

โดยค่าเริ่มต้น DHU จะสแกนรายการอุปกรณ์ USB ที่พร้อมใช้งานและพยายาม เชื่อมต่อกับอุปกรณ์ที่เข้ากันได้เครื่องแรก หากต้องการกำหนดเป้าหมายอุปกรณ์ที่เฉพาะเจาะจง ให้ใส่ รหัสอุปกรณ์เป็นส่วนหนึ่งของคำสั่ง --usb ดังนี้

./desktop-head-unit --usb=[DEVICE_ID]

เชื่อมต่อโดยใช้การทำอุโมงค์ ADB

วิธีนี้ต้องตั้งค่าการเชื่อมต่อกับเซิร์ฟเวอร์ของยูนิตหลักของ Android Auto ผ่าน Android Debug Bridge (adb) ทำตามขั้นตอนต่อไปนี้เพื่อตั้งค่า การรับส่งผ่านอุโมงค์และเรียกใช้ DHU

1. เปิดใช้โหมดนักพัฒนาแอป Android Auto หากยังไม่ได้เปิด

2. หากเซิร์ฟเวอร์ของยูนิตหลักยังไม่ได้ทำงาน ให้เปิดเมนูที่ล้นและ เลือกเริ่มเซิร์ฟเวอร์ของยูนิตหลัก ดังที่แสดงในรูปที่ 1

   ในอุปกรณ์ บริการที่ทำงานอยู่เบื้องหน้าจะปรากฏในพื้นที่การแจ้งเตือนซึ่ง ระบุว่าเซิร์ฟเวอร์กำลังทำงานอยู่ ดังที่แสดงในรูปที่ 2



   รูปที่ 1 เมนูตามบริบทที่มีตัวเลือกสำหรับนักพัฒนาแอป

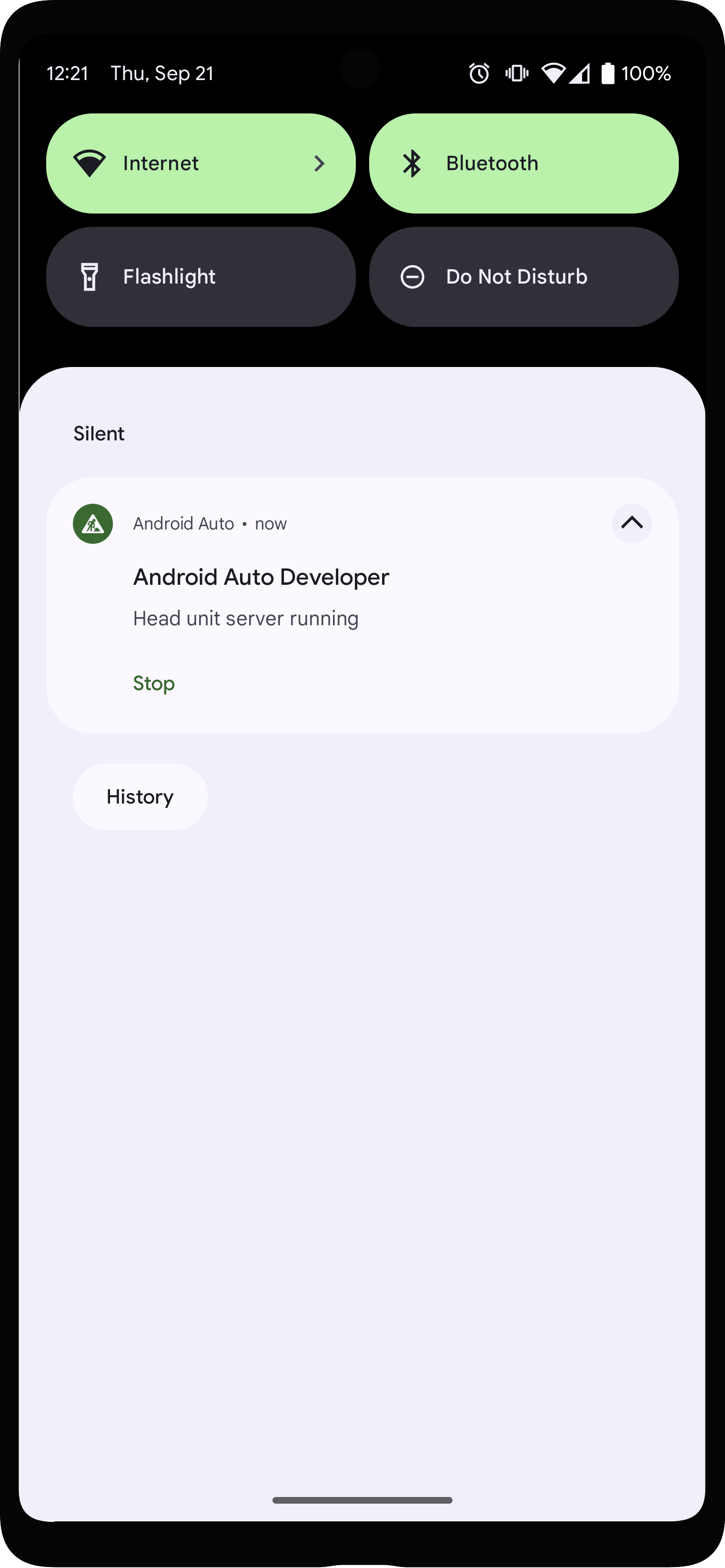

   รูปที่ 2 การแจ้งเตือนว่าเซิร์ฟเวอร์ของชุดอุปกรณ์มัลติมีเดียกำลังทำงาน

3. ในแอป Android Auto ให้แตะรถที่เชื่อมต่อก่อนหน้านี้ที่ด้านบนของการตั้งค่า แล้วตรวจสอบว่าได้เปิดใช้เพิ่มรถคันใหม่ไปยัง Android Auto แล้ว

4. เชื่อมต่ออุปกรณ์เคลื่อนที่กับคอมพิวเตอร์สำหรับการพัฒนาซอฟต์แวร์โดยใช้ USB

5. ตรวจสอบว่าหน้าจอของอุปกรณ์เคลื่อนที่ไม่ได้ล็อกอยู่เพื่อให้เปิด DHU ได้

6. ในคอมพิวเตอร์สำหรับการพัฒนาซอฟต์แวร์ ให้เรียกใช้adbคำสั่งต่อไปนี้เพื่อส่งต่อ การเชื่อมต่อซ็อกเก็ตจากพอร์ต 5277 ของคอมพิวเตอร์สำหรับการพัฒนาซอฟต์แวร์ไปยังพอร์ตหมายเลขเดียวกัน ในอุปกรณ์เคลื่อนที่ การกำหนดค่านี้ช่วยให้ DHU เชื่อมต่อกับเซิร์ฟเวอร์เฮดยูนิตที่ทำงานบนอุปกรณ์เคลื่อนที่ผ่านซ็อกเก็ต TCP ได้

   adb forward tcp:5277 tcp:5277

7. เริ่ม DHU โดยเรียกใช้คำสั่ง desktop-head-unit.exe ใน Windows หรือ ./desktop-head-unit ใน macOS หรือ Linux จากไดเรกทอรี SDK_LOCATION/extras/google/auto/

   cd SDK_LOCATION/extras/google/auto
   desktop-head-unit.exe # Windows
   ./desktop-head-unit # macOS or Linux

1. หากนี่เป็นครั้งแรกที่คุณเชื่อมต่ออุปกรณ์เคลื่อนที่กับ DHU ให้ตรวจสอบหน้าจอของอุปกรณ์เคลื่อนที่เพื่อยอมรับข้อกำหนดในการให้บริการและปรับ การตั้งค่าสิทธิ์ตามที่จำเป็น

หลังจากที่ DHU เริ่มทำงานแล้ว คุณจะใช้คำสั่งคอนโซล DHU เพื่อเรียกใช้และ ทดสอบแอปได้

ตัวเลือกบรรทัดคำสั่ง

โดยค่าเริ่มต้น เซิร์ฟเวอร์ของยูนิตหลักจะเชื่อมต่อผ่านพอร์ต 5277 หากต้องการลบล้างโฮสต์ หรือพอร์ต ให้ใช้แฟล็ก --adb=<[localhost:]port> ตามที่แสดงในตัวอย่างต่อไปนี้

./desktop-head-unit --adb=5999

โดยค่าเริ่มต้น DHU จะจำลองเครื่องเสียงที่รองรับ Android Auto ด้วย อินเทอร์เฟซผู้ใช้แบบหน้าจอสัมผัส จำลองการสัมผัสของผู้ใช้โดยคลิก DHU ด้วยเมาส์ หากต้องการจำลองยูนิตหลักที่ใช้ตัวควบคุมแบบหมุนสำหรับอินพุต คุณสามารถใช้แฟล็ก -i rotary ดังที่แสดงในตัวอย่างต่อไปนี้

./desktop-head-unit -i controller

เมื่อ DHU อยู่ในโหมดตัวควบคุมแบบหมุน คุณจะใช้แป้นพิมพ์ลัดเพื่อ จำลองการทำงานของตัวควบคุมได้ ดูรายละเอียดเพิ่มเติมได้ที่ส่วนตัวควบคุมแบบหมุน ในโหมดตัวควบคุมแบบหมุน DHU จะไม่สนใจการคลิกเมาส์ คุณต้อง ใช้งาน Android Auto ด้วยการจำลองการทำงานของตัวควบคุมแบบหมุน

ตัวเลือกบรรทัดคำสั่งอื่นๆ สำหรับ DHU แสดงอยู่ในตารางต่อไปนี้

คู่มือผู้ใช้ DHU

ส่วนนี้จะอธิบายฟีเจอร์ที่ DHU รองรับและวิธีใช้ฟีเจอร์ดังกล่าว

โดยจะป้อนคำสั่งในหน้าต่างเทอร์มินัลที่คุณเริ่ม DHU คุณเรียกใช้คำสั่งหลายรายการในบรรทัดเดียวกันได้โดยคั่นด้วย ;

ระบบ

การสัมผัสและทัชแพด

เมื่อเปิดใช้การสัมผัสหรือทัชแพด การคลิกในหน้าต่างแสดงผลสำหรับการสัมผัส หรือหน้าต่างทัชแพดสำหรับทัชแพด จะถือเป็นการแตะ

สำหรับการสัมผัส ให้จำลองการสัมผัสหลายนิ้วโดยคลิกขวาที่ตำแหน่งนิ้วแรก จากนั้นคลิกปุ่มขวาค้างไว้สำหรับนิ้วที่สอง จุดกึ่งกลางของ 2 นิ้วจะยังคงที่ การเลื่อนเมาส์จะช่วยให้คุณหมุน นิ้วรอบจุดกึ่งกลาง บีบนิ้วเข้าและออก หรือทั้ง 2 อย่าง

สำหรับทัชแพด ให้คลิกปุ่มซ้ายค้างไว้เพื่อเลื่อนระหว่างองค์ประกอบ UI ต่างๆ บนหน้าจอ การคลิกปุ่มขวาจะเลือกองค์ประกอบที่มี โฟกัส

ปุ่มหมุนควบคุม

DHU รองรับปุ่มหมุนควบคุม เมื่อเปิดใช้แล้ว ระบบจะรองรับการดำเนินการต่อไปนี้

• การคลิกขึ้น ลง ซ้าย และขวาบน D-pad
• หมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกา
• การสะบัดหมุน (5 ขั้นตอนพร้อมกัน)
• คลิกลงและกลับบนตัวควบคุม

คำสั่งและการเชื่อมโยงคีย์แสดงอยู่ในตารางต่อไปนี้

ล้อเลื่อนบนเมาส์จะส่งคำสั่ง dpad rotate และการคลิกปุ่มกลางของเมาส์ ซึ่งมักจะเป็นล้อเลื่อน จะส่งคำสั่ง dpad click

โปรดทราบว่ารถยนต์ส่วนใหญ่มีหน้าจอสัมผัส รถยนต์บางรุ่นมีเฉพาะตัวควบคุมแบบหมุน และบางรุ่นมีทั้งระบบสัมผัสและตัวควบคุม นอกจากนี้ รถยนต์ยังรองรับทัชแพด ซึ่งใช้เลื่อนแผนที่และป้อนข้อความได้ด้วย โปรดคำนึงถึงการกำหนดค่าที่แตกต่างกันเหล่านี้ เมื่อจำลองระบบเครื่องเสียงของยานพาหนะที่แตกต่างกัน

ไมโครโฟน

DHU รองรับการใช้ไมโครโฟนสำหรับการป้อนข้อมูลด้วยเสียงหรือเพื่อเล่นแทร็กเสียงที่บันทึกไว้ล่วงหน้า เพื่อความสะดวก เราได้รวมไฟล์เสียงต่อไปนี้สำหรับคำสั่งเสียงทั่วไปไว้ใน DHU ไฟล์เสียงเหล่านี้จะอยู่ในไดเรกทอรี SDK_LOCATION/extras/google/auto/voice/

หากต้องการเรียกใช้ไฟล์ .wav แต่ละไฟล์ในพรอมต์ DHU ให้ใช้คำสั่งต่อไปนี้

mic play /path/to/filename.wav

ตารางต่อไปนี้แสดงคำสั่งอื่นๆ ที่เกี่ยวข้องกับไมโครโฟน

เซ็นเซอร์

DHU รองรับการจำลองการเปลี่ยนแปลงข้อมูลเซ็นเซอร์ของยานพาหนะด้วยคำสั่งต่อไปนี้ หากต้องการจำลองข้อมูลเซ็นเซอร์และส่งไปยัง Android Auto คุณต้องเปิดใช้เซ็นเซอร์ที่เกี่ยวข้องด้วยไฟล์การกำหนดค่า .iniที่ใช้ เมื่อเริ่ม DHU

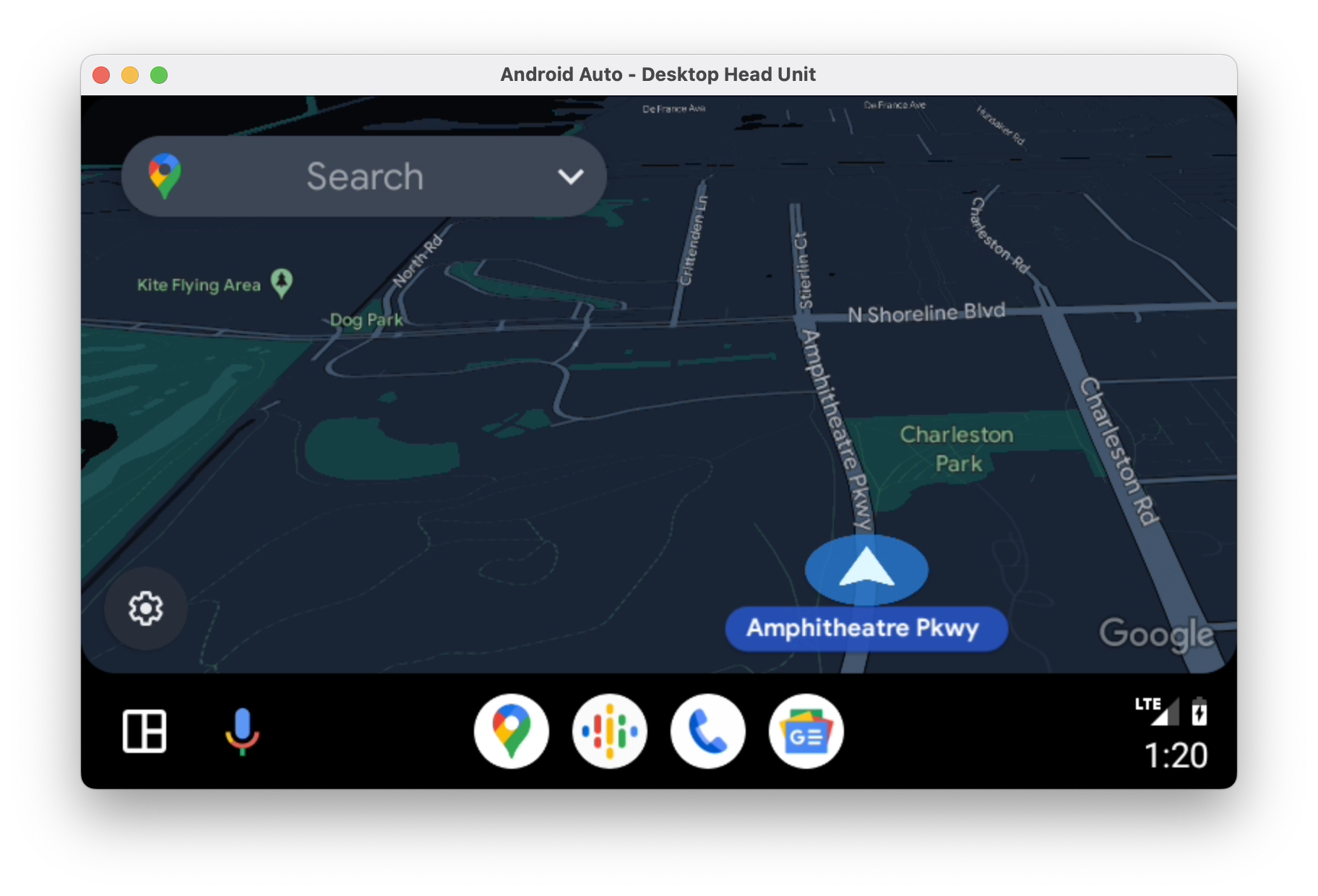

โหมดกลางวันและกลางคืน

DHU รองรับการจำลองการสลับระหว่างโหมดกลางวันและกลางคืนด้วย คำสั่งและการเชื่อมโยงคีย์ต่อไปนี้

การจัดการโฟกัส

DHU รองรับการจำลองว่า Android Auto มีโฟกัสที่ยูนิตหลักหรือไม่โดยใช้คำสั่งต่อไปนี้

ข้อจำกัดและสถานะการขับขี่

DHU รองรับการจำลองข้อจำกัดบางอย่างเมื่อยานพาหนะเคลื่อนที่ เช่น การปิดใช้แป้นพิมพ์และการไม่อนุญาตการกำหนดค่าโทรศัพท์ โดยใช้ คำสั่งต่อไปนี้

แผงหน้าปัด

DHU รองรับการจำลองคลัสเตอร์เครื่องมือ โดยปกติแล้วแผงหน้าปัดจะอยู่ด้านหลัง พวงมาลัย และจะแสดงข้อมูลพื้นฐานระหว่างการนำทางเกี่ยวกับ การเลี้ยวถัดไป เช่น ชื่อถนนถัดไปหรือลูกศรเลี้ยว ระยะทาง หรือ เวลา รวมถึงแสดงข้อมูลเกี่ยวกับการโทรที่กำลังดำเนินอยู่ด้วย

คุณเปิดใช้ได้โดยใช้รายการ instrumentcluster ในส่วน [general] ของไฟล์การกำหนดค่า หรือใช้รายการ navcluster หรือ phonecluster เพื่อควบคุมแต่ละฟีเจอร์แยกกัน

[general]
...
instrumentcluster = true

จอแผงหน้าปัด

รถยนต์บางรุ่นมีจอแผงหน้าปัดที่แสดงข้อมูลภาพที่สมบูรณ์ได้ เช่น ไทล์แผนที่ ตั้งแต่ DHU เวอร์ชัน 2.1 เป็นต้นไป (ปัจจุบันพร้อมใช้งานโดยใช้ช่องอัปเดต Android Studio เวอร์ชันเบต้า) คุณจะจำลองจอแสดงผลดังกล่าวในเครื่องที่ใช้พัฒนาได้

ซึ่งทำได้โดยใช้ไฟล์การกำหนดค่าที่มีส่วน[display]คลัสเตอร์ ส่วน [display] รองรับตัวเลือกการกำหนดค่าวิดีโอเดียวกันกับ จอแสดงผลหลักที่กำหนดค่าไว้ในส่วน [general] ของไฟล์

...

# The display name following the colon can be whatever you like.
[display:cluster]
# Setting the displaytype as cluster is what lets the DHU know how to handle it.
displaytype = cluster
resolution = 800x480
dpi = 160
...

คุณจะเพิ่มการกำหนดค่านี้ลงในไฟล์ .ini ที่มีอยู่โดยตรงหรือ นำกลับมาใช้ใหม่ได้โดยใส่ไว้ในไฟล์แยกและส่งไฟล์การกำหนดค่าหลายไฟล์เมื่อเปิดใช้ DHU เมื่อใช้ไฟล์การกำหนดค่าหลายไฟล์ คำจำกัดความของค่าที่ระบุในภายหลังจะลบล้างคำจำกัดความก่อนหน้า

# Launch your landscape configuration with your cluster display configuration
./desktop-head-unit -c landscape.ini -c cluster.ini

# Launch the portait configuration with the same cluster display configuration
./desktop-head-unit -c portrait.ini -c cluster.ini

สถานะการเล่นสื่อ

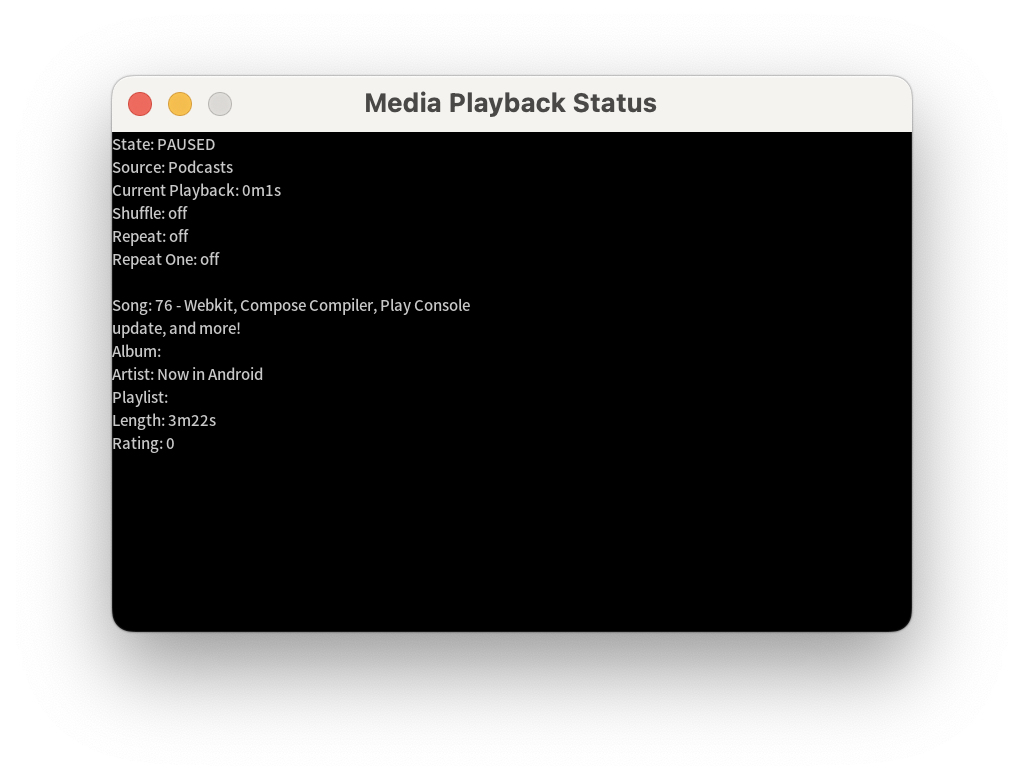

DHU รองรับการแสดงข้อมูลเพิ่มเติมเพื่อแสดงสถานะการเล่นสื่อ เช่น แทร็กที่กำลังเล่น

คุณเปิดใช้ได้โดยใช้รายการ playbackstatus ในส่วน [general]

[general]
...
playbackstatus = true

Keycode

DHU มีชุดรหัสแป้นเริ่มต้นที่จำลองชุดปุ่มลัด ที่มักมีในยานพาหนะ ตัวอย่างเช่น สามารถทริกเกอร์รหัสคีย์ home ในพรอมต์ DHU ได้ดังนี้

keycode home

ตารางต่อไปนี้แสดงรหัสคีย์อื่นๆ ที่ใช้ได้

กำหนดค่า DHU

DHU รองรับไฟล์การกำหนดค่า .ini เพื่อเปลี่ยนโหมดอินพุตระหว่าง การแตะและตัวควบคุมแบบหมุน รวมถึงตั้งค่าอัตราเฟรม ความละเอียด และ DPI ที่ ยูนิตหลักขอจากโทรศัพท์

ตำแหน่งเริ่มต้นของไฟล์การกำหนดค่าคือ ~/.android/headunit.ini หากต้องการ เปลี่ยนการกำหนดค่าของยูนิตหลักในระบบ คุณสามารถแก้ไขไฟล์นี้ได้

นอกจากนี้ คุณยังระบุไฟล์การกำหนดค่าที่จะโหลดได้โดยใช้แฟล็ก -c ดังนี้

./desktop-head-unit -c /path/to/config.ini

ข้อมูลโค้ดต่อไปนี้แสดงตัวอย่างการกำหนดค่า

[general]
touch = true
touchpad = false
controller = false
instrumentcluster = false
resolution = 800x480
dpi = 160
framerate = 30
fueltypes = unleaded,electric,hydrogen
evconnectors = supercharger

ไฟล์การกำหนดค่าตัวอย่างที่แสดงการตั้งค่าเฮดยูนิตต่างๆ ที่คุณทดสอบได้จะอยู่ในโฟลเดอร์ SDK_LOCATION/extras/google/auto/config/ สำหรับกรณีการใช้งานขั้นสูง โปรดดูการตั้งค่าที่รองรับต่อไปนี้

การกำหนดค่าอินพุต

ตารางต่อไปนี้แสดงตัวเลือกการกำหนดค่าอินพุต

การกำหนดค่าวิดีโอ

Android Auto รองรับความละเอียดของวิดีโอ 3 ระดับ ได้แก่

• 480p (800x480, ค่าเริ่มต้น)
• 720p (1280x720)
• 1080p (1920x1080)

หากต้องการรองรับสัดส่วนภาพอื่นๆ ชุดอุปกรณ์หลักสามารถระบุขอบเพื่อแสดงภาพแบบจดหมาย (แสดงภาพแบบเสา) ได้ตามต้องการ เช่น หากต้องการหน้าจอขนาด 1000x600 ให้ตั้งค่า ความละเอียดเป็น 720p (1280x720) และ marginwidth เป็น 280 และ marginheight เป็น 120 ซึ่งจะส่งผลให้เพิ่มระยะขอบ 140 พิกเซลที่ขอบด้านซ้ายและขวา และระยะขอบ 60 พิกเซลที่ด้านบนและด้านล่าง

การกำหนดค่าตัวอย่างต่อไปนี้จำลองหน้าจอขนาด 6 นิ้วทั่วไป (750x450)

[general]
...
resolution = 800x480
marginwidth = 50
marginheight = 30

และการกำหนดค่าตัวอย่างต่อไปนี้จะจำลองหน้าจอที่กว้างมาก

[general]
...
resolution = 1280x720
marginwidth = 0
marginheight = 220

ตารางต่อไปนี้แสดงตัวเลือกการกำหนดค่าวิดีโออื่นๆ

การกำหนดค่าเซ็นเซอร์

หากต้องการจำลองข้อมูลเซ็นเซอร์และส่งไปยัง Android Auto คุณต้องเปิดใช้เซ็นเซอร์ที่เกี่ยวข้องโดยใช้ตัวเลือกต่อไปนี้ หากไม่ได้เปิดใช้เซ็นเซอร์ ระบบจะไม่สนใจข้อมูลที่ส่งสำหรับเซ็นเซอร์นั้นโดยใช้คำสั่ง DHU การกำหนดค่านี้ ต้องอยู่ในส่วน [sensors] ไม่ใช่ในส่วน [general] ที่ใช้สำหรับ การกำหนดค่าอื่นๆ ส่วนใหญ่

[general]
touch = true
...

[sensors]
location = true
fuel = true
...

ตัวเลือกการกำหนดค่าเบ็ดเตล็ด

ตารางต่อไปนี้แสดงตัวเลือกการกำหนดค่าอื่นๆ

แก้ปัญหา

บางครั้ง DHU จะแสดงหน้าจอว่างเปล่าเมื่อเชื่อมต่อเป็นครั้งแรก คุณสามารถหลีกเลี่ยงปัญหานี้ได้โดยทำดังนี้

1. ปิด DHU
2. ทำตามขั้นตอนที่ 5 ที่อธิบายไว้ในหัวข้อเรียกใช้ DHU เพื่อหยุดและรีสตาร์ทเซิร์ฟเวอร์ Head Unit
3. เริ่ม DHU อีกครั้ง
4. ให้สิทธิ์เพิ่มเติมที่ขอในหน้าจอโทรศัพท์ DHU อาจปิดเครื่องอีกครั้ง
5. รีสตาร์ท DHU หากจำเป็น
