GnssLogger ile ham ölçümleri analiz etme

Koleksiyonlar ile düzeninizi koruyun İçeriği tercihlerinize göre kaydedin ve kategorilere ayırın.

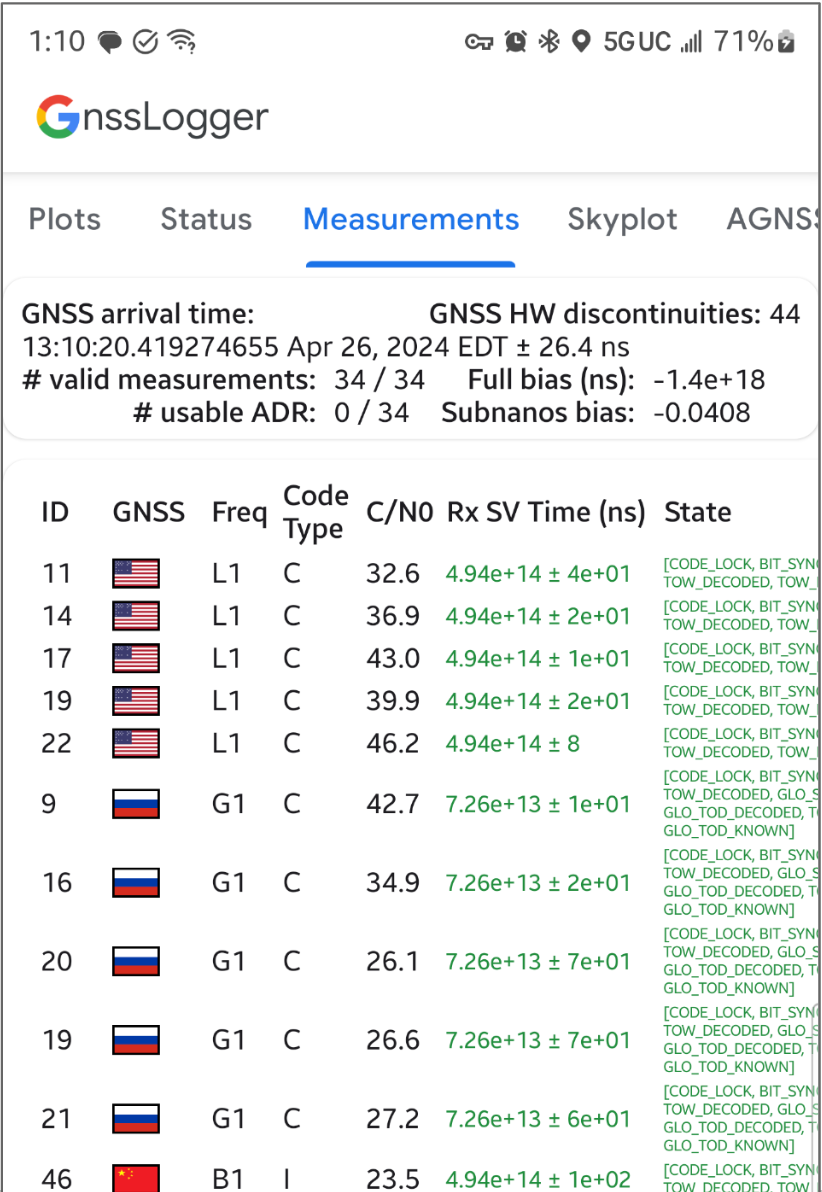

GnssLogger v3.1 ile kullanıcılar Ölçümler ekranında ham GNSS verilerini görüntüleyebilir ve analiz edebilir.

Ölçümler ekranını ve bu verilerden en iyi şekilde yararlanmak için kullanabileceğiniz bazı ipuçlarını aşağıda bulabilirsiniz:

Üst kartta:

• Sol üstte GNSS saat verileri (GnssClock ile eşdeğer) gösterilir.
• Sağ üstte, görev döngüsünün açık veya kapalı olup olmadığını belirlemeye yardımcı olan GNSS donanım (HW) kesintilerinin sayısı (GnssClock.getHardwareClockDiscontinuityCount'den itibaren) gösterilir. Bu sayaç arttığında, GNSS sinyallerinin sürekli gözleminde bir kesinti olduğunu gösterir (ör. görev döngüsü açıktır). Kartın alt kısmında tüm ölçümler için toplu bilgiler gösterilir:
  • # geçerli ölçüm: Bir ölçümün geçerli olarak kabul edilmesi için STATE_CODE_LOCK ve STATE_TOW_KNOWN veya STATE_TOW_DECODED işaretleri GnssMeasurement.getState içinde ayarlanmalıdır.
  • # kullanılabilir kümülatif delta aralığı (ADR) — ADR veya taşıyıcı fazının konumlandırma için kullanılabilir olarak kabul edilmesi için ADR_STATE_VALID işareti ayarlanmalı ve GnssMeasurement.getAccumulatedDeltaRangeState alanında ADR_STATE_RESET veya ADR_STATE_CYCLE_SLIP işaretleri ayarlanamaz.

Cihazınız, görev döngüsü devre dışıyken açık havada bile her zaman 0 kullanılabilir ADR bildirirse cihazınızın yüksek hassasiyetli GNSS için kullanılabilen taşıyıcı faz ölçümlerini desteklemediğine dair iyi bir göstergedir.

Alttaki kartta her satır ayrı bir GnssMeasurement'ı temsil eder.

• Kod türü sütunu, RINEX 4.01'de tanımlanan kod türlerini kullanarak GNSS sinyalinin tam türünü gösterir. Örneğin, "C" kod türüne sahip GPS L1 sinyalleri, RINEX tablolarındaki üç karakterli koddaki son harfle belirtildiği gibi L1 C/A'yı temsil eder. GPS L5 Q için de benzer şekilde "Q" kod türü kullanılır. Referans olarak bu dokümanın sonundaki diğer GNSS takımyıldızlarının tablolarına bakın.
• Ölçüm geçerliyse Rx SV Time (ns) sütunundaki metin yeşil olur.
• Ölçüm geçerliyse Durum sütununda durum da yeşil olur. Durum, GnssMeasurement.getState() alanında ayarlanan bit işaretlerinin kullanıcılar tarafından okunabilir bir sürümünü gösterir.

Herkese açık sorun izleyicimizi kullanarak yeni özelliklerle ilgili geri bildirimde bulunun.

Tablo 10 : RINEX Sürüm 4.01 GPS Gözlem Kodları

Her ölçüm için gösterilen "Kod Türü", ilgili GNSS sistemi ve taşıyıcı frekansı için RINEX 4.01 spesifikasyonunda tanımlanan "Sözde Aralık" değerinin son harfidir. Örneğin, GPS L1 [C/A] için "C", GPS L5 Q için ise "Q" kullanılır.

Kullanıcılar, her ölçüm için ek sütunları görmek üzere sağa kaydırabilir:

• PRR, GnssMeasurement.getPseudorangeRateMetersPerSecond() işlevinden alınan, saniyede metre cinsinden sözde menzil hızıdır.
• ADR Durumu sütunu, GnssMeasurement.getAccumulatedDeltaRangeState() sütununda ayarlanan bit işaretlerinin kullanıcı tarafından okunabilir sürümünü gösterir. ADR, konumlandırma için kullanılabilir durumdaysa ADR (m) ve ADR Eyaleti alanlarında yeşil renkli metin gösterilir.

RINEX 4.01 gözlem kodları

Sanal Menzil sütunundaki RINEX gözlem kodlarındaki üç harften sonuncusu, GnssLogger'daki Ölçümler ekranında gösterilen Kod türü değeridir.

Kolaylık sağlamak amacıyla RINEX 4.01 spesifikasyonundaki tablolar aşağıda verilmiştir. Ayrıntılar için spesifikasyonun tamamını inceleyin.
