Analizza le misurazioni non elaborate con GnssLogger
Mantieni tutto organizzato con le raccolte
Salva e classifica i contenuti in base alle tue preferenze.
Con GnssLogger v3.1, gli utenti possono visualizzare e analizzare i dati GNSS non elaborati nella schermata
Misurazioni.
Ecco la schermata Misurazioni, seguita da alcuni suggerimenti per ottenere il massimo da questi dati:

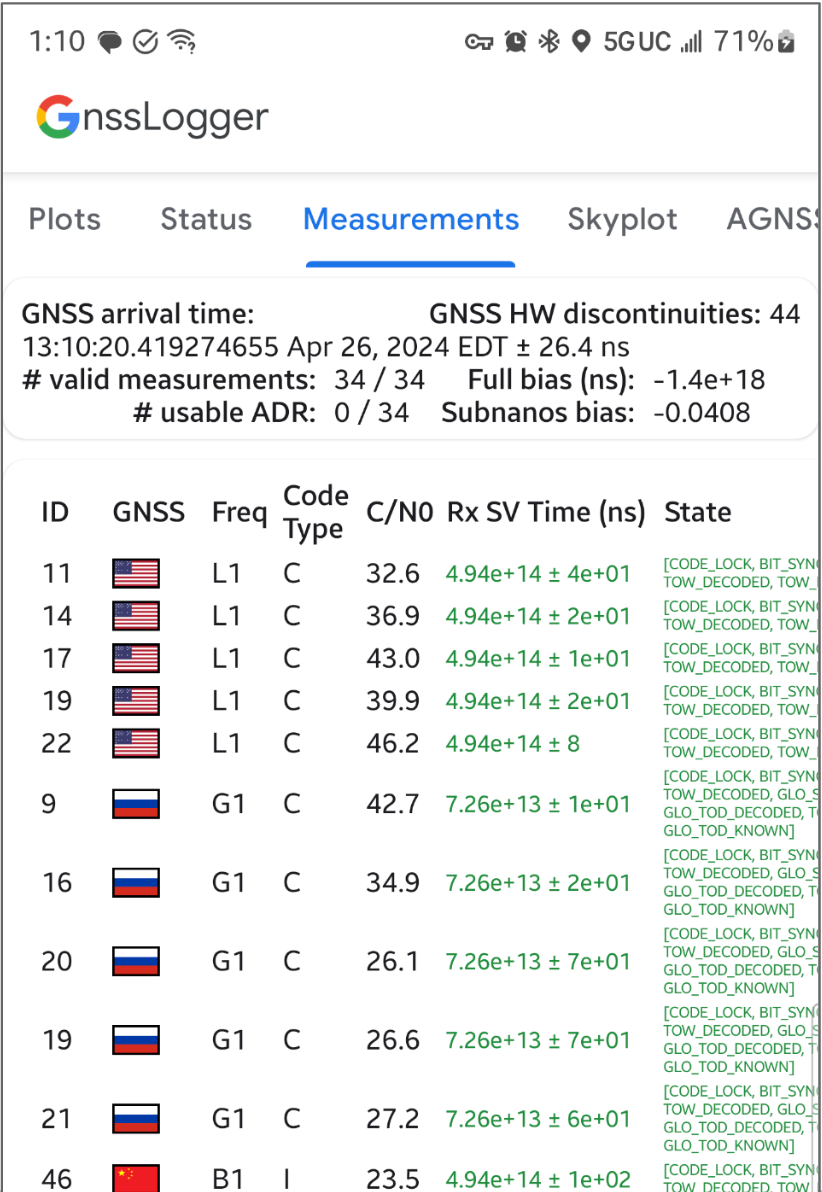

Figura 1. Schermata Misurazioni
Nella scheda in alto:
In alto a sinistra vengono mostrati i dati dell'orologio GNSS (corrispondenti a GnssClock).
In alto a destra viene mostrato il conteggio delle discontinuità hardware (HW) del GNSS (da
GnssClock.getHardwareClockDiscontinuityCount), che consente di determinare se
il ciclo di lavoro è attivo o meno. Quando questo contatore aumenta, indica che
si è verificata un'interruzione nell'osservazione continua dei segnali GNSS (ad es.
il ciclo di lavoro è attivo).
Più in basso, la scheda mostra informazioni aggregate per tutte le misurazioni:
Se il tuo dispositivo segnala sempre un ADR utilizzabile pari a 0, anche quando è all'aperto con il ciclo di lavoro disattivato, è un buon indicatore del fatto che il dispositivo non supporta le misurazioni della fase portante che possono essere utilizzate per il GNSS ad alta precisione.
Nella scheda in basso, ogni riga rappresenta un singolo GnssMeasurement.
La colonna Tipo di codice mostra il tipo esatto di segnale GNSS utilizzando i tipi di codice definiti in RINEX 4.01. Ad esempio, gli indicatori L1 del GPS con tipo di codice "C" rappresentano L1 C/A, come indicato dall'ultima lettera del codice di tre caratteri nelle tabelle RINEX. Analogamente, GPS L5 Q avrà un tipo di codice "Q". Consulta le tabelle relative alle altre costellazioni GNSS alla fine di questo documento come riferimento.
Nella colonna Tempo SV Rx (ns), il testo è verde se la misurazione è valida.
Nella colonna Stato, lo stato è verde anche se la misurazione è valida.
Stato mostra una versione leggibile dei flag a livello di bit impostati nel campo
GnssMeasurement.getState().
Fornisci feedback sulle nuove funzionalità utilizzando il nostro
Issue Tracker pubblico.

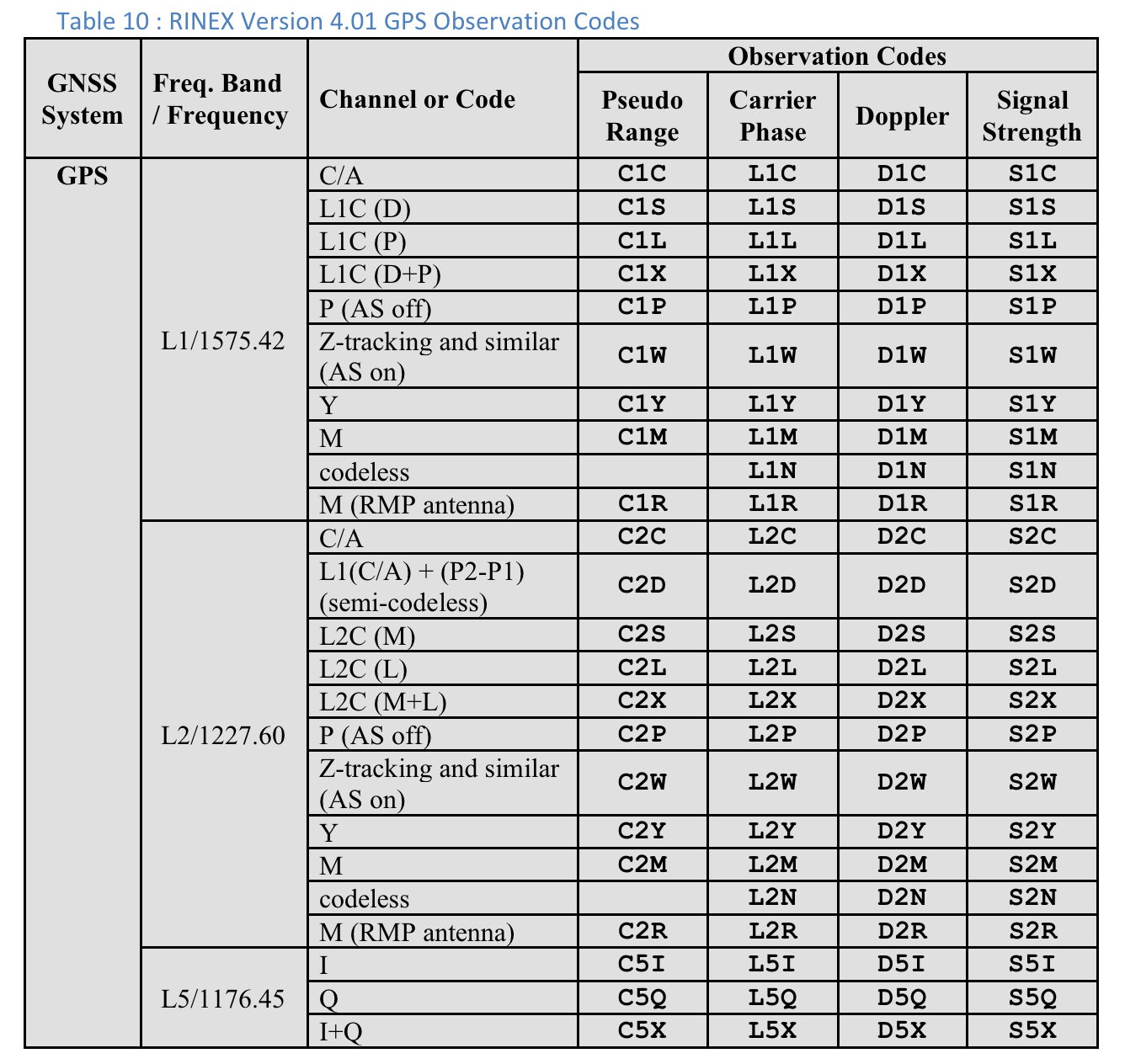

Tabella 10 : codici di osservazione GPS della versione 4.01 di RINEX
Per ogni misurazione, il "Tipo di codice" mostrato è l'ultima lettera del valore "Pseudo
Range" definito nella specifica RINEX 4.01 per il sistema GNSS
pertinente e la frequenza portante. Ad esempio, "C" viene utilizzato per il GPS L1
[C/A], mentre "Q" viene utilizzato per il GPS L5 Q.
Figura 2. Tabella 10: codici di osservazione GPS della versione 4.01 di RINEX

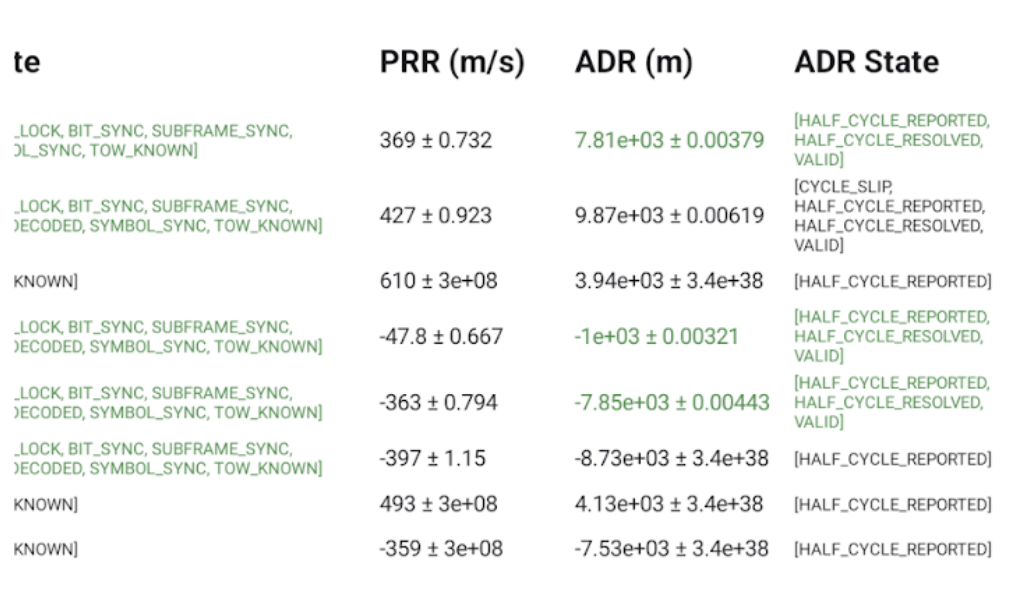

Gli utenti possono scorrere verso destra per visualizzare colonne aggiuntive per ogni misurazione:
Figura 3. Colonne aggiuntive nella schermata Misurazioni nella Tabella 10.
La colonna Stato ADR mostra la versione leggibile da parte dell'uomo degli indicatori bitwise impostati nella colonna GnssMeasurement.getAccumulatedDeltaRangeState(). Se
l'ADR è utilizzabile per il posizionamento, il testo nei campi ADR (m) e
Stato ADR è verde.
Codici di osservazione RINEX 4.01
L'ultima delle tre lettere dei codici di osservazione RINEX nella colonna Pseudo Range è il valore Tipo di codice mostrato nella schermata Misurazioni in GnssLogger.
Per comodità, di seguito sono riportate le tabelle delle specifiche RINEX 4.01.
Per i dettagli, consulta la specifica completa.

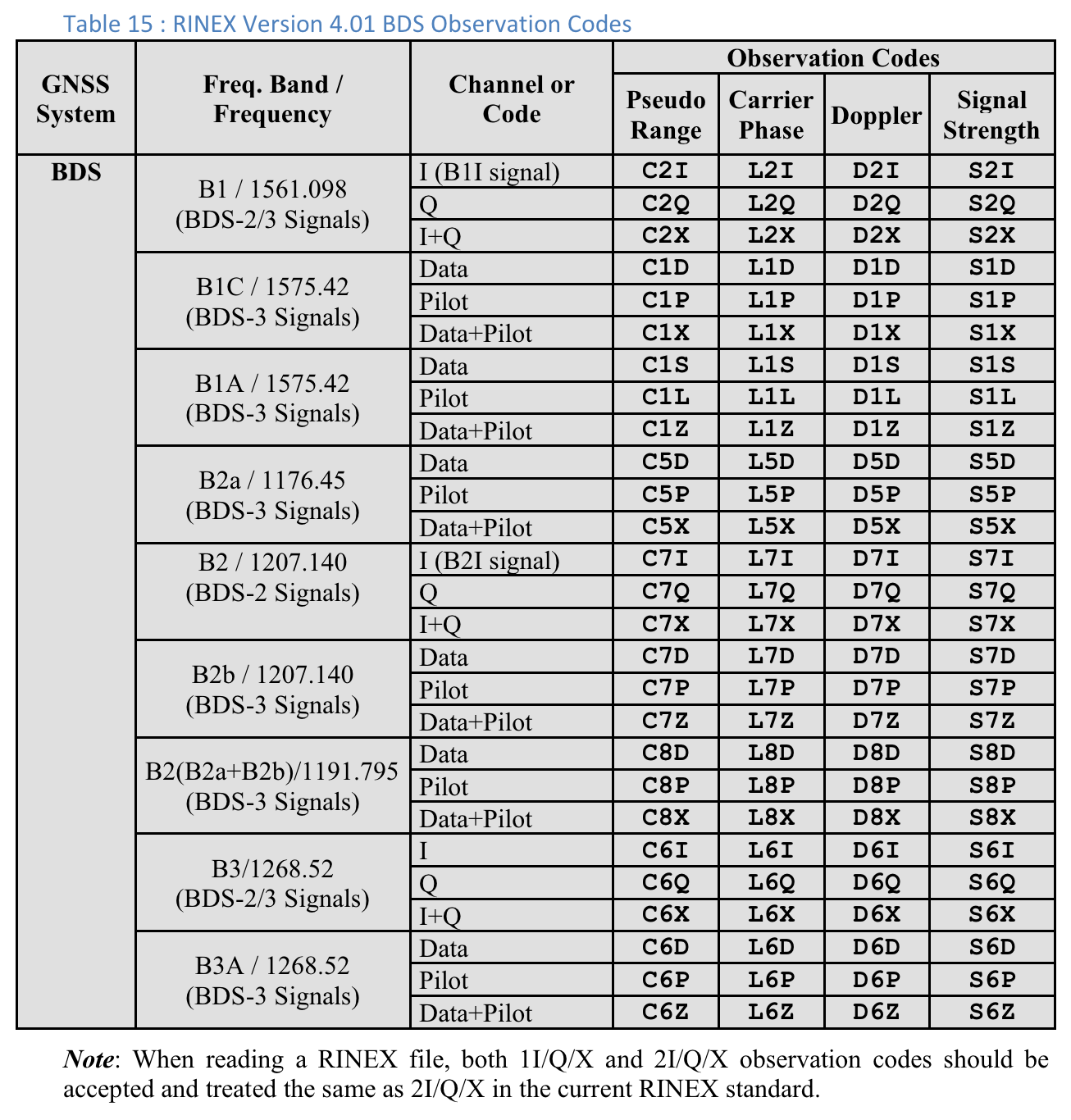

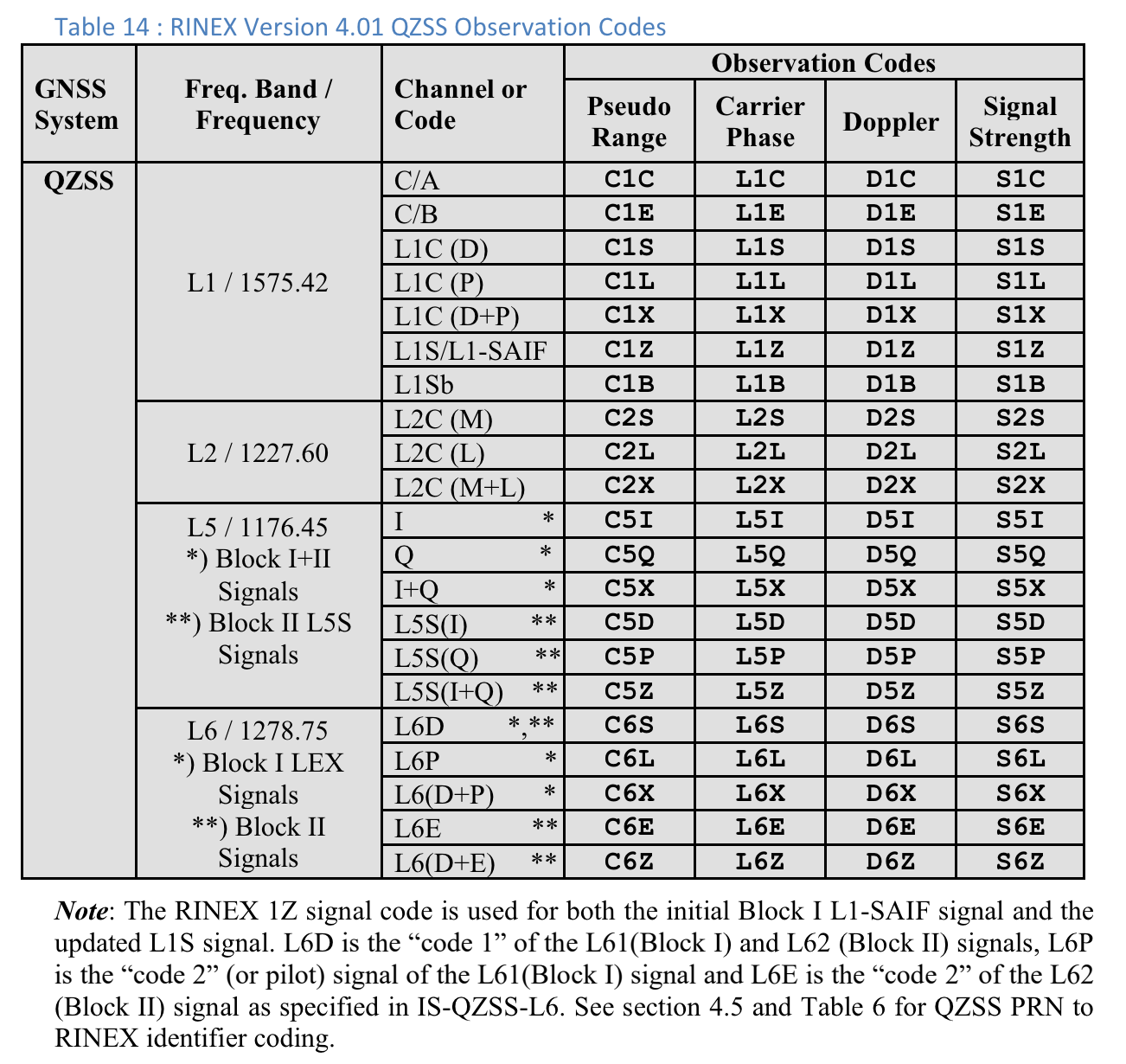

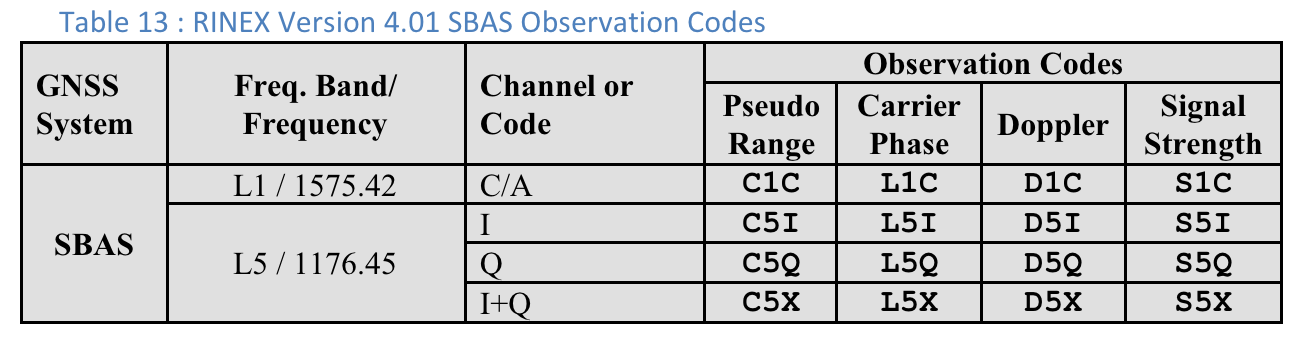

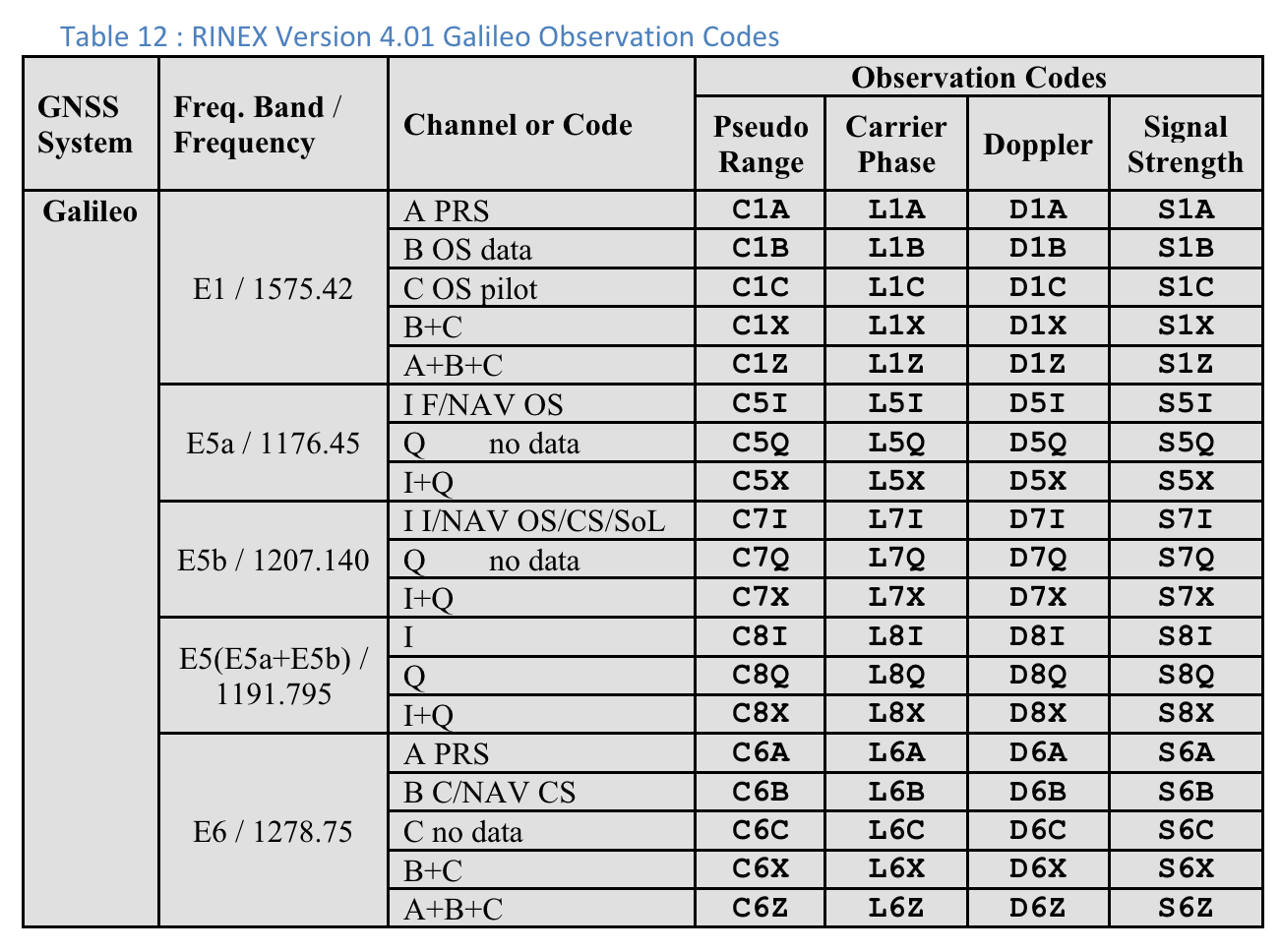

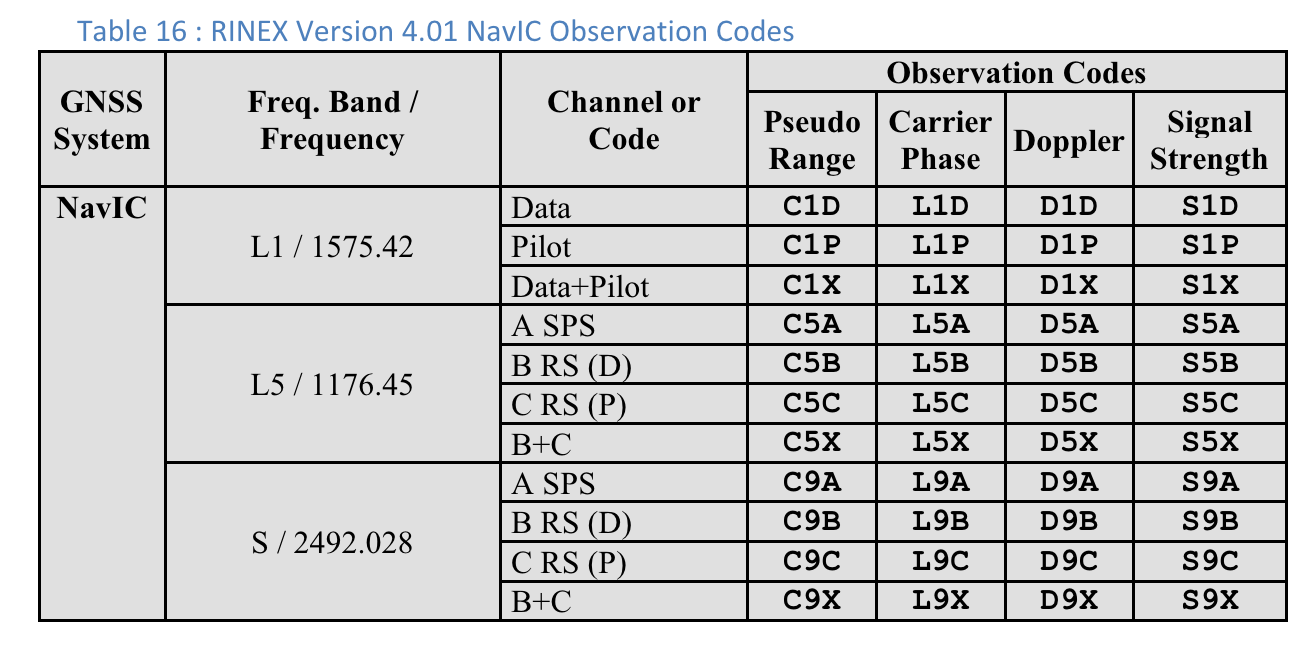

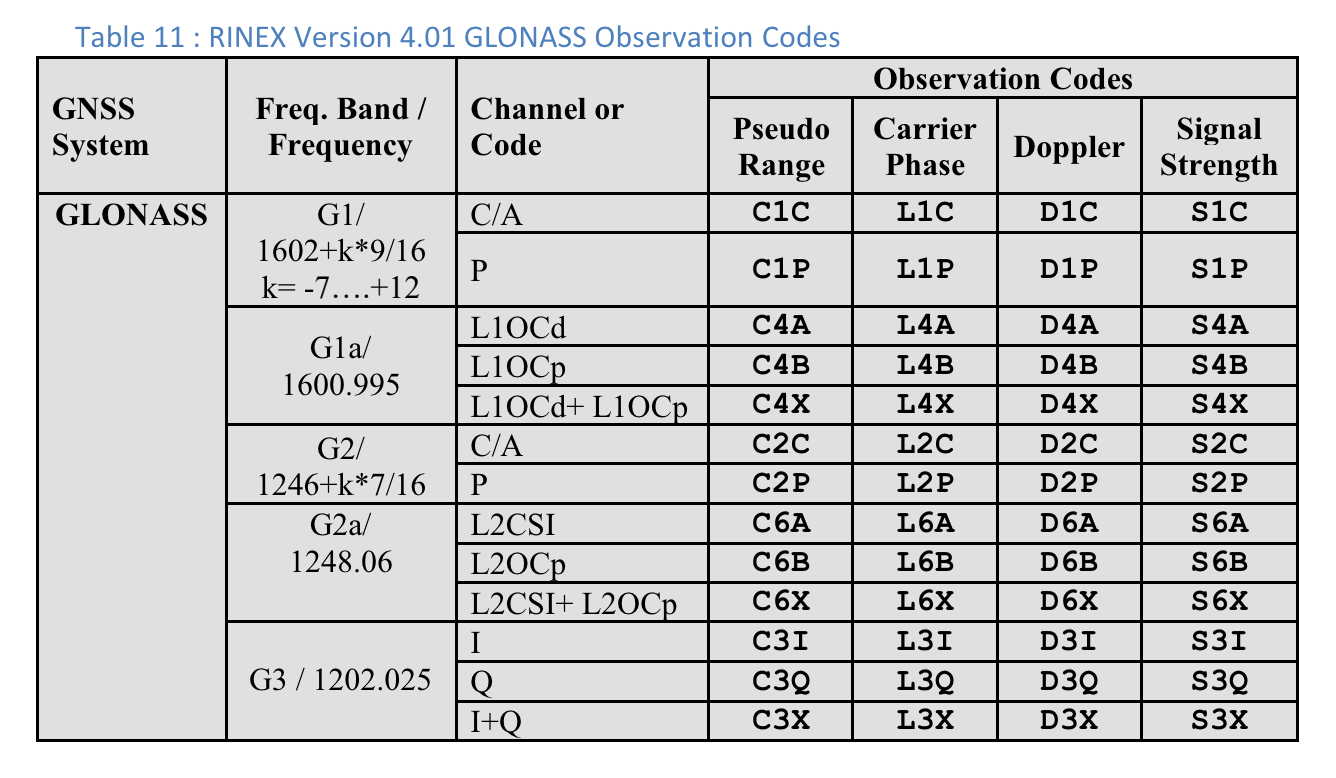

Figura 4. Tabella 10: codici di osservazione GPS della versione 4.01 di RINEXFigura 5. Tabella 11: codici di osservazione GLONASS della versione 4.01 di RINEXFigura 6. Tabella 12: codici di osservazione Galileo della versione 4.01 del formato RINEXFigura 7. Tabella 13: codici di osservazione SBAS della versione 4.01 di RINEXFigura 8. Tabella 14: codici di osservazione QZSS della versione 4.01 del formato RINEXFigura 9. Tabella 15: codici di osservazione BDS della versione 4.01 del formato RINEXFigura 10. RINEX Version 4.01 NavIC Observation Codes
