在 Godot 中使用空间容器

适用的 XR 设备

本指南可帮助您为以下类型的 XR 设备打造优质体验。

了解 XR 设备类型 →

了解 XR 设备类型 →

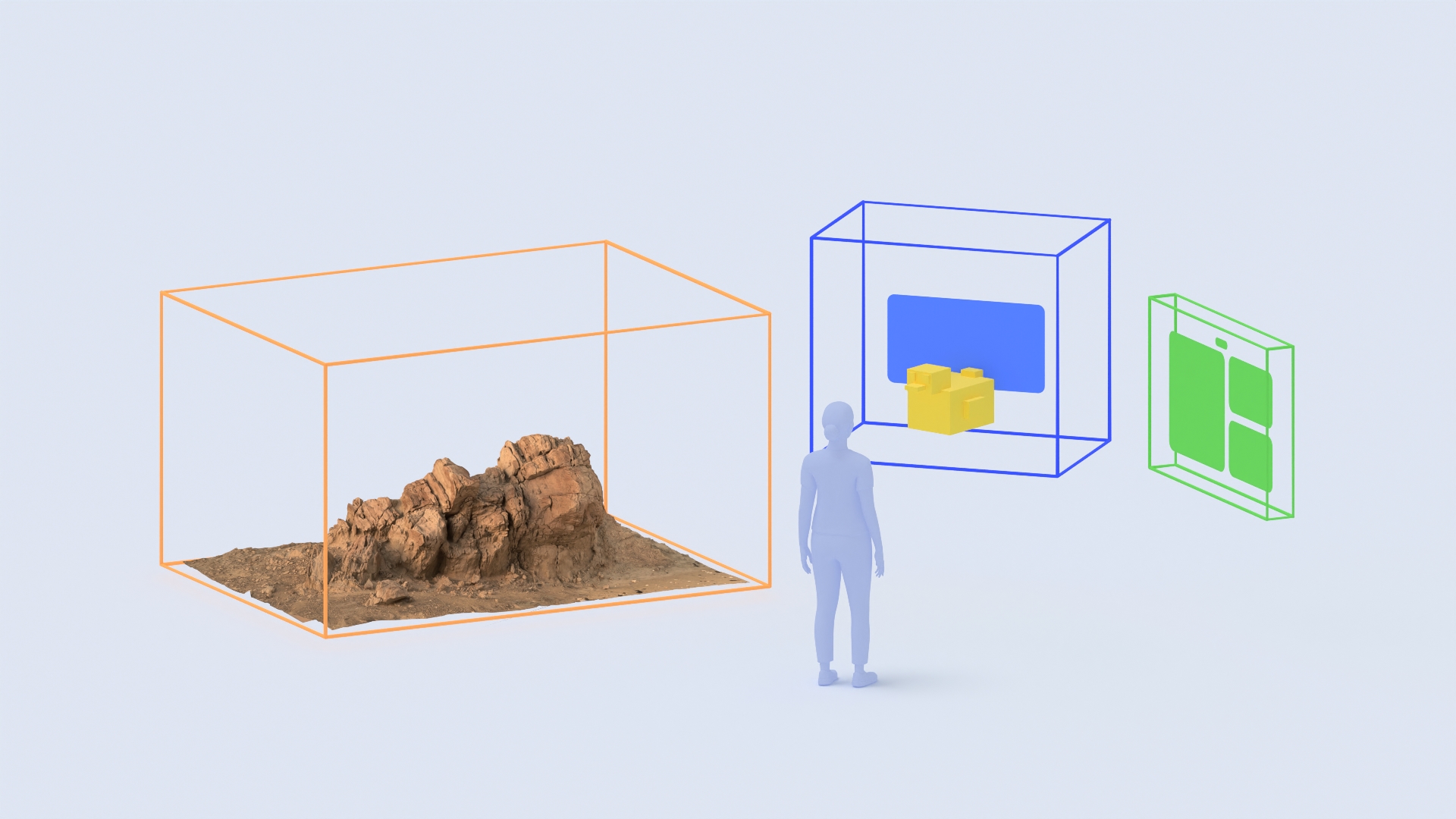

空间容器可让您的应用在全沉浸空间模式下，在系统管理的 3D 体积边界框内渲染 3D OpenXR 内容，或在运行时过渡到全屏无边界体验。

请按照本指南在项目中配置和使用空间容器。

空间容器的工作原理

在项目设置中启用空间容器后：

• 整个活跃 3D 场景都放置在以场景原点 (0, 0, 0) 为中心的单个主要空间容器中。您无需标记或分配单个 Node3D 节点即可将其放置在容器中。
• 您的应用会使用项目设置中配置的边界模式（Bounded 或 Immersive）和初始边界尺寸，启动进入受管全沉浸空间模式。在有界模式下，系统会自动剪裁场景中超出边界框尺寸的所有 3D 几何图形。
• 默认情况下，Android XR 系统提供窗口控件，以便用户在 3D 空间中抓取、移动和重新定位有界容器，或将其最小化和关闭。在运行时，您的应用可以调整容器大小，在有界模式 (OpenXRSpatialContainerState.BOUNDED) 和全屏沉浸模式 (OpenXRSpatialContainerState.IMMERSIVE) 之间切换，并使用 OpenXRSpatialContainerExtension 单例对边界和状态变化做出响应。

前提条件

在开始之前，请确保您的开发环境和目标设备满足以下要求：

• Godot 版本：Godot 4.8-dev 或更高版本。
• 项目设置：完成 Godot 引擎项目设置指南中的所有步骤。
• Godot OpenXR Vendors 插件：安装 5.2 或更高版本的 Godot OpenXR Vendors 插件，该插件支持 Android XR 专用扩展。
• 目标设备：支持空间 API 级别 4 或更高级别的 Android XR 设备。在运行时，调用 OpenXRSpatialContainerExtension.is_enabled() 以验证设备上是否提供了该扩展。

在项目设置中启用空间容器

配置项目设置，以启用 OpenXR、空间容器、自动运行时权限和 Alpha 混合透视：

1. 依次打开 Project > 项目设置。
2. 在项目设置窗口的右上角，将高级设置切换开关切换到启用状态。
3. 依次前往常规 > XR > 着色器，然后选择已启用。
4. 依次前往 General > XR > OpenXR，然后配置以下设置：
   • 选择已启用，为项目开启 OpenXR。
   • 将环境混合模式设置为 Alpha 混合。
5. 同样在 OpenXR 下，前往扩展程序部分并配置以下设置：
   • 选择自动请求运行时权限，以便应用在启动时自动提示用户授予 Android 清单中声明的所有 XR 权限。
   • 在空间容器子部分下，选择已启用。
   • 将边界模式设置为有边界，以便在 3D 边界框中启动；或设置为沉浸式，以便在全屏沉浸模式下启动。
   • 将边界设置为初始宽度、高度和深度尺寸（以米为单位），例如 Vector3(1.0, 1.0, 1.0)。
6. 依次前往常规 > 渲染 > 视口，然后选择透明背景。

配置 Android 导出、权限和全沉浸空间模式

接下来，配置 Android 导出预设、权限和 activity 启动模式，以便应用在启用空间容器的情况下以全沉浸空间模式运行。

配置 Android 导出预设

1. 依次前往 Project > Export…（项目 > 导出…），然后选择 Android 导出预设。

2. 在 Gradle Build 下，选择 Use Gradle Build，并将 Min SDK 设置为 34 或更高版本。



3. 在 XR Features 下，将 XR Mode 设置为 OpenXR，然后选择 Enable AndroidXR Plugin。



4. 在 Android XR 功能下，选择使用实验性功能。

添加场景理解权限以锁定地面

创建和渲染基本空间容器不需要危险的运行时权限（启用使用实验性功能后，android.permission.HEAD_TRACKING 会自动添加到清单中）。不过，如果您的应用使用场景理解功能（例如将空间容器锁定并锚定到物理地板），则必须在运行时声明并请求 android.permission.SCENE_UNDERSTANDING_COARSE 权限。

如需详细了解 Android XR 权限，请参阅了解 XR 权限。 如果您的应用使用地面锁定或场景理解功能，请声明并请求 android.permission.SCENE_UNDERSTANDING_COARSE：

1. 在 Project > Export… > Android，前往权限 > 自定义权限，然后添加 android.permission.SCENE_UNDERSTANDING_COARSE。

2. 如果您在 Project Settings > General > XR > OpenXR > Extensions 中选择 Automatically Request Runtime Permissions，您的应用会在 OpenXR 启动时自动请求权限。如果您需要在 GDScript 中手动请求权限，请调用 OS.request_permission()：

   if not OS.get_granted_permissions().has("android.permission.SCENE_UNDERSTANDING_COARSE"):
       OS.request_permission("android.permission.SCENE_UNDERSTANDING_COARSE")


配置全沉浸空间模式

Android XR 上的空间容器仅支持全沉浸空间 (XR_ACTIVITY_START_MODE_FULL_SPACE_MANAGED)。请确保您的 Android activity 在自定义 build 模板（android/build/AndroidManifest.xml，使用 Project > Install Android Build Template… 安装）中声明 XR_ACTIVITY_START_MODE_FULL_SPACE_MANAGED：

<manifest ...>
    <application ...>
        <property
            android:name="android.window.PROPERTY_XR_ACTIVITY_START_MODE"
            android:value="XR_ACTIVITY_START_MODE_FULL_SPACE_MANAGED"
            tools:replace="android:value" />
        ...
    </application>
</manifest>

在 GDScript 中使用空间容器

OpenXRSpatialContainerExtension 单例和 OpenXRSpatialContainerState 类向 GDScript 公开了 XR_EXT_spatial_container 和 XR_EXT_spatial_container_self_rendering 扩展。在运行时，使用 OpenXRSpatialContainerExtension 检查主空间容器的状态和边界，监听容器信号，并请求在 BOUNDED 模式（3D 边界框）和 IMMERSIVE 模式（全屏无边界视图）之间切换。

连接到空间容器信号

检查 OpenXRSpatialContainerExtension.is_enabled()，验证当前设备是否支持并启用了空间容器扩展，并在 _ready() 中连接到容器边界和状态信号。

OpenXRSpatialContainerExtension 会针对空间容器发出以下状态信号：

• spatial_container_visibility_changed：在容器显示 (true) 或隐藏 (false) 时，与 (spatial_container, is_visible) 一起发出。当 is_visible 为 false 时，暂停动画、音频或模拟更新。
• spatial_container_interactability_changed：当容器获得 (true) 或失去 (false) 用户输入焦点时，与 (spatial_container, is_interactive) 一起发出。在焦点发生变化时启用或停用互动式突出显示和输入处理。
• spatial_container_bounds_mode_changed：当容器在 OpenXRSpatialContainerState.BOUNDED 和 OpenXRSpatialContainerState.IMMERSIVE 之间切换时，与 (spatial_container, bounds_mode) 一起发出。切换环境视觉效果（例如天空盒或透传）和特定于模式的界面控件。

func _ready() -> void:
    if OpenXRSpatialContainerExtension.is_enabled():
        OpenXRSpatialContainerExtension.spatial_container_bounds_changed.connect(
            _on_bounds_changed
        )
        OpenXRSpatialContainerExtension.spatial_container_bounds_mode_changed.connect(
            _on_bounds_mode_changed
        )
        OpenXRSpatialContainerExtension.spatial_container_visibility_changed.connect(
            _on_visibility_changed
        )
        OpenXRSpatialContainerExtension.spatial_container_interactability_changed.connect(
            _on_interactability_changed
        )

func _on_visibility_changed(_rid: RID, is_visible: bool) -> void:
    # Pause or resume simulation and audio based on visibility
    pass

func _on_interactability_changed(_rid: RID, is_interactive: bool) -> void:
    # Enable or disable input handling and focus highlights
    pass

将 3D 内容缩放到容器边界

在 BOUNDED 模式下，按 bounds 的最小尺寸统一缩放 3D 内容，使其保持宽高比，并始终适合容器的最小边。过渡到 IMMERSIVE 模式时，将场景恢复为 1:1 比例：

func _on_bounds_changed(_rid: RID, bounds: Vector3) -> void:
    var uniform_scale: float = min(bounds.x, bounds.y, bounds.z)
    content_root.scale = Vector3.ONE * uniform_scale

func _on_bounds_mode_changed(
    _rid: RID, bounds_mode: OpenXRSpatialContainerState.BoundsMode
) -> void:
    if bounds_mode == OpenXRSpatialContainerState.IMMERSIVE:
        content_root.scale = Vector3.ONE

在有界模式和沉浸模式之间切换

使用 OpenXRSpatialContainerState.BOUNDED 或 OpenXRSpatialContainerState.IMMERSIVE 调用 request_main_spatial_container_bounds_mode，以便在有界 3D 体积和全屏沉浸式视图之间切换：

# Request transitioning to immersive mode (or pass BOUNDED to return)
OpenXRSpatialContainerExtension.request_main_spatial_container_bounds_mode(
    OpenXRSpatialContainerState.IMMERSIVE
)

另请参阅

• 使用空间容器进行构建
• 了解 XR 的权限
• 为现有 Godot XR 项目添加对 Android XR 的支持
