XR_ANDROID_face_tracking Расширение OpenXR

Имя Строка

XR_ANDROID_face_tracking

Тип расширения

Расширение экземпляра

Зарегистрированный добавочный номер

459

Пересмотр

3

Зависимости расширений и версий

OpenXR 1.0

Дата последнего изменения

2025-06-04

Статус IP

Известных претензий на права интеллектуальной собственности нет.

Авторы

Спенсер Куин, Google

Джаред Файндер, Google

Левана Чен, Google

Обзор

Это расширение позволяет приложениям получать веса смешанных форм и отображать выражения лиц в XR-опытах.

Это расширение предназначено для предоставления информации, необходимой для создания реалистичных аватаров и выразительных представлений пользователей в виртуальном пространстве. Приложение может проверять активацию калибровки лица перед получением весов для смешанных форм.

Отслеживание лица

Фейс-трекер — это сенсорное устройство, отслеживающее выражение лица пользователя с помощью потоков изображений и калибровки камеры. Основная цель этого расширения — сопоставить выражение лица пользователя с его аватарами в виртуальной сцене.

Данные отслеживания лица являются конфиденциальной персональной информацией и тесно связаны с конфиденциальностью и неприкосновенностью личной жизни. Настоятельно рекомендуется, чтобы приложения, хранящие или передающие данные отслеживания лица, всегда запрашивали у пользователя активное и конкретное согласие на это.

• Приложения будут получать XR_ERROR_PERMISSION_INSUFFICIENT при создании активного средства отслеживания лиц до тех пор, пока приложению не будет разрешен доступ к средству отслеживания лиц.
• При получении состояний лица с помощью xrGetFaceStateANDROID метод XrFaceStateANDROID::isValid не вернет XR_TRUE , если приложению не разрешен доступ.

Проверить возможности системы

Структура XrSystemFaceTrackingPropertiesANDROID определяется как:

typedef struct XrSystemFaceTrackingPropertiesANDROID {
    XrStructureType    type;
    void*              next;
    XrBool32           supportsFaceTracking;
} XrSystemFaceTrackingPropertiesANDROID;

Описания участников

• type — XrStructureType этой структуры.
• next — NULL или указатель на следующую структуру в цепочке структур.
• supportsFaceTracking — это XrBool32 , указывающий, поддерживает ли текущая система отслеживание лица.

Приложение может проверить, способна ли система отслеживать лица, расширив XrSystemProperties с помощью структуры XrSystemFaceTrackingPropertiesANDROID при вызове xrGetSystemProperties .

Если и только если среда выполнения возвращает XR_FALSE для supportsFaceTracking , среда выполнения должна вернуть XR_ERROR_FEATURE_UNSUPPORTED из xrCreateFaceTrackerANDROID .

Создайте идентификатор для отслеживания лица

XR_DEFINE_HANDLE(XrFaceTrackerANDROID)

Дескриптор XrFaceTrackerANDROID представляет собой средство отслеживания лица.

Этот дескриптор можно использовать для доступа к данным отслеживания лица с помощью других функций этого расширения.

Функция xrCreateFaceTrackerANDROID определяется как:

XrResult xrCreateFaceTrackerANDROID(
    XrSession                                   session,
    const XrFaceTrackerCreateInfoANDROID*       createInfo,
    XrFaceTrackerANDROID*                       faceTracker);

Описания параметров

• session — это дескриптор XrSession , в котором будет активен трекер лиц.
• createInfo — это XrFaceTrackerCreateInfoANDROID , используемый для указания средства отслеживания лиц.
• faceTracker — это возвращенный дескриптор XrFaceTrackerANDROID .

Приложение может создать дескриптор XrFaceTrackerANDROID с помощью функции xrCreateFaceTrackerANDROID .

Если система не поддерживает отслеживание лица, xrCreateFaceTrackerANDROID вернет XR_ERROR_FEATURE_UNSUPPORTED .

Допустимое использование (неявное)

• Расширение XR_ANDROID_face_tracking должно быть включено перед вызовом xrCreateFaceTrackerANDROID.
• session должен быть допустимым дескриптором XrSession
• createInfo должен быть указателем на допустимую структуру XrFaceTrackerCreateInfoANDROID
• faceTracker должен быть указателем на дескриптор XrFaceTrackerANDROID

Коды возврата

Успех

• XR_SUCCESS
• XR_SESSION_LOSS_PENDING

Отказ

• XR_ERROR_FUNCTION_UNSUPPORTED
• XR_ERROR_VALIDATION_FAILURE
• XR_ERROR_RUNTIME_FAILURE
• XR_ERROR_HANDLE_INVALID
• XR_ERROR_INSTANCE_LOST
• XR_ERROR_SESSION_LOST
• XR_ERROR_OUT_OF_MEMORY
• XR_ERROR_LIMIT_REACHED

Структура XrFaceTrackerCreateInfoANDROID описывается следующим образом:

typedef struct XrFaceTrackerCreateInfoANDROID {
    XrStructureType    type;
    void*              next;
} XrFaceTrackerCreateInfoANDROID;

Описания участников

• type — XrStructureType этой структуры.
• next — это NULL или указатель на следующую структуру в цепочке структур. Такие структуры не определены ни в ядре OpenXR, ни в этом расширении.

Структура XrFaceTrackerCreateInfoANDROID описывает информацию для создания дескриптора XrFaceTrackerANDROID .

Допустимое использование (неявное)

• Перед использованием XrFaceTrackerCreateInfoANDROID необходимо включить расширение XR_ANDROID_face_tracking
• type должен быть XR_TYPE_FACE_TRACKER_CREATE_INFO_ANDROID
• next должен быть NULL или действительным указателем на следующую структуру в цепочке структур

Функция xrDestroyFaceTrackerANDROID определяется как:

XrResult xrDestroyFaceTrackerANDROID(
    XrFaceTrackerANDROID                        faceTracker);

Описания параметров

• faceTracker — это XrFaceTrackerANDROID , ранее созданный xrCreateFaceTrackerANDROID .

Функция xrDestroyFaceTrackerANDROID освобождает faceTracker и базовые ресурсы после завершения процесса отслеживания лица.

Допустимое использование (неявное)

• Расширение XR_ANDROID_face_tracking должно быть включено перед вызовом xrDestroyFaceTrackerANDROID.
• faceTracker должен быть допустимым дескриптором XrFaceTrackerANDROID

Безопасность потока

• Доступ к faceTracker и любым дочерним дескрипторам должен быть синхронизирован извне.

Коды возврата

Успех

• XR_SUCCESS

Отказ

• XR_ERROR_FUNCTION_UNSUPPORTED
• XR_ERROR_HANDLE_INVALID

Проверьте калибровку лица

Функция xrGetFaceCalibrationStateANDROID определяется как:

XrResult xrGetFaceCalibrationStateANDROID(
    XrFaceTrackerANDROID                        faceTracker,
    XrBool32*                                   faceIsCalibratedOutput);

Описания параметров

• faceTracker — это XrFaceTrackerANDROID , ранее созданный xrCreateFaceTrackerANDROID .
• faceIsCalibratedOutput указывает, откалибровано ли устройство отслеживания лиц.

Приложение может проверить состояние калибровки лица с помощью функции xrGetFaceCalibrationStateANDROID .

Когда служба отслеживания все еще находится в стадии инициализации, среда выполнения может вернуть XR_ERROR_SERVICE_NOT_READY_ANDROID из xrGetFaceCalibrationStateANDROID , чтобы указать, что приложение может повторить попытку позже.

Если система не поддерживает калибровку лица, xrGetFaceCalibrationStateANDROID вернёт XR_ERROR_FEATURE_UNSUPPORTED . В противном случае faceIsCalibratedOutput может быть установлен в XR_TRUE , чтобы отразить состояние калибровки лица.

Допустимое использование (неявное)

• Расширение XR_ANDROID_face_tracking должно быть включено перед вызовом xrGetFaceCalibrationStateANDROID.
• faceTracker должен быть допустимым дескриптором XrFaceTrackerANDROID
• faceIsCalibratedOutput должен быть указателем на значение XrBool32

Коды возврата

Успех

• XR_SUCCESS
• XR_SESSION_LOSS_PENDING

Отказ

• XR_ERROR_FUNCTION_UNSUPPORTED
• XR_ERROR_VALIDATION_FAILURE
• XR_ERROR_RUNTIME_FAILURE
• XR_ERROR_HANDLE_INVALID
• XR_ERROR_INSTANCE_LOST
• XR_ERROR_SESSION_LOST
• XR_ERROR_OUT_OF_MEMORY
• XR_ERROR_LIMIT_REACHED
• XR_ERROR_SERVICE_NOT_READY_ANDROID

Получить выражения лица

Функция xrGetFaceStateANDROID возвращает смешанные формы выражений лица в заданный момент времени.

XrResult xrGetFaceStateANDROID(
    XrFaceTrackerANDROID                        faceTracker,
    const XrFaceStateGetInfoANDROID*            getInfo,
    XrFaceStateANDROID*                         faceStateOutput);

Описания параметров

• faceTracker — это XrFaceTrackerANDROID , ранее созданный xrCreateFaceTrackerANDROID .
• getInfo — указатель на XrFaceStateGetInfoANDROID , описывающий информацию для получения выражений лица.
• faceStateOutput — указатель на XrFaceStateANDROID , принимающий возвращаемое состояние отслеживания лица и выражения лица.

Допустимое использование (неявное)

• Расширение XR_ANDROID_face_tracking должно быть включено перед вызовом xrGetFaceStateANDROID.
• faceTracker должен быть допустимым дескриптором XrFaceTrackerANDROID
• getInfo должен быть указателем на допустимую структуру XrFaceStateGetInfoANDROID
• faceStateOutput должен быть указателем на структуру XrFaceStateANDROID

Коды возврата

Успех

• XR_SUCCESS
• XR_SESSION_LOSS_PENDING

Отказ

• XR_ERROR_FUNCTION_UNSUPPORTED
• XR_ERROR_VALIDATION_FAILURE
• XR_ERROR_RUNTIME_FAILURE
• XR_ERROR_HANDLE_INVALID
• XR_ERROR_INSTANCE_LOST
• XR_ERROR_SESSION_LOST
• XR_ERROR_OUT_OF_MEMORY
• XR_ERROR_LIMIT_REACHED
• XR_ERROR_TIME_INVALID

Структура XrFaceStateGetInfoANDROID описывает информацию для получения выражений лица.

typedef struct XrFaceStateGetInfoANDROID {
    XrStructureType    type;
    void*              next;
    XrTime             time;
} XrFaceStateGetInfoANDROID;

Описания участников

• type — XrStructureType этой структуры.
• next — это NULL или указатель на следующую структуру в цепочке структур. Такие структуры не определены ни в ядре OpenXR, ни в этом расширении.
• time — это XrTime , в течение которого запрашиваются выражения лица.

Приложения должны запрашивать время, равное прогнозируемому времени отображения визуализированного кадра.

Допустимое использование (неявное)

• Перед использованием XrFaceStateGetInfoANDROID необходимо включить расширение XR_ANDROID_face_tracking
• type должен быть XR_TYPE_FACE_STATE_GET_INFO_ANDROID
• next должен быть NULL или действительным указателем на следующую структуру в цепочке структур

Структура XrFaceStateANDROID возвращает состояние отслеживания лица и выражения лица.

typedef struct XrFaceStateANDROID {
    XrStructureType               type;
    void*                         next;
    uint32_t                      parametersCapacityInput;
    uint32_t                      parametersCountOutput;
    float*                        parameters;
    XrFaceTrackingStateANDROID    faceTrackingState;
    XrTime                        sampleTime;
    XrBool32                      isValid;
    uint32_t                      regionConfidencesCapacityInput;
    uint32_t                      regionConfidencesCountOutput;
    float*                        regionConfidences;
} XrFaceStateANDROID;

Описания участников

• type — XrStructureType этой структуры.
• next — это NULL или указатель на следующую структуру в цепочке структур. Такие структуры не определены ни в ядре OpenXR, ни в этом расширении.
• parametersCapacityInput — это uint32_t описывающий емкость массива parameters , или 0 для указания запроса на извлечение требуемой емкости.
• parametersCountOutput — это uint32_t , описывающий количество parameters или требуемую емкость в случае, если parametersCapacityInput недостаточно.
• parameters — указатель на выделенный приложением массив float с плавающей точкой, который будет заполнен весами форм смешивания выражений лица.
• faceTrackingState — это XrFaceTrackingStateANDROID статуса достоверности отслеживания лиц.
• sampleTime — это время XrTime , на которое отслеживаются или экстраполируются возвращаемые выражения. Оно равно времени запроса весовых коэффициентов выражений, если экстраполяция в тот момент прошла успешно.
• isValid указывает, являются ли данные действительными, даже если они не из текущего кадра.
• regionConfidencesCapacityInput — это uint32_t описывающий емкость массива regionConfidences , или 0 для указания запроса на извлечение требуемой емкости.
• regionConfidencesCountOutput — это uint32_t описывающий количество regionConfidences или требуемую емкость в случае, если regionConfidencesCapacityInput недостаточен.
• regionConfidences — указатель на выделенный приложением массив float с плавающей точкой, который будет заполнен значениями уверенности для каждой области лица.
• Подробное описание получения требуемых parameters и размера regionConfidences см. в разделе «Параметры размера буфера».

Приложение может установить parametersCapacityInput в XR_FACE_PARAMETER_COUNT_ANDROID чтобы получить выражения лица, индексируемые XrFaceParameterIndicesANDROID .

Возвращаемые parameters представляют собой веса смешанных форм текущих выражений лица.

Обновления массива parameters будут упорядочены таким образом, чтобы приложение могло индексировать элементы, используя соответствующее перечисление выражений лица (например, XrFaceParameterIndicesANDROID ).

Допустимое использование (неявное)

• Перед использованием XrFaceStateANDROID необходимо включить расширение XR_ANDROID_face_tracking
• type должен быть XR_TYPE_FACE_STATE_ANDROID
• next должен быть NULL или действительным указателем на следующую структуру в цепочке структур
• Если parametersCapacityInput не равен 0, parameters должен быть указателем на массив значений parametersCapacityInput float
• Если regionConfidencesCapacityInput не равен 0, regionConfidences должен быть указателем на массив значений regionConfidencesCapacityInput float
• faceTrackingState должно быть допустимым значением XrFaceTrackingStateANDROID

Перечисление XrFaceTrackingStateANDROID идентифицирует различные состояния устройства отслеживания лиц.

typedef enum XrFaceTrackingStateANDROID {
    XR_FACE_TRACKING_STATE_PAUSED_ANDROID = 0,
    XR_FACE_TRACKING_STATE_STOPPED_ANDROID = 1,
    XR_FACE_TRACKING_STATE_TRACKING_ANDROID = 2
} XrFaceTrackingStateANDROID;

Перечисления имеют следующие значения:

Регионы доверия

Расширение XR_ANDROID_face_tracking также предоставляет значения достоверности для трёх областей лица: левого глаза, правого глаза и нижней части лица. Эти значения, варьирующиеся от 0 (нет достоверности) до 1 (максимальная достоверность), указывают на точность отслеживания лица для каждой области.

Вы можете использовать эти значения достоверности для постепенного отключения эффектов смешивания или применения визуальных фильтров (например, размытия) к соответствующей области лица. Для базового управления включением/выключением мы рекомендуем использовать пороговое значение 0,3 для полной деактивации эффектов смешивания в соответствующей области лица.

Нижняя часть лица охватывает всё, что находится под глазами, включая рот, подбородок, щёки и нос. Область глаз включает в себя область вокруг глаз и бровей.

В следующей таблице описываются смешанные формы, соответствующие каждой области уверенности:

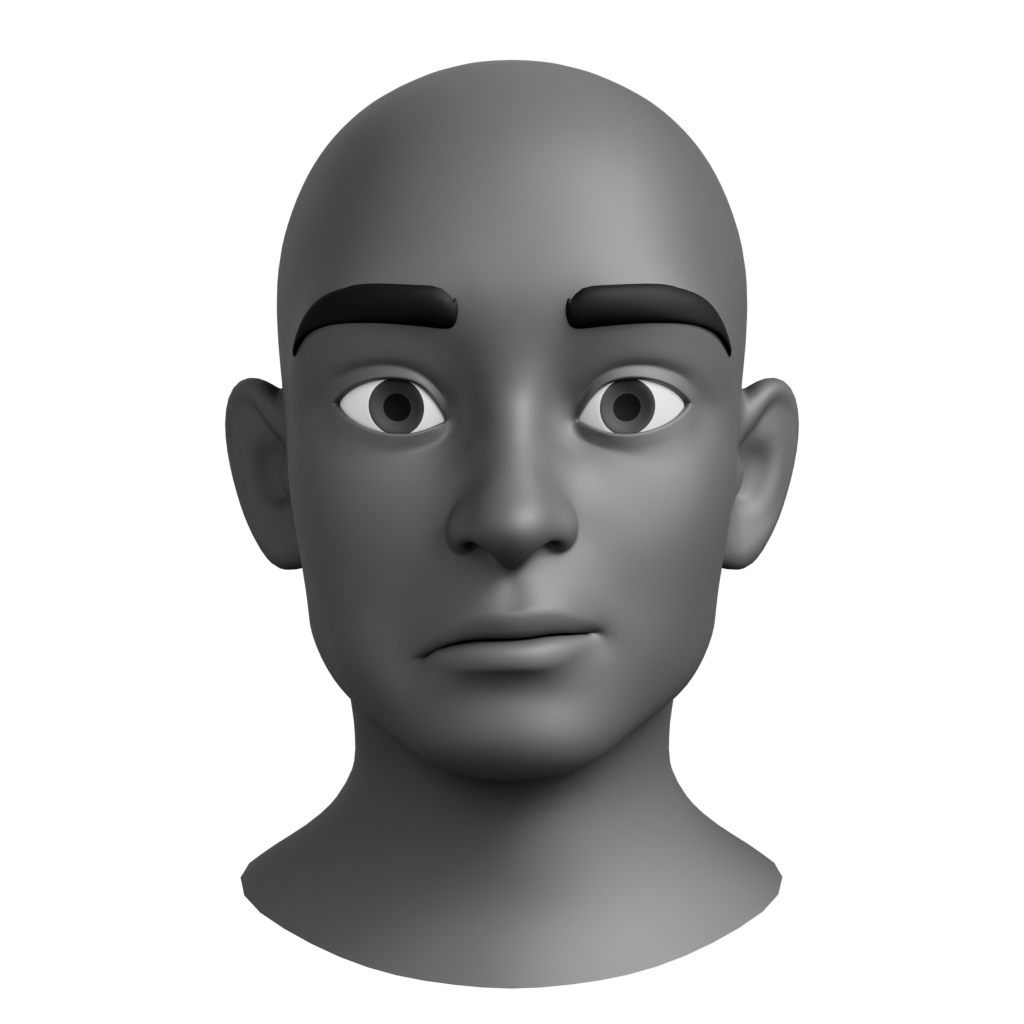

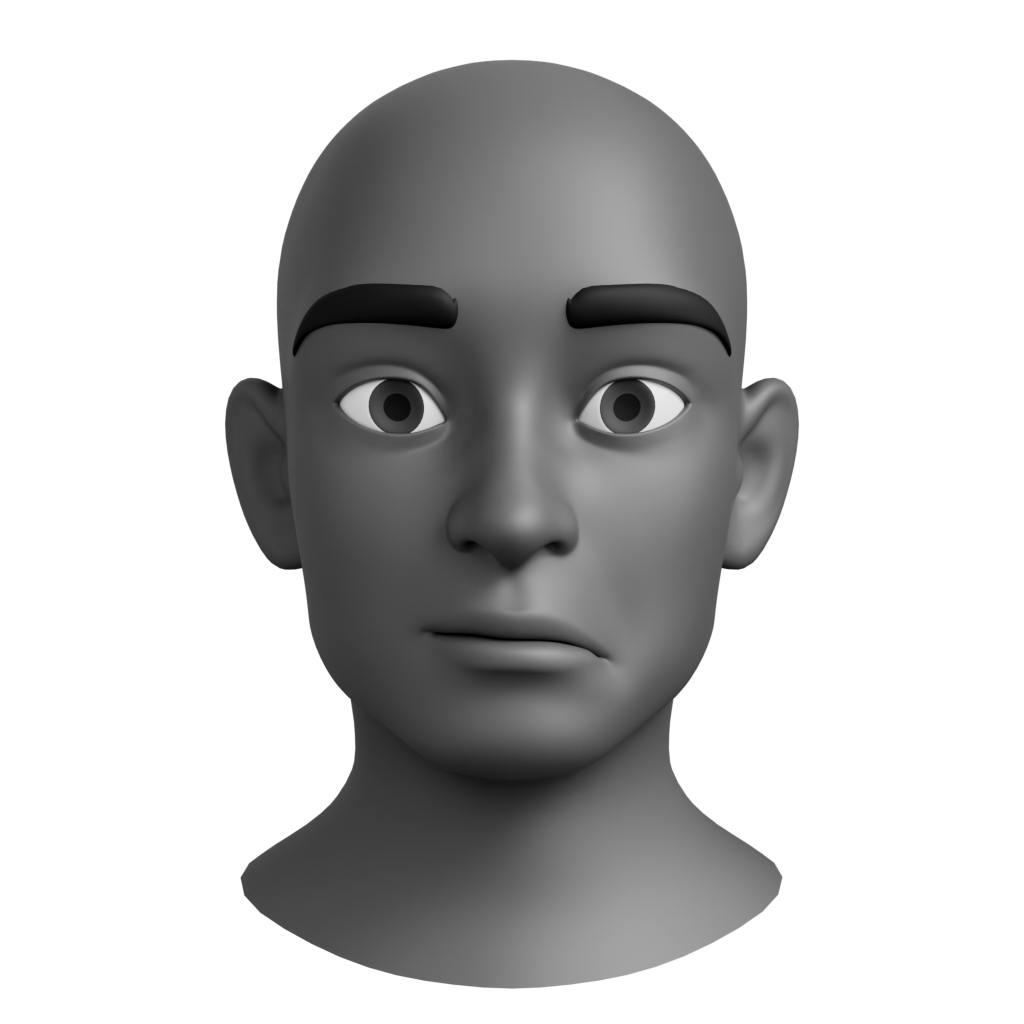

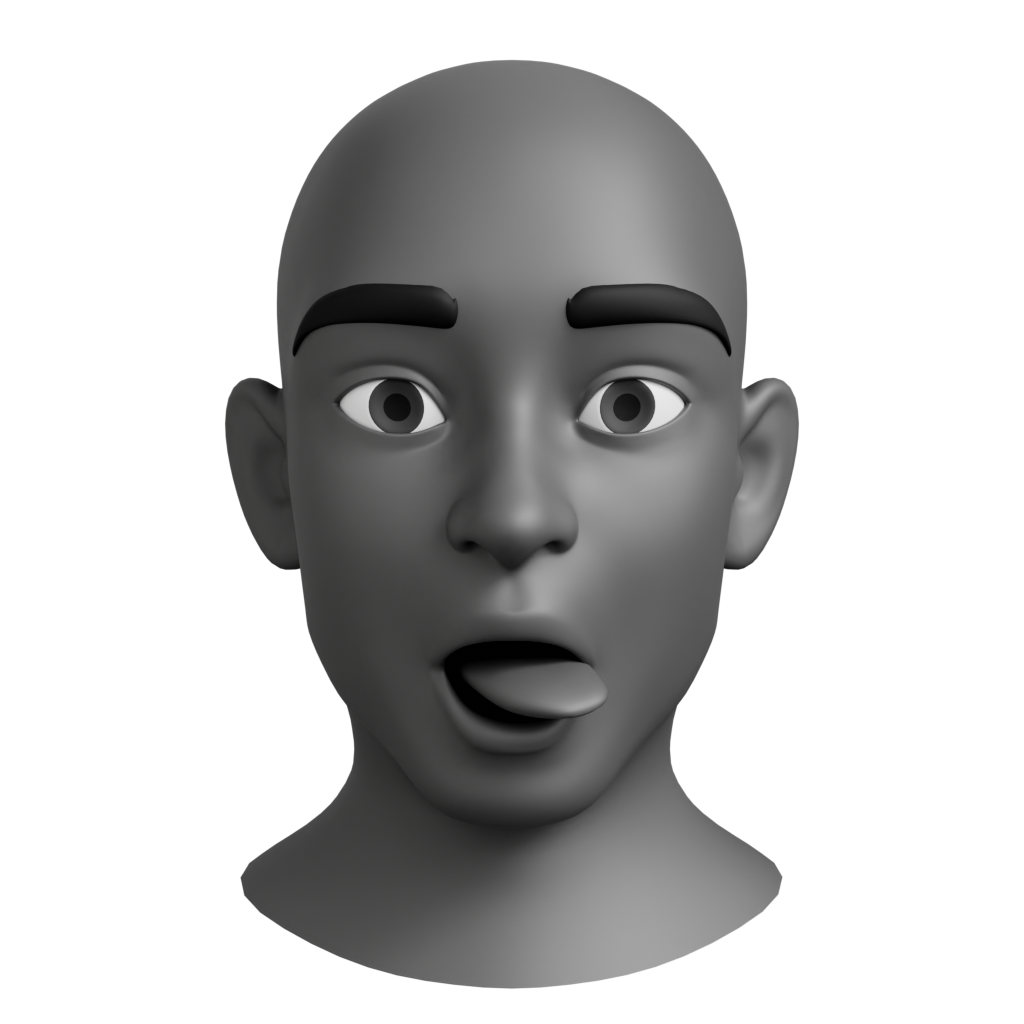

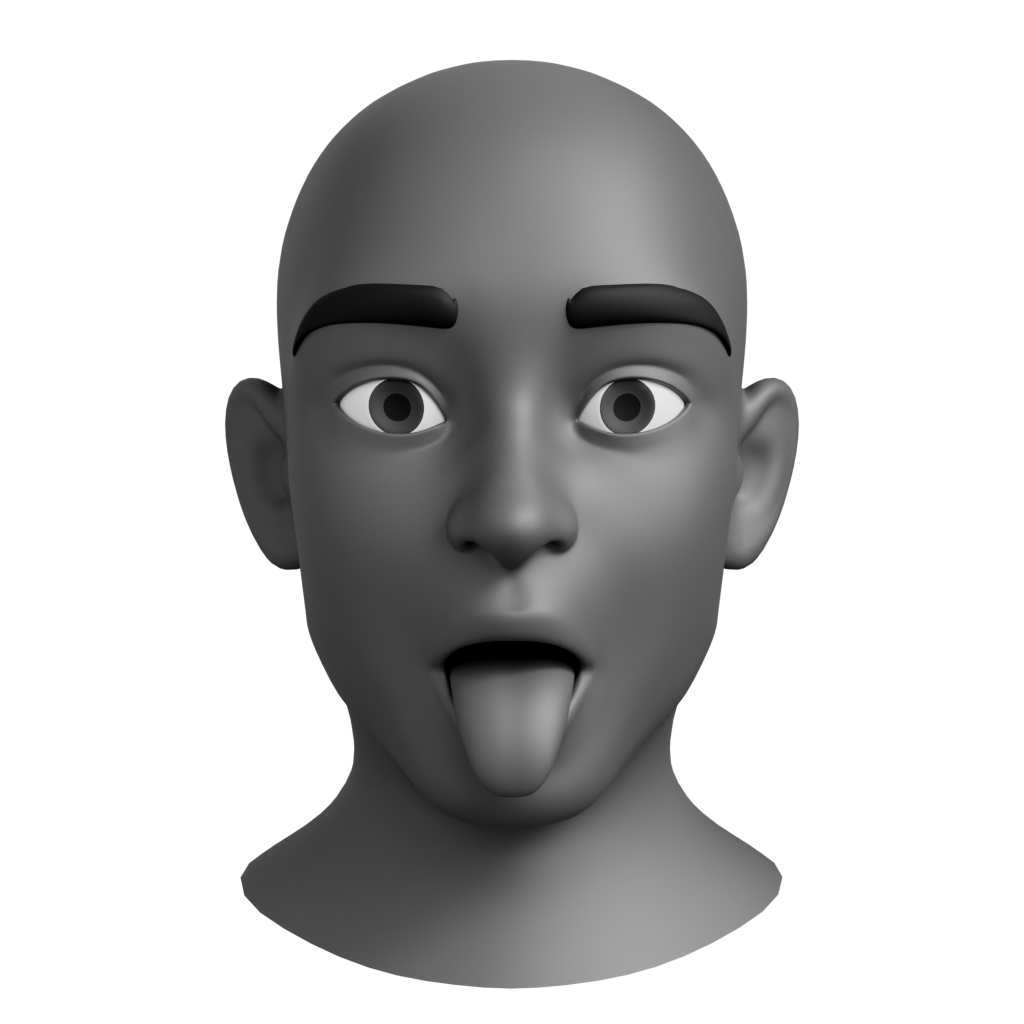

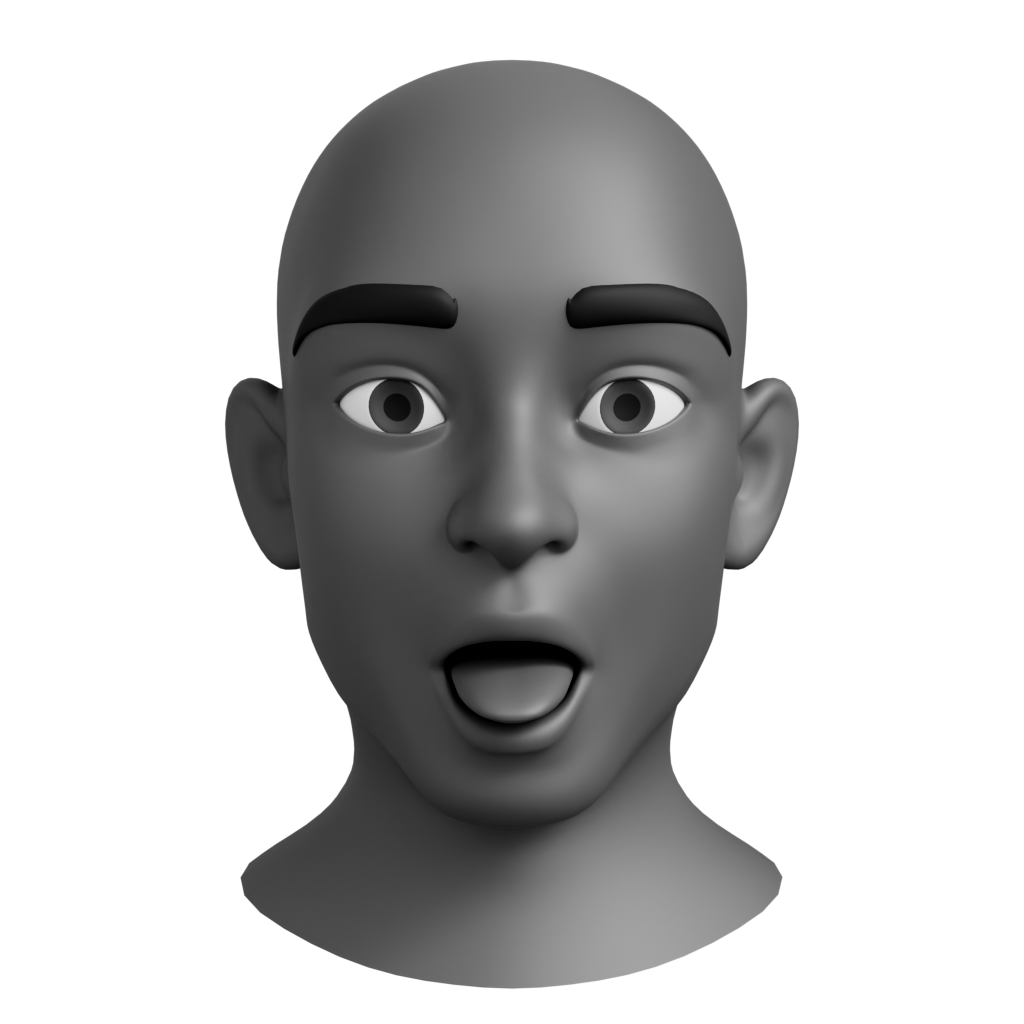

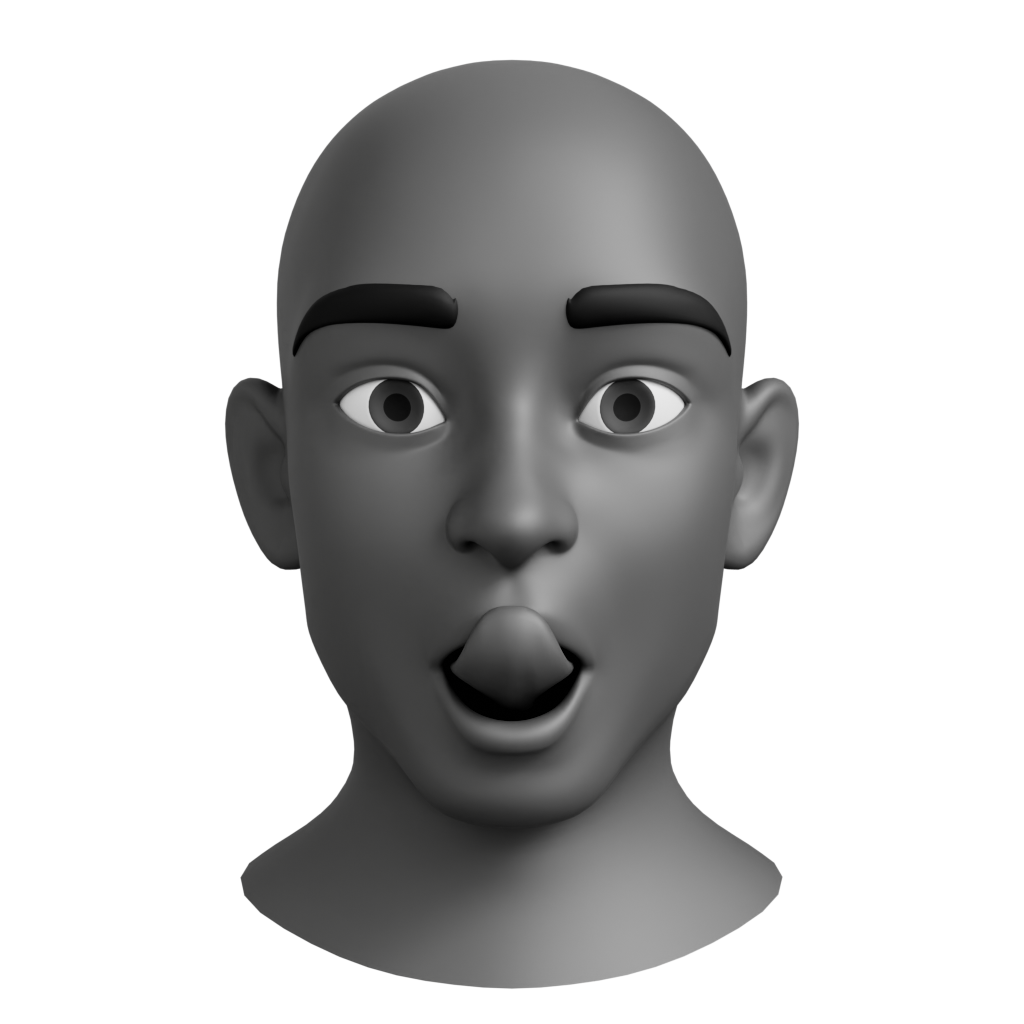

Условные обозначения форм смешивания

Это расширение определяет 68 форм смешивания через XR_FACE_PARAMETER_COUNT_ANDROID для сокращённого формата G-Nome. Каждый параметр в этом перечислении представляет собой индекс в массиве форм смешивания, значения которого имеют тип float , а среда выполнения нормализуется до 1–0.

typedef enum XrFaceParameterIndicesANDROID {
    XR_FACE_PARAMETER_INDICES_BROW_LOWERER_L_ANDROID = 0,
    XR_FACE_PARAMETER_INDICES_BROW_LOWERER_R_ANDROID = 1,
    XR_FACE_PARAMETER_INDICES_CHEEK_PUFF_L_ANDROID = 2,
    XR_FACE_PARAMETER_INDICES_CHEEK_PUFF_R_ANDROID = 3,
    XR_FACE_PARAMETER_INDICES_CHEEK_RAISER_L_ANDROID = 4,
    XR_FACE_PARAMETER_INDICES_CHEEK_RAISER_R_ANDROID = 5,
    XR_FACE_PARAMETER_INDICES_CHEEK_SUCK_L_ANDROID = 6,
    XR_FACE_PARAMETER_INDICES_CHEEK_SUCK_R_ANDROID = 7,
    XR_FACE_PARAMETER_INDICES_CHIN_RAISER_B_ANDROID = 8,
    XR_FACE_PARAMETER_INDICES_CHIN_RAISER_T_ANDROID = 9,
    XR_FACE_PARAMETER_INDICES_DIMPLER_L_ANDROID = 10,
    XR_FACE_PARAMETER_INDICES_DIMPLER_R_ANDROID = 11,
    XR_FACE_PARAMETER_INDICES_EYES_CLOSED_L_ANDROID = 12,
    XR_FACE_PARAMETER_INDICES_EYES_CLOSED_R_ANDROID = 13,
    XR_FACE_PARAMETER_INDICES_EYES_LOOK_DOWN_L_ANDROID = 14,
    XR_FACE_PARAMETER_INDICES_EYES_LOOK_DOWN_R_ANDROID = 15,
    XR_FACE_PARAMETER_INDICES_EYES_LOOK_LEFT_L_ANDROID = 16,
    XR_FACE_PARAMETER_INDICES_EYES_LOOK_LEFT_R_ANDROID = 17,
    XR_FACE_PARAMETER_INDICES_EYES_LOOK_RIGHT_L_ANDROID = 18,
    XR_FACE_PARAMETER_INDICES_EYES_LOOK_RIGHT_R_ANDROID = 19,
    XR_FACE_PARAMETER_INDICES_EYES_LOOK_UP_L_ANDROID = 20,
    XR_FACE_PARAMETER_INDICES_EYES_LOOK_UP_R_ANDROID = 21,
    XR_FACE_PARAMETER_INDICES_INNER_BROW_RAISER_L_ANDROID = 22,
    XR_FACE_PARAMETER_INDICES_INNER_BROW_RAISER_R_ANDROID = 23,
    XR_FACE_PARAMETER_INDICES_JAW_DROP_ANDROID = 24,
    XR_FACE_PARAMETER_INDICES_JAW_SIDEWAYS_LEFT_ANDROID = 25,
    XR_FACE_PARAMETER_INDICES_JAW_SIDEWAYS_RIGHT_ANDROID = 26,
    XR_FACE_PARAMETER_INDICES_JAW_THRUST_ANDROID = 27,
    XR_FACE_PARAMETER_INDICES_LID_TIGHTENER_L_ANDROID = 28,
    XR_FACE_PARAMETER_INDICES_LID_TIGHTENER_R_ANDROID = 29,
    XR_FACE_PARAMETER_INDICES_LIP_CORNER_DEPRESSOR_L_ANDROID = 30,
    XR_FACE_PARAMETER_INDICES_LIP_CORNER_DEPRESSOR_R_ANDROID = 31,
    XR_FACE_PARAMETER_INDICES_LIP_CORNER_PULLER_L_ANDROID = 32,
    XR_FACE_PARAMETER_INDICES_LIP_CORNER_PULLER_R_ANDROID = 33,
    XR_FACE_PARAMETER_INDICES_LIP_FUNNELER_LB_ANDROID = 34,
    XR_FACE_PARAMETER_INDICES_LIP_FUNNELER_LT_ANDROID = 35,
    XR_FACE_PARAMETER_INDICES_LIP_FUNNELER_RB_ANDROID = 36,
    XR_FACE_PARAMETER_INDICES_LIP_FUNNELER_RT_ANDROID = 37,
    XR_FACE_PARAMETER_INDICES_LIP_PRESSOR_L_ANDROID = 38,
    XR_FACE_PARAMETER_INDICES_LIP_PRESSOR_R_ANDROID = 39,
    XR_FACE_PARAMETER_INDICES_LIP_PUCKER_L_ANDROID = 40,
    XR_FACE_PARAMETER_INDICES_LIP_PUCKER_R_ANDROID = 41,
    XR_FACE_PARAMETER_INDICES_LIP_STRETCHER_L_ANDROID = 42,
    XR_FACE_PARAMETER_INDICES_LIP_STRETCHER_R_ANDROID = 43,
    XR_FACE_PARAMETER_INDICES_LIP_SUCK_LB_ANDROID = 44,
    XR_FACE_PARAMETER_INDICES_LIP_SUCK_LT_ANDROID = 45,
    XR_FACE_PARAMETER_INDICES_LIP_SUCK_RB_ANDROID = 46,
    XR_FACE_PARAMETER_INDICES_LIP_SUCK_RT_ANDROID = 47,
    XR_FACE_PARAMETER_INDICES_LIP_TIGHTENER_L_ANDROID = 48,
    XR_FACE_PARAMETER_INDICES_LIP_TIGHTENER_R_ANDROID = 49,
    XR_FACE_PARAMETER_INDICES_LIPS_TOWARD_ANDROID = 50,
    XR_FACE_PARAMETER_INDICES_LOWER_LIP_DEPRESSOR_L_ANDROID = 51,
    XR_FACE_PARAMETER_INDICES_LOWER_LIP_DEPRESSOR_R_ANDROID = 52,
    XR_FACE_PARAMETER_INDICES_MOUTH_LEFT_ANDROID = 53,
    XR_FACE_PARAMETER_INDICES_MOUTH_RIGHT_ANDROID = 54,
    XR_FACE_PARAMETER_INDICES_NOSE_WRINKLER_L_ANDROID = 55,
    XR_FACE_PARAMETER_INDICES_NOSE_WRINKLER_R_ANDROID = 56,
    XR_FACE_PARAMETER_INDICES_OUTER_BROW_RAISER_L_ANDROID = 57,
    XR_FACE_PARAMETER_INDICES_OUTER_BROW_RAISER_R_ANDROID = 58,
    XR_FACE_PARAMETER_INDICES_UPPER_LID_RAISER_L_ANDROID = 59,
    XR_FACE_PARAMETER_INDICES_UPPER_LID_RAISER_R_ANDROID = 60,
    XR_FACE_PARAMETER_INDICES_UPPER_LIP_RAISER_L_ANDROID = 61,
    XR_FACE_PARAMETER_INDICES_UPPER_LIP_RAISER_R_ANDROID = 62,
    XR_FACE_PARAMETER_INDICES_TONGUE_OUT_ANDROID = 63,
    XR_FACE_PARAMETER_INDICES_TONGUE_LEFT_ANDROID = 64,
    XR_FACE_PARAMETER_INDICES_TONGUE_RIGHT_ANDROID = 65,
    XR_FACE_PARAMETER_INDICES_TONGUE_UP_ANDROID = 66,
    XR_FACE_PARAMETER_INDICES_TONGUE_DOWN_ANDROID = 67
} XrFaceParameterIndicesANDROID;

Индекс	Имя	Справочное изображение
0	BROW_LOWERER_L
1	BROW_LOWERER_R
2	CHEEK_PUFF_L
3	CHEEK_PUFF_R
4	CHEEK_RAISER_L
5	CHEEK_RAISER_R
6	CHEEK_SUCK_L
7	CHEEK_SUCK_R
8	CHIN_RAISER_B
9	CHIN_RAISER_T
10	DIMPLER_L
11	DIMPLER_R
12	ГЛАЗА_ЗАКРЫТЫ_Л
13	ГЛАЗА_ЗАКРЫТЫ_Р
14	ГЛАЗА_ВЗГЛЯД_ВНИЗ_Л
15	EYES_LOOK_DOWN_R
16	EYES_LOOK_LEFT_L
17	EYES_LOOK_LEFT_R
18	EYES_LOOK_RIGHT_L
19	EYES_LOOK_RIGHT_R
20	EYES_LOOK_UP_L
21	EYES_LOOK_UP_R
22	INNER_BROW_RAISER_L
23	INNER_BROW_RAISER_R
24	JAW_DROP
25	JAW_SIDEWAYS_LEFT
26	JAW_SIDEWAYS_RIGHT
27	JAW_THRUST
28	LID_TIGHTENER_L
29	LID_TIGHTENER_R
30	LIP_CORNER_DEPRESSOR_L
31	LIP_CORNER_DEPRESSOR_R
32	LIP_CORNER_PULLER_L
33	LIP_CORNER_PULLER_R
34	LIP_FUNNELER_LB
35	LIP_FUNNELER_LT
36	LIP_FUNNELER_RB
37	LIP_FUNNELER_RT
38	LIP_PRESSOR_L
39	LIP_PRESSOR_R
40	LIP_PUCKER_L
41	LIP_PUCKER_R
42	LIP_STRETCHER_L
43	LIP_STRETCHER_R
44	LIP_SUCK_LB
45	LIP_SUCK_LT
46	LIP_SUCK_RB
47	LIP_SUCK_RT
48	LIP_TIGHTENER_L
49	LIP_TIGHTENER_R
50	LIPS_TOWARD
51	НИЖНЯЯ_ГУБА_ДЕПРЕССОР_Л
52	НИЖНЯЯ_ГУБА_ДЕПРЕССОР_Р
53	MOUTH_LEFT
54	MOUTH_RIGHT
55	NOSE_WRINKLER_L
56	NOSE_WRINKLER_R
57	OUTER_BROW_RAISER_L
58	OUTER_BROW_RAISER_R
59	UPPER_LID_RAISER_L
60	UPPER_LID_RAISER_R
61	UPPER_LIP_RAISER_L
62	UPPER_LIP_RAISER_R
63	ВЫСУНУТЬ ЯЗЫК
64	ЯЗЫК_ЛЕВЫЙ
65	TONGUE_RIGHT
66	ЯЗЫК_ВВЕРХ
67	ЯЗЫК_ВНИЗ

Пример кода для отслеживания лица

В следующем примере кода показано, как получить все веса для форм смешивания выражений лица.

XrInstance instance; // previously initialized
XrSystemId systemId; // previously initialized
XrSession session; // previously initialized, e.g. created at app startup.

// The function pointers are previously initialized using xrGetInstanceProcAddr.
PFN_xrCreateFaceTrackerANDROID xrCreateFaceTrackerANDROID; // previously initialized
PFN_xrDestroyFaceTrackerANDROID xrDestroyFaceTrackerANDROID; // previously initialized
PFN_xrGetFaceStateANDROID xrGetFaceStateANDROID; // previously initialized
PFN_xrGetFaceCalibrationStateANDROID xrGetFaceCalibrationStateANDROID; // previously initialized

// Inspect system capability
XrSystemProperties properties{XR_TYPE_SYSTEM_PROPERTIES};
XrSystemFaceTrackingPropertiesANDROID faceTrackingProperties{XR_TYPE_SYSTEM_FACE_TRACKING_PROPERTIES_ANDROID};
properties.next = &faceTrackingProperties;
CHK_XR(xrGetSystemProperties(instance, systemId, &properties));
if (!faceTrackingProperties.supportsFaceTracking) {
  // face tracking is not supported.
  return;
}

XrFaceTrackerANDROID faceTracker;
XrFaceTrackerCreateInfoANDROID
        createInfo{.type = XR_TYPE_FACE_TRACKER_CREATE_INFO_ANDROID,
                    .next = nullptr};
CHK_XR(xrCreateFaceTrackerANDROID(session, &createInfo, &faceTracker));

// If the system supports face calibration:
XrBool32 isCalibrated;
CHK_XR(xrGetFaceCalibrationStateANDROID(faceTracker, &isCalibrated));
if (!isCalibrated) {
    // Redirect the user to system calibration setting.
}

XrFaceStateANDROID faceState;
float faceExpressionParameters[XR_FACE_PARAMETER_COUNT_ANDROID];
faceState.type = XR_TYPE_FACE_STATE_ANDROID;
faceState.next = nullptr;
faceState.parametersCapacityInput = XR_FACE_PARAMETER_COUNT_ANDROID;
faceState.parameters = faceExpressionParameters;
float regionConfidences[XR_FACE_REGION_CONFIDENCE_COUNT_ANDROID];
faceState.regionConfidencesCapacityInput = XR_FACE_REGION_CONFIDENCE_COUNT_ANDROID;
faceState.regionConfidences = regionConfidences;

while (1) {
    // ...
    // For every frame in the frame loop
    // ...
    XrFrameState frameState; // previously returned from xrWaitFrame

    XrFaceStateGetInfoANDROID faceGetInfo{
            .type = XR_TYPE_FACE_STATE_GET_INFO_ANDROID,
            .next = nullptr,
            .time = frameState.predictedDisplayTime,
    };

    CHK_XR(xrGetFaceStateANDROID(faceTracker, &faceGetInfo, &faceState));
    if (faceState.isValid) {
        for (uint32_t i = 0; i < XR_FACE_PARAMETER_COUNT_ANDROID; ++i) {
            // parameters[i] contains a weight of specific blend shape
        }
        for (uint32_t i = 0; i < XR_FACE_REGION_CONFIDENCE_COUNT_ANDROID; ++i) {
            // regionConfidences[i] contains a confidence value of a specific region
        }
    }
}

// after usage
CHK_XR(xrDestroyFaceTrackerANDROID(faceTracker));

Новые типы объектов

• XrFaceTrackerANDROID

Новые константы перечисления

• XR_FACE_PARAMETER_COUNT_ANDROID

Перечисление XrObjectType расширено:

• XR_OBJECT_TYPE_FACE_TRACKER_ANDROID

Перечисление XrStructureType расширено:

• XR_TYPE_FACE_TRACKER_CREATE_INFO_ANDROID
• XR_TYPE_FACE_STATE_GET_INFO_ANDROID
• XR_TYPE_FACE_STATE_ANDROID
• XR_TYPE_SYSTEM_FACE_TRACKING_PROPERTIES_ANDROID

Новые перечисления

• XrFaceParameterIndexesANDROID
• XrFaceTrackingStateANDROID

Новые структуры

• XrFaceTrackerCreateInfoANDROID
• XrFaceStateGetInfoANDROID
• XrFaceStateANDROID
• XrSystemFaceTrackingPropertiesANDROID

Новые функции

• xrCreateFaceTrackerANDROID
• xrDestroyFaceTrackerANDROID
• xrGetFaceStateANDROID
• xrGetFaceCalibrationStateANDROID

Проблемы

История версий

• Редакция 1, 5 сентября 2024 г. (Левана Чен)
  • Первоначальное описание расширения
• Редакция 2, 01.04.2025 (Кенни Веркемер)
  • Добавлены области уверенности в лице
• Редакция 3, 04 июня 2025 г. (Левана Чен)
  • Добавлен новый код ошибки.

OpenXR™ и логотип OpenXR являются товарными знаками компании Khronos Group Inc. и зарегистрированы в качестве товарных знаков в Китае, Европейском Союзе, Японии и Великобритании.
