1. 事前準備

課程內容

可透過 XR 板型規格打造的獨特使用者體驗。
介紹基礎知識，瞭解如何使用 Jetpack Compose XR 程式庫提供的可組合函式調整應用程式，以便在 Android XR 頭戴式裝置上執行時發揮最大功效。
如何使用 Compose XR 程式庫提供的 UI 元素。
進一步瞭解如何建構 Android XR 應用程式的資源。

未提供的內容

不使用 Compose 來建構 Android XR 應用程式的指南。請參閱「為以 Android View 為基礎的應用程式開發 UI」一文。
建構適用於 Android XR 的 Unity 或 OpenXR 應用程式相關指南。請參閱「使用 Unity 為 Android XR 開發」和「使用 OpenXR 進行開發」這兩篇文章。

軟硬體需求

Android Studio 預先發布版
能夠執行 Android XR 模擬器的電腦
具備 Kotlin 和 Jetpack Compose 相關經驗，例如，完成「Android 基本概念：使用 Compose」課程
具備建立 Android 虛擬裝置並在其中執行應用程式的經驗

建構項目

在本程式碼實驗室中，您將強化一個基本的單畫面應用程式，透過 Android XR 提供沈浸式使用者體驗。

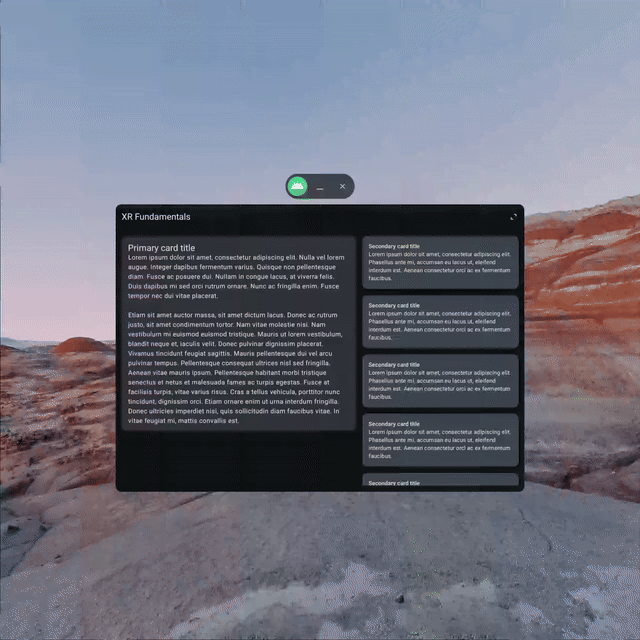

起點	最終結果

2. 做好準備

取得程式碼

您可以在 xr-codelabs GitHub 存放區的 xr-fundamentals 目錄中找到本程式碼研究室的程式碼。請執行以下指令，複製這個存放區：

git clone https://github.com/android/xr-codelabs.git

或者，您也可以將存放區下載為 ZIP 檔案：

開啟專案

啟動 Android Studio 後，匯入專案並只選取 xr-fundamentals/start 目錄。xr-fundamentals/part1 目錄內含解決方案程式碼；如果遇到困難，或只是想查看完整專案，都可以隨時參考。

熟悉程式碼

在 Android Studio 中開啟專案後，請花點時間瀏覽範例程式碼。

3. 瞭解 XR 概念：模式與空間面板

在本程式碼研究室中，您將瞭解模式和空間面板這兩個 Android XR 概念，並學習如何在 Android XR 裝置上執行的應用程式中套用這些概念。

模式

在 Android XR 裝置上，應用程式會在首頁空間模式或完整空間模式下執行。

首頁空間模式

在首頁空間模式中，多個應用程式可同時執行，因此使用者可以跨應用程式多工處理。Android 應用程式可在首頁空間模式執行，不需修改程式碼。

完整空間模式

在完整空間模式中，一次執行一個應用程式，沒有空間限制。所有其他應用程式都會隱藏起來。應用程式必須執行額外工作，才能進入完整空間模式，並使用此模式提供的額外功能。

如要進一步瞭解這些模式，請參閱「首頁空間和完整空間模式」相關說明。

空間面板

空間面板是容器元素，也是 Android XR 應用程式的基礎構成元素。

在首頁空間模式下執行時，應用程式會保存在單一面板中，提供類似於大螢幕 Android 裝置上的電腦分割視窗體驗。

在完整空間模式下執行時，您可以將應用程式的內容打散到一或多個面板中，提供更身歷其境的體驗。

如要進一步瞭解面板，請參閱「空間面板」相關說明。

4. 在 Android XR 模擬器中執行應用程式

開始強化這個 Android XR 應用程式之前，可以先在 Android XR 模擬器中執行應用程式，看看在首頁空間模式下執行的情形。

安裝 Android XR 系統映像檔

首先，在 Android Studio 中開啟 SDK Manager，然後選取「SDK Platforms」分頁標籤 (如果尚未選取)。在 SDK Manager 視窗的右下角，確認已勾選「Show package details」方塊。
在 Android 14 部分下方，安裝「Android XR ARM 64 v8a」或「Android XR Intel x86_64」模擬器映像檔。映像檔只能在與本身架構 (x86/ARM) 相同的機器上執行。

建立 Android XR 虛擬裝置

開啟裝置管理工具後，選取視窗左側「Category」欄下方的「XR」。接著，從清單中選取「XR Device」硬體設定檔，點選「Next」。

在下一頁中，選取先前安裝的系統映像檔。按一下「Next」，選取所需進階選項，最後點選「Finish」建立 AVD。
在剛剛建立的 AVD 上執行應用程式。

5. 設定依附元件

開始在應用程式中新增 XR 專屬功能前，您需要為 XR 程式庫新增 Jetpack Compose 的依附元件 androidx.xr.compose:compose，其中包含為應用程式打造 Android XR 最佳化體驗所需的所有可組合函式。

libs.version.toml

[versions]
...
xrCompose = "1.0.0-alpha01"

[libraries]
...
androidx-xr-compose = { group = "androidx.xr.compose", name = "compose", version.ref = "xrCompose" }

build.gradle.kts (Module :app)

dependencies {
    ...
    implementation(libs.androidx.xr.compose)
    ...
}

更新這些檔案後，請務必執行 Gradle 同步處理，確保依附元件已下載至專案。

6. 進入完整空間模式

應用程式必須在完整空間模式下執行，才能使用面板等 XR 功能。應用程式可透過以下兩種方式進入完整空間模式：

透過程式輔助，例如回應應用程式中的使用者互動
在應用程式資訊清單中加入指令，啟動後立即進入

透過程式輔助進入完整空間模式

如要透過程式輔助進入完整空間模式，您可以在 UI 中提供功能提示，讓使用者控制要在哪個模式中使用應用程式。此外，您也可以根據應用程式使用情境，在適當時機進入完整空間模式。例如，開始觀看影片內容時進入完整空間模式，播放完成時退出。

為簡單起見，只要在頂端應用程式列中新增一個按鈕來切換模式，就能達成這個目標。

在 com.example.android.xrfundamentals.ui.component 套件中建立新檔案 ToggleSpaceModeButton.kt，並新增下列可組合函式：

ToggleSpaceModeButton.kt

package com.example.android.xrfundamentals.ui.component

import androidx.annotation.DrawableRes
import androidx.compose.material3.Icon
import androidx.compose.material3.IconButton
import androidx.compose.runtime.Composable
import androidx.compose.ui.Modifier
import androidx.compose.ui.res.painterResource
import androidx.compose.ui.tooling.preview.Preview
import androidx.xr.compose.platform.LocalSpatialCapabilities
import androidx.xr.compose.platform.LocalSpatialConfiguration
import com.example.android.xrfundamentals.R
import com.example.android.xrfundamentals.ui.theme.XRFundamentalsTheme

@Composable
fun ToggleSpaceModeButton(modifier: Modifier = Modifier) {
    val spatialConfiguration = LocalSpatialConfiguration.current

    if (LocalSpatialCapabilities.current.isSpatialUiEnabled) {
        ToggleSpaceModeButton(
            modifier = modifier,
            contentDescription = "Request Home Space mode",
            iconResource = R.drawable.ic_home_space_mode,
            onClick = { spatialConfiguration.requestHomeSpaceMode() }
        )
    } else {
        ToggleSpaceModeButton(
            modifier = modifier,
            contentDescription = "Request Full Space mode",
            iconResource = R.drawable.ic_full_space_mode,
            onClick = { spatialConfiguration.requestFullSpaceMode() }
        )
    }
}

@Composable
fun ToggleSpaceModeButton(
    contentDescription: String,
    @DrawableRes iconResource: Int,
    onClick: () -> Unit,
    modifier: Modifier = Modifier
) {
    IconButton(
        modifier = modifier,
        onClick = onClick
    ) {
        Icon(
            painterResource(iconResource),
            contentDescription
        )
    }
}

新增按鈕，做為應用程式在 XR 裝置上執行時，TopAppBar 中的一項動作。

XRFundamentalsTopAppBar.kt

import androidx.xr.compose.platform.LocalHasXrSpatialFeature

...

TopAppBar(
    ...,
    actions = {
        // Only show the mode toggle if the device supports spatial UI
        if (LocalHasXrSpatialFeature.current) {
            ToggleSpaceModeButton()
        }
    }
)

現在請執行應用程式。


應用程式啟動時，會在首頁空間模式下執行。輕觸面板右上方的按鈕，即可切換至完整空間模式。	應用程式在完整空間模式下執行。請注意，用於最小化/關閉應用程式的系統 UI 已消失。輕觸面板右上方的按鈕，即可切換回首頁空間模式。

這些程式碼片段包含幾個需要注意的新 API：

LocalSpatialConfiguration 是 CompositionLocal，可存取應用程式的目前空間設定。在要求變更模式的方法以外，這還包括容納應用程式的磁碟區大小等其他資訊。
LocalSpatialCapabilities 也是 CompositionLocal，可用來判斷應用程式目前可用哪些空間功能。除了首頁或完整空間模式以外，這還包括空間音訊和 3D 內容支援等功能。
LocalHasXrSpatialFeature 這個 CompositionLocal 可用來判斷執行應用程式的裝置是否支援空間 UI 功能。實際上，LocalHasXrSpatialFeature 會檢查裝置是否提供 android.software.xr.immersive 系統功能。

啟動時進入完整空間模式

如要指示 OS 在完整空間模式下啟動活動，您可以在對應的 <activity> 元素中，加入內含下列屬性的 <property> 元素。只有在使用者不可能想要同時使用您的應用程式和其他應用程式時，才建議採用這種做法。

AndroidManifest.xml

<activity
    android:name=".MainActivity"
    ... >
    <property
        android:name="android.window.PROPERTY_XR_ACTIVITY_START_MODE"
        android:value="XR_ACTIVITY_START_MODE_FULL_SPACE_MANAGED" />
</activity>

現在啟動應用程式時，會立即帶使用者進入完整空間模式。

繼續進行之前，請從資訊清單移除前述 <property> 元素，讓應用程式使用「在首頁空間模式下開啟」的預設行為。

7. 將 UI 分割到多個面板中

現在應用程式可以順利進入/退出完整空間模式，讓我們善加利用這項功能。其中一個絕佳做法是，將應用程式的內容分割到散布在空間的多個面板中，然後 (選擇性) 讓使用者根據需求移動這些面板及調整大小。

將應用程式嵌入子空間

首先，在 XRFundamentalsApp 可組合函式中，將 Subspace 可組合函式加到 Scaffold 可組合函式之後。子空間是應用程式內 3D 空間的分區，可在其中建構 3D 版面配置 (例如新增空間面板)、放置 3D 模型，以及為其他 2D 內容加上深度。

在非 XR 裝置上執行時，Subspace 可組合函式的內容一律不會進入 Composition。在 XR 裝置上，只有應用程式在完整空間模式下執行時，這些內容才會進入 Composition。

XRFundamentalsApp.kt

import androidx.xr.compose.spatial.Subspace

...

HelloAndroidXRTheme {
    Scaffold(...)
    Subspace {
    }
}

現在執行應用程式：

應用程式會顯示加入的 Subspace 可組合函式，用來取代 2D 內容。這表示當您點選按鈕進入完整空間模式時，再也不會出現任何內容。為修正此問題，您將在接下來的幾個步驟中新增兩個空間面板，一個容納主要內容，另一個容納次要內容。

為主要內容新增面板

在 Subspace 可組合函式內加入 SpatialPanel，即可在完整空間模式下顯示主要內容。

由於這是應用程式的主要面板，您可在其中加入 Scaffold，以便持續顯示頂端應用程式列內的控制項。我們將在下一個程式碼研究室中介紹軌道器，可用來空間化應用程式列通常包含的控制項，例如導覽及情境專屬動作。

XRFundamentalsApp.kt

import androidx.xr.compose.subspace.SpatialPanel

...

Subspace {
    SpatialPanel() {
        Scaffold(
            topBar = { XRFundamentalsTopAppBar() }
        ) { innerPadding ->
            Box(Modifier.padding(innerPadding)) {
                PrimaryCard(
                    modifier = Modifier
                        .padding(16.dp)
                        .verticalScroll(rememberScrollState())
                )
            }
        }
    }
}

再次執行應用程式，就會在完整空間模式下看到含主要內容的 SpatialPanel，但尺寸非常小。

修飾主要面板

如要提高主要面板的可用性，您可以提供 SubspaceModifier 來加大面板。子空間修飾符與修飾符相似，用於修飾面板等空間元件。

XRFundamentalsApp.kt

import androidx.xr.compose.subspace.layout.SubspaceModifier
import androidx.xr.compose.subspace.layout.height
import androidx.xr.compose.subspace.layout.width
import androidx.compose.ui.unit.dp

...

SpatialPanel(
    modifier = SubspaceModifier
        .width(1024.dp)
        .height(800.dp)
){
    ...
}

再次執行應用程式，主要面板應該會加大許多。

為次要內容新增面板

現在應用程式已經能在完整空間模式下執行，並使用面板來顯示主要內容，該將次要內容移到其專屬面板了。請注意，必須在空間面板內使用 Surface，否則次要資訊卡就沒有背景，因為空間面板本身是透明的 (Scaffold 可組合函式已在先前步驟中處理此項目)。

XRFundamentalsApp.kt

Subspace {
    SpatialPanel() { ... }
    SpatialPanel(
        modifier = SubspaceModifier
            .width(340.dp)
            .height(800.dp)
    ) {
        Surface {
            SecondaryCardList(
                modifier = Modifier
                    .padding(16.dp)
                    .verticalScroll(rememberScrollState())
            )
        }
    }
}

現在請再次執行應用程式。乍看之下，第二個面板似乎沒有出現，但實際上有，只是隱藏在主要面板後面。

在列中安排面板的版面配置

如同 2D 內容的處理方式，使用列和欄來排列可組合函式，讓這些元件並排且不會互相重疊，是非常實用的做法。處理面板等空間元件時，可以使用 SpatialRow 和 SpatialColumn 可組合函式來安排版面配置。

XRFundamentalsApp.kt

import androidx.xr.compose.subspace.SpatialRow

...

Subspace {
    SpatialRow(
        curveRadius = 825.dp
    ) {
        SpatialPanel(...) { ... }
        SpatialPanel(...) { ... }
    }
}

請再次執行應用程式，您應該會看到這兩個面板已安排在一列中，依序顯示。此外，由於有提供 curveRadius 給 SpatialRow，面板會在使用者左右呈弧形排列，而非放在同一個平面，可打造更身歷其境的體驗。

製作可調整大小的面板

如要讓使用者控制應用程式的外觀，可以使用 resizable 子空間修飾符，製作可調整大小的面板。

根據預設，可調整大小的面板可縮小到零或無限延展，因此建議您花點時間，根據面板要容納的內容，設定適當的 minimumSize 和 maximumSize 參數。

如要進一步瞭解 resizable 修飾符支援的所有參數，請參閱參考說明文件。

XRFundamentalsApp.kt

import androidx.xr.compose.subspace.layout.resizable

...

SpatialPanel(
    modifier = SubspaceModifier
        ...
        .resizable(true)
)

製作可移動的面板

同樣地，您也可以使用 movable 子空間修飾符，製作可移動的面板。

XRFundamentalsApp.kt

import androidx.xr.compose.subspace.layout.movable

...

SpatialPanel(
    modifier = SubspaceModifier
        ...
        .movable(true)
)

如要進一步瞭解 movable 修飾符支援的所有參數，請參閱參考說明文件。

8. 恭喜

如要繼續瞭解如何充分發揮 XR 的效益，請參閱下列資源和練習。此外，也建議您申請參加 XR 新手上路課程！

其他資訊

「設計 XR」涵蓋建構 Android XR 應用程式時可用的設計原則和最佳做法。
「使用 Jetpack XR SDK 進行開發」內含 API 和工具相關技術指引，可用來打造 Android XR 體驗。
「Android XR 應用程式品質指南」頁面說明須符合哪些條件，才能建立優質使用者體驗。
深入研究 Hello Android XR 範例。

挑戰

使用 resizable 和 movable 子空間修飾符適用的其他參數。
新增其他面板。
使用空間對話方塊等其他空間元件。

參考文件

適用於 XR 的 Jetpack Compose 版本資訊
