باستخدام الإصدار 3.1 من GnssLogger، يمكن للمستخدمين عرض بيانات GNSS الأوّلية وتحليلها في شاشة
القياسات.
في ما يلي شاشة القياسات، متبوعة ببعض النصائح
والحيل للاستفادة إلى أقصى حد من هذه البيانات:
الشكل 1. شاشة "القياسات"
في البطاقة العلوية:
في أعلى يمين الشاشة، تظهر بيانات ساعة نظام تحديد المواقع العالمي (GNSS) (المقابلة للرمز GnssClock).
يعرض أعلى يسار الشاشة عدد حالات انقطاع في أجهزة نظام تحديد المواقع العالمي (GNSS) (من
GnssClock.getHardwareClockDiscontinuityCount)، ما يساعد في تحديد ما إذا كان
يتم تفعيل ميزة "التشغيل/الإيقاف" أو إيقافها. وعندما يزداد هذا المقياس، يشير ذلك إلى أنّه
حدث انقطاع في المراقبة المستمرة لإشارات نظام تحديد المواقع العالمي (GNSS) (مثلاً،
يتم تفعيل ميزة "التشغيل/الإيقاف").
في الأسفل، تعرض البطاقة معلومات مجمّعة لجميع القياسات:
إذا كان جهازك يُبلغ دائمًا عن عدم توفّر بيانات رصد التردد التلقائي (ADR) الصالحة، حتى في حال الرصد في السماء المفتوحة مع إيقاف دورة العمل، هذا مؤشر جيد على أنّ
جهازك لا يتيح قياسات الطور الحاملة التي يمكن استخدامها في نظام تحديد المواقع العالمي (GNSS) ذي الدقة العالية.
في البطاقة السفلية، يمثّل كل صف مستخدمًا فرديًا GnssMeasurement.
يعرض عمود نوع الرمز النوع الدقيق لإشارة نظام تحديد المواقع العالمي (GNSS) باستخدام أنواع الرمز
المحدّدة في RINEX 4.01. على سبيل المثال، تمثل إشارات L1 من نظام تحديد المواقع العالمي
بنوع الرمز "C"، إشارة L1 C/A، كما هو موضّح بالحرف الأخير في
رمز الحرف الثلاثي في جداول RINEX. سيكون لنظام تحديد المواقع العالمي (GPS) L5 Q نوع رمز "Q" مماثلاً. يمكنك الاطّلاع على الجداول الخاصة بمجموعات النجوم الأخرى لنظام تحديد المواقع العالمي (GNSS) في نهاية
هذا المستند للرجوع إليها.
في عمود وقت استلام الرسالة الموجَّهة (ns)، يظهر النص باللون الأخضر إذا كان القياس
صالحًا.
في عمود الحالة، تكون الحالة أيضًا خضراء إذا كان القياس صالحًا.
تعرِض الحالة نسخةً يمكن لشخص عادي قراءتها من علامات البت التي تم ضبطها في الحقل
GnssMeasurement.getState().
الجدول 10 : رموز رصد نظام تحديد المواقع العالمي (GPS) في الإصدار 4.01 من RINEX
لكل قياس، يكون "نوع الرمز" المعروض هو الحرف الأخير من قيمة "النطاق الزائف" المحدّدة في مواصفات RINEX 4.01 لنظام GNSS
المعنيّ وتردد الناقل. على سبيل المثال، يتم استخدام "C" لنظام تحديد المواقع العالمي (GPS) L1
[C/A] بينما يتم استخدام "Q" لنظام تحديد المواقع العالمي (GPS) L5 Q.
الشكل 2. الجدول 10: رموز رصد نظام تحديد المواقع العالمي (GPS) في إصدار RINEX 4.01
يمكن للمستخدمين الانتقال إلى اليسار للاطّلاع على أعمدة إضافية لكلّ قياس:
الشكل 3. الأعمدة الإضافية في شاشة "القياسات" في الجدول 10
يعرض عمود حالة ADR النسخة القابلة للقراءة من إشارات البت
المُعدَّة في عمود GnssMeasurement.getAccumulatedDeltaRangeState(). إذا كان
يمكن استخدام رقم ADR لتحديد الموضع، يظهر النص باللون الأخضر في حقلَي رقم ADR (m) و
حالة رقم ADR.
رموز الرصد في RINEX 4.01
الحرف الأخير من الأحرف الثلاثة في رموز رصد RINEX في عمود "النطاق الوهمي" هو قيمة نوع الرمز المعروضة على شاشة القياسات في
GnssLogger.
في ما يلي جداول من مواصفات RINEX 4.01 للتيسير.
يمكنك الاطّلاع على المواصفات الكاملة للحصول على التفاصيل.

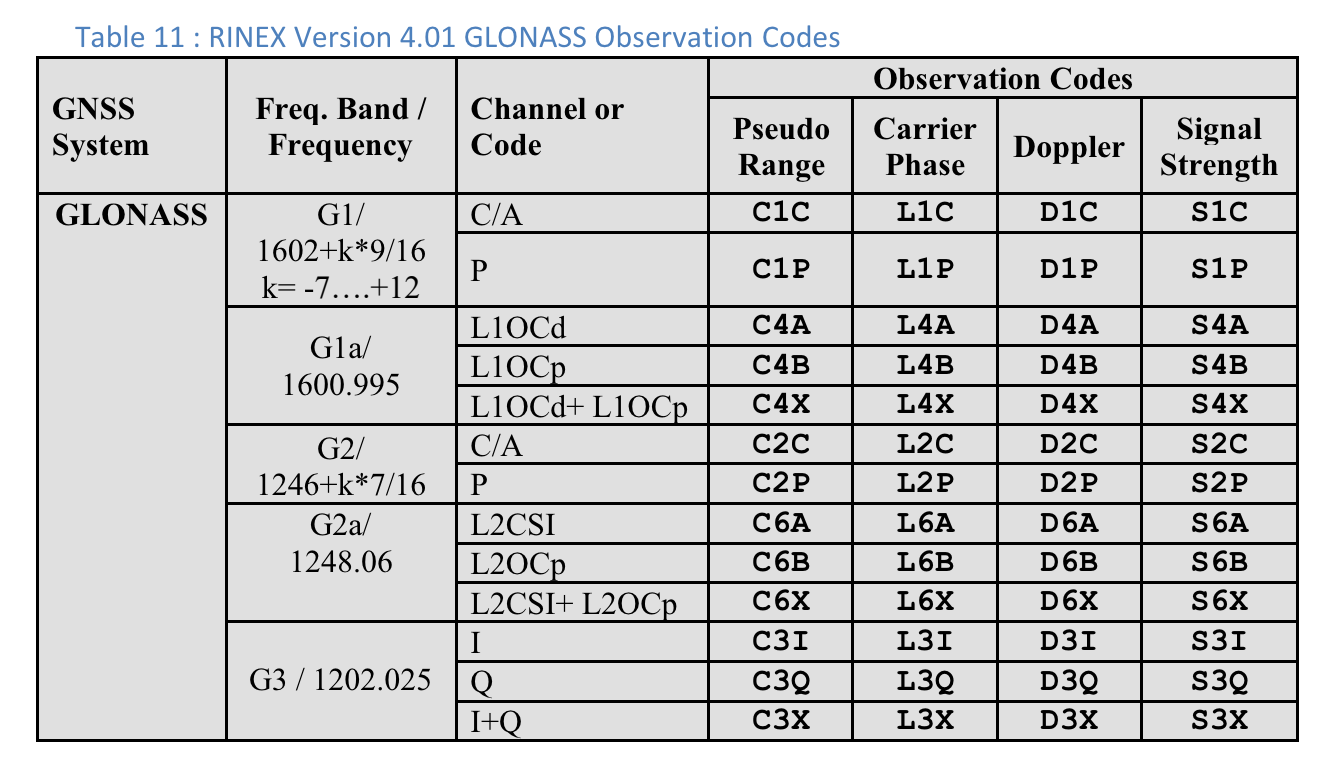

الشكل 4. الجدول 10: رموز رصد نظام تحديد المواقع العالمي (GPS) في الإصدار 4.01 من RINEXالشكل 5. الجدول 11: رموز رصد GLONASS في الإصدار 4.01 من RINEXالشكل 6. الجدول 12: رموز رصد نظام Galileo في الإصدار 4.01 من RINEXالشكل 7. الجدول 13: رموز رصد نظام تحديد المواقع العالمي لخدمات الأرصاد الجوية (SBAS) في الإصدار 4.01 من RINEXالشكل 8. الجدول 14: رموز رصد نظام QZSS في الإصدار 4.01 من RINEXالشكل 9. الجدول 15: رموز رصد نظام تحديد المواقع العالمي عبر الأقمار الصناعية (BDS) في الإصدار 4.01 من RINEXالشكل 10. رموز رصد نظام NavIC بتنسيق RINEX الإصدار 4.01
