מתחת למכסה המנוע: MessageQueue ב-Android 17 ללא נעילה

ב-Android 17, אפליקציות שמטרגטות SDK בגרסה 37 ואילך יקבלו הטמעה חדשה של MessageQueue, שבה ההטמעה לא תלויה בנעילה. ההטמעה החדשה משפרת את הביצועים ומפחיתה את מספר הפריימים החסרים, אבל היא עלולה לגרום לשיבוש בלקוחות שמשקפים שדות ושיטות פרטיים של MessageQueue. כדי לקבל מידע נוסף על השינוי בהתנהגות ועל דרכים לצמצום ההשפעה, מומלץ לעיין במסמכי המידע על השינוי בהתנהגות של MessageQueue. בפוסט הזה בבלוג הטכני מוסבר על הארכיטקטורה החדשה של MessageQueue ואיך אפשר לנתח בעיות שקשורות למאבקים על נעילה באמצעות Perfetto.

‫Looper מפעיל את שרשור ה-UI של כל אפליקציה ל-Android. הוא שולף עבודה מ-MessageQueue, מעביר אותה ל-Handler וחוזר חלילה. במשך שני עשורים, MessageQueue השתמש בנעילת צג יחידה (כלומר, בלוק קוד synchronized) כדי להגן על המצב שלו.

ב-Android 17 יש עדכון משמעותי לרכיב הזה: הטמעה ללא נעילה בשם DeliQueue.

בפוסט הזה מוסבר איך נעילות משפיעות על ביצועי ממשק המשתמש, איך לנתח את הבעיות האלה באמצעות Perfetto, ואילו אלגוריתמים ואופטימיזציות ספציפיים משמשים לשיפור השרשור הראשי ב-Android.

הבעיה: התנגשות על נעילה והיפוך סדר העדיפויות

הגרסה הקודמת של MessageQueue פעלה כרשימת המתנה בעדיפות גבוהה שמוגנת באמצעות נעילה יחידה. אם שרשור ברקע מפרסם הודעה בזמן שהשרשור הראשי מבצע תחזוקה של התור, השרשור ברקע חוסם את השרשור הראשי.

כששני תהליכים או יותר מתחרים על שימוש בלעדי באותו נעילה, זה נקרא תחרות על נעילה. התחרות הזו עלולה לגרום להיפוך עדיפות, שמוביל לבעיות ב-UI ולבעיות אחרות בביצועים.

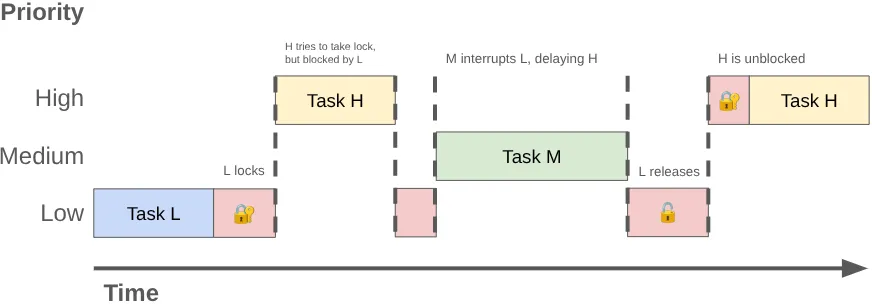

היפוך עדיפויות יכול לקרות כשגורמים ל-thread בעדיפות גבוהה (כמו שרשור UI) להמתין ל-thread בעדיפות נמוכה. נניח שיש לכם את הרצף הבא:

1. שרשור ברקע עם עדיפות נמוכה מקבל את נעילת MessageQueue כדי לפרסם את תוצאת העבודה שהוא ביצע.
2. שרשור בעדיפות בינונית הופך לשרשור שניתן להפעלה, והמתזמן של ליבת מערכת ההפעלה מקצה לו זמן מעבד, ומקדים את השרשור בעדיפות נמוכה.
3. ה-thread של ממשק המשתמש high priority מסיים את המשימה הנוכחית ומנסה לקרוא מהתור, אבל הוא נחסם כי ה-thread בעדיפות נמוכה מחזיק את הנעילה.

ה-thread בעדיפות נמוכה חוסם את שרשור UI, והעבודה בעדיפות בינונית מעכבת אותו עוד יותר.

ניתוח של מחלוקות באמצעות Perfetto

אפשר לאבחן את הבעיות האלה באמצעות Perfetto. במעקב רגיל, שרשור שנחסם על ידי נעילת צג עובר למצב שינה, ו-Perfetto מציג פרוסה שמציינת את הבעלים של הנעילה.

כשמבצעים שאילתה על נתוני מעקב, מחפשים פרוסות בשם monitor contention with …‎ ואחריהן שם השרשור שבבעלותו הנעילה ואתר הקוד שבו הנעילה הושגה.

מקרה לדוגמה: בעיות בביצועים של מרכז האפליקציות

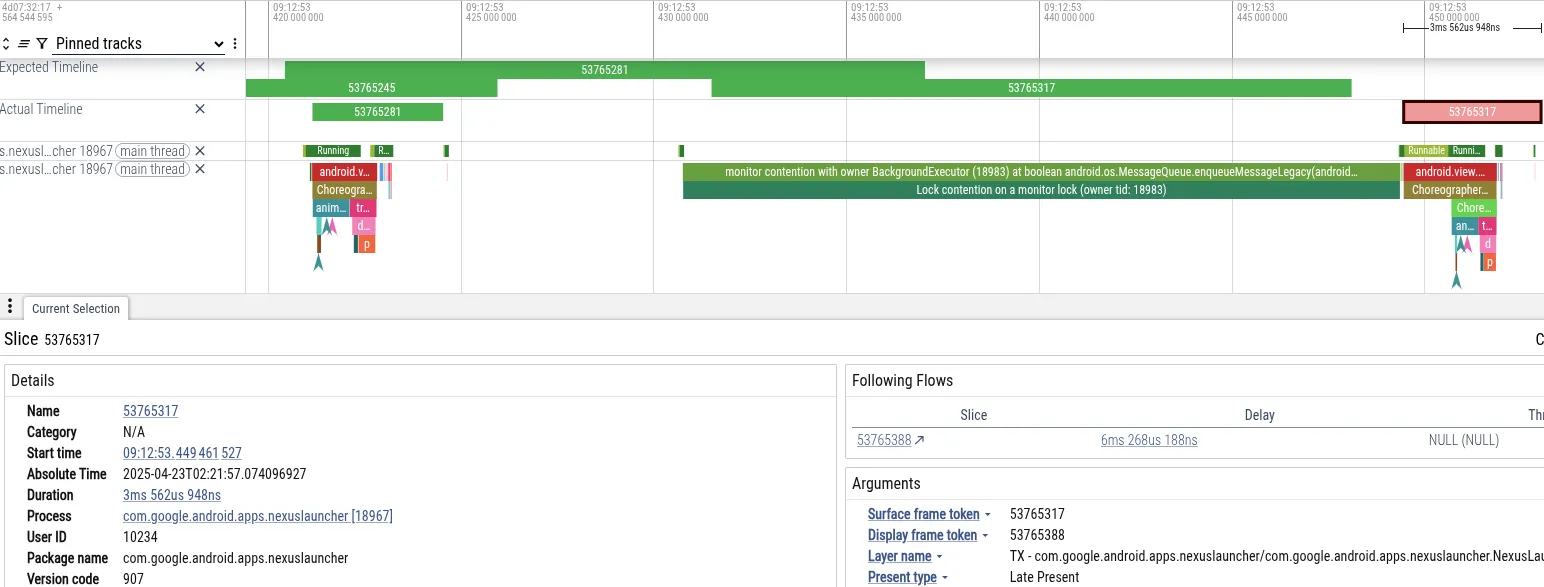

כדי להמחיש את העניין, ננתח עקבות שבהן משתמש חווה ג'אנק בזמן הניווט במסך הבית בטלפון Pixel מיד אחרי שצילם תמונה באפליקציית המצלמה. בהמשך מוצג צילום מסך של Perfetto שבו אפשר לראות את האירועים שמובילים לפריים החסר:

• הסימפטום: ה-thread הראשי של מרכז האפליקציות לא עמד בדדליין של המסגרת. הוא נחסם למשך 18 אלפיות השנייה, שזה יותר מהזמן המקסימלי של 16 אלפיות השנייה שנדרש לעיבוד של 60Hz.
• אבחון: Perfetto הראה שה-thread הראשי חסום בנעילה MessageQueue. השרשור BackgroundExecutor היה הבעלים של הנעילה.
• הגורם הבסיסי: BackgroundExecutor פועל ב- Process.THREAD_PRIORITY_BACKGROUND (עדיפות נמוכה מאוד). היא ביצעה משימה לא דחופה (בדיקה של מגבלות השימוש באפליקציות). במקביל, תהליכים בעדיפות בינונית השתמשו בזמן המעבד כדי לעבד נתונים מהמצלמה. מתזמן מערכת ההפעלה קטע את השרשור BackgroundExecutor כדי להריץ את השרשורים של המצלמה.

הרצף הזה גרם לשרשור ממשק המשתמש של מרכז האפליקציות (עדיפות גבוהה) להיחסם באופן עקיף על ידי שרשור העובד של המצלמה (עדיפות בינונית), שמנע משרשור הרקע של מרכז האפליקציות (עדיפות נמוכה) לשחרר את הנעילה.

שאילתת עקבות באמצעות PerfettoSQL

אפשר להשתמש ב-PerfettoSQL כדי להריץ שאילתות על נתוני מעקב ולחפש דפוסים ספציפיים. האפשרות הזו שימושית אם יש לכם הרבה עקבות ממכשירי משתמשים או מבדיקות, ואתם מחפשים עקבות ספציפיות שמדגימות בעיה.

לדוגמה, השאילתה הזו מוצאת MessageQueue מחלוקות שמתרחשות במקביל להשמטת פריימים (בעיות בממשק):

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.frames.jank_type;

SELECT
  process_name,
  -- Convert duration from nanoseconds to milliseconds
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM android_monitor_contention
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"

-- Only look at app processes that had jank
AND upid IN (
  SELECT DISTINCT(upid)
  FROM actual_frame_timeline_slice
  WHERE android_is_app_jank_type(jank_type) = TRUE
)
GROUP BY process_name
ORDER BY SUM(dur) DESC;

בדוגמה המורכבת יותר הזו, נתוני העקבות שמשתרעים על כמה טבלאות משולבים כדי לזהות התנגשות של MessageQueue במהלך הפעלת האפליקציה:

INCLUDE PERFETTO MODULE android.monitor_contention;
INCLUDE PERFETTO MODULE android.startup.startups;

-- Join package and process information for startups
DROP VIEW IF EXISTS startups;
CREATE VIEW startups AS
SELECT startup_id, ts, dur, upid
FROM android_startups
JOIN android_startup_processes USING(startup_id);

-- Intersect monitor contention with startups in the same process.
DROP TABLE IF EXISTS monitor_contention_during_startup;
CREATE VIRTUAL TABLE monitor_contention_during_startup
USING SPAN_JOIN(android_monitor_contention PARTITIONED upid, startups PARTITIONED upid);

SELECT
  process_name,
  SUM(dur) / 1000000 AS sum_dur_ms,
  COUNT(*) AS count_contention
FROM monitor_contention_during_startup
WHERE is_blocked_thread_main
AND short_blocked_method LIKE "%MessageQueue%"
GROUP BY process_name
ORDER BY SUM(dur) DESC;

אתם יכולים להשתמש במודל שפה גדול (LLM) שאתם אוהבים כדי לכתוב שאילתות PerfettoSQL ולמצוא דפוסים אחרים.

ב-Google, אנחנו משתמשים ב-BigTrace כדי להריץ שאילתות PerfettoSQL על מיליוני עקבות. במהלך הבדיקה, אישרנו שמה שראינו באופן לא רשמי היה למעשה בעיה מערכתית. הנתונים הראו שמתרחשת MessageQueue תחרות על נעילה שמשפיעה על משתמשים בכל האקוסיסטם, ולכן נדרש שינוי ארכיטקטוני מהותי.

פתרון: קונקורנטיות ללא נעילה

כדי לפתור את בעיית ההתנגשות MessageQueue הטמענו מבנה נתונים ללא נעילה, שמשתמש בפעולות זיכרון אטומיות במקום בנעילות בלעדיות כדי לסנכרן את הגישה למצב משותף. מבנה נתונים או אלגוריתם הם חופשיים מנעילה אם לפחות thread אחד תמיד יכול להתקדם בלי קשר להתנהגות התזמון של ה-threads האחרים. בדרך כלל קשה להשיג את המאפיין הזה, וברוב המקרים לא כדאי לנסות להשיג אותו עבור רוב הקוד.

הפרימיטיבים האטומיים

תוכנה ללא נעילה מסתמכת לעיתים קרובות על פרימיטיבים אטומיים של קריאה-שינוי-כתיבה שהחומרה מספקת.

במעבדי ARM64 מדור קודם, פעולות אטומיות השתמשו בלולאת Load-Link/Store-Conditional ‏ (LL/SC). המעבד טוען ערך ומסמן את הכתובת. אם תהליך אחר כותב לכתובת הזו, האחסון נכשל והלולאה מנסה שוב. מכיוון שה-threads יכולים להמשיך לנסות ולהצליח בלי להמתין ל-thread אחר, הפעולה הזו לא דורשת נעילה.

ARM64 LL/SC loop example
retry:
    ldxr    x0, [x1]        // Load exclusive from address x1 to x0
    add     x0, x0, #1      // Increment value by 1
    stxr    w2, x0, [x1]    // Store exclusive.
                            // w2 gets 0 on success, 1 on failure
    cbnz    w2, retry       // If w2 is non-zero (failed), branch to retr

(לצפייה ב-Compiler Explorer)

ארכיטקטורות ARM חדשות יותר (ARMv8.1) תומכות ב-Large System Extensions (LSE) שכוללות הוראות בצורה של Compare-And-Swap (CAS) או Load-And-Add (כפי שמוצג בהמשך). ב-Android 17 הוספנו תמיכה לקומפיילר של Android Runtime‏ (ART) כדי לזהות מתי יש תמיכה ב-LSE ולפלוט הוראות מותאמות:

/ ARMv8.1 LSE atomic example
ldadd   x0, x1, [x2]    // Atomic load-add.
                        // Faster, no loop required.

בבנצ'מרקים שלנו, קוד עם רמת תחרות גבוהה שמשתמש ב-CAS משיג מהירות גבוהה פי 3 בערך בהשוואה לגרסת LL/SC.

שפת התכנות Java מציעה פרימיטיבים אטומיים דרך java.util.concurrent.atomic שמסתמכים על ההוראות האלה ועל הוראות מיוחדות אחרות של המעבד.

מבנה הנתונים: DeliQueue

כדי להסיר את התחרות על נעילה מ-MessageQueue, המהנדסים שלנו תכננו מבנה נתונים חדש שנקרא DeliQueue. ‫DeliQueue מפריד בין הוספה של Message לבין עיבוד של Message:

1. הרשימה של Messages (Treiber stack): מחסנית ללא נעילה. כל שרשור יכול לשלוח לכאן Messages חדש בלי התנגשות.
2. תור העדיפות (Min-heap):‏ heap של Messages לטיפול, בבעלות בלעדית של השרשור Looper (לכן לא נדרש סנכרון או נעילות כדי לגשת אליו).

הוספה לתור: דחיפה למחסנית Treiber

הרשימה של Messages נשמרת במחסנית Treiber [1], מחסנית ללא נעילה שמשתמשת בלולאת CAS כדי לעדכן את מצביע הראש.

public class TreiberStack <E> {
    AtomicReference<Node<E>> top =
            new AtomicReference<Node<E>>();
    public void push(E item) {
        Node<E> newHead = new Node<E>(item);
        Node<E> oldHead;
        do {
            oldHead = top.get();
            newHead.next = oldHead;
        } while (!top.compareAndSet(oldHead, newHead));
    }

    public E pop() {
        Node<E> oldHead;
        Node<E> newHead;
        do {
            oldHead = top.get();
            if (oldHead == null) return null;
            newHead = oldHead.next;
        } while (!top.compareAndSet(oldHead, newHead));
        return oldHead.item;
    }
}

קוד מקור שמבוסס על Java Concurrency in Practice [2], שזמין באינטרנט ופורסם בדומיין הציבורי

כל יצרן יכול להוסיף Message חדשים למערך בכל שלב. זה כמו לקחת כרטיס בתור בדלפק של מעדנייה – המספר שלכם נקבע לפי השעה שבה הגעתם, אבל לא בטוח שתקבלו את האוכל לפי הסדר. מכיוון שמדובר במחסנית מקושרת, כל Message הוא מחסנית משנה. אפשר לראות איך נראה התור של Message בכל נקודת זמן על ידי מעקב אחרי הראש וחזרה על הפעולה קדימה. לא תראו Message חדשים שנדחפים למעלה, גם אם הם נוספים במהלך המעבר.

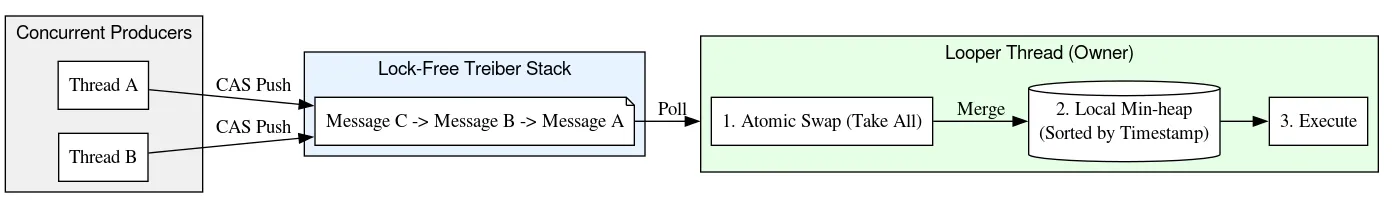

הוצאה מהתור: העברה בכמות גדולה ל-min-heap

כדי למצוא את Message הבא לטיפול, Looper מעבד Messages חדשים ממערך Treiber על ידי סריקת המערך מלמעלה למטה וחזרה עד שהוא מוצא את Message האחרון שהוא עיבד קודם. בזמן ש-Looper עובר דרך המחסנית, הוא מוסיף Messages ל-min-heap לפי סדר המועדים האחרונים. מכיוון ש-Looper הוא הבעלים הבלעדי של הערימה, הוא מסדר ומעבד את Message בלי נעילות או פעולות אטומיות.

במהלך ההתקדמות במורד הערימה, Looper יוצר גם קישורים מMessages מוערמים בחזרה אל הקודמים שלהם, וכך נוצרת רשימה עם קישורים כפולים. יצירת הרשימה המקושרת היא בטוחה כי קישורים שמצביעים כלפי מטה במחסנית מתווספים באמצעות אלגוריתם המחסנית של Treiber עם CAS, וקישורים כלפי מעלה במחסנית נקראים ומשתנים רק על ידי השרשור Looper. לאחר מכן, משתמשים בקישורים החוזרים האלה כדי להסיר Message מנקודות שרירותיות במחסנית בזמן O(1).

העיצוב הזה מספק הוספה של O(1) לבעלי התוכן (שרשורים שמפרסמים עבודות בתור) ועיבוד ממוצע של O(log N) לצרכן (ה- Looper).

שימוש ב-min-heap כדי להזמין Messages פותר גם פגם מהותי ב-MessageQueue מדור קודם, שבו Messages נשמרו ברשימה מקושרת יחידה (עם שורש בחלק העליון). ביישום מדור קודם, ההסרה מהראש הייתה O(1), אבל ההוספה הייתה במקרה הגרוע ביותר O(N) – מה שאומר שהתאמת הגודל לא הייתה טובה לתורים עמוסים מדי. לעומת זאת, הוספה ל-min-heap והסרה ממנו מתבצעות בקצב לוגריתמי, ומספקות ביצועים ממוצעים תחרותיים, אבל מצטיינות במיוחד בערכי השהיה (latency) של הזנב.

בהטמעה מדור קודם של תור, היצרנים והצרכן השתמשו בנעילה כדי לתאם גישה בלעדית לרשימה המקושרת הבסיסית. ב-DeliQueue, מחסנית Treiber מטפלת בגישה בו-זמנית, וצרכן יחיד מטפל בסדר של תור העבודה שלו.

הסרה: עקביות באמצעות מצבות

‫DeliQueue הוא מבנה נתונים היברידי, שמשלב מחסנית Treiber ללא נעילה עם ערימת מינימום בשרשור יחיד. שמירה על סנכרון בין שני המבנים האלה בלי נעילה גלובלית היא אתגר ייחודי: יכול להיות שהודעה תהיה נוכחת פיזית במחסנית, אבל תוסר מהתור באופן לוגי.

כדי לפתור את הבעיה הזו, DeliQueue משתמש בטכניקה שנקראת 'tombstoning'. כל Message עוקב אחרי המיקום שלו במחסנית באמצעות מצביעים לאחור וקדימה, האינדקס שלו במערך של הערימה ודגל בוליאני שמציין אם הוא הוסר. כש-Message מוכן להרצה, השרשור Looper יבצע CAS לסימון ההסרה שלו, ואז יסיר אותו מה-heap ומה-stack.

כשצריך להסיר Message משרשור אחר, הוא לא מחולץ מיד ממבנה הנתונים. במקום זאת, הוא מבצע את הפעולות הבאות:

1. הסרה לוגית: השרשור משתמש ב-CAS כדי להגדיר באופן אטומי את דגל ההסרה של Message מ-false ל-true. ה-Message נשאר במבנה הנתונים כהוכחה להסרה שלו שעומדת להתבצע, מה שנקרא 'מצבה'. אחרי שמסמנים Message להסרה, DeliQueue מתייחס אליו כאילו הוא כבר לא קיים בתור בכל פעם שהוא נמצא.
2. ניקוי מושהה: ההסרה בפועל ממבנה הנתונים היא באחריות השרשור Looper ומושהית עד למועד מאוחר יותר. במקום לשנות את המחסנית או את הערימה, השרשור של הכלי להסרת נתונים מוסיף את Message למחסנית אחרת של רשימה חופשית ללא נעילה.
3. הסרה מבנית: רק Looper יכול ליצור אינטראקציה עם הערימה או להסיר רכיבים מהמחסנית. כשהוא מתעורר, הוא מוחק את רשימת הכתובות הזמינות ומעבד את ה-Message שהיו בה. כל Message מנותק מהמחסנית ומוסר מהערימה.

הגישה הזו מאפשרת לנהל את כל הערימה באמצעות thread יחיד. הוא מצמצם את מספר הפעולות המקבילות ואת מחסומי הזיכרון שנדרשים, וכך הופך את הנתיב הקריטי למהיר ופשוט יותר.

Traversal: benign Java memory model data races

רוב ממשקי ה-API של concurrency, כמו Future בספרייה הרגילה של Java, או Job ו-Deferred של Kotlin, כוללים מנגנון לביטול עבודה לפני שהיא מסתיימת. מופע של אחת מהמחלקות האלה תואם אחד לאחד ליחידת עבודה בסיסית, והפעלת cancel על אובייקט מבטלת את הפעולות הספציפיות שמשויכות אליו.

למכשירי Android של היום יש מעבדים מרובי ליבות ואיסוף זבל בחלוקה לדורות, שמתבצע בו-זמנית. אבל כשפיתחו את Android, היה יקר מדי להקצות אובייקט אחד לכל יחידת עבודה. לכן, Handler ב-Android תומך בביטול באמצעות עומסים רבים מדי של removeMessages – במקום להסיר Message ספציפי, הוא מסיר את כל Messages שתואמים לקריטריונים שצוינו. בפועל, צריך לעבור על כל Messages שהוכנסו לפני removeMessages ולהסיר את אלה שתואמים.

כשמבצעים איטרציה קדימה, לשרשור נדרשת רק פעולה אטומית מסודרת אחת, כדי לקרוא את החלק העליון הנוכחי של המחסנית. לאחר מכן, נעשה שימוש בקריאות רגילות של שדות כדי למצוא את Message הבא. אם השרשור Looper משנה את השדות next בזמן ההסרה של Message, הכתיבה של Looper והקריאה של שרשור אחר לא מסונכרנות – זהו מרוץ נתונים. בדרך כלל, מצב של race condition הוא באג חמור שיכול לגרום לבעיות גדולות באפליקציה – דליפות, לולאות אינסופיות, קריסות, קפיאות ועוד. עם זאת, בתנאים מסוימים, מירוצי נתונים יכולים להיות לא מזיקים במודל הזיכרון של Java. נניח שמתחילים עם ערימה של:

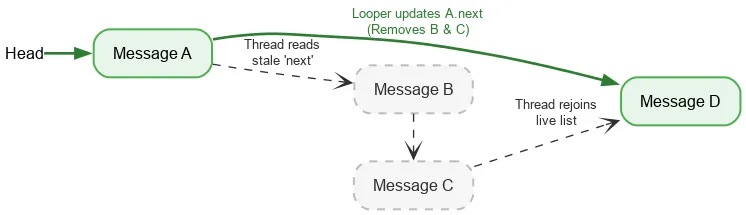

אנחנו מבצעים קריאה אטומית של הראש ורואים A. הסמן הבא של A מצביע על B. בזמן שאנחנו מעבדים את B, יכול להיות שהאובייקט להרצת לולאת הודעות בתוך תהליך (looper) יסיר את B ואת C, על ידי עדכון של A כך שיצביע על C ואז על D.

למרות ש-B ו-C מוסרים באופן לוגי, B שומר על המצביע הבא שלו ל-C, ו-C ל-D. השרשור של הקריאה ממשיך לעבור בין הצמתים המנותקים שהוסרו, ובסופו של דבר חוזר למחסנית הפעילה ב-D.

התכנון של DeliQueue מאפשר לטפל במצבים שבהם יש תחרות בין מעבר על פני הרשימה לבין הסרה של פריטים, וכך מאפשר איטרציה בטוחה ללא נעילה.

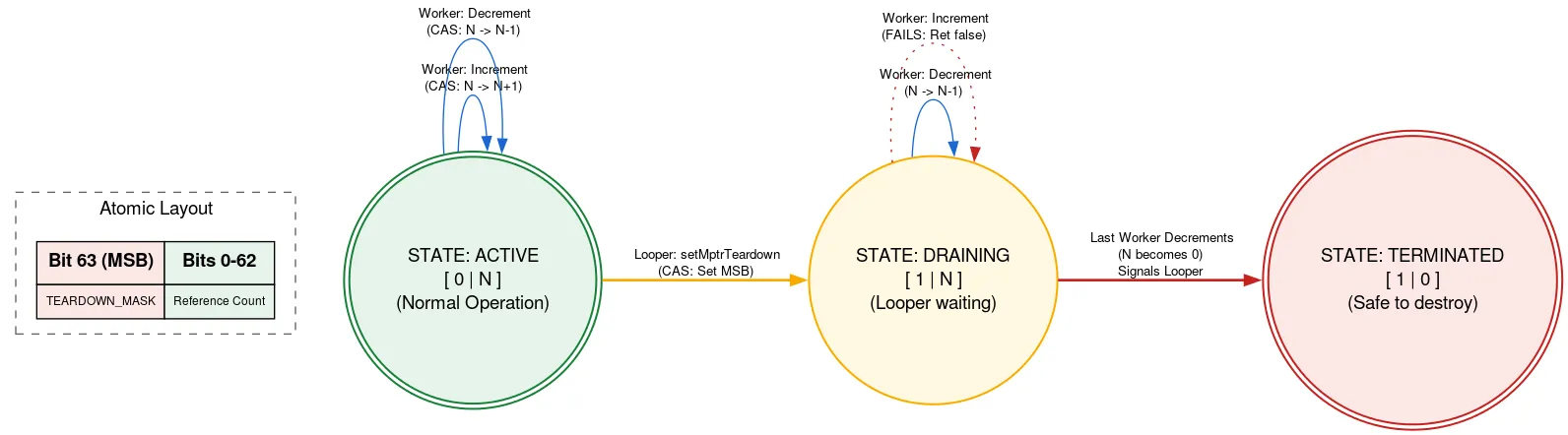

יציאה: native refcount

Looper מגובה בהקצאה מקומית שצריך לשחרר ידנית אחרי שיוצאים מ-Looper. אם תהליך אחר מוסיף Messages בזמן ש-Looper יוצא, הוא יכול להשתמש בהקצאה המקורית אחרי שהיא משוחררת, וזהו הפרה של בטיחות הזיכרון. כדי למנוע את זה, אנחנו משתמשים במונה הפניות עם תג, שבו ביט אחד של הפעולה האטומית משמש לציון אם Looper יוצא.

לפני השימוש בהקצאה המקורית, ה-refcount atomic נקרא על ידי השרשור. אם הביט של היציאה מוגדר, הפונקציה מחזירה שהאפליקציה Looper יוצאת ושאסור להשתמש בהקצאה המקורית. אם לא, המערכת מנסה לבצע CAS כדי להגדיל את מספר השרשורים הפעילים באמצעות ההקצאה המקורית. אחרי שהיא מבצעת את מה שהיא צריכה, היא מקטינה את המספר. אם הביט של היציאה הוגדר אחרי ההגדלה אבל לפני ההקטנה, והספירה היא עכשיו אפס, השרשור Looper מופעל.

כשה-thread Looper מוכן לצאת, הוא משתמש ב-CAS כדי להגדיר את הביט של היציאה באטום. אם הערך של refcount הוא 0, אפשר להמשיך ולשחרר את ההקצאה המקורית. אחרת, הוא מושבת, כי הוא יודע שהוא יופעל כשהמשתמש האחרון בהקצאה המקורית יקטין את מונה ההפניות. המשמעות של הגישה הזו היא ש-thread מספר Looper ממתין להתקדמות של threads אחרים, אבל רק כשהוא יוצא. זה קורה רק פעם אחת ואין לזה השפעה על הביצועים. כך הקוד האחר יכול להשתמש בהקצאה המקורית ללא נעילה.

יש עוד הרבה טריקים ומורכבויות בהטמעה. כדי לקבל מידע נוסף על DeliQueue, אפשר לעיין בקוד המקור.

אופטימיזציה: תכנות ללא הסתעפות

במהלך הפיתוח והבדיקה של DeliQueue, הצוות ערך הרבה בדיקות השוואה ופרופילים של הקוד החדש. בעיה אחת שזוהתה באמצעות הכלי simpleperf הייתה שטיפות של צינור עיבוד הנתונים שנגרמו על ידי Message קוד ההשוואה.

בפונקציית השוואה רגילה נעשה שימוש בקפיצות מותנות, והתנאי להחלטה איזה Message יופיע ראשון מוסבר בפשטות בהמשך:

static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    if (m1 == m2) {
        return 0;
    }

    // Primary queue order is by when.
    // Messages with an earlier when should come first in the queue.
    final long whenDiff = m1.when - m2.when;
    if (whenDiff > 0) return 1;
    if (whenDiff < 0) return -1;

    // Secondary queue order is by insert sequence.
    // If two messages were inserted with the same `when`, the one inserted
    // first should come first in the queue.
    final long insertSeqDiff = m1.insertSeq - m2.insertSeq;
    if (insertSeqDiff > 0) return 1;
    if (insertSeqDiff < 0) return -1;

    return 0;
}

הקוד הזה עובר קומפילציה לקפיצות מותנות (הוראות b.le ו-cbnz). כשה-CPU נתקל בהסתעפות מותנית, הוא לא יכול לדעת אם ההסתעפות תתבצע עד שהתנאי יחושב, ולכן הוא לא יודע איזו הוראה לקרוא בהמשך, והוא צריך לנחש באמצעות טכניקה שנקראת חיזוי הסתעפות. במקרה של חיפוש בינארי, כיוון ההסתעפות יהיה שונה באופן בלתי צפוי בכל שלב, ולכן סביר להניח שמחצית מהתחזיות יהיו שגויות. חיזוי הסתעפויות לרוב לא יעיל באלגוריתמים של חיפוש ומיון (כמו זה שמשמש ב-min-heap), כי העלות של ניחוש שגוי גדולה יותר מהשיפור שמתקבל מניחוש נכון. אם מנגנון חיזוי ההסתעפות טועה, הוא צריך לבטל את העבודה שביצע אחרי שהניח את הערך החזוי, ולהתחיל מחדש מהנתיב שנבחר בפועל. התהליך הזה נקרא ניקוי הצינור.

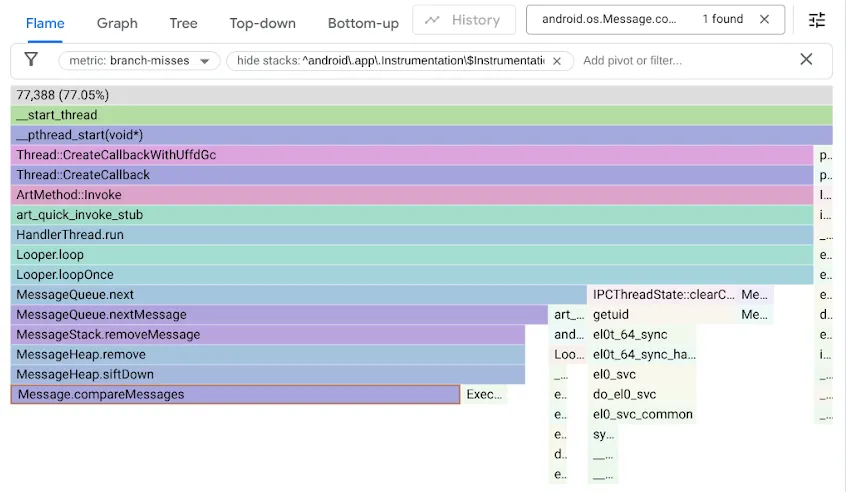

כדי למצוא את הבעיה הזו, יצרנו פרופיל של מדדי הביצועים שלנו באמצעות branch-misses מונה הביצועים, שמתעד עקבות מחסנית שבהן מנגנון חיזוי הסתעפויות טועה. לאחר מכן יצרנו ויזואליזציה של התוצאות באמצעות Google pprof, כמו שמוצג בהמשך:

נזכיר שהקוד המקורי MessageQueue השתמש ברשימה מקושרת יחידה לתור המסודר. ההוספה תתבצע ברשימה לפי הסדר הממוין כחיפוש ליניארי, ותיעצר ברכיב הראשון שמופיע אחרי נקודת ההוספה. הרכיב החדש Message יקושר לפניו. כדי להסיר את ה-Head, פשוט צריך לבטל את הקישור שלו. לעומת זאת, ב-DeliQueue נעשה שימוש ב-min-heap, שבו מוטציות מחייבות סידור מחדש של חלק מהרכיבים (sifting up או sifting down) עם מורכבות לוגריתמית במבנה נתונים מאוזן, שבו לכל השוואה יש סיכוי שווה להפנות את המעבר לצאצא שמאלי או לצאצא ימני. האלגוריתם החדש מהיר יותר באופן אסימפטוטי, אבל הוא חושף צוואר בקבוק חדש כי קוד החיפוש נתקע בחיפושים שלא מוצאים את הענף הרצוי בחצי מהזמן.

הבנו שפספוסים של הסתעפויות מאטים את קוד הערימה שלנו, ולכן ביצענו אופטימיזציה של הקוד באמצעות תכנות ללא הסתעפויות:

// Branchless Logic
static int compareMessages(@NonNull Message m1, @NonNull Message m2) {
    final long when1 = m1.when;
    final long when2 = m2.when;
    final long insertSeq1 = m1.insertSeq;
    final long insertSeq2 = m2.insertSeq;

    // signum returns the sign (-1, 0, 1) of the argument,
    // and is implemented as pure arithmetic:
    // ((num >> 63) | (-num >>> 63))
    final int whenSign = Long.signum(when1 - when2);
    final int insertSeqSign = Long.signum(insertSeq1 - insertSeq2);

    // whenSign takes precedence over insertSeqSign,
    // so the formula below is such that insertSeqSign only matters
    // as a tie-breaker if whenSign is 0.
    return whenSign * 2 + insertSeqSign;
}

כדי להבין את האופטימיזציה, מפרקים את שתי הדוגמאות ב-Compiler Explorer ומשתמשים ב-LLVM-MCA, סימולטור מעבד שיכול ליצור ציר זמן משוער של מחזורי מעבד.

The original code:
Index     01234567890123
[0,0]     DeER .    .  .   sub  x0, x2, x3
[0,1]     D=eER.    .  .   cmp  x0, #0
[0,2]     D==eER    .  .   cset w0, ne
[0,3]     .D==eER   .  .   cneg w0, w0, lt
[0,4]     .D===eER  .  .   cmp  w0, #0
[0,5]     .D====eER .  .   b.le #12
[0,6]     . DeE---R .  .   mov  w1, #1
[0,7]     . DeE---R .  .   b    #48
[0,8]     . D==eE-R .  .   tbz  w0, #31, #12
[0,9]     .  DeE--R .  .   mov  w1, #-1
[0,10]    .  DeE--R .  .   b    #36
[0,11]    .  D=eE-R .  .   sub  x0, x4, x5
[0,12]    .   D=eER .  .   cmp  x0, #0
[0,13]    .   D==eER.  .   cset w0, ne
[0,14]    .   D===eER  .   cneg w0, w0, lt
[0,15]    .    D===eER .   cmp  w0, #0
[0,16]    .    D====eER.   csetm        w1, lt
[0,17]    .    D===eE-R.   cmp  w0, #0
[0,18]    .    .D===eER.   csinc        w1, w1, wzr, le
[0,19]    .    .D====eER   mov  x0, x1
[0,20]    .    .DeE----R   ret

שימו לב לענף המותנה b.le, שמונע השוואה של השדות insertSeq אם התוצאה כבר ידועה מהשוואה של השדות when.

The branchless code:
Index     012345678
[0,0]     DeER .  .   sub       x0, x2, x3
[0,1]     DeER .  .   sub       x1, x4, x5
[0,2]     D=eER.  .   cmp       x0, #0
[0,3]     .D=eER  .   cset      w0, ne
[0,4]     .D==eER .   cneg      w0, w0, lt
[0,5]     .DeE--R .   cmp       x1, #0
[0,6]     . DeE-R .   cset      w1, ne
[0,7]     . D=eER .   cneg      w1, w1, lt
[0,8]     . D==eeER   add       w0, w1, w0, lsl #1
[0,9]     .  DeE--R   ret

במקרה הזה, ההטמעה ללא הסתעפות דורשת פחות מחזורים והוראות אפילו מהנתיב הקצר ביותר בקוד עם הסתעפות – היא עדיפה בכל המקרים. היישום המהיר יותר, בתוספת ביטול של ענפים שחזיתם לא הייתה מדויקת, הביאו לשיפור של פי 5 בחלק מהמדדים שלנו.

עם זאת, הטכניקה הזו לא תמיד מתאימה. בגישות שבהן אין הסתעפות, בדרך כלל צריך לבצע עבודה שתושלך לפח, ואם ההסתעפות צפויה ברוב המקרים, העבודה המבוזבזת הזו עלולה להאט את הקוד. בנוסף, הסרה של ענף יוצרת לעיתים קרובות תלות בנתונים. מעבדים מודרניים מבצעים כמה פעולות בכל מחזור, אבל הם לא יכולים לבצע הוראה עד שהקלט שלה מהוראה קודמת מוכן. לעומת זאת, מעבד יכול לשער לגבי נתונים בענפים, ולעבוד מראש אם החיזוי של הענף נכון.

בדיקות ואימות

קשה מאוד לאמת את הנכונות של אלגוריתמים ללא נעילה.

בנוסף לבדיקות יחידה רגילות לאימות רציף במהלך הפיתוח, כתבנו גם בדיקות מאמץ קפדניות כדי לאמת את אי-השתנות התור ולנסות לגרום למרוצי נתונים אם הם קיימים. במעבדות הבדיקה שלנו יכולנו להריץ מיליוני מקרים של בדיקות במכשירים וירטואליים ובחומרה אמיתית.

באמצעות Java ThreadSanitizer (JTSan) instrumentation, we could use the same tests to also detect some data races in our code. הכלי JTSan לא מצא מירוצי נתונים בעייתיים ב-DeliQueue, אבל – באופן מפתיע – הוא זיהה שתי באגים של בו-זמניות (concurrency) ב-framework של Robolectric, ותיקנו אותם מיד.

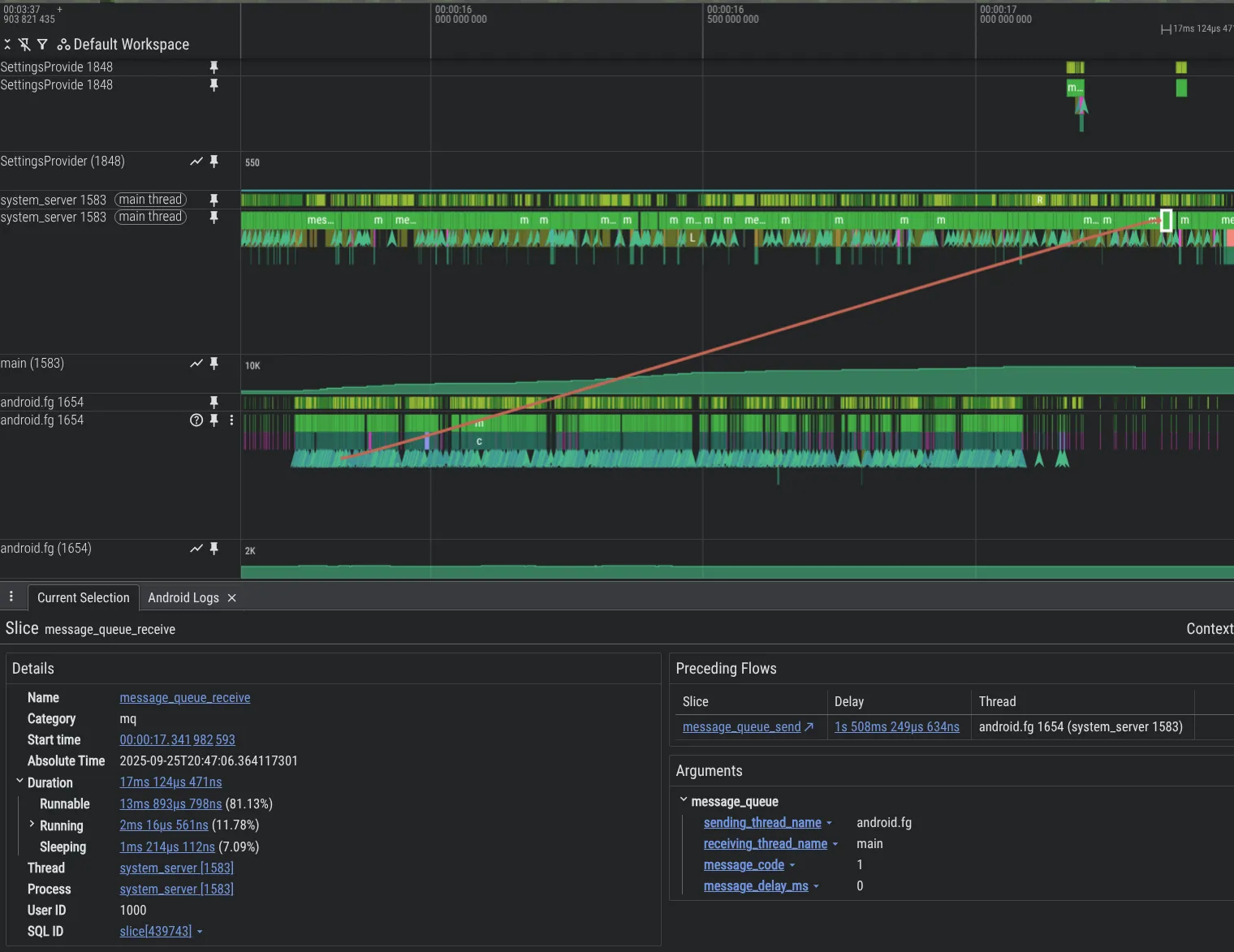

כדי לשפר את היכולות שלנו בניפוי באגים, יצרנו כלי ניתוח חדשים. בדוגמה שלמטה מוצגת בעיה בקוד של פלטפורמת Android, שבה שרשור אחד מעמיס יתר על המידה על שרשור אחר עם Messages, וגורם להצטברות גדולה של בקשות. אפשר לראות את זה ב-Perfetto בזכות תכונת המדידה MessageQueue שהוספנו.

כדי להפעיל מעקב אחר MessageQueue בתהליך system_server, צריך לכלול את השורות הבאות בהגדרות של Perfetto:

data_sources {
  config {
    name: "track_event"
    target_buffer: 0  # Change this per your buffers configuration
    track_event_config {
      enabled_categories: "mq"
    }
  }
}

השפעה

‫DeliQueue משפר את ביצועי האפליקציה והמערכת על ידי הסרת נעילות מ-MessageQueue.

• מדדים סינתטיים: הוספות מרובות-הליכים לתורים עמוסים מהירות עד פי 5,000 בהשוואה לגרסה הקודמת MessageQueue, הודות לשיפורים במקביליות (מחסנית Treiber) ולהוספות מהירות יותר (min-heap).
• בעקבות Perfetto שהתקבלו מבודקי בטא פנימיים, אנחנו רואים ירידה של 15% בזמן של השרשור הראשי של האפליקציה שמוקדש למאבק על נעילה.
• באותם מכשירי בדיקה, צמצום התחרות על נעילת המשאבים מוביל לשיפורים משמעותיים בחוויית המשתמש, כמו:
  • ‫4% מהפריימים באפליקציות לא הוצגו.
  • ‫‎-7.7% ‎ מסגרות שהוחמצו באינטראקציות עם ממשק המשתמש של המערכת ועם מרכז האפליקציות.
  • ‫9.1%- בזמן שחלף מהפעלת האפליקציה ועד לציור הפריימים הראשונים, באחוזון ה-95.

השלבים הבאים

התכונה DeliQueue מושקת באפליקציות ב-Android 17. מפתחי אפליקציות צריכים לעיין במאמר בנושא הכנת האפליקציה לשימוש בנעילה החדשה ללא תשלום MessageQueue ב-Android Developers Blog כדי ללמוד איך לבדוק את האפליקציות שלהם.

מקורות מידע

‫[1] Treiber, R.K., ‫1986. תכנות מערכות: התמודדות עם מקביליות. International Business Machines Incorporated, Thomas J. Watson Research Center.

‫[2] Goetz, B., Peierls, T., Bloch, J., Bowbeer, J., Holmes, D., & Lea, D. (2006). Java Concurrency in Practice. ‫Addison-Wesley Professional.
