為 Wear OS 建構錶面
透過集合功能整理內容你可以依據偏好儲存及分類內容。

1. 事前準備

如要為 Wear OS 建立錶面，開發人員必須使用錶面格式，這是一種以 XML 為基礎的格式，可讓您建立生動且效能出色的錶面。

這個程式碼實驗室適合希望使用 XML 手工製作錶面的使用者，或是希望進一步瞭解格式以便自行建構設計工具的使用者。

如果您想使用圖形工具建立自己的錶面，建議您查看現有的工具，例如 Watch Face Studio。

必要條件

具備 XML 相關經驗。

執行步驟

在本程式碼研究室，您將學到：

WFF 錶面的封裝方式
如何建立錶面，包括微光模式
新增圖案等元素
將資料來源納入錶面
如何解決錶面相關問題

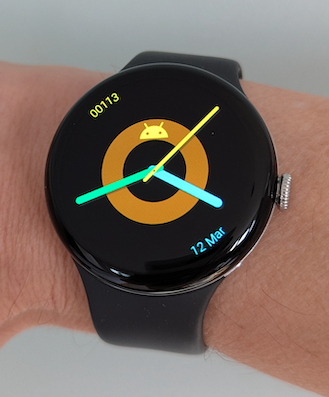

您將要建構的是可自訂的錶面，可選擇多種色彩主題、內建步數和日期指標。

軟硬體需求

Android Studio Meerkat 以上版本 - 雖然不一定要直接使用 Android Studio，但這是確保您已安裝所需的 Android 建構工具和平台工具最簡單的方法。
Wear OS 模擬器或實體 Wear OS 手錶，而且已啟用開發人員選項。

2. 瞭解錶面格式專案結構

下載程式碼實驗室檔案

如要開始使用，請在此下載本程式碼實驗室檔案

$ git clone https://github.com/android/codelab-watch-face-format

或者，您也可以將存放區下載為 ZIP 檔案：

watch-face-format 目錄中有兩個專案：start 和 finish。我們將使用 start 專案，但您隨時可以查看 finish 專案，其中包含已完成的程式碼實驗室。

讓我們檢查錶面格式專案的基本結構。您可以使用自己選擇的編輯器，也可以在 Android Studio 中依序點選「File」>「Open...」，然後選取 start 目錄，開啟起始專案。

在 start/watchface/src/main 目錄中，您會看到下列檔案，讓我們來看看每個檔案的功能：

檔案	說明
`AndroidManifest.xml`	就像一般 Android 應用程式一樣，這個檔案包含錶面相關的必要資訊，以及建構錶面所需的內容。
`res/xml/watch_face_info.xml`	錶面資訊檔案包含錶面中繼資料，例如如何找到預覽圖片，以及錶面是否可自訂。
`res/raw/watchface.xml`	這個檔案包含錶面本身的定義。雖然可以有多個定義，但這會是系統使用的預設檔案。
`res/drawable/preview.png`	每個錶面都需要系統使用的預覽圖片。為了讓這個專案能進行建構，start/ 資料夾含有空白預覽畫面，我們會稍後更新
`res/drawable/hour.pngres/drawable/minute.pngres/drawable/second.png`	這些是我們會在錶面中使用的指針。
`res/values/strings.xml`	就像 Android 應用程式一樣，包含可在錶面中使用的字串。

程式碼在哪裡？

請注意，專案中其實無程式碼。除了 AndroidManifest.xml 檔案外，專案的所有檔案都位於 res/ 資源目錄中。這是因為 WFF 錶面不得包含任何程式碼：例如，如果您嘗試加入 Kotlin 或 Java 程式碼，Play 商店將不接受這類內容。

Wear OS 系統會讀取這些資源，並負責為您建構及執行錶面。也就是說，您不需要任何執行階段或其他邏輯，因此可節省開發作業。

3. 建構錶面

我們將更新上述每個檔案，以便建立可運作的錶面。

準備資訊清單

為了將套件識別為 WFF 錶面，資訊清單需要宣告兩件事：

專案中無程式碼。
使用的錶面格式版本。

首先，請更新 <application> 元素，新增 hasCode 屬性：

<application
    android:label="@string/watch_face_name"
    android:hasCode="false">

其次，請在 <application> 元素中加入 <property>，指定這個錶面使用的錶面格式版本：

<property
    android:name="com.google.wear.watchface.format.version"
    android:value="1" />

定義 `watch_face_info` 檔案

watch_face_info.xml 檔案有一個必要規定：指定預覽圖片的位置。在這個專案中，我們已在 res/drawable/preview.png 提供預覽圖片。這是空白檔案，但我們稍後會更新為已完成的錶面實際螢幕截圖。

在程式碼實驗室中，我們也會讓錶面可自訂。此外，我們會使用 <Editable> 元素，在 watch_face_info.xml file 中宣告這項資訊。

更新 res/xml/watch_face_info.xml 以新增下列元素：

<Preview value="@drawable/preview" />
<Editable value="true" />

編寫錶面格式 XML

實際錶面的定義包含在 res/raw/watchface.xml 中。請在編輯器中檢查這個檔案。您會發現 <WatchFace> 元素為錶面定義了 450 x 450 的寬度和高度。這個座標空間會用於檔案的其餘所有部分，且無論錶面運作的實際像素尺寸為何都會採用，並根據實際情況向上或向下調整。

XML 如下所示：

<?xml version="1.0"?>
<WatchFace width="450" height="450">
  <Scene>
    <PartText x="0" y="0" width="450" height="450">
      <Text>
        <Font family="SYNC_TO_DEVICE" size="48">Hello, World!</Font>
      </Text>
    </PartText>
  </Scene>
</WatchFace>

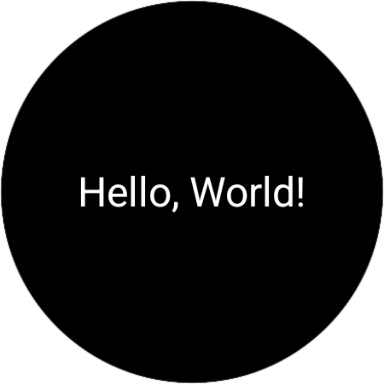

目前這個定義只會在手錶上顯示「Hello, World!」，很抱歉，還沒有時間！- 但我們會回來修正這個問題。接下來，我們將瞭解如何建構錶面並將其安裝到裝置上。

建構及部署錶面

在指令列上，確認您位於啟動目錄，然後發出指令：

./gradlew installDebug

或在 Windows 執行下列指令：

gradlew.bat installDebug

這樣做會建構錶面並安裝在裝置上。長按錶面畫面，找出「Codelab」錶面。或者，如要透過指令列設定錶面，請使用下列指令：

adb shell am broadcast -a com.google.android.wearable.app.DEBUG_SURFACE --es operation set-watchface --es watchFaceId com.example.codelab

智慧手錶或模擬器上應該會顯示錶面了！恭喜！

4. 新增時間

錶面格式支援同時顯示類比和數位時鐘，甚至可以在單一錶面上同時顯示多個時鐘。

讓我們來看看如何使用 <AnalogClock> 元素新增類比時鐘。首先，請從 watchface.xml 檔案中移除整個 <PartText> 元素，並替換為以下元素：

<AnalogClock x="0" y="0" width="450" height="450">
  <!-- TODO: Add shadows here later -->
  <HourHand resource="hour"
      x="215" y="50" width="20" height="190"
      pivotX="0.5" pivotY="0.921" >
  </HourHand>
  <MinuteHand resource="minute"
      x="217" y="25" width="16" height="220"
      pivotX="0.5" pivotY="0.9">
  </MinuteHand>
  <SecondHand resource="second"
      x="221" y="15" width="8" height="245"
      pivotX="0.5" pivotY="0.857">
    <Variant mode="AMBIENT" target="alpha" value="0" />
    <Sweep frequency="15" />
  </SecondHand>
</AnalogClock>

<AnalogClock> 元素的高度和寬度為 450，因此會占滿整個螢幕。此外，還有三個子元素：<HourHand>、<MinuteHand> 和 <SecondHand>。請注意以下定義方式：

資源：每個子元素都有資源屬性，對應到可繪項目素材資源。舉例來說，res/drawable 中有 hour.png 檔案，而 <HourHand> 元素會使用該檔案。請注意，您不需要指定 @drawable。

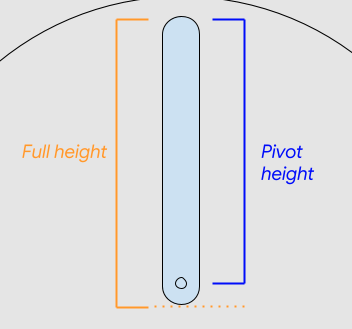

樞紐：指針會自動旋轉，但 pivotX 和 pivotY 會指定樞紐應出現的位置。以 pivotY 為例，計算方式如下：

變化版本：<SecondHand> 包含 <Variant> 子元素，這會隱藏秒針，因為錶面在微光模式下只會每分鐘更新一次。

現在請執行以下指令，重新建構錶面並部署至裝置或模擬器：

./gradlew installDebug

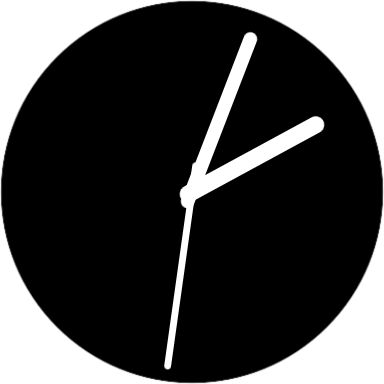

這次我們有一個可運作的時鐘，但仍有許多改進空間！

5. 新增顏色和主題

錶面之所以有趣，部分原因在於可以自訂錶面，並讓錶面展現個人風格。

我們的錶面目前有點單調，都是白色，所以我們要加入一些色彩！不僅如此，我們還要讓色彩主題「可以自訂」。

建立 ColorConfiguration

首先，我們要定義錶面可用的色彩主題。在 watchface.xml 中找出文字 ，並替換為：

<UserConfigurations>
  <ColorConfiguration id="themeColor" displayName="color_label" defaultValue="0">
    <ColorOption id="0" displayName="color_theme_0" colors="#ffbe0b #fb5607 #ff006e #8338ec #883c3c3c" />
    <ColorOption id="1" displayName="color_theme_1" colors="#8ecae6 #219ebc #ffb703 #fb8500 #883c3c3c" />
    <ColorOption id="2" displayName="color_theme_2" colors="#ff595e #ffca3a #8ac926 #1982c4 #883c3c3c" />
    <ColorOption id="3" displayName="color_theme_3" colors="#ff0000 #00ff00 #ff00ff #00ffff #883c3c3c" />
    <ColorOption id="4" displayName="color_theme_4" colors="#ff99c8 #fcf6bd #d0f4de #a9def9 #883c3c3c" />
    <ColorOption id="5" displayName="color_theme_5" colors="#1be7ff #6eeb83 #e4ff1a #ffb800 #883c3c3c" />
  </ColorConfiguration>
</UserConfigurations>

這會定義 6 種色彩主題，每個主題包含 5 種顏色。每個主題都是以空格分隔的顏色清單，如 colors 屬性所示。

每個主題都需要一個易讀的名稱，因此請在 res/values/strings.xml 檔案中加入下列定義：

<string name="color_label">Color Theme</string>
<string name="color_theme_0">Bold</string>
<string name="color_theme_1">Magic</string>
<string name="color_theme_2">Breeze</string>
<string name="color_theme_3">Daytime</string>
<string name="color_theme_4">Relaxed</string>
<string name="color_theme_5">Smart</string>

使用 ColorConfiguration

定義色彩主題後，請為每個主題新增 tintColor 屬性，將其套用至錶面指針。請修改 watchface.xml，如下所示：

<HourHand ... tintColor="[CONFIGURATION.themeColor.0]">
...
<MinuteHand ... tintColor="[CONFIGURATION.themeColor.1]">
...
<SecondHand ... tintColor="[CONFIGURATION.themeColor.2]">

<HourHand> 參照所選主題的第一個顏色，<MinuteHand> 參照第二個顏色，<SecondHand> 參照第三個顏色。

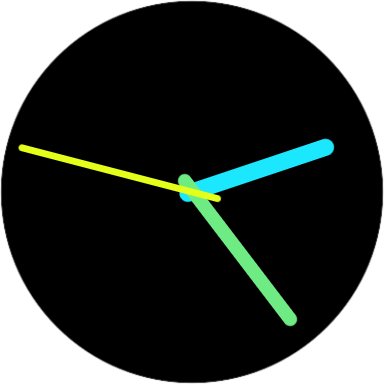

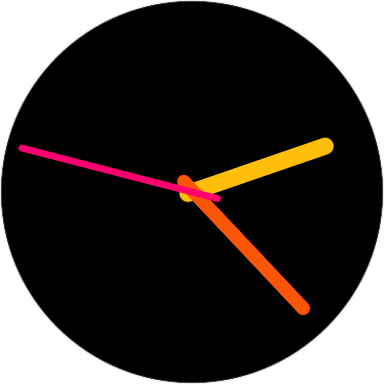

如先前所述，重新建構及部署錶面，即可看到彩色錶面！

不僅如此，如果長按錶面並輕觸設定按鈕，還有 6 種色彩主題可供選取！

6. 新增背景顏色

我們可以再做幾件事，讓這個錶面更出色。我們來加入大膽的背景設計。雖然背景仍以黑色為主，但這點點星光般的色彩能提升整體外觀。

我們會使用錶面格式 <PartDraw> 元素，讓您建立圖層來繪製線條、矩形、橢圓和弧線等基本圖形。將文字  替換為下列內容：

<Group x="100" y="100" width="250" height="250" name="background" alpha="127">
  <Variant mode="AMBIENT" target="alpha" value="0" />
  <PartDraw x="0" y="0" width="250" height="250">
    <Ellipse x="0" y="0" width="250" height="250">
      <Fill color="[CONFIGURATION.themeColor.3]" />
    </Ellipse>
    <Ellipse x="50" y="50" width="150" height="150">
      <Fill color="#000000" />
    </Ellipse>
  </PartDraw>
</Group>

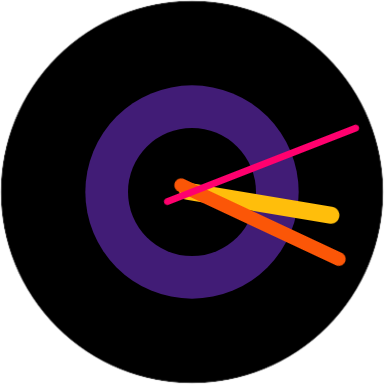

留意我們再次使用到 <Variant> 元素：這會在微光模式下移除背景環，盡可能減少亮起的像素數量。

此外，也請注意我們再次使用色彩主題選取環狀區塊的顏色，以便在錶面上的所有元素中維持風格一致。

7. 驗證錶面

在進一步改善錶面之前，我們先來瞭解如何使用「錶面格式驗證工具」簡化開發程序。

驗證工具可檢查 XML 是否正確，讓您在建構及部署錶面時，避免浪費時間製作出無法運作的錶面。

從 GitHub 存放區下載驗證工具 JAR 檔案。
針對 watchface.xml 檔案執行驗證工具

java -jar wff-validator.jar 1 watchface/src/main/res/raw/watchface.xml

如果錶面 XML 有效，系統會顯示確認訊息，但如果發現錯誤，系統會顯示錯誤詳細資料和位置，例如：

SEVERE: [Line 18:Column 49]: cvc-complex-type.2.4.a: Invalid content was found starting with element 'PartDrw'

8. 使用資料來源

錶面格式可利用各種不同的資料來源，讓錶面更實用。

讓我們新增兩個常用的資料來源，讓錶面更實用：目前日期 (誰沒忘記過日期？) 和每日步數。

其中每個元素都會放置在 <PartText> 容器中，這是用於執行文字作業的圖層。

新增日期

將  文字替換為以下內容：

<PartText x="225" y="225" width="225" height="225">
  <Variant mode="AMBIENT" target="alpha" value="0" />
  <TextCircular centerX="0" centerY="0" width="415" height="415" startAngle="180" endAngle="90" align="CENTER" direction="COUNTER_CLOCKWISE">
    <Font family="SYNC_TO_DEVICE" size="28" color="[CONFIGURATION.themeColor.0]">
      <Template>
        <![CDATA[%d %s]]>
        <Parameter expression="[DAY]"/>
        <Parameter expression="[MONTH_S]"/>
      </Template>
    </Font>
  </TextCircular>
</PartText>

在上方程式碼片段中，我們使用 <Template> 將兩個資料來源格式化為字串。DAY 是 1 到 31 之間的整數，而 MONTH_S 已是字串，因此我們使用格式化運算式 %d %s 將整數和字串放在一起。

建議您將此元素包圍在 CDATA 元素中，以免轉譯時不小心加入空白，進而影響位置和對齊方式。

最後，請再次注意我們如何再次使用色彩主題，確保錶面最新加入的內容會維持現有主題。

新增步數

將  文字替換為以下內容：

<PartText x="0" y="0" width="225" height="225">
  <Variant mode="AMBIENT" target="alpha" value="0" />
  <TextCircular centerX="225" centerY="225" width="415" height="415" startAngle="270" endAngle="360" align="CENTER" direction="CLOCKWISE">
    <Font family="SYNC_TO_DEVICE" size="28" color="[CONFIGURATION.themeColor.2]">
      <Template>
        <![CDATA[%05d]]>
        <Parameter expression="[STEP_COUNT]"/>
      </Template>
    </Font>
  </TextCircular>
</PartText>

錶面格式支援各種資料來源，步數計數器是任何錶面都適合添加的絕佳選項，可讓使用者追蹤自己的日常活動和運動。

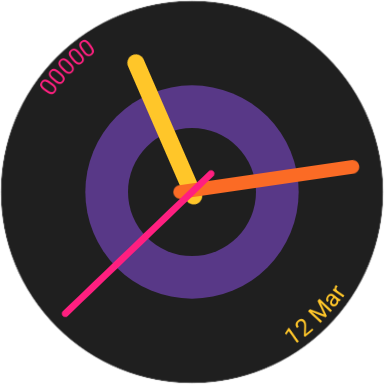

建構及部署錶面，查看這些最新加入的內容：

9. 最後修飾和預覽

錶面設計重視細節，因此我們來加入幾個最終的點綴。

為錶面新增陰影

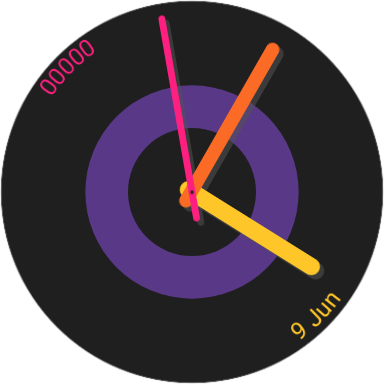

錶面指針的顏色搭配得宜，但在錶面上看起來有點平面。將  替換為以下內容，即可在指針後方加入陰影：

<HourHand resource="hour" x="220" y="55" width="20" height="190"
    pivotX="0.5" pivotY="0.921" tintColor="[CONFIGURATION.themeColor.4]">
  <Variant mode="AMBIENT" target="alpha" value="0" />
</HourHand>
<MinuteHand resource="minute" x="222" y="30" width="16" height="220"
    pivotX="0.5" pivotY="0.9" tintColor="[CONFIGURATION.themeColor.4]">
  <Variant mode="AMBIENT" target="alpha" value="0" />
</MinuteHand>
<SecondHand resource="second" x="226" y="20" width="8" height="245"
    pivotX="0.5" pivotY="0.857" tintColor="[CONFIGURATION.themeColor.4]">
  <Variant mode="AMBIENT" target="alpha" value="0" />
  <Sweep frequency="15" />
</SecondHand>

新增活潑的標誌

每個知名錶廠都會在錶面加入自家標誌，因此我們也來加入自己的標誌吧！當然，我們可以使用 Android 標誌！

不過，由於這是智慧手錶，我們可以做點「特別」的嘗試，加入可根據配戴者手腕角度移動的標誌。

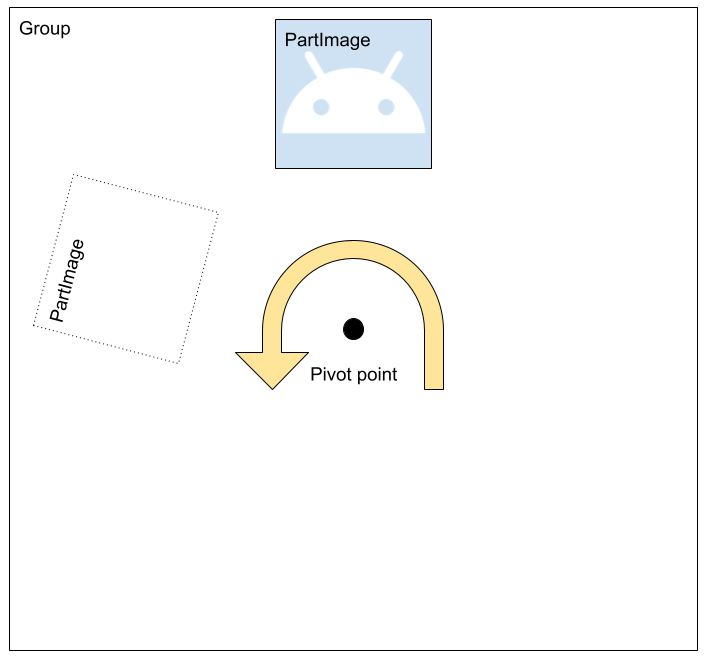

做法是將圖片放入 <Group> 元素中，然後使用 <Transform> 元素，根據手腕角度為 <Group> 元素套用「旋轉」效果。結構如下所示：

元素的預設樞紐點位於中心，因此我們不需要調整 <Group> 的 pivotX 和 pivotY。將 <Transform> 套用至 <Group> 會讓 <PartImage> 圍繞該中心樞紐點旋轉。

在 <Transform> 中，我們使用 [ACCELEROMETER_ANGLE_XY] 資料來源，代表 X 和 Y 方向的角度總和。

使用下列程式碼片段取代 ：

<Group x="92" y="92" width="266" height="266" name="logo_container">
  <Variant mode="AMBIENT" target="alpha" value="0" />
  <Transform target="angle" mode="BY" value="0.1 * [ACCELEROMETER_ANGLE_XY]" />
  <PartImage x="97" y="0" width="72" height="72"
    tintColor="[CONFIGURATION.themeColor.2]">
    <Image resource="android"/>
  </PartImage>
</Group>

重新部署錶面。如果您使用的是實體裝置，請戴上手錶並轉動手腕，看看 Android 標誌會如何移動！如果您使用的是模擬器，請開啟擴充模擬器控制項，然後在「虛擬感應器」中操控 X 和 Y 角度。

更新預覽畫面

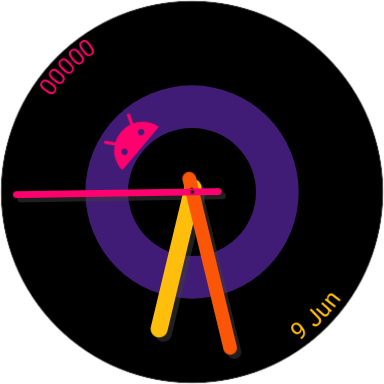

還記得程式碼實驗室一開始時，我們看到有 preview.png 檔案，系統會使用這個檔案顯示錶面預覽畫面嗎？我們現在來更新這個錶面，讓它更貼近完成的錶面！

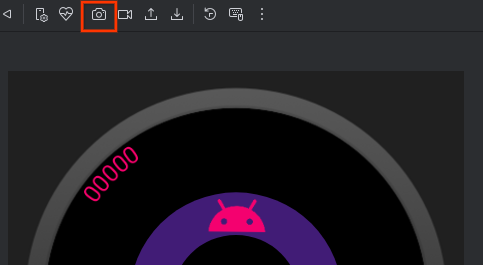

如要產生螢幕截圖，最簡單的方法就是使用模擬器。在錶面執行時，按下螢幕截圖按鈕：

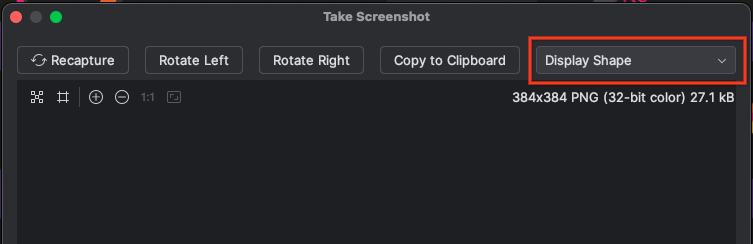

確認擷取畫面已設為「Display Shape」：

儲存圖片，然後使用這張新圖片取代 res/drawable/preview.png 檔案。如同之前的做法，重新建構並部署錶面。

10. 恭喜

恭喜！您已瞭解使用錶面格式建立錶面的基礎知識！

本程式碼研究室的解決方案

您可以到 GitHub 取得本程式碼研究室的解決方案程式碼：

$ git clone https://github.com/android/codelab-watch-face-format
